Styk normalnie zamknięty jest prostym elementem, ale w instalacjach elektrycznych potrafi zdecydować o tym, czy układ zareaguje na awarię od razu, czy dopiero wtedy, gdy problem urośnie. W tym artykule wyjaśniam, jak działa taki styk, gdzie ma sens w obiektach handlowych i na zapleczu sklepu, czym różni się od NO oraz jak dobrać i podłączyć go bez typowych błędów. To temat praktyczny: z pozoru drobny detal często przesądza o czytelności, bezpieczeństwie i niezawodności całego obwodu.
Najważniejsze zasady, które warto zapamiętać przed montażem
- Styk NC jest zamknięty w stanie spoczynku i otwiera się po zadziałaniu cewki.
- W obwodach alarmowych i blokadach przerwa w linii może oznaczać błąd, a nie „brak sygnału”.
- Dobór zawsze robię pod napięcie, prąd i rodzaj obciążenia, a nie pod sam rozmiar obudowy.
- NC nie zastępuje zabezpieczeń ani nie daje automatycznie funkcji bezpieczeństwa.
- Najwięcej pomyłek wynika z mylenia NC z NO i z niedoszacowania obciążenia styków.
Jak działa przekaźnik NC i co dzieje się ze stykiem
NC, czyli normalnie zamknięty, opisuje stan styku wtedy, gdy cewka nie jest pobudzona. W spoczynku obwód jest zamknięty, więc prąd może płynąć dalej. Gdy na cewkę trafi napięcie, mechanizm elektromagnetyczny zmienia położenie kotwicy i styk się otwiera. Po odłączeniu zasilania wraca do stanu wyjściowego.
Najprościej myśleć o tym tak: „normalnie” oznacza bez zasilania cewki, a nie „zawsze”. To ważne, bo wiele osób odczytuje nazwę intuicyjnie, ale mylnie. W praktyce taki styk bywa nazywany też rozwiernym i bardzo często pracuje nie jako element zasilający odbiornik, tylko jako sygnał kontrolny dla sterownika, alarmu albo blokady.
W instalacjach elektrycznych liczy się jeszcze jeden szczegół: styk NC nie działa sam z siebie jako zabezpieczenie. On tylko pokazuje określony stan obwodu. Jeśli cały układ ma być odporny na awarię, trzeba uwzględnić również zanik zasilania, przerwę w przewodzie i zachowanie urządzenia nadrzędnego. Gdy już to widać, łatwiej zrozumieć, gdzie taki styk naprawdę się przydaje.
Gdzie taki styk sprawdza się w instalacjach sklepowych
W obiektach handlowych styk NC ma sens przede wszystkim tam, gdzie brak sygnału ma oznaczać problem. To dlatego często spotyka się go w zapleczu sklepu, w rozdzielnicy, przy urządzeniach chłodniczych albo w prostych obwodach monitoringu stanu. W takich miejscach przerwanie przewodu albo zanik zasilania nie powinny być „neutralne” - powinny wywołać reakcję.
Najczęściej widzę go w kilku scenariuszach:
- alarmy i sygnalizacja awarii - gdy rozwarcie ma oznaczać nieprawidłowy stan drzwi, osłony lub czujnika,
- układy chłodnicze - gdy kontroluje się zamknięcie obudowy, pracę osłony albo stan pomocniczego zabezpieczenia,
- automatyka zaplecza - np. przy blokadach rolet, bram, wentylacji czy prostych układach logicznych,
- zasilanie awaryjne i monitoring - kiedy sterownik ma wykryć utratę stanu i przejść w tryb alarmowy.
To rozwiązanie jest praktyczne zwłaszcza wtedy, gdy obwód ma być prosty, a jednocześnie ma dawać czytelny sygnał „normalnie wszystko działa, ale przerwa jest zauważalna”. Właśnie dlatego w sklepach i na zapleczu handlowym NC pojawia się częściej, niż sugeruje sama nazwa. Skoro wiadomo już, gdzie się sprawdza, czas porównać go z NO i stykiem przełącznym.
NC, NO i styk przełączny nie znaczą tego samego
W praktyce bardzo łatwo pomylić NC z NO, zwłaszcza gdy patrzy się tylko na symbol. Różnica jest jednak prosta: NC jest zamknięty w spoczynku, NO jest otwarty, a styk przełączny łączy oba zachowania w jednym zestawie styków. Dobrze pokazuje to porównanie poniżej.
| Rodzaj styku | Stan spoczynku | Po zadziałaniu cewki | Typowe zastosowanie |
|---|---|---|---|
| NC | Zamknięty | Otwarty | Alarm, blokada, kontrola stanu, obwód fail-safe |
| NO | Otwarty | Zamknięty | Załączanie sygnału, sterowanie odbiornikiem, inicjacja pracy |
| Styk przełączny | Łączy COM z NC | Łączy COM z NO | Zmiana między dwoma obwodami, sygnalizacja dwóch stanów |
Z mojego punktu widzenia różnica nie kończy się na symbolu. NC zwykle wybiera się wtedy, gdy ważniejsze jest wykrycie przerwy albo utraty zasilania, a NO wtedy, gdy sygnał ma się pojawić dopiero po aktywacji. Styk przełączny daje więcej elastyczności, ale wymaga już czytelniejszego projektu i dokładniejszego opisu połączeń. Znając te różnice, można bezpiecznie przejść do doboru i podłączenia.

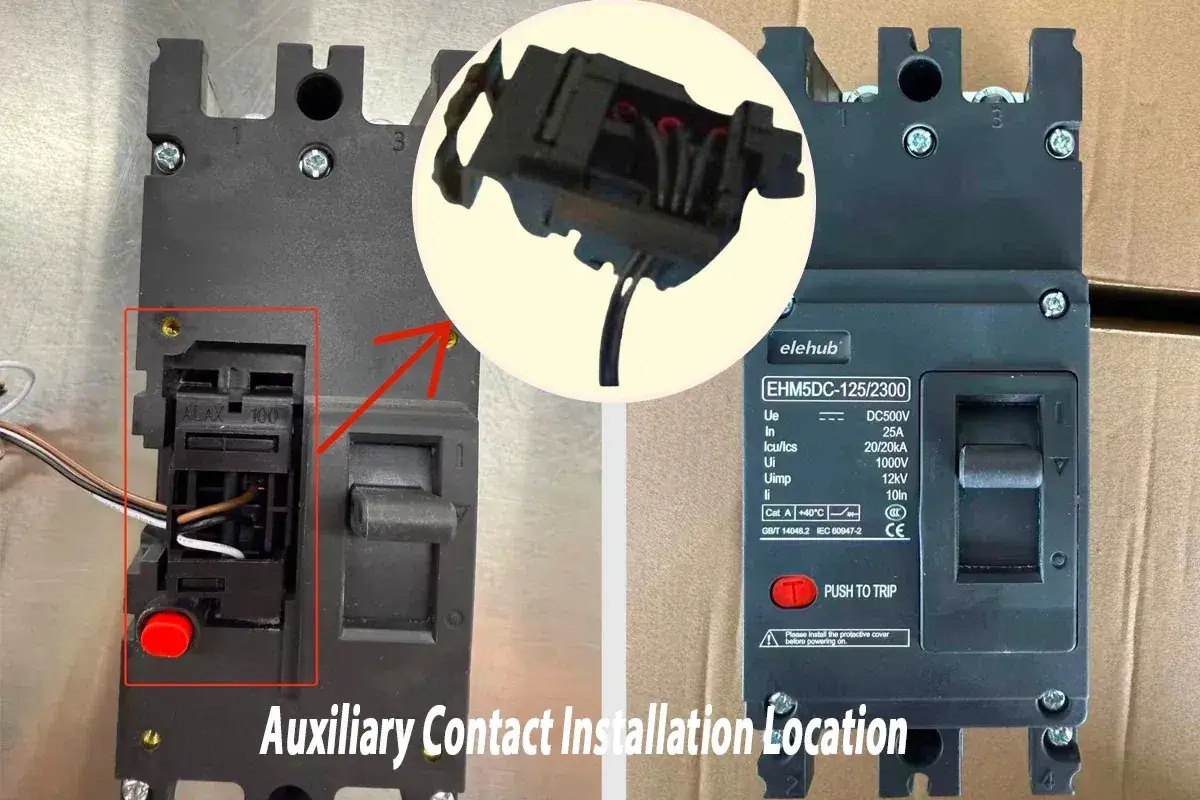

Jak dobrać i podłączyć taki styk bez pomyłek
Dobór zaczynam zawsze od pytania, co ten styk ma naprawdę robić. Inaczej dobiera się element do sygnału dla sterownika, inaczej do blokady technicznej, a jeszcze inaczej do obwodu, który pracuje przy większym obciążeniu. Sam napis NC na obudowie nie mówi wystarczająco dużo.
Sprawdź napięcie cewki i rodzaj obciążenia
Najpierw patrzę na napięcie cewki: 24 V DC, 230 V AC albo inne parametry wymagane przez instalację. Potem sprawdzam, czy styk będzie pracował z obciążeniem rezystancyjnym, indukcyjnym czy sygnałowym. To ważne, bo ten sam element może zachowywać się poprawnie przy małym sygnale, a być zupełnie niewystarczający przy silniku, grzałce albo dłuższym obwodzie z dużym prądem rozruchowym.
Nie używaj styku jak wyłącznika mocy
To jeden z najczęstszych błędów. NC nie służy do bezpośredniego przełączania dużych obciążeń, jeśli producent nie podaje tego wprost. W praktyce do większej mocy używam przekaźnika pośredniczącego, stycznika albo elementu przewidzianego do pracy z takim obciążeniem. Dzięki temu nie przeciążam samego styku i nie skracam jego życia przez łuk elektryczny oraz zużycie powierzchni stykowej.
Przeczytaj również: Jak podłączyć łącznik krzyżowy - Poznaj schemat i uniknij błędów
Po montażu zrób test, a nie tylko oględziny
Po podłączeniu nie zakładam, że wszystko działa tylko dlatego, że przewody są na swoim miejscu. Sprawdzam stan spoczynkowy, reakcję po pobudzeniu cewki i zachowanie po zaniku zasilania. Jeśli układ ma sygnalizować awarię, symuluję przerwanie obwodu i patrzę, czy sterownik albo alarm reaguje tak, jak powinien. Taki test zajmuje kilka minut, a często oszczędza późniejszych poprawek na obiekcie.
Przy poprawnym montażu NC jest prosty w obsłudze, ale nawet dobrze dobrany element może zawieść przez drobne zaniedbanie. Właśnie dlatego warto znać typowe błędy, które pojawiają się najczęściej.
Najczęstsze błędy, które widzę przy pracy z NC
- Mylenie NC z NO - schemat wygląda podobnie, ale logika działania jest odwrotna i łatwo przez to zbudować obwód działający „na odwrót”.
- Zakładanie, że NC sam w sobie jest bezpieczny - jeśli zniknie zasilanie, układ może przejść w stan otwarty, ale to jeszcze nie oznacza realnej funkcji bezpieczeństwa.
- Niedoszacowanie obciążenia - styk pracujący poza parametrami szybciej się zużywa, grzeje i potrafi sklejać się przy częstym przełączaniu.
- Brak tłumienia przepięć - przy cewkach i obciążeniach indukcyjnych bez ochrony rośnie ryzyko zakłóceń oraz przyspieszonego zużycia styków.
- Mieszanie sygnału i mocy - jeden obwód ma podawać informację, a drugi zasilać odbiornik; łączenie ich bez przemyślenia zwykle komplikuje serwis.
- Brak opisu przewodów - przy kilku podobnych stykach w rozdzielnicy trudno potem ustalić, który obwód odpowiada za alarm, a który za sterowanie.
Najwięcej problemów nie wynika więc z samej technologii, tylko z założenia, że „to tylko styk”. W rzeczywistości liczy się cały kontekst: obciążenie, logika działania, sposób awarii i to, czy instalacja ma się zachować przewidywalnie także po odłączeniu zasilania. Z tego wynika też ważniejsze pytanie: kiedy NC rzeczywiście jest lepszym wyborem, a kiedy lepiej sięgnąć po inny układ?
Kiedy wybrałbym NC, a kiedy inny układ
NC wybieram wtedy, gdy zależy mi na domyślnie zamkniętym obwodzie i szybkim wykryciu przerwy. To ma sens w alarmach, prostych blokadach, sygnalizacji stanu i wszędzie tam, gdzie awaria przewodu ma być widoczna od razu. W obiektach handlowych to często dobra opcja dla obwodów kontrolnych, które mają pilnować drzwi technicznych, osłon, rolet czy stanu wybranych urządzeń pomocniczych.
NO będzie lepszy, jeśli sygnał ma pojawić się dopiero po aktywacji, a brak zasilania nie ma być interpretowany jako alarm. Styk przełączny przydaje się wtedy, gdy trzeba przełączać między dwoma torami albo jednocześnie sygnalizować dwa stany. Jeżeli natomiast układ dotyczy funkcji bezpieczeństwa dla ludzi lub drogiego wyposażenia, sam przekaźnik z NC nie wystarczy - wtedy patrzę na cały łańcuch zabezpieczeń i wymagania dla danego obwodu, a nie tylko na nazwę styku.
Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: nie oceniaj elementu po samym oznaczeniu NC, tylko po tym, co zrobi w trzech sytuacjach naraz - przy normalnej pracy, przy zaniku zasilania i przy przerwaniu przewodu. Dopiero taki test pokazuje, czy układ jest naprawdę logiczny i bezpieczny.
