Układ schodowo-krzyżowy jest jednym z tych rozwiązań, które w praktyce od razu podnoszą wygodę korzystania z oświetlenia: światło można włączać i wyłączać z kilku miejsc bez wracania do jednego punktu. To właśnie wyłącznik schodowy krzyżowy schemat najczęściej tłumaczy sytuacje, w których jedna lampa ma działać z trzech, czterech albo jeszcze większej liczby punktów sterowania. W tekście pokazuję, jak czytać taki obwód, jakie przewody i łączniki przygotować oraz gdzie początkujący najczęściej popełniają błąd.
Najważniejsze informacje w skrócie
- Dwa łączniki schodowe wystarczą do sterowania z dwóch miejsc, a łącznik krzyżowy dodaje trzeci punkt i każdy kolejny.
- Łącznik schodowy ma zwykle 3 zaciski, a krzyżowy 4, bo przełącza parę przewodów korespondencyjnych.
- W typowych instalacjach oświetleniowych stosuje się przewody o przekroju 1,5 mm², a osprzęt o klasie 10AX i 250 V.
- Najwygodniej montuje się to w głębokich puszkach, najlepiej 60 mm, bo przy większej liczbie żył szybko robi się ciasno.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia testerem, a nie „na oko”.

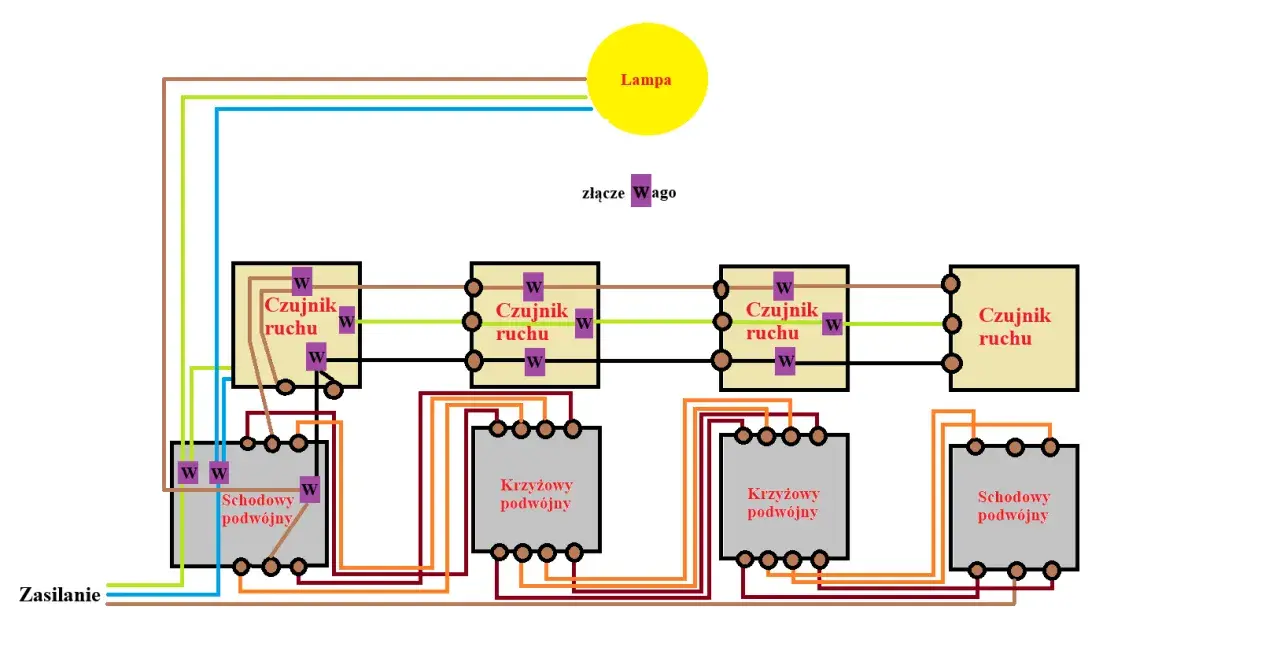

- Jeśli punktów sterowania ma być bardzo dużo, czasem sensowniejszy od rozbudowanego łańcucha łączników jest przekaźnik bistabilny albo sterowanie automatyczne.
Kiedy układ schodowo-krzyżowy ma sens
Najprostsza instalacja schodowa pozwala sterować jedną lampą z dwóch miejsc. To wystarcza przy zwykłych schodach, w krótkim korytarzu albo w sypialni, gdzie światło ma działać przy drzwiach i przy łóżku. Gdy pojawia się trzeci punkt sterowania, wchodzi do gry łącznik krzyżowy. I tu zaczyna się praktyka, bo ten układ nie jest „bardziej skomplikowaną wersją zwykłego włącznika”, tylko osobnym sposobem prowadzenia przewodów.
Z mojego doświadczenia taki układ warto planować tam, gdzie ludzie rzeczywiście poruszają się między kilkoma wejściami do tej samej strefy: na długiej klatce schodowej, w szerokim korytarzu, przy wejściu do garażu, na zapleczu sklepu albo w magazynku. W tych miejscach prosty, pojedynczy łącznik szybko przestaje być wygodny. Para schodowych obsługuje dwa punkty, a krzyżowy rozszerza układ na trzy i więcej.
Trzeba jednak pamiętać o ograniczeniu: im więcej punktów sterowania, tym bardziej rośnie liczba żył i miejsc, w których można popełnić błąd. Dlatego przy bardzo rozbudowanych trasach nie upieram się przy klasycznym łańcuchu łączników za wszelką cenę. Czasem lepszy jest prostszy układ z przekaźnikiem lub sterowaniem automatycznym, zwłaszcza jeśli ważna jest serwisowalność. Żeby dobrze odczytać taki obwód, trzeba najpierw zrozumieć sam schemat połączeń.

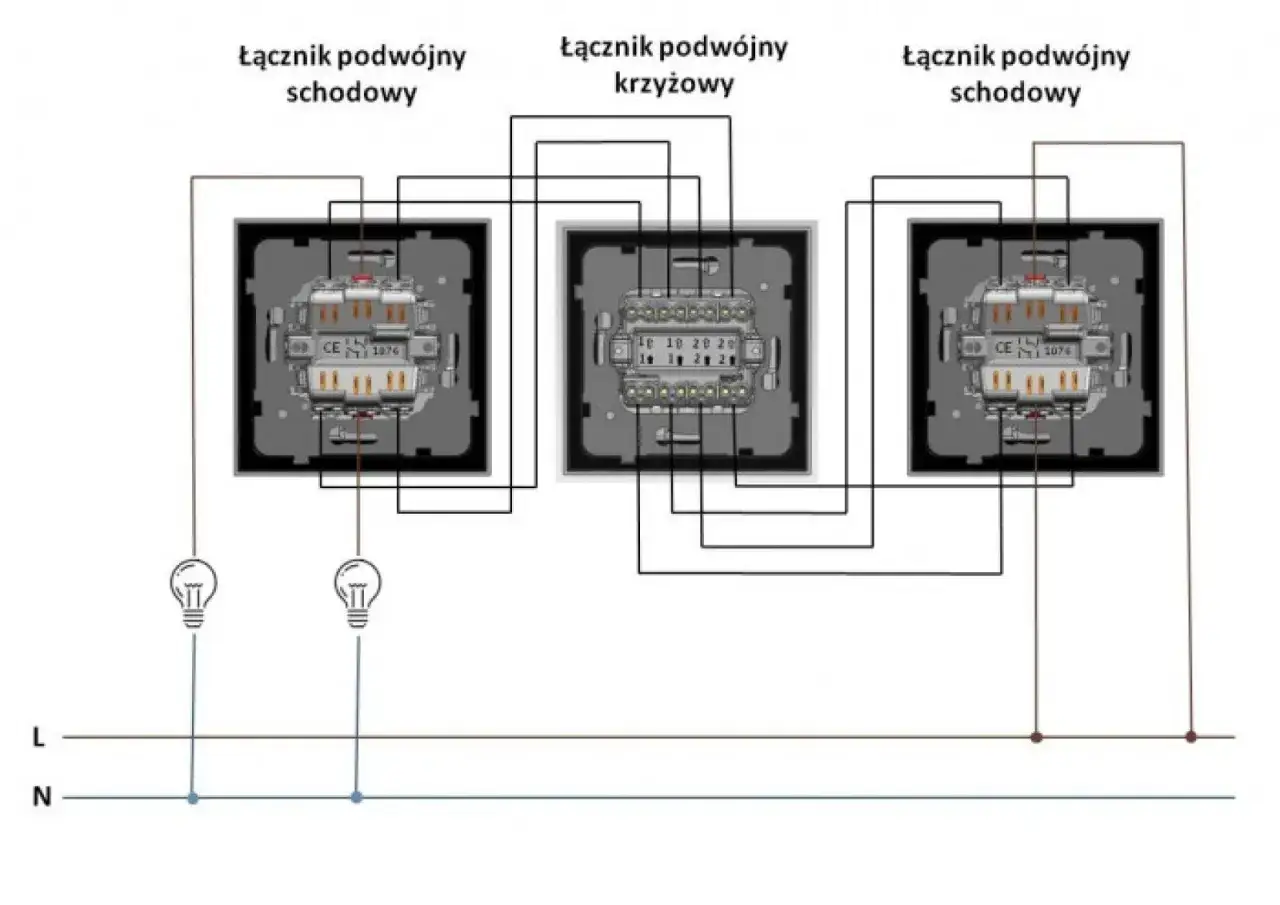

Jak czytać schemat połączeń w praktyce
W schemacie schodowo-krzyżowym nie chodzi o to, że każdy łącznik robi to samo. Każdy element ma własną rolę. Łącznik schodowy ma zacisk wspólny i dwa zaciski przełączane, a łącznik krzyżowy nie ma zacisku wspólnego w tym sensie, tylko cztery zaciski do przekierowania dwóch żył korespondencyjnych. Krzyżowy nie zasila lampy bezpośrednio - on tylko zamienia tory przewodów między dwoma schodowymi.
| Wariant sterowania | Co jest potrzebne | Jak to działa |
|---|---|---|
| 2 miejsca | 2 łączniki schodowe | Najprostszy układ, bez łącznika krzyżowego |
| 3 miejsca | 2 łączniki schodowe + 1 krzyżowy | Krzyżowy dodaje trzeci punkt sterowania |
| 4 miejsca | 2 łączniki schodowe + 2 krzyżowe | Każdy dodatkowy krzyżowy wydłuża łańcuch sterowania |
| 5 i więcej miejsc | 2 łączniki schodowe + kolejne krzyżowe | Układ można rozbudowywać, ale robi się coraz mniej czytelny |
W instalacji spotkasz jeszcze jedno ważne pojęcie: przewody korespondencyjne. To para żył, która łączy łączniki i przenosi stan przełączenia. Nie są to przewody zasilające lampę, tylko „droga sygnałowa” między mechanizmami. W praktyce oznacza to, że liczy się nie tylko ilość przewodów, ale też ich właściwe oznaczenie i konsekwentne prowadzenie przez kolejne puszki. Kiedy układ jest już jasny na papierze, można przejść do osprzętu i kabli.
Co przygotować przed montażem
Do takiej instalacji potrzebujesz przede wszystkim właściwego osprzętu, a nie tylko samych klawiszy. Standardowy łącznik schodowy i krzyżowy do oświetlenia spotyka się najczęściej w klasie 10AX, 250 V, bo to typowy parametr dla obwodów świetlnych. W praktyce znaczenie ma też sposób podłączenia - jedni wolą zaciski śrubowe, inni szybkozłącza. Te drugie zwykle skracają montaż, ale przy serwisie ważniejsze jest to, żeby przewód był dobrze dociśnięty i nie wysunął się z zacisku.
| Element | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Łącznik schodowy | 3 zaciski, czytelne oznaczenie zacisku wspólnego | Bez tego łatwo pomylić wejście z wyjściem |
| Łącznik krzyżowy | 4 zaciski i zgodność z układem schodowym | Tu najczęściej gubią się osoby montujące pierwszy raz |
| Przewód oświetleniowy | Najczęściej 1,5 mm² i odpowiednia liczba żył | To podstawa bezpiecznego obwodu |
| Puszka podtynkowa | Głębokość 60 mm lub więcej | Więcej miejsca na żyły, mniej naprężeń i łatwiejszy serwis |
| Tester napięcia | Dwubiegunowy lub inny sprawdzony przyrząd | Brak napięcia trzeba potwierdzić, a nie zakładać |
Jeśli kupujesz osprzęt teraz, orientacyjne ceny prostych mechanizmów zaczynają się zwykle w okolicach kilkunastu złotych za sztukę, a modele z lepszym wykończeniem, podświetleniem albo podwyższoną szczelnością kosztują wyraźnie więcej. W praktyce bardziej niż samą cenę oceniam spójność serii, dostępność części zamiennych i głębokość montażu. To szczególnie ważne w miejscach, gdzie po latach trzeba dokupić identyczny element, na przykład w sklepie, na zapleczu albo w korytarzu biurowym. Z takim zestawem można przejść do samego podłączenia.
Jak podłączyć układ krok po kroku
Pracę zaczynam zawsze od odłączenia zasilania w rozdzielni i sprawdzenia, czy rzeczywiście nie ma napięcia. To nie jest formalność. Przy obwodach 230 V jeden błąd wystarczy, żeby zamienić prostą czynność w ryzyko dla zdrowia. Jeśli nie masz pewności co do własnego doświadczenia, ten etap powinien wykonać uprawniony elektryk.
- Wyłącz zasilanie obwodu oświetleniowego i potwierdź brak napięcia testerem.
- Oznacz przewody przed rozpięciem starego osprzętu. Zapisz sobie, który przewód jest fazą, a które są korespondencyjne.
- Do pierwszego łącznika schodowego podłącz fazę na zacisk wspólny. To z tego punktu energia „wchodzi” do układu.
- Dwa przewody korespondencyjne połącz z odpowiednimi zaciskami pierwszego schodowego i poprowadź je do łącznika krzyżowego.
- Na łączniku krzyżowym wprowadź jedną parę żył od strony pierwszego schodowego i drugą parę od strony drugiego schodowego. Krzyżowy tylko przełącza ich układ.
- Do drugiego łącznika schodowego doprowadź przewody z krzyżowego i podłącz je do zacisków przełączanych, a z zacisku wspólnego wyprowadź fazę do lampy.
- Przewód neutralny N i ochronny PE prowadź bezpośrednio do oprawy, bez „przeprowadzania” ich przez łączniki.
- Na końcu sprawdź działanie z każdego punktu sterowania kilka razy z rzędu, zanim zamkniesz puszki i założysz ramki.
W dobrze wykonanym układzie każdy kolejny łącznik tylko zmienia tor przepływu fazy, a nie „przerywa i nie łączy” wszystkiego na własną rękę. To ważne rozróżnienie, bo właśnie tu wielu majsterkowiczów gubi logikę połączeń. Gdy schemat jest zrobiony poprawnie, problemem nie jest zasada działania, tylko drobne pomyłki montażowe.
Najczęstsze błędy i ich objawy
Z mojej perspektywy największym problemem nie jest sam układ, tylko sposób, w jaki ktoś interpretuje oznaczenia na osprzęcie. Jeśli zamienisz zacisk wspólny z korespondencyjnym, instalacja może działać tylko w części pozycji albo zachowywać się nielogicznie. Jeśli pomylisz pary na krzyżowym, światło będzie się zapalać raz tak, raz inaczej, a czasem w ogóle nie zareaguje na jeden z klawiszy.
| Błąd | Jak się objawia | Co sprawdzić |
|---|---|---|
| Zamiana zacisku wspólnego z korespondencyjnym | Układ działa tylko w części ustawień albo „odwraca” logikę | Oznaczenie L i pozycję przewodu wejściowego |
| Pomieszane pary na łączniku krzyżowym | Jedna z pozycji nie daje efektu lub działa przypadkowo | Która para wchodzi od pierwszego schodowego, a która wychodzi do drugiego |
| Za mało miejsca w puszce | Przewody się wyginają, zaciski są pod napięciem mechanicznym | Głębokość puszki i długość zapasu przewodów |
| Niedokręcone lub źle wsunięte żyły | Światło przerywa, grzeje się zacisk albo układ działa niestabilnie | Stan końcówek i pewność połączenia |
| Pomylenie łącznika schodowego z jednobiegunowym | Brak możliwości sterowania z kilku miejsc | Rodzaj mechanizmu i liczba zacisków |
Jedna z praktycznych rzeczy, o których mało kto myśli na etapie montażu, to miejsce na późniejszy serwis. Jeśli przewody są za krótkie, a puszka za płytka, poprawienie połączenia po kilku miesiącach staje się niepotrzebnie trudne. Dlatego przy takich instalacjach wolę zostawić trochę zapasu i czytelne oznaczenia. To prowadzi już prosto do doboru osprzętu pod konkretne miejsce, bo inne wymagania ma dom, a inne sklep czy zaplecze.
Jak dobrać osprzęt do domu, klatki schodowej i sklepu
W domu liczy się przede wszystkim prostota obsługi i czytelność układu. Na klatce schodowej i w długim korytarzu dobrze sprawdzają się klasyczne, wyraźnie oznaczone łączniki, najlepiej z osprzętem z jednej serii. W sklepie, magazynku albo na zapleczu patrzę już szerzej: ważna jest odporność mechaniczna, łatwa dostępność części i sensowny kompromis między estetyką a serwisowaniem.
| Scenariusz | Co wybrać | Na co uważać |
|---|---|---|
| Domowe schody | 2 łączniki schodowe i ewentualnie 1 krzyżowy na półpiętrze | Łatwy dostęp i prosty opis przewodów |
| Długi korytarz | Układ z 3 punktami sterowania lub więcej | Głębokie puszki i czytelne oznaczenia |
| Sklep lub zaplecze | Osprzęt z jednej serii, najlepiej o stabilnej dostępności | Intensywna eksploatacja i potrzeba szybkiej wymiany po latach |
| Pomieszczenie techniczne | Wersje o podwyższonej szczelności, jeśli warunki tego wymagają | Wilgoć, pył i częstsze czyszczenie |
Jeśli punktów sterowania robi się naprawdę dużo, klasyczny łańcuch schodowo-krzyżowy nadal działa, ale staje się mniej wygodny w czytaniu i diagnostyce. W takich sytuacjach rozważam już przekaźnik bistabilny albo prosty system sterowania, bo utrzymanie instalacji bywa wtedy po prostu łatwiejsze. W sklepie to szczególnie ważne: liczy się nie tylko to, żeby światło działało dziś, ale też żeby dało się je sprawnie naprawić po kilku latach bez przekopywania całej puszki. Zostaje jeszcze krótka lista rzeczy, które warto sprawdzić przed zamknięciem całości.
Zanim zakręcisz puszki, zrób jeszcze ten test
Przed założeniem ramek sprawdzam zawsze trzy rzeczy: czy każdy przewód siedzi pewnie w zacisku, czy układ działa z każdego punktu, oraz czy w puszce nie ma zbyt dużego naprężenia żył. Jeśli cokolwiek trzeba „docisnąć na siłę”, to zwykle znak, że instalacja jest zrobiona zbyt ciasno. Lepiej poprawić to teraz niż wracać do problemu po wykończeniu ściany.
W praktyce dobrze jest też zrobić zdjęcie połączeń i zostawić prosty opis przewodów w puszce lub w dokumentacji instalacji. To niewielki wysiłek, a po roku czy dwóch potrafi oszczędzić sporo czasu. Przy obwodach wielopunktowych najwięcej wartości daje nie sam koszt osprzętu, tylko czytelność układu, zapas miejsca i konsekwentne oznaczenie żył. Jeśli te trzy rzeczy są dopilnowane, schodowo-krzyżowe sterowanie światłem działa po prostu tak, jak powinno: przewidywalnie, wygodnie i bez nerwów.
