W instalacji elektrycznej największe znaczenie mają rzeczy, których na pierwszy rzut oka nie widać: symbole na schemacie, skróty przy zaciskach, kolory żył i dane nadrukowane na aparaturze. Dobrze odczytane oznaczenia elektryczne pozwalają szybciej znaleźć obwód, sprawdzić zgodność osprzętu i uniknąć pomyłek przy montażu albo serwisie. Poniżej porządkuję ten temat tak, jak robi się to w praktyce przy rozdzielnicach, oświetleniu, gniazdach i urządzeniach pracujących w sklepie, magazynie czy na zapleczu technicznym.
Najpierw rozpoznaj typ schematu, potem kolory i skróty, a na końcu parametry aparatury
- Symbole w dokumentacji najczęściej opierają się na rodzinach norm IEC 60617, IEC 60445 i IEC 81346 oraz ich polskich odpowiednikach PN-EN.
- Kolory żył nie są dekoracją, tylko informacją o funkcji przewodu, zwłaszcza przy PE, N, L i PEN.
- Na aparaturze najważniejsze są liczby i litery, takie jak B16, C16, 30 mA, 6 kA czy IP44.
- Najwięcej błędów wynika z czytania samego koloru przewodu bez legendy, numerów zacisków i aktualnej dokumentacji.
- W obiektach handlowych nieczytelny opis instalacji szybko zamienia się w realny problem serwisowy, a nie tylko estetyczny detal.

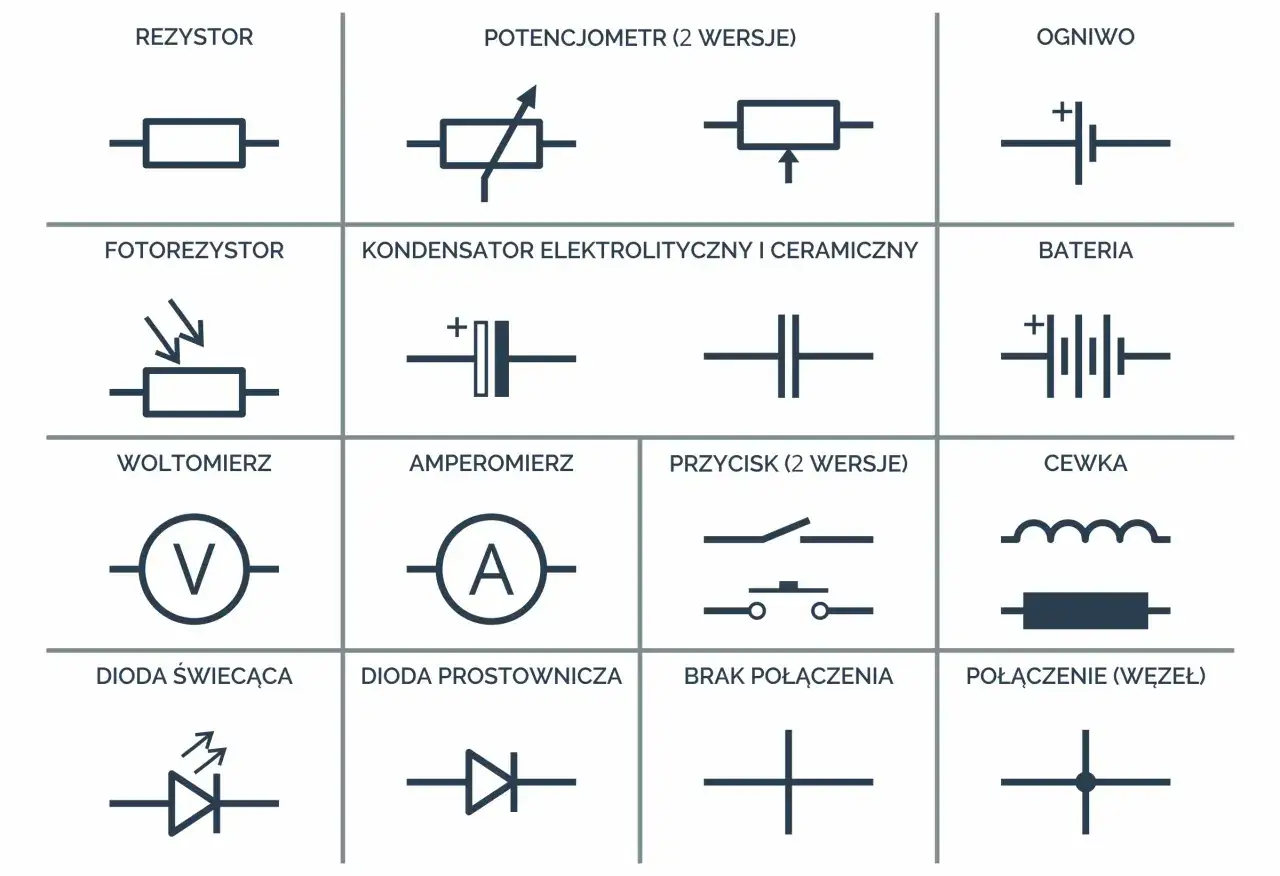

Jak czytać symbole na schematach, żeby nie zgadywać
Ja zawsze zaczynam od sprawdzenia, czy patrzę na schemat jednokreskowy, ideowy czy montażowy, bo każdy z nich pokazuje coś innego. Jednokreskowy daje szybki obraz całej instalacji, ideowy tłumaczy logikę działania, a montażowy pomaga znaleźć konkretne zaciski i przewody w szafie lub rozdzielnicy.
| Typ schematu | Co pokazuje | Po co jest przydatny |
|---|---|---|
| Jednokreskowy | Główne obwody, zabezpieczenia i zależności między sekcjami instalacji | Do szybkiego rozeznania, co zasila co, na przykład w rozdzielnicy sklepowej lub magazynowej |

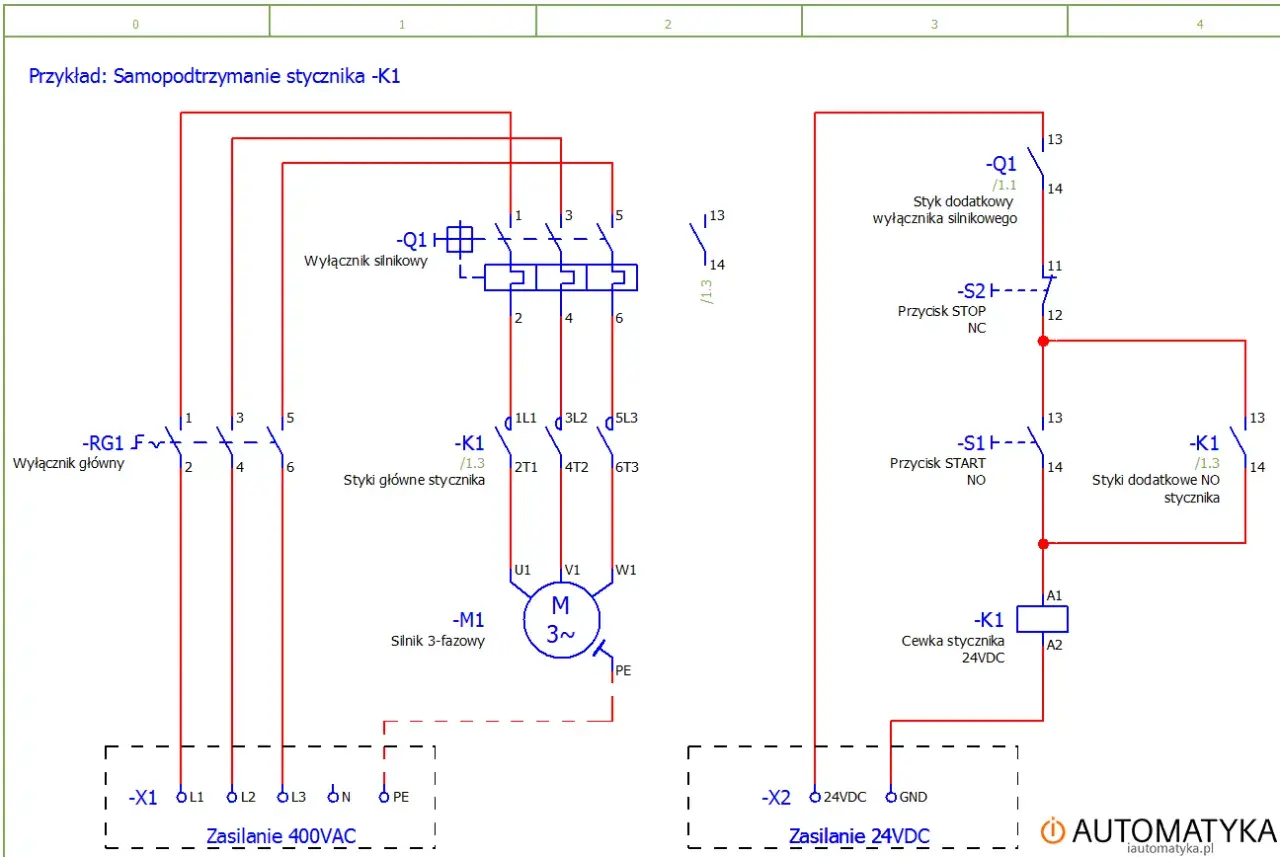

| Ideowy | Funkcję elementów i ich połączenia logiczne | Do analizy działania układu, na przykład sterowania oświetleniem, pompą albo wentylacją |
| Montażowy | Położenie elementów, numerację zacisków i faktyczny układ przewodów | Do wykonania, serwisu i sprawdzenia zgodności z projektem |
W praktyce patrzę najpierw na legendę, oznaczenie arkusza i wersję dokumentu, bo bez tego nawet dobry schemat może wprowadzić w błąd. Jeśli rysunek jest wykonany zgodnie z aktualnymi zasadami, symbole nie są przypadkowe, tylko budują spójny język dla całej instalacji. To właśnie dlatego w dokumentacji technicznej tak ważna jest konsekwencja, a nie sam „ładny rysunek”.
Kiedy podział między schematami jest jasny, dużo łatwiej przejść do przewodów i zacisków, bo tam najczęściej zaczyna się prawdziwa pomyłka.
Co oznaczają litery i kolory na przewodach
Przy przewodach najważniejsze są dwa sygnały naraz: litera i kolor. Sam kolor potrafi sporo podpowiedzieć, ale ja nigdy nie traktuję go jako jedynego dowodu, szczególnie w starszych instalacjach, po modernizacji albo w obiektach, w których kilka ekip pracowało w różnym czasie.
| Oznaczenie | Znaczenie | Na co zwrócić uwagę |
|---|---|---|
| PE | Przewód ochronny | Zwykle zielono-żółty, odpowiada za ochronę przeciwporażeniową i nie powinien być używany do innych funkcji |
| N | Przewód neutralny | Zwykle niebieski, prowadzi prąd roboczy w obwodzie jednofazowym |
| L1, L2, L3 | Przewody fazowe | Spotykane w układach trójfazowych, kolejność i przypisanie mają znaczenie przy podłączaniu urządzeń |
| PEN | Przewód ochronno-neutralny | Łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności i czytania całego układu, nie tylko pojedynczej żyły |
| Brązowy, czarny, szary | Najczęściej przewody fazowe | Barwa pomaga orientacyjnie, ale nie zastępuje sprawdzenia dokumentacji i pomiaru |
Dlaczego PEN trzeba czytać szczególnie uważnie
PEN jest newralgiczny, bo nie rozdziela funkcji ochronnej i roboczej. Jeżeli ktoś myli go z PE albo z N, konsekwencje mogą być dużo poważniejsze niż zwykły błąd w opisie. W praktyce to właśnie przy takim przewodzie najczęściej sprawdzam, czy instalacja nie była przebudowana bez aktualizacji dokumentacji.
Najważniejsza zasada jest prosta: kolor przewodu to wskazówka, nie wyrok. W lokalach handlowych, na zapleczach i w starszych obiektach spotykałem już opisy, które tylko częściowo zgadzały się z rzeczywistością, dlatego przy wątpliwości zawsze wolę sięgnąć po pomiar i legendę niż ufać pamięci albo barwie izolacji. Kiedy przewody są już rozpoznane, pora przejść do tego, co zapisano na samych urządzeniach.
Jak interpretować oznaczenia na osprzęcie i aparaturze
Na obudowach, wyłącznikach i gniazdach kryją się informacje, które naprawdę pomagają dobrać aparat do obwodu. Nie są to ozdobniki. Dla mnie najcenniejsze są parametry, które mówią, jak urządzenie zachowa się przy obciążeniu, zwarciu albo wilgoci.
| Oznaczenie | Co oznacza | Jak czytać w praktyce |
|---|---|---|
| B16 | Wyłącznik nadprądowy o charakterystyce B i prądzie znamionowym 16 A | Najczęściej spotykany przy prostszych obwodach, gdzie prąd rozruchowy nie jest duży |
| C16 | Charakterystyka C i prąd znamionowy 16 A | Lepszy tam, gdzie pojawia się wyższy prąd rozruchowy, na przykład przy niektórych urządzeniach chłodniczych, wentylacji albo zasilaczach |
| 30 mA | Czułość wyłącznika różnicowoprądowego | Wskazuje poziom prądu różnicowego, przy którym aparat ma zadziałać, czyli istotny parametr ochrony przeciwporażeniowej |
| 6 kA / 10 kA | Zdolność zwarciowa | Mówi, jak duży prąd zwarciowy aparat potrafi bezpiecznie wyłączyć |
| 230/400 V~ | Napięcie znamionowe prądu przemiennego | Pokazuje, do jakiego systemu zasilania aparat jest przeznaczony |
| IP20, IP44 i podobne | Stopień ochrony obudowy przed dostępem ciał stałych i wilgocią | W sklepie ma znaczenie przy zapleczu, magazynie, strefach technicznych i wszędzie tam, gdzie warunki nie są idealnie suche |
W praktyce B16 częściej widzę przy zwykłych obwodach gniazd i oświetlenia, a C16 tam, gdzie urządzenie ma większy rozruch i nie powinno wybijać przy każdym uruchomieniu. To nie jest uniwersalna reguła „na zawsze”, tylko wygodny skrót myślowy, który trzeba zweryfikować z projektem i faktycznym obciążeniem. Z kolei IP44 nie oznacza, że osprzęt nadaje się do wszystkiego, tylko że lepiej znosi określone warunki niż IP20.
Przeczytaj również: Ile obwodów na jednej różnicówce - jak uniknąć częstych awarii?
Symbol na obudowie nie zawsze mówi wszystko
Na włącznikach, wyłącznikach i przekaźnikach spotyka się też oznaczenia I, O, TEST, czasem dodatkowe piktogramy producenta. Ja traktuję je jako warstwę pomocniczą, bo ten sam skrót może wyglądać podobnie, ale mieć nieco inny układ w zależności od serii aparatury. Dlatego legenda projektu i karta katalogowa nadal są ważniejsze niż szybkie rozpoznanie „na oko”.
Gdy już wiem, co oznaczają parametry na sprzęcie, najłatwiej zauważyć, gdzie ludzie popełniają błędy przy odczycie. I właśnie tam zwykle zaczynają się przestoje, niepotrzebne telefony i szukanie obwodu od nowa.
Najczęstsze pomyłki, które powodują niepotrzebne przestoje
| Błąd | Skutek | Jak temu zapobiegam |
|---|---|---|
| Mylenie schematu jednokreskowego z montażowym | Ktoś szuka elementu w złym miejscu albo błędnie ocenia układ przewodów | Najpierw sprawdzam typ rysunku i wersję dokumentu |
| Ufanie samemu kolorowi żyły | Ryzyko podłączenia przewodu do niewłaściwej funkcji | Zawsze łączę kolor z oznaczeniem i pomiarem |
| Traktowanie skrótów QF, F, K, S, X jako w pełni uniwersalnych | Projektant i wykonawca rozumieją je inaczej niż osoba serwisująca | Sprawdzam legendę i konwencję przyjętą w danej dokumentacji |
| Pomijanie numerów zacisków | Łatwo zamienić wejście z wyjściem albo kolejność faz | Porównuję schemat z opisem na aparaturze i z rzeczywistym podłączeniem |
| Brak aktualizacji po zmianach | Dokumentacja przestaje odpowiadać instalacji | Po każdej przeróbce dopisuję zmiany od razu, a nie „przy okazji” |
W obiektach handlowych ten błąd kosztuje szczególnie dużo czasu, bo jedna źle opisana linia potrafi zatrzymać naprawę oświetlenia, zasilania kas albo wentylacji całego zaplecza. Ja bardzo nie lubię sytuacji, w której ktoś jest przekonany, że „wie, gdzie to idzie”, a później okazuje się, że instalacja była już dwa razy przerabiana i nikt nie poprawił opisu. Dlatego dobrze prowadzona dokumentacja jest tak samo ważna jak sam montaż.
Żeby uniknąć takich sytuacji, potrzebna jest krótka, powtarzalna procedura sprawdzania. Nie jest skomplikowana, ale działa zaskakująco dobrze.
Co sprawdzam, zanim uznam opis instalacji za wiarygodny
- Czy dokumentacja ma legendę i aktualny numer wersji.
- Czy przewody PE, N, L i PEN są opisane spójnie w całym obiekcie.
- Czy numery zacisków na aparaturze zgadzają się ze schematem.
- Czy parametry aparatów, takie jak prąd znamionowy, czułość RCD i zdolność zwarciowa, pasują do obciążenia.
- Czy po modernizacjach ktoś rzeczywiście naniósł zmiany do rysunków i opisów.
Jeśli widzę tylko częściowy opis, traktuję go jako wskazówkę, nie dowód. Najlepsza praktyka jest prosta: legenda, pomiar, numeracja zacisków i aktualna dokumentacja muszą mówić to samo. Wtedy opis instalacji pomaga skrócić pracę, zamiast wprowadzać chaos, a to przy obiektach handlowych, magazynach i zapleczach technicznych ma zwykle większą wartość niż sama „ładna” rozdzielnica.
