W praktyce najwięcej błędów przy doborze okablowania bierze się z tego, że patrzy się wyłącznie na przekrój żyły, a pomija sposób ułożenia, temperaturę otoczenia i liczbę obciążonych przewodów. Tabela obciążalności przewodów przydaje się właśnie po to, żeby szybko ocenić, ile prądu dany przewód zniesie bezpiecznie i kiedy trzeba zejść z obciążenia mimo pozornie „dobrego” przekroju. W tym tekście porządkuję temat od podstaw do praktycznych decyzji, także w kontekście sklepów, zaplecza i lokali usługowych.
Najważniejsze rzeczy, które trzeba sprawdzić przed doborem przewodu
- Sam przekrój nie wystarcza. O wyniku decydują też sposób ułożenia, temperatura i liczba żył obciążonych prądem.
- W typowych instalacjach stałych przewód miedziany 1,5 mm² mieści się zwykle w okolicach 17,5-19,5 A, a 2,5 mm² w okolicach 24-27 A.
- Im bardziej przewody są ściśnięte w wiązce albo zamknięte w ciepłej przestrzeni, tym szybciej trzeba stosować korektę w dół.
- Aluminium i miedź nie zachowują się tak samo, więc nie wolno przepisywać jednej tabeli na oba materiały.
- Dobór ma sens dopiero wtedy, gdy porównasz prąd obciążenia, zabezpieczenie i obciążalność przewodu razem.
Co naprawdę pokazuje obciążalność prądowa
Obciążalność prądowa to nie jest „ile przewód przetrzyma przez chwilę”, tylko jaki prąd może prowadzić długotrwale bez przekroczenia dopuszczalnej temperatury. To ważne rozróżnienie, bo przewód zbyt mocno obciążony nie musi od razu się stopić, ale zaczyna się nadmiernie nagrzewać, a to skraca żywotność izolacji i podnosi ryzyko awarii.
Ja przy takim doborze patrzę na trzy elementy naraz: prąd odbiornika, zabezpieczenie nadprądowe i sam przewód. W praktyce te trzy wartości muszą się „spinać” logicznie, czyli prąd obciążenia nie powinien przekraczać możliwości przewodu, a zabezpieczenie nie może być ustawione tak wysoko, żeby przewód był słabszym ogniwem całego obwodu.
Warto też pamiętać, że dwa identyczne przewody mogą mieć różną dopuszczalną obciążalność, jeśli jeden leży swobodnie, a drugi biegnie w ścianie izolowanej termicznie albo w ciasnej wiązce z innymi kablami. To właśnie dlatego sama średnica żyły nie wystarcza do uczciwego doboru. Żeby zobaczyć, jak te różnice wyglądają w praktyce, przejdźmy do najczęstszych przekrojów.

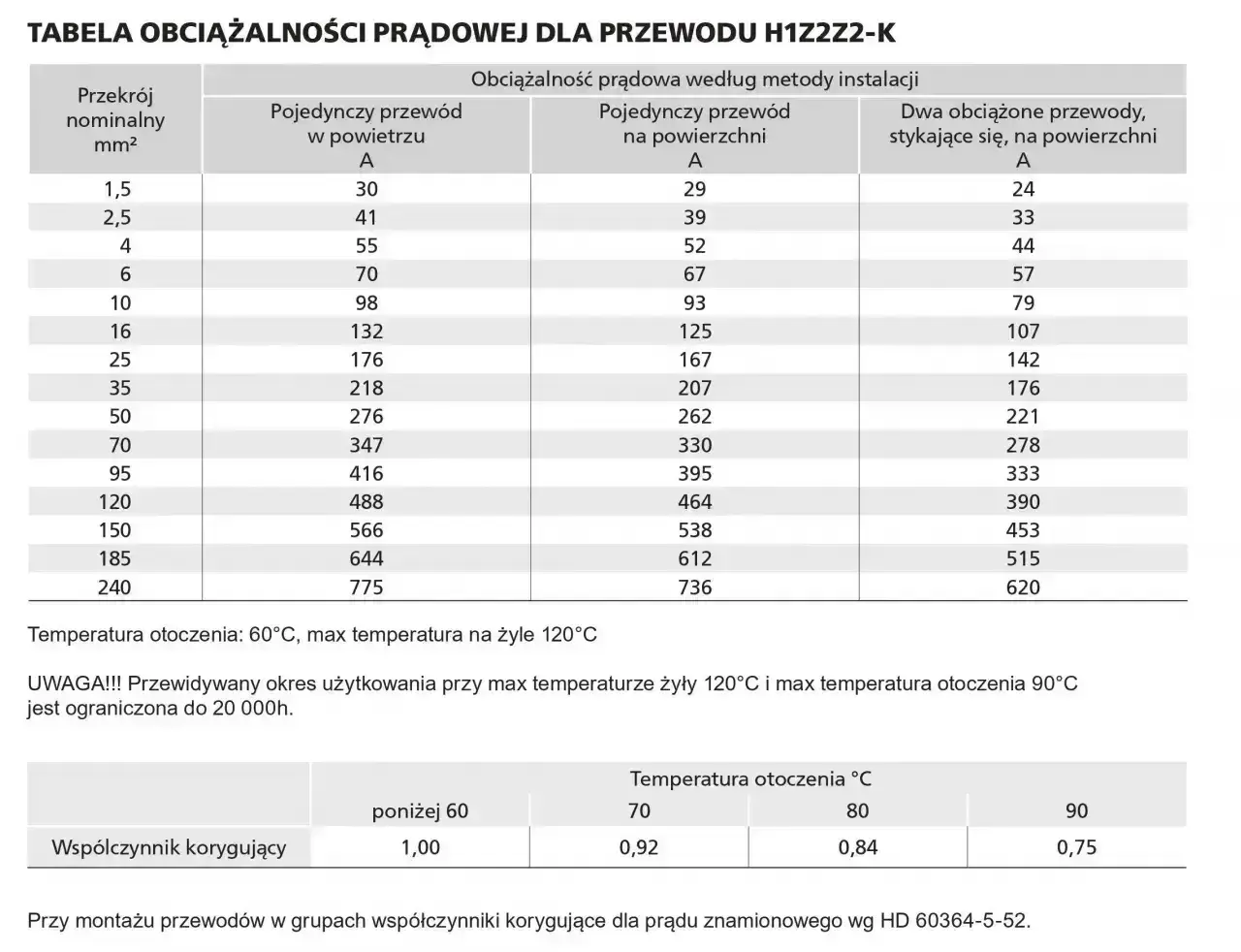

Jak czytać wartości dla najczęstszych przekrojów miedzianych
Poniżej pokazuję wartości referencyjne dla przewodów miedzianych w instalacjach stałych wewnątrz budynków, przy temperaturze otoczenia 30°C. Niższa wartość w każdym wierszu odpowiada zwykle bardziej wymagającemu wariantowi z 3 żyłami obciążonymi, a wyższa - układowi z 2 żyłami obciążonymi. To dobry punkt wyjścia do szybkiej oceny, ale nie zastępuje korekt za temperaturę, grupowanie i sposób prowadzenia przewodu.
| Przekrój Cu | 2 żyły obciążone | 3 żyły obciążone | Praktyczny komentarz |
|---|---|---|---|
| 1,5 mm² | 19,5 A | 17,5 A | Najczęściej oświetlenie i lekkie obwody pomocnicze. |
| 2,5 mm² | 27 A | 24 A | Typowy wybór dla gniazd i krótszych obwodów użytkowych. |
| 4 mm² | 36 A | 32 A | Dobry dla mocniejszych odbiorów i części zasileń podrzędnych. |
| 6 mm² | 46 A | 41 A | Przydaje się tam, gdzie rośnie obciążenie albo długość trasy. |
| 10 mm² | 63 A | 57 A | Często spotykany przy zasilaniu rozdzielnic i bardziej wymagających linii. |
| 16 mm² | 85 A | 76 A | Wchodzi w grę przy większych mocach, większym dystansie albo zasilaniu głównym. |
Na tym etapie najważniejszy wniosek jest prosty: ten sam przekrój nie zawsze znaczy ten sam bezpieczny prąd. Jeśli ktoś patrzy tylko na jedną liczbę z internetu i ignoruje warunki montażu, bardzo łatwo przeszacować zapas. A to prowadzi już do kolejnego pytania: co właściwie najbardziej zaniża obciążalność w realnej instalacji?
Co obniża dopuszczalny prąd bardziej niż sam przekrój
W praktyce największe różnice robią cztery rzeczy: temperatura, grupowanie kabli, sposób ułożenia i materiał żyły. Przekrój jest ważny, ale działa dopiero w konkretnym środowisku pracy, a nie w próżni.
Temperatura otoczenia
Im cieplej wokół przewodu, tym gorzej oddaje on ciepło. W tabelach katalogowych współczynniki korekcyjne zaczynają spadać już po przekroczeniu 30°C, a przy 40°C potrafią zejść mniej więcej do poziomu 0,82-0,91, zależnie od konstrukcji i izolacji. W ciepłym suficie, przy nagrzanych oprawach albo nad urządzeniami chłodniczymi to ma realne znaczenie - i to szybciej, niż wielu inwestorów zakłada.
Grupowanie przewodów
Jeśli kilka obwodów idzie razem w jednym korycie, peszlu albo trasie kablowej, każdy z nich nagrzewa sąsiadów. I wtedy sama średnica żyły nie wystarcza, bo spada skuteczność odprowadzania ciepła. W praktyce już przy 5 obwodach w wiązce można zejść do około 70-75% wartości bazowej, a przy 10 obwodach do mniej więcej 50-55%. Przy 19 obwodach robi się to jeszcze bardziej odczuwalne.
Sposób ułożenia
Przewód na powietrzu, w rurze, w ścianie izolowanej termicznie albo bezpośrednio w korycie nie pracuje w tych samych warunkach. Z mojego doświadczenia właśnie ten element bywa najczęściej pomijany, bo „przecież kabel jest ten sam”. Nie jest ten sam w sensie cieplnym. Przewód schowany w izolacji oddaje ciepło znacznie gorzej niż ten ułożony swobodnie, więc jego dopuszczalna obciążalność spada wcześniej.
Przeczytaj również: Instalacja trójfazowa - jak działa i czy naprawdę jej potrzebujesz?
Miedź, aluminium i rodzaj izolacji
Miedź i aluminium nie mają tej samej przewodności, więc przy tym samym prądzie zwykle potrzebują innych przekrojów. Tabeli dla miedzi nie wolno kopiować na aluminium bez sprawdzenia danych producenta. Do tego dochodzi jeszcze izolacja: inne wartości mają przewody o izolacji PVC, inne bezhalogenowe, a jeszcze inne przewody odporne na podwyższoną temperaturę. To nie są niuanse - to elementy, które realnie zmieniają wynik końcowy.
Jeśli ten zestaw czynników jest już jasny, można przejść od teorii do praktyki i sprawdzić, jak ja dobieram przewód krok po kroku.
Jak dobrać przewód do obwodu bez zgadywania
Najbezpieczniej jest iść prostą kolejnością, zamiast zaczynać od przekroju „na oko”. W praktyce używam takiego porządku:
- Ustalam prąd obciążenia - sumuję pobór urządzeń albo biorę wartość z projektu, jeśli obwód już ma określoną funkcję.
- Sprawdzam charakter pracy - obciążenie ciągłe przez wiele godzin wymaga większego marginesu niż odbiór krótkotrwały.
- Określam warunki montażu - ściana, rura, koryto, wiązka, sufit podwieszany, strefa ciepła, izolacja termiczna.
- Odczytuję wartość bazową z tabeli - dla właściwego typu przewodu i liczby żył obciążonych.
- Stosuję współczynniki korekcyjne - temperatura, grupowanie, sposób prowadzenia i ewentualne inne ograniczenia.
- Porównuję wynik z zabezpieczeniem - w praktyce pilnuję zasady, że prąd obciążenia, zabezpieczenie i obciążalność przewodu muszą tworzyć spójny układ.
- Sprawdzam spadek napięcia - przy długich trasach nawet dobrze dobrany termicznie przewód może wymagać większego przekroju.
To podejście jest szczególnie ważne w lokalach handlowych. Obwód oświetlenia ekspozycyjnego może pracować długo i w ciepłej strefie, a obwód zaplecza często biegnie razem z innymi liniami, więc końcowy zapas szybko się kurczy. Dlatego ja nie ufam samemu „16 A na oko”; wolę sprawdzić, czy przewód ma jeszcze margines po wszystkich korektach.
Ten sposób liczenia prowadzi też do logicznego porównania z zabezpieczeniem. Jeśli zabezpieczenie jest zbyt „mocne” jak na przewód, instalacja nie jest lepiej chroniona, tylko gorzej. I właśnie tu pojawiają się najczęstsze błędy.
Gdzie najłatwiej popełnić błąd przy interpretacji tabeli
- Dobór tylko po przekroju - to najprostsza, ale i najczęściej błędna droga. 2,5 mm² w jednej instalacji może wystarczyć, a w innej już nie.
- Ignorowanie temperatury - przewód w nagrzanym suficie podwieszanym nie pracuje jak przewód w chłodnym pomieszczeniu technicznym.
- Brak korekty za grupowanie - kilka kabli razem potrafi obniżyć dopuszczalny prąd bardziej, niż się wydaje na pierwszy rzut oka.
- Mylenie miedzi z aluminium - to nie są zamienne materiały „z automatu”, więc tę samą tabelę trzeba czytać osobno.
- Pomijanie długości linii - obciążalność termiczna to jedno, a spadek napięcia to drugie. Długi obwód może wymagać większego przekroju nawet wtedy, gdy termicznie wygląda poprawnie.
- Używanie starych, niezweryfikowanych zestawień - w sieci nadal krążą uproszczone tabelki, które nie uwzględniają aktualnych warunków montażu albo odnoszą się do innych założeń.
W praktyce największy problem nie polega na tym, że ktoś nie zna tabeli. Problemem jest zwykle to, że zna tylko jedną jej część i wyciąga z niej zbyt szybki wniosek. A przy sklepach, magazynach i lokalach usługowych takie skróty potrafią być kosztowne.
Co sprawdzam w sklepie lub lokalu usługowym przed zamknięciem doboru
W obiektach handlowych patrzę przede wszystkim na obwody, które pracują długo i równocześnie: oświetlenie, chłodzenie, klimatyzację, urządzenia na zapleczu, systemy kasowe, rolety, bramy i zasilanie dodatkowych urządzeń serwisowych. To właśnie tam przewody najczęściej „zjadają” zapas obciążalności, bo obciążenie nie jest chwilowe, tylko długotrwałe.
Druga rzecz to rezerwa na rozbudowę. Sklep, który dziś ma jeden rząd ekspozycji albo jedno urządzenie chłodnicze, za kilka miesięcy może mieć ich dwa razy więcej. Dlatego ja zwykle wolę zostawić kilkunastoprocentowy zapas, zamiast projektować wszystko na granicy tabeli. To nie jest przewymiarowanie dla zasady, tylko sposób na uniknięcie późniejszego nerwowego dokładania obwodów tam, gdzie miejsca już nie ma.
- Oddziel obwody ciągłe od tych, które pracują okresowo.
- Nie prowadź zbyt wielu linii razem, jeśli nie masz przewidzianej korekty.
- Sprawdzaj temperaturę w strefach sufitu i przy urządzeniach grzewczych lub chłodniczych.
- Przy długich trasach uwzględnij spadek napięcia, a nie tylko samą obciążalność.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: przewód dobiera się do rzeczywistej pracy instalacji, a nie do samego numeru w tabeli. W dobrze zaprojektowanym obwodzie margines robi większą różnicę niż perfekcyjnie zapamiętane wartości, bo to właśnie warunki montażu najczęściej decydują o tym, czy instalacja będzie działać stabilnie i bezpiecznie przez lata.
