Dobór przewodu do urządzenia o mocy 40 kW zaczyna się nie od samego przekroju, lecz od obliczenia prądu i sprawdzenia warunków pracy instalacji. W praktyce znaczenie mają między innymi napięcie, długość trasy, materiał żyły, sposób ułożenia oraz charakter odbiornika. Pokażę, kiedy wystarczy kabel miedziany 5×16 mm², a kiedy rozsądniej zastosować 5×25 mm² lub większy.
Najczęściej potrzebny jest kabel trójfazowy, ale dokładny przekrój zależy od warunków
- 40 kW przy 400 V oznacza około 58 A dla odbiornika rezystancyjnego.
- Dla silnika o mocy 40 kW prąd może wzrosnąć do około 75 A.
- W wielu instalacjach punktem wyjścia jest Cu 5×16 mm², lecz nie zawsze będzie wystarczający.
- Przy długiej trasie, grupowaniu kabli lub wysokiej temperaturze często lepiej wybrać 5×25 mm².
- Przekrój trzeba sprawdzić pod kątem obciążalności, spadku napięcia i zabezpieczenia.
Najpierw oblicz prąd, bo 40 kW nie daje jednego wyniku
W typowej instalacji przemysłowej lub sklepowej urządzenie o mocy 40 kW zasila się z sieci trójfazowej 400 V. Dla grzałki, nagrzewnicy albo innego odbiornika o współczynniku mocy bliskim 1 prąd wynosi około 57,7 A. Obliczenie wygląda tak: I = 40 000 / (1,732 × 400).
To jednak tylko wariant idealny. Silnik, sprężarka czy pompa mają współczynnik mocy cos φ i sprawność niższe od 1. Dla silnika 40 kW przy cos φ = 0,85 i sprawności 90% prąd roboczy wyniesie około 75 A. Właśnie dlatego nie dobieram kabla wyłącznie na podstawie liczby kilowatów.
Przy zasilaniu jednofazowym 230 V prąd wyniósłby około 174 A, zakładając cos φ = 1. Taki sposób zasilania dla 40 kW jest zwykle niepraktyczny i wymagałby bardzo dużego przekroju oraz odpowiedniego przyłącza. W realnych instalacjach niemal zawsze stosuje się trzy fazy.
Jaki przekrój przewodu sprawdza się przy mocy 40 kW

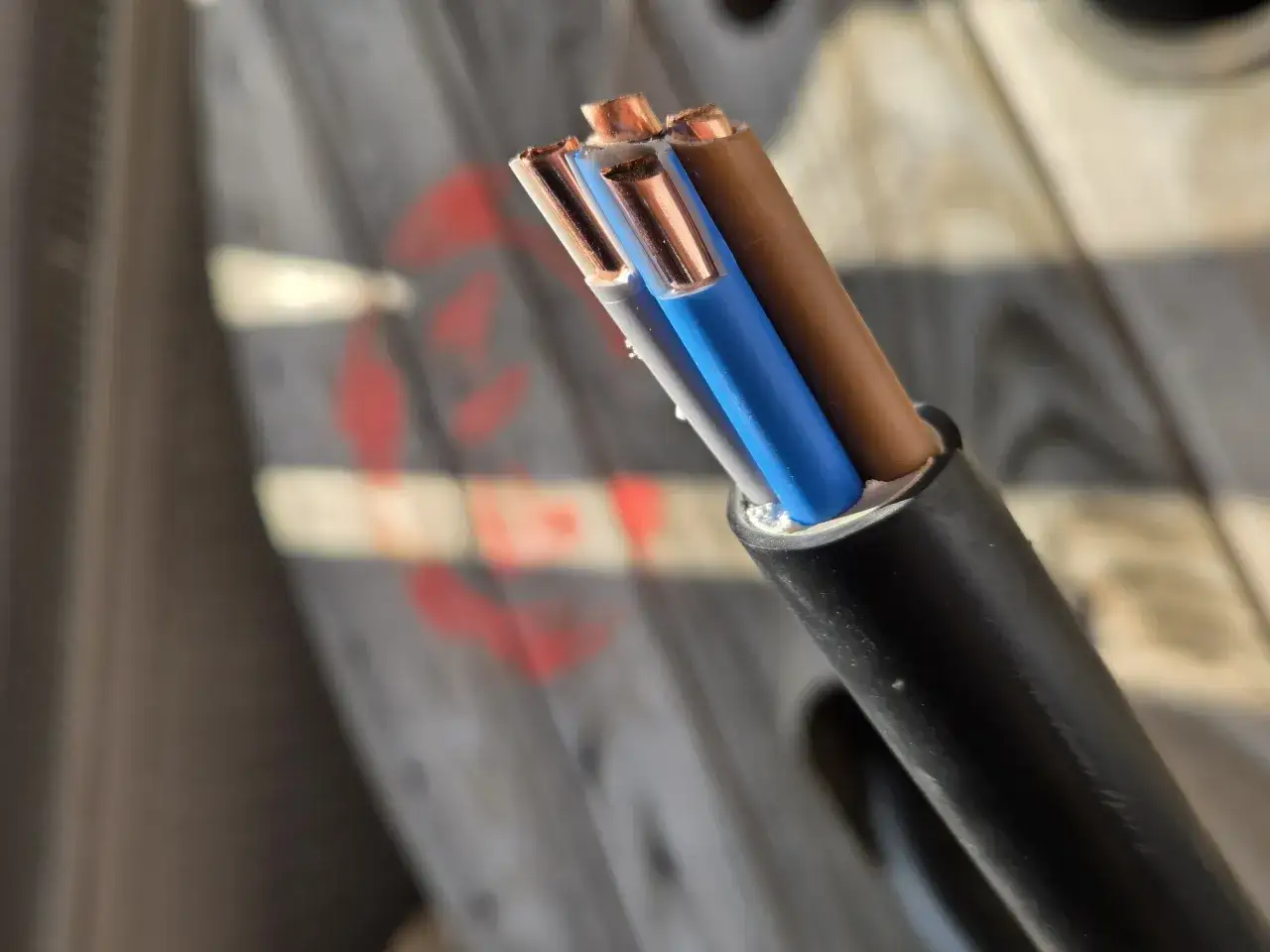

Dla odbiornika rezystancyjnego pobierającego około 58 A kabel miedziany 5×16 mm² często jest rozsądnym punktem wyjścia. Nie oznacza to jednak, że można go zastosować automatycznie. Ten sam przewód będzie miał inną obciążalność w rurze, inną na drabince kablowej, a jeszcze inną w gruncie lub w wiązce z kilkoma innymi kablami.
| Przewód miedziany | Orientacyjne zastosowanie | Ocena dla 40 kW |
|---|---|---|
| 5×10 mm² | Krótkie trasy i korzystne warunki ułożenia | Najczęściej zbyt mały lub graniczny |
| 5×16 mm² | Odbiornik około 58 A, poprawne chłodzenie kabla | Często wystarczający po obliczeniach |
| 5×25 mm² | Dłuższa trasa, silnik, grupowanie przewodów | Bezpieczniejszy zapas obciążalności |
| 5×35 mm² | Duże odległości, trudne warunki lub większy prąd | Stosowany, gdy wymaga tego spadek napięcia |
W tabelach obciążalności dla przewodów miedzianych z izolacją PVC wartości dla żyły 16 mm² mogą wynosić mniej więcej 52-76 A, zależnie od sposobu ułożenia i liczby żył obciążonych. Dla 25 mm² będzie to orientacyjnie około 68-96 A. Zakres jest szeroki, dlatego podanie samego symbolu kabla bez informacji o montażu bywa zwyczajnie mylące.
Jeżeli urządzenie jest grzałką pracującą stale przy 58 A, kabel 5×16 mm² może spełnić wymagania w sprzyjających warunkach. Gdy chodzi o silnik, długą trasę albo przewód prowadzony razem z innymi obwodami, sam wybrałbym raczej 5×25 mm², o ile projekt i sposób zabezpieczenia to potwierdzą.
Dlaczego sposób ułożenia może zmienić wymagany przekrój
Przewód nagrzewa się podczas pracy, a jego zdolność do oddawania ciepła zależy od otoczenia. Kabel ułożony swobodnie na drabince kablowej chłodzi się lepiej niż przewód zamknięty w rurze lub ocieplonej ścianie. Jeszcze trudniejsze warunki pojawiają się wtedy, gdy kilka obwodów biegnie obok siebie.
Przy doborze trzeba uwzględnić przede wszystkim:
- sposób ułożenia, na przykład w ziemi, w rurze, w ścianie lub na korycie,
- temperaturę otoczenia, szczególnie w maszynowni, kotłowni i na poddaszu,
- liczbę kabli w jednej trasie,
- rodzaj izolacji i dopuszczalną temperaturę żyły,
- materiał przewodnika, czyli miedź albo aluminium.
Przykładowo kabel 5×16 mm² poprowadzony pojedynczo na otwartej trasie może mieć wystarczającą obciążalność, ale ten sam przewód ułożony w rurze razem z kilkoma obwodami może wymagać zwiększenia przekroju. W praktyce najczęściej pomijanym elementem jest właśnie współczynnik grupowania, czyli korekta obciążalności wynikająca z sąsiedztwa innych przewodów.
Długość trasy decyduje o spadku napięcia
Nawet jeśli przewód nie przegrzewa się przy danym prądzie, może powodować zbyt duży spadek napięcia. Przy urządzeniu o mocy 40 kW ma to znaczenie szczególnie na parkingu, w magazynie, hali sprzedażowej albo przy odległym agregacie wentylacyjnym.
Dla obwodu trójfazowego podstawowy wzór ma postać ΔU = 1,732 × I × L × ρ / S. Przy prądzie 58 A, trasie o długości 50 m i kablu miedzianym 16 mm² spadek napięcia wyniesie w przybliżeniu 5,5 V, czyli około 1,4%. Dla przewodu 25 mm² będzie niższy i wyniesie około 0,9%, choć dokładne obliczenie powinno uwzględnić temperaturę żyły oraz reaktancję kabla.
Jeżeli trasa ma 100 m lub więcej, zwiększenie przekroju może być potrzebne nawet wtedy, gdy 16 mm² spełnia kryterium cieplne. Przy silnikach zbyt duży spadek napięcia oznacza słabszy moment rozruchowy, większy prąd i ryzyko zadziałania zabezpieczenia. Dlatego przy długich odcinkach 25 mm² lub 35 mm² może być ekonomicznie uzasadnione, mimo wyższej ceny przewodu.
Inny kabel do grzałki, inny do silnika
Odbiornik rezystancyjny
Grzałka elektryczna, piec albo nagrzewnica zwykle pobiera prąd bardziej przewidywalny niż silnik. Jeśli urządzenie pracuje na 400 V, ma moc 40 kW i cos φ bliski 1, prąd wynosi około 58 A. W korzystnych warunkach często wystarcza kabel miedziany 5×16 mm², ale zabezpieczenie i obciążalność trzeba dobrać do rzeczywistego trybu pracy.
Silnik i sprężarka
Silnik 40 kW może pobierać około 75 A podczas pracy, a przy rozruchu znacznie więcej. Nie oznacza to automatycznie, że kabel ma być dobrany do chwilowego prądu rozruchowego, lecz aparatura musi ten rozruch obsłużyć. Potrzebne mogą być zabezpieczenia silnikowe, stycznik, softstart albo falownik.
W takim przypadku często wybiera się 5×25 mm² Cu, szczególnie przy dłuższej trasie lub pracy ciągłej. Jeżeli urządzenie nie potrzebuje przewodu neutralnego, projektant może zastosować kabel czterożyłowy, na przykład 3 fazy plus PE. Nie wolno jednak usuwać żyły neutralnej tylko po to, by obniżyć cenę, jeśli producent wymaga jej do sterowania lub zasilania elementów pomocniczych.
Przeczytaj również: Instalacja elektryczna w domu i sklepie - jak zaplanować ją dobrze
Ładowarka lub urządzenie energoelektroniczne
Ładowarki, falowniki i nowoczesne urządzenia chłodnicze mogą generować harmoniczne, czyli dodatkowe składowe prądu obciążające instalację. W takich obwodach trzeba sprawdzić wymagania producenta, sposób prowadzenia przewodu neutralnego i ewentualne wymagania dotyczące wyłącznika różnicowoprądowego.
Jak połączyć przekrój kabla z zabezpieczeniem
Zasada jest prosta: zabezpieczenie ma chronić przewód przed przeciążeniem, a nie tylko zapewniać działanie urządzenia. Dla grzałki pobierającej około 58 A można rozważać zabezpieczenie trójfazowe 63 A, ale wyłącznie wtedy, gdy skorygowana obciążalność kabla jest co najmniej tak wysoka i urządzenie dopuszcza taki sposób ochrony.
Przy silniku dobór może wyglądać zupełnie inaczej. Zabezpieczenie zwarciowe, zabezpieczenie przeciążeniowe i charakterystyka wyłącznika muszą uwzględniać prąd znamionowy oraz rozruch. Samo założenie wyłącznika 80 A do kabla 16 mm² bez obliczeń może doprowadzić do przegrzewania przewodu.
W instalacji warto sprawdzić także:
- czy przewód ma właściwą liczbę żył, na przykład 5×16 mm² dla trzech faz, N i PE,
- czy przekrój żyły ochronnej spełnia wymagania ochrony przeciwporażeniowej,
- czy aparatura ma odpowiednią zdolność zwarciową,
- czy długość i impedancja pętli zwarcia pozwalają na szybkie wyłączenie zasilania,
- czy urządzenie wymaga ochrony różnicowoprądowej określonego typu.
W przypadku instalacji sklepowej nie oszczędzałbym na dokumentacji. Awaria zasilania nagrzewnicy, agregatu chłodniczego czy ładowarki może zatrzymać część działalności i wygenerować większy koszt niż różnica między kablem 16 a 25 mm².
Najrozsądniejszy wybór zależy od kilku danych
Jeżeli chodzi o trójfazowy odbiornik rezystancyjny 40 kW, krótki odcinek i prawidłowo ułożony przewód, najczęściej analizuje się Cu 5×16 mm². Dla silnika, długiej trasy, grupowania kabli lub wysokiej temperatury bezpieczniejszym kandydatem bywa Cu 5×25 mm², a czasem 35 mm².
Do ostatecznego doboru potrzebne są co najmniej: długość trasy, rodzaj odbiornika, napięcie, cos φ, sprawność, sposób ułożenia, temperatura, liczba kabli obok siebie oraz planowane zabezpieczenie. Bez tych danych można wskazać wariant orientacyjny, ale nie można uczciwie zagwarantować, że konkretny kabel będzie bezpieczny.
Przy mocy 40 kW decyzję powinien zatwierdzić elektryk lub projektant z odpowiednimi uprawnieniami. To krótka weryfikacja, która obejmuje obciążalność, spadek napięcia i ochronę przeciwporażeniową, a jednocześnie chroni instalację przed kosztowną awarią.
