Podłączenie urządzenia do instalacji trójfazowej potrafi wyglądać prosto, dopóki nie trzeba rozpoznać przewodów, dobrać zabezpieczeń i odczytać schematu z tabliczki znamionowej. Wyjaśniam, jak działa zasilanie trzema fazami, czym różni się układ 3P od 3P+N, jak przygotować obwód dla płyty, silnika czy urządzenia sklepowego oraz których błędów nie wolno popełnić.
Najważniejsze zasady bezpiecznego podłączenia trzech faz
- 230/400 V oznacza 230 V między fazą i przewodem neutralnym oraz około 400 V między dwiema fazami.
- Typowy układ urządzenia obejmuje przewody L1, L2, L3, N i PE, ale nie każdy odbiornik potrzebuje przewodu neutralnego.
- O wartości zabezpieczenia decydują moc, przekrój przewodu, długość trasy i sposób ułożenia kabla, a nie sama nazwa urządzenia.
- Kolejność faz ma znaczenie przede wszystkim dla silników i sprężarek, natomiast grzałki zwykle nie wymagają jej kontrolowania.
- Podłączenie i pomiary końcowe powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Co daje instalacja trójfazowa i kiedy jest potrzebna
Instalacja trójfazowa dostarcza energię trzema przewodami fazowymi oznaczanymi jako L1, L2 i L3. Napięcia tych faz są przesunięte względem siebie o 120 stopni, dzięki czemu można zasilać zarówno odbiorniki jednofazowe, jak i urządzenia o dużej mocy.
W polskich instalacjach najczęściej spotyka się układ 230/400 V. Około 230 V występuje między dowolną fazą a przewodem neutralnym N, a około 400 V między dwiema fazami. To właśnie dlatego potoczne określenie „siła” nie oznacza po prostu mocniejszego gniazdka, lecz konkretny sposób rozprowadzenia zasilania.
| Urządzenie | Typowe zasilanie | Co trzeba sprawdzić |
|---|---|---|
| Płyta indukcyjna | 230 V, 2 fazy albo 3 fazy | Schemat zacisków, mostki i ograniczenie mocy |
| Silnik trójfazowy | 3 fazy, czasem bez N | Kierunek obrotów, sposób rozruchu i zabezpieczenie silnikowe |
| Pompa ciepła | Zależnie od modelu 230 V albo 400 V | Wymagania producenta, prąd rozruchowy i osobny obwód |
| Witryna chłodnicza lub agregat | 230 V albo 400 V | Moc sprężarki, zabezpieczenie i warunki pracy ciągłej |
W sklepie, warsztacie czy lokalu gastronomicznym trzy fazy pozwalają zasilać kilka mocnych odbiorników bez przeciążania jednego obwodu. Samo posiadanie przyłącza trójfazowego nie zwiększa jednak automatycznie dostępnej mocy. Trzeba jeszcze sprawdzić moc przyłączeniową oraz wartość zabezpieczenia przedlicznikowego.
Jak wygląda prawidłowe podłączenie urządzenia trójfazowego
Przewody L1, L2, L3, N i PE
W standardowym obwodzie mogą występować trzy fazy, przewód neutralny N oraz przewód ochronny PE. Przewód ochronny ma kolor żółto-zielony, neutralny jest niebieski, a przewody fazowe zwykle mają barwy brązową, czarną lub szarą. Kolor pomaga w identyfikacji, ale nie zastępuje pomiaru, zwłaszcza w starej lub przerabianej instalacji.
Przewód PE służy do ochrony przed porażeniem i łączy metalową obudowę urządzenia z układem ochronnym. Nie wolno zastępować go przewodem neutralnym ani łączyć N z PE w przypadkowym miejscu za wyłącznikiem różnicowoprądowym.
Układ 3P oraz 3P+N
Urządzenie oznaczone jako 3P korzysta z trzech faz. Dotyczy to często silników, grzałek lub urządzeń przemysłowych, które nie potrzebują przewodu neutralnego. Wariant 3P+N wykorzystuje dodatkowo przewód N, na przykład wtedy, gdy urządzenie ma osobne elementy sterujące zasilane napięciem 230 V.
W przypadku płyt indukcyjnych producenci często dopuszczają kilka wariantów zasilania. Takie urządzenie może być opisane jako „400 V 2N”, choć potocznie mówi się o podłączeniu trójfazowym. Oznacza to zwykle wykorzystanie dwóch faz, przewodu neutralnego i ochronnego. Mostki na zaciskach zakłada się wyłącznie zgodnie ze schematem konkretnego modelu.
Przeczytaj również: RJ45 standard A - Jak poprawnie podłączyć sieć i uniknąć błędów?

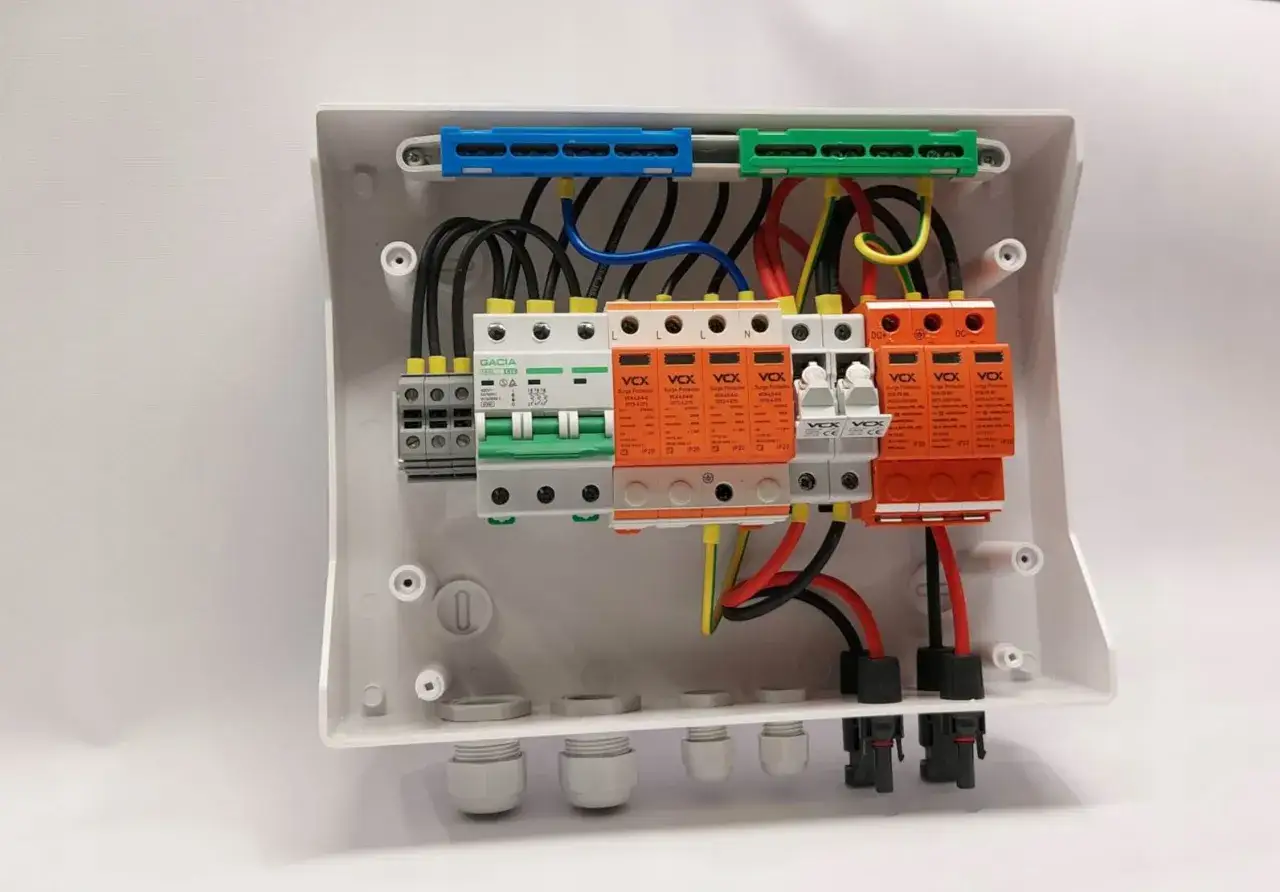

Zabezpieczenia w rozdzielnicy
Obwód powinien mieć właściwie dobrany wyłącznik nadprądowy, a w wielu zastosowaniach również wyłącznik różnicowoprądowy. Aparat musi odłączać odpowiednią liczbę przewodów, a jego parametry powinny pasować do przewodu i charakteru odbiornika.
Nie ma jednego uniwersalnego zestawu typu „zawsze 3 × 16 A”. Takie zabezpieczenie może być właściwe dla konkretnej płyty lub obwodu, ale przy innym urządzeniu będzie zbyt małe albo nie zapewni prawidłowej ochrony. Dobór obejmuje także przekrój żył, długość przewodu, sposób ułożenia oraz spodziewany prąd rozruchowy.
Jak przygotować obwód przed podłączeniem
Najpierw sprawdzam dokumentację urządzenia, a dopiero później instalację. Tabliczka znamionowa podaje moc, napięcie, liczbę faz i często wymagany rodzaj zabezpieczenia. Instrukcja może też wskazywać maksymalny przekrój przewodów, sposób prowadzenia kabla oraz konieczność zastosowania osobnego obwodu.
- Ustal moc urządzenia i jego wymagane napięcie.
- Sprawdź dostępne fazy oraz stan rozdzielnicy.
- Dobierz kabel i zabezpieczenia do obciążenia, długości trasy oraz sposobu montażu.
- Rozdziel obciążenia jednofazowe między L1, L2 i L3.
- Po montażu wykonaj pomiary ochronne i sprawdź działanie zabezpieczeń.
W praktyce często spotyka się przewód pięciożyłowy, na przykład 5 × 2,5 mm² przy określonych obwodach 16 A, ale nie traktuję tego jako gotowej recepty. Ten sam przekrój może być niewystarczający przy długiej trasie, wysokiej temperaturze, kilku kablach ułożonych razem albo większym obciążeniu. Przekrój dobiera się do warunków, nie do przyzwyczajenia instalatora.
W lokalu handlowym dobrze zaplanować obwody z wyprzedzeniem. Osobne zasilanie dla chłodnictwa, pieca, klimatyzacji, ekspresu do kawy czy ładowarki ogranicza wzajemne zakłócenia i ułatwia znalezienie awarii. Zostawienie rezerwy miejsca w rozdzielnicy zwykle kosztuje mniej niż późniejsza przebudowa.
Dlaczego kolejność faz i równomierne obciążenie mają znaczenie
W urządzeniach grzejnych kolejność L1, L2 i L3 zazwyczaj nie wpływa na działanie. Inaczej jest w silnikach trójfazowych. Zamiana dwóch faz może zmienić kierunek obrotów, co w pompie, wentylatorze, sprężarce lub maszynie może prowadzić do złej pracy, a nawet uszkodzenia urządzenia.
Elektryk może sprawdzić kolejność faz odpowiednim miernikiem. Jeżeli silnik obraca się odwrotnie, korekta zwykle polega na zamianie dwóch przewodów fazowych, ale taką pracę wykonuje się po odłączeniu zasilania i zgodnie z dokumentacją producenta.
Równie ważne jest rozłożenie odbiorników jednofazowych. Piekarnik, kasa, oświetlenie, klimatyzator i urządzenia pomocnicze nie powinny być przypadkowo podłączone do jednej fazy. Nierównomierne obciążenie może powodować zadziałanie zabezpieczeń, spadki napięcia i niepotrzebne nagrzewanie przewodów.
Najczęstsze błędy przy podłączaniu trzech faz
- Brak sprawdzenia schematu producenta i podłączenie przewodów według wyglądu poprzedniego urządzenia.
- Założenie, że każde urządzenie opisane jako 400 V wymaga dokładnie takiego samego układu zacisków.
- Łączenie przewodu PE z N w niewłaściwym miejscu.
- Zastosowanie zbyt dużego zabezpieczenia do przewodu o małym przekroju.
- Podłączenie kilku urządzeń dużej mocy do jednego obwodu.
- Brak pomiarów po zakończeniu prac.
- Luźne dokręcenie zacisków, które może powodować grzanie, iskrzenie i uszkodzenie aparatury.
Niepokojące objawy to częste wyłączanie zabezpieczeń, zapach przypalonej izolacji, nagrzewanie wtyczki lub zacisków, migotanie oświetlenia oraz nierówna praca silnika. W takiej sytuacji urządzenie trzeba wyłączyć i zlecić diagnostykę, zamiast montować mocniejszy bezpiecznik. Większe zabezpieczenie nie naprawia przeciążonego obwodu.
Ile kosztuje podłączenie i kiedy potrzebna jest przeróbka instalacji
Samo podłączenie przygotowanego urządzenia przez elektryka kosztuje orientacyjnie 150-450 zł. Niższa cena dotyczy zwykle prostego podpięcia do gotowego obwodu, a wyższa obejmuje dojazd, pomiary, wpis do karty gwarancyjnej albo trudniejszy dostęp.
Jeżeli trzeba doprowadzić nowy przewód, zamontować zabezpieczenia lub rozbudować rozdzielnicę, koszt rośnie. Wykonanie nowego punktu trójfazowego może zaczynać się od około 260 zł netto za punkt, ale kucie ścian, długa trasa kablowa i wymiana części rozdzielnicy są wyceniane osobno.
Przed zamówieniem usługi warto przesłać elektrykowi zdjęcie rozdzielnicy, model urządzenia, długość planowanej trasy oraz informację o mocy przyłączeniowej. Taki zestaw danych pozwala uniknąć wyceny, która po rozpoczęciu pracy nagle rośnie przez brak odpowiedniego kabla lub miejsca na aparaty.
Co sprawdzić przed uruchomieniem urządzenia
Po podłączeniu nie wystarczy sprawdzić, czy urządzenie się włącza. Fachowiec powinien potwierdzić poprawność połączeń, ciągłość przewodu ochronnego, działanie ochrony przeciwporażeniowej oraz zgodność parametrów zabezpieczeń z instalacją.
Przy urządzeniach z silnikiem dochodzi test kierunku obrotów. Przy płycie lub piecu sprawdza się pracę poszczególnych sekcji, a przy wyposażeniu sklepowym również zachowanie urządzenia przy dłuższym obciążeniu. Krótki test bez obciążenia nie zawsze ujawnia problem.
Dokumentacja, opis obwodu w rozdzielnicy i protokół pomiarów są szczególnie przydatne w firmie. Ułatwiają późniejszy serwis, mogą być potrzebne przy gwarancji i ograniczają ryzyko, że kolejna osoba podłączy sprzęt na podstawie błędnych założeń.
Dobrze zaplanowane trzy fazy dają zapas na rozwój lokalu
Najbezpieczniejsze podejście polega na potraktowaniu podłączenia jako części całej instalacji, a nie pojedynczej czynności przy urządzeniu. Trzeba uwzględnić moc przyłączeniową, układ przewodów, zabezpieczenia, równowagę faz i przyszłe odbiorniki.
Jeżeli instalacja jest stara, nie ma czytelnych oznaczeń albo dokumentacja urządzenia budzi wątpliwości, nie warto eksperymentować z mostkami i przewodami. Pomiar oraz kontrola wykonana przez wykwalifikowanego elektryka kosztują znacznie mniej niż naprawa spalonego urządzenia, przestój sklepu czy skutki porażenia.
