Przewód miedziany o przekroju 2,5 mm² najczęściej pracuje w domowych obwodach gniazd zabezpieczonych wyłącznikiem B16, czyli 16 A. Sama wartość obciążalności przewodu może być wyższa, ale zależy od sposobu ułożenia, temperatury, długości trasy i liczby przewodów prowadzonych razem.
Najważniejsze informacje o przewodzie 2,5 mm²
- 16 A to typowe zabezpieczenie obwodu z przewodem miedzianym 2,5 mm².
- Przy napięciu 230 V daje to maksymalnie około 3,68 kW mocy umownej.
- Obciążalność przewodu może wynosić orientacyjnie 18-30 A, zależnie od warunków montażu.
- 20 A lub 25 A nie wolno dobierać wyłącznie na podstawie przekroju żyły.
- Przy długich trasach trzeba sprawdzić także spadek napięcia.
Przewód 2,5 mm² ile amperów wytrzyma w praktyce
W typowej instalacji mieszkaniowej przewód miedziany 2,5 mm² dobiera się do obciążenia 16 A. To rozwiązanie spotykane przy obwodach gniazd wtyczkowych, również tych zasilających sprzęt AGD o umiarkowanej mocy.
Trzeba jednak rozdzielić dwie kwestie. Obciążalność długotrwała oznacza prąd, który może płynąć przez żyłę przez długi czas bez nadmiernego nagrzewania. Z kolei wartość wyłącznika nadprądowego określa, przy jakim prądzie instalacja zostanie odłączona. Zabezpieczenie musi chronić przewód, a nie tylko samo urządzenie.

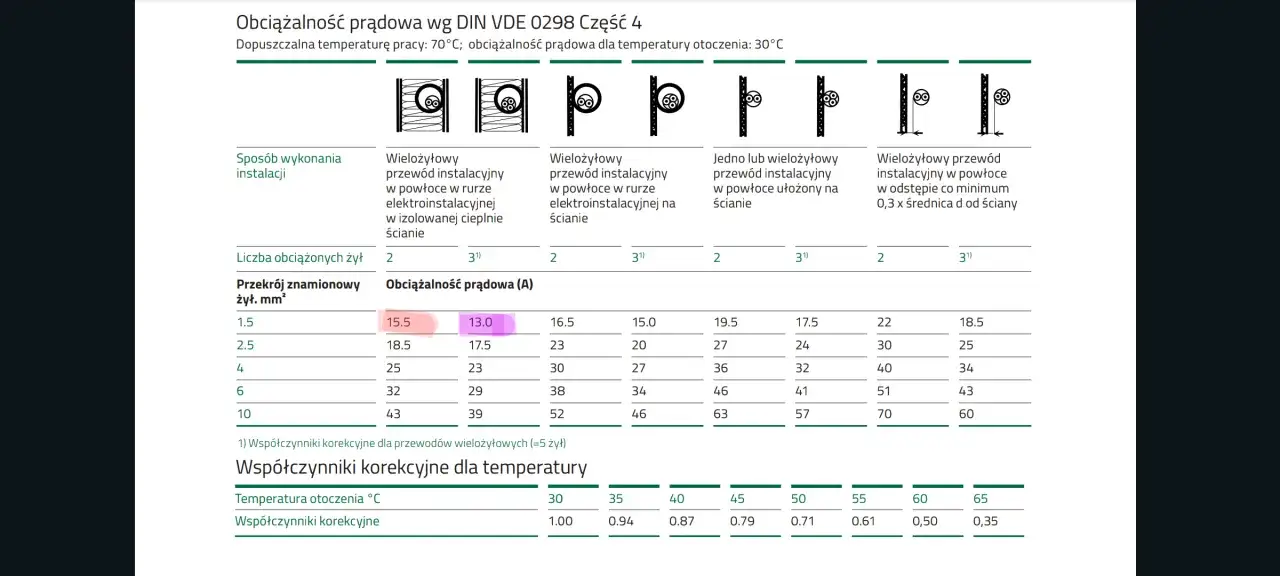

Dla przewodu 2,5 mm² w izolacji PVC, z żyłą miedzianą i bez niekorzystnych współczynników korekcyjnych, orientacyjne wartości wyglądają następująco:
| Sposób ułożenia przewodu | Orientacyjna obciążalność | Praktyczna ocena |
|---|---|---|
| W ścianie z izolacją cieplną | około 16-18 A | Warunki wymagają dokładnego sprawdzenia |
| Pod tynkiem lub w rurze w ścianie | około 18-20 A | Najczęściej stosuje się zabezpieczenie B16 |
| W rurze na powierzchni ściany | około 20-24 A | Lepsze chłodzenie, ale nadal potrzebne są obliczenia |
| Na ścianie lub w dobrze wentylowanej przestrzeni | około 24-30 A | Nie jest to typowy układ dla obwodu podtynkowego |
Są to wartości poglądowe dla przewodów miedzianych z izolacją PVC, przy temperaturze otoczenia około 30°C i typowej liczbie żył obciążonych. W praktyce korzysta się z tabel normy PN-HD 60364-5-52 oraz danych producenta przewodu. Jeśli kilka obwodów biegnie w jednej rurze albo przewód jest przykryty izolacją, dopuszczalny prąd może wyraźnie spaść.
Od czego naprawdę zależy dopuszczalny prąd
Nie istnieje jedna uniwersalna odpowiedź, ile amperów ma każdy przewód 2,5 mm². Przekrój jest ważny, ale równie istotne są warunki, w których przewód oddaje ciepło. Im gorsze chłodzenie, tym mniejszy prąd można dopuścić.
Materiał i rodzaj izolacji
Najczęściej w instalacjach budynkowych spotyka się przewody z żyłami miedzianymi. Przewód aluminiowy o tym samym przekroju nie będzie miał identycznych parametrów, a jego połączenia wymagają większej uwagi ze względu na utlenianie i rozszerzalność cieplną.
Znaczenie ma też izolacja. Przewody z izolacją PVC mają inne dopuszczalne temperatury pracy niż kable z izolacją XLPE lub EPR. Nie można więc bezkrytycznie przenosić tabel z jednego rodzaju kabla na inny.
Sposób ułożenia i temperatura
Przewód swobodnie zawieszony w powietrzu odprowadza ciepło znacznie lepiej niż przewód zamknięty w rurze, bruzdzie albo warstwie wełny czy styropianu. Szczególnie ostrożnie podchodzę do przewodów prowadzonych w ścianach ocieplonych, ponieważ izolacja cieplna ogranicza chłodzenie żyły.
Wysoka temperatura otoczenia również obniża zapas. Dotyczy to między innymi poddaszy, kotłowni, pomieszczeń technicznych i szaf, w których kilka obwodów pracuje obok siebie.
Liczba żył obciążonych
W obwodzie jednofazowym obciążone są zwykle żyła fazowa i neutralna. W obwodzie trójfazowym mogą być obciążone trzy żyły fazowe, a wtedy warunki cieplne są inne. Do tego dochodzi grupowanie przewodów, czyli prowadzenie kilku kabli blisko siebie, co może wymagać zastosowania współczynnika redukcyjnego.
To właśnie dlatego tabelaryczne 24 czy 26 A nie oznacza automatycznie, że można wymienić wyłącznik B16 na B25. Taka zmiana bez sprawdzenia całego obwodu może pozbawić przewód właściwej ochrony.
Jaką moc można podłączyć do obwodu 16 A
Dla instalacji jednofazowej 230 V prosty przelicznik wygląda tak: moc w watach wynika z napięcia pomnożonego przez prąd. Obwód zabezpieczony wyłącznikiem 16 A daje więc teoretycznie około 3680 W.
| Prąd | Moc przy 230 V | Przykładowa interpretacja |
|---|---|---|
| 10 A | około 2300 W | Czajnik lub odkurzacz używany osobno |
| 16 A | około 3680 W | Typowy obwód gniazd 2,5 mm² |
| 20 A | około 4600 W | Wymaga sprawdzenia instalacji i zabezpieczenia |
| 25 A | około 5750 W | Nie jest standardowym wyborem dla typowego obwodu gniazd |
Nie należy jednak traktować 3,68 kW jako mocy, którą można stale wykorzystywać bez żadnych zastrzeżeń. Czajnik o mocy 2,2 kW pobiera około 9,6 A, a grzejnik 3 kW około 13 A. Gdy oba urządzenia pracują jednocześnie, obciążenie zbliża się już do granicy obwodu 16 A.
W sklepie, lokalu usługowym albo na zapleczu podobny problem pojawia się przy jednoczesnym podłączeniu lodówki, ekspresu do kawy, kuchenki mikrofalowej i grzejnika. Suma mocy urządzeń ma znaczenie, ale trzeba uwzględnić także ich cykle pracy i prądy rozruchowe, zwłaszcza w przypadku silników i sprężarek.
Przy instalacji trójfazowej obliczenia wyglądają inaczej. Dla symetrycznego obciążenia 400 V i 16 A teoretyczna moc czynna wynosi około 11 kW, jednak zależy od współczynnika mocy, sposobu rozłożenia obciążenia i rodzaju odbiornika. Taki obwód powinien być oceniany jako całość, a nie przez proste pomnożenie parametrów jednej żyły.
Dlaczego najczęściej stosuje się zabezpieczenie B16
Wyłącznik nadprądowy B16 jest popularny w obwodach gniazd z przewodem 2,5 mm², ponieważ dobrze łączy ochronę przewodu z typowym charakterem obciążeń domowych. Litera B oznacza charakterystykę wyzwalania, a liczba 16 informuje o prądzie znamionowym urządzenia.
Wyłącznik C16 również ma prąd znamionowy 16 A, ale toleruje większy krótkotrwały prąd przy rozruchu. Nie jest przez to „mocniejszą wersją” B16. Charakterystyka C wymaga między innymi sprawdzenia impedancji pętli zwarcia, dlatego nie powinno się zamieniać B16 na C16 wyłącznie dlatego, że poprzedni wyłącznik często wyłącza obwód.
Przeczytaj również: Jak używać multimetru - Poznaj zasady i unikaj częstych błędów
Najczęstsze błędy przy przewodzie 2,5 mm²
- Wymiana B16 na B20 lub B25 bez sprawdzenia obciążalności przewodu.
- Ignorowanie długości trasy i spadku napięcia.
- Prowadzenie wielu kabli w jednej rurze bez zastosowania współczynników korekcyjnych.
- Łączenie przewodów aluminiowych i miedzianych bez odpowiednich złączek.
- Traktowanie wyłącznika różnicowoprądowego jako ochrony przed przeciążeniem.
- Podłączanie kilku urządzeń dużej mocy do jednego obwodu gniazd.
Wyłącznik różnicowoprądowy chroni przede wszystkim przed prądem upływu, na przykład przy uszkodzeniu izolacji. Nie zastępuje wyłącznika nadprądowego i nie rozwiązuje problemu zbyt dużego obciążenia przewodu.
Co zmienia długość przewodu
Nawet jeśli przewód nie przegrzewa się od samego prądu, zbyt długa trasa może powodować nadmierny spadek napięcia. Objawem bywają problemy z uruchamianiem urządzeń, przygasanie oświetlenia albo spadek wydajności sprzętu z silnikiem.
Dla miedzianego przewodu 2,5 mm² przy obciążeniu 16 A i trasie długości 20 m w jedną stronę spadek napięcia wynosi orientacyjnie 4,7 V, czyli około 2% napięcia 230 V. Jest to szacunek przy temperaturze żyły zbliżonej do 20°C. Po nagrzaniu rezystancja miedzi rośnie, więc wynik może być mniej korzystny.
Przy większych odległościach, na przykład przy zasilaniu garażu, warsztatu, pawilonu handlowego albo urządzenia ogrodowego, sam przekrój 2,5 mm² może okazać się niewystarczający. Wtedy dobiera się większy przekrój nie tylko ze względu na ampery, lecz także na dopuszczalny spadek napięcia i warunki zwarciowe.
Ja traktuję szybkie tabele jako dobry punkt wyjścia, ale nie jako gotowy projekt. Jeśli obwód ma zasilać urządzenie dużej mocy, biegnie na zewnątrz, jest długi lub znajduje się w izolacji cieplnej, końcowy dobór powinien sprawdzić elektryk z odpowiednimi kwalifikacjami.
Najbezpieczniejsza decyzja dla instalacji 2,5 mm²
Jeżeli chodzi o typowy miedziany przewód 2,5 mm² ułożony w mieszkaniu pod tynkiem lub w rurze, najczęściej właściwą odpowiedzią jest obwód 16 A i około 3,68 kW przy 230 V. Wyższe wartości mogą być dopuszczalne w konkretnych warunkach, ale wymagają sprawdzenia tabel obciążalności, korekt temperatury i grupowania oraz skuteczności ochrony przeciwporażeniowej.
Największy błąd polega na utożsamianiu przekroju z jedną stałą liczbą amperów. W praktyce liczy się cały układ: przewód, sposób jego ułożenia, zabezpieczenie, długość trasy i charakter podłączonych urządzeń. Taka ocena pozwala uniknąć zarówno niepotrzebnego przewymiarowania instalacji, jak i ryzykownego przeciążenia żył.
