Najwięcej pytań budzi dziś oświetlenie i gniazda na jednym obwodzie, bo w praktyce chodzi nie tylko o wygodę, ale też o bezpieczeństwo, awaryjność i zgodność z przepisami. W tym tekście wyjaśniam, kiedy taki układ jest błędem, co mówią obowiązujące zasady w Polsce i jak rozsądnie rozdzielić instalację w mieszkaniu, sklepie albo na zapleczu. To temat, który szybko pokazuje różnicę między instalacją „działającą” a instalacją naprawdę dobrze zaprojektowaną.
Najważniejsze zasady są prostsze, niż się wydaje
- W mieszkaniu obwody oświetlenia i gniazd powinny być rozdzielone, a nie mieszane na jednej linii.
- Przepisy wymagają wydzielonych obwodów dla oświetlenia, gniazd ogólnych, gniazd w łazience, gniazd w kuchni i odbiorników wymagających osobnego zabezpieczenia.
- Wspólny obwód zwiększa ryzyko, że jedna awaria wyłączy jednocześnie światło i zasilanie urządzeń.
- W sklepie, biurze lub zapleczu handlowym taki układ jest jeszcze mniej wygodny, bo potrafi zatrzymać pracę kilku stref naraz.
- Najlepszy efekt daje podział na funkcje: osobne linie dla światła, gniazd i sprzętu o większym poborze mocy.

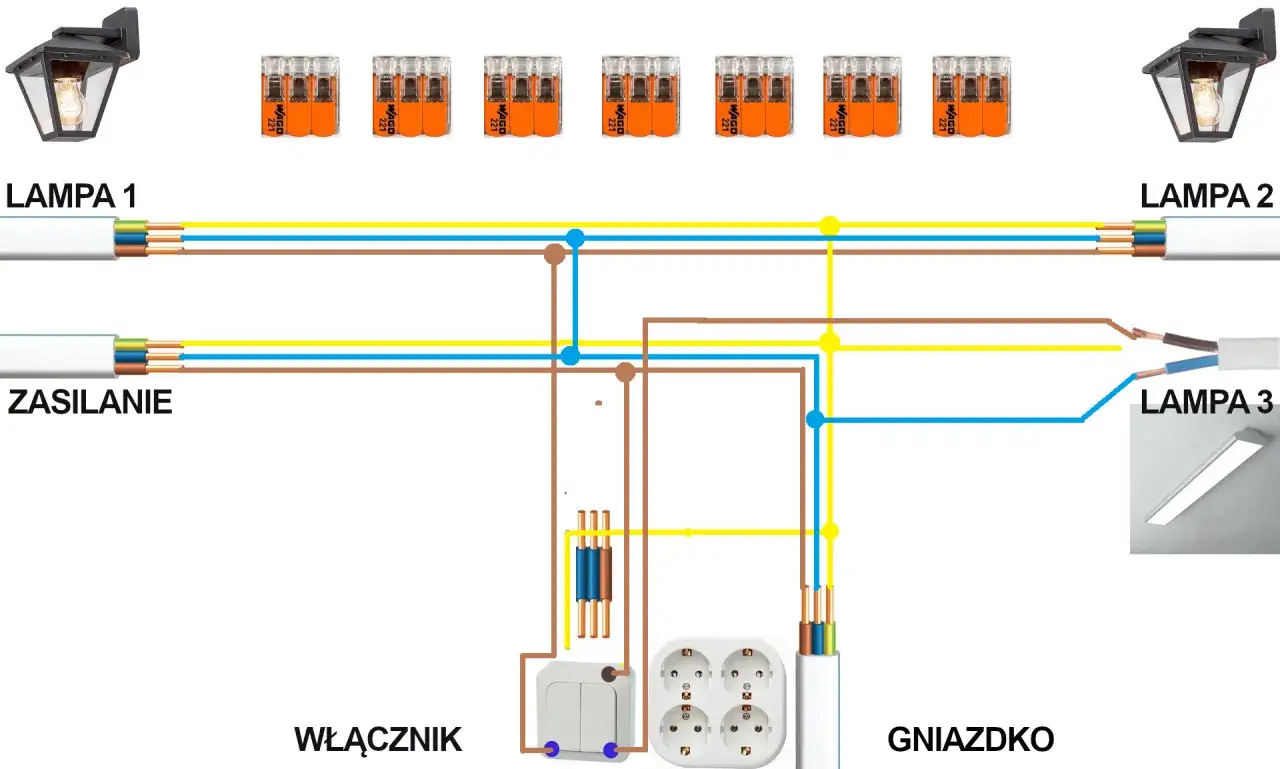

Czy wolno łączyć oświetlenie i gniazda na jednym obwodzie
W nowych mieszkaniach odpowiedź jest krótka: nie powinno się tego robić. W praktyce oznacza to, że wspólny obwód dla lamp i gniazd nie jest rozwiązaniem, które warto planować od zera, zwłaszcza przy remoncie albo budowie nowej instalacji. W starszych lokalach taki układ można jeszcze spotkać, ale sama jego obecność nie oznacza, że instalacja jest dziś dobra, bezpieczna albo zgodna z aktualnymi wymaganiami.
Najważniejsza różnica jest prosta: jeśli światło i gniazda są rozdzielone, awaria jednego obwodu zwykle nie paraliżuje całego pomieszczenia. Gdy wszystko jest spięte razem, jeden problem potrafi odciąć zarówno lampę, jak i urządzenie podłączone do gniazda. To właśnie dlatego ten układ jest traktowany jako kompromis z minionej epoki, a nie standard, do którego warto wracać.
Co mówią przepisy i normy w Polsce
Obowiązujące warunki techniczne dla budynków wskazują wprost, że w mieszkaniu należy stosować wyodrębnione obwody: oświetlenia, gniazd wtyczkowych ogólnego przeznaczenia, gniazd w łazience, gniazd w kuchni oraz obwody dla odbiorników wymagających indywidualnego zabezpieczenia. To ważne nie dlatego, że brzmi formalnie, ale dlatego, że porządkuje całą instalację i ogranicza skutki awarii.
Ogólne zasady dla instalacji elektrycznych mówią też o stosowaniu zabezpieczeń nadprądowych, urządzeń różnicowoprądowych, przewodów ochronnych oraz rozwiązań zapewniających selektywność działania zabezpieczeń. W praktyce instalacja ma nie tylko działać, ale też dać się bezpiecznie obsługiwać, sprawdzać i modernizować. Tego nie da się osiągnąć, jeśli wszystkie funkcje wrzuca się do jednego koszyka.W budynkach wielorodzinnych obwody odbiorcze prowadzi się w obrębie każdego mieszkania lub lokalu użytkowego, a części wspólne mają własne zasilanie. To dobrze pokazuje kierunek, w jakim idzie projektowanie instalacji: podział ma zwiększać niezawodność i ograniczać skutki uszkodzeń, a nie tylko ułatwiać montaż.
Dlaczego wspólny obwód zwykle robi więcej szkody niż pożytku
Na papierze takie połączenie wygląda oszczędnie. W praktyce oszczędność jest pozorna, bo później pojawiają się problemy z użytkowaniem, serwisem i bezpieczeństwem. Wystarczy włączyć odkurzacz, czajnik albo inne urządzenie o większym poborze mocy, żeby zabezpieczenie zadziałało i odcięło też oświetlenie. W mieszkaniu jest to uciążliwe, a w sklepie albo małym lokalu usługowym może być po prostu kosztowne.
Największy problem polega na tym, że awaria jednego elementu wpływa na całą strefę. Gdy przepali się lampa albo dojdzie do zwarcia po stronie gniazda, użytkownik traci wszystko naraz. W pomieszczeniach handlowych oznacza to często przerwanie obsługi klienta, wyłączenie terminali, kas czy oświetlenia ekspozycyjnego. Zamiast prostego serwisu masz przestój.
| Aspekt | Wspólny obwód | Osobne obwody |
|---|---|---|
| Awaria | Jedna usterka może zgasić światło i odciąć gniazda jednocześnie | Problem zwykle dotyczy tylko jednej funkcji lub strefy |
| Przeciążenie | Łatwiej o zadziałanie zabezpieczenia przy większym obciążeniu | Obciążenie rozkłada się na kilka linii |
| Serwis | Trudniej ustalić, co dokładnie powoduje problem | Lokalizacja usterki jest prostsza |
| Wygoda | Awaria jednego urządzenia potrafi wyłączyć całe pomieszczenie | Użytkowanie jest stabilniejsze i przewidywalne |
| Rozbudowa | Modernizacja szybko robi się kłopotliwa | Łatwiej dodać kolejne obwody lub zmienić układ |
Jak wygląda dobry podział w domu, sklepie i zapleczu
Rozsądna instalacja nie musi być skomplikowana, ale musi być logiczna. Najpierw wydziela się oświetlenie, potem gniazda ogólne, a na końcu odbiorniki, które mają większy pobór mocy albo pracują stale. Taki podział sprawdza się zarówno w mieszkaniu, jak i w lokalu handlowym, gdzie ciągłość zasilania bywa jeszcze ważniejsza.
W mieszkaniu

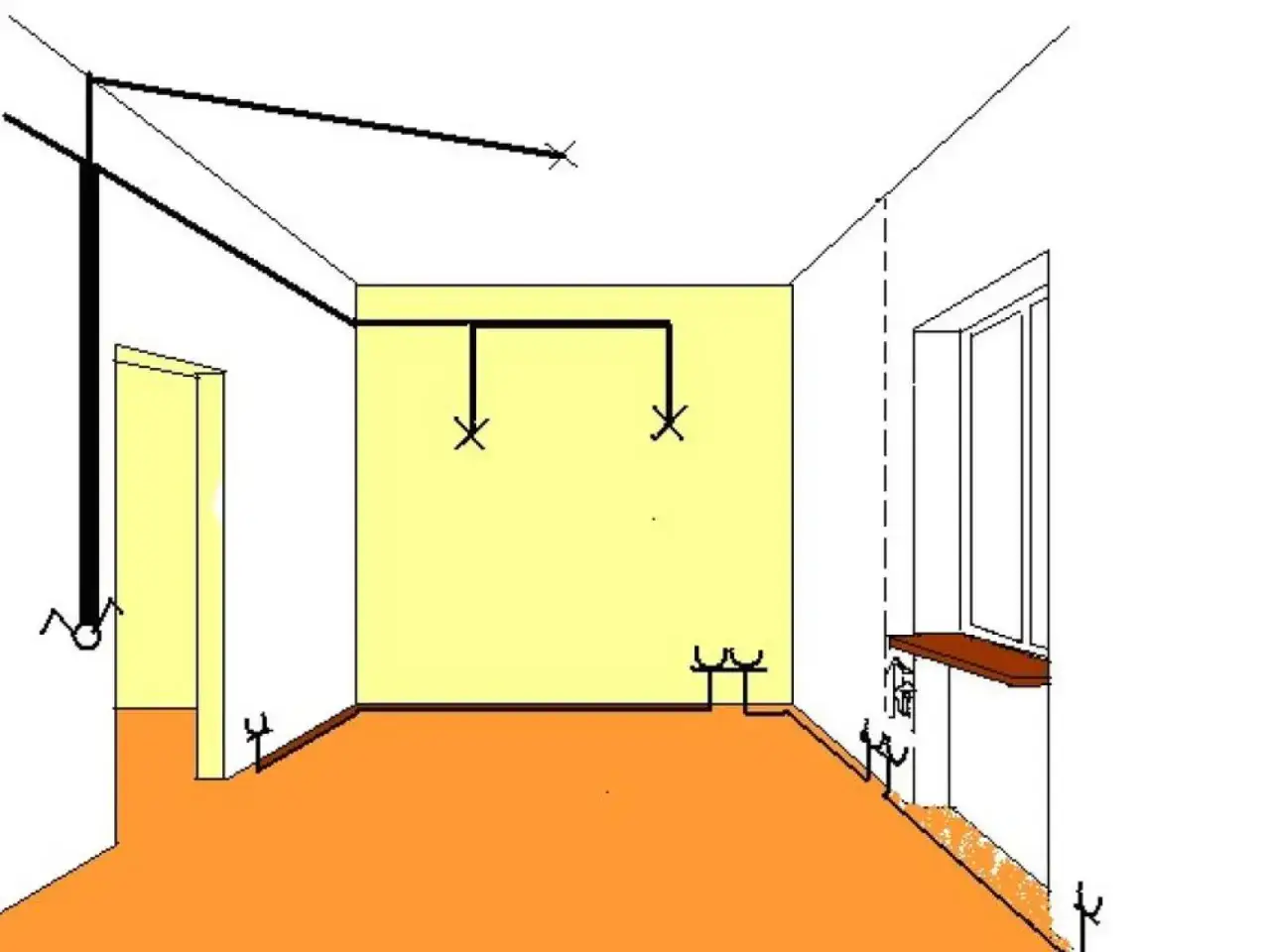

W typowym mieszkaniu lampy powinny mieć własny obwód, a gniazda własny. Dzięki temu wyłączenie czajnika, odkurzacza czy ładowarki nie gasi całego pokoju. Dobrą praktyką jest też rozdzielenie instalacji na strefy, na przykład osobno parter i piętro albo salon i część nocną. W kuchni i łazience warto zachować jeszcze większą ostrożność, bo tam obciążenie i warunki pracy są wyraźnie trudniejsze.
W sklepie i lokalu usługowym
W handlu wspólny obwód jest szczególnie niepraktyczny. Oświetlenie sali sprzedaży, gniazda dla terminali, komputerów, monitoringu czy małych urządzeń pomocniczych powinny być traktowane osobno. Jeśli wszystko spadnie na jedną linię, jeden problem może wyłączyć światło nad ekspozycją i jednocześnie zatrzymać kasę albo urządzenia na zapleczu. To już nie jest drobna niedogodność, tylko realne ryzyko przestoju.
W sklepie warto myśleć nie tylko o samej sprzedaży, ale też o zapleczu. Osobne zasilanie dla chłodnictwa, osobne dla oświetlenia magazynu i osobne dla gniazd roboczych daje większą kontrolę nad całym lokalem. Taki układ jest bardziej odporny na awarie i po prostu łatwiejszy w codziennym użyciu.
Przeczytaj również: Jak podłączyć kamerę bez rejestratora - Jak to zrobić poprawnie?
Na zapleczu i w magazynie
Na zapleczu często używa się sprzętu o zmiennym poborze mocy: odkurzaczy, ładowarek, drukarek, drobnych urządzeń serwisowych czy sprzętu IT. Tu wspólne prowadzenie z oświetleniem bywa szczególnie kłopotliwe, bo obciążenie zmienia się w ciągu dnia. Oddzielna linia dla światła i oddzielna dla gniazd pozwala uniknąć sytuacji, w której zwykłe podłączenie urządzenia na chwilę wyłącza całą strefę pracy.
Co sprawdzić przed remontem albo odbiorem
Jeśli instalacja ma być modernizowana, warto zacząć od rozdzielnicy. Dobrze opisana tablica to pierwszy sygnał, że ktoś panował nad układem. Brak opisów, przypadkowe połączenia albo wyłączniki, które gaszą wszystko naraz, zwykle oznaczają, że instalacja wymaga uporządkowania, a nie tylko kosmetycznej poprawki.
- Sprawdź, czy obwody są opisane według funkcji i stref, a nie ogólnie typu „pokój 1”.
- Upewnij się, że zgaśnięcie lamp nie wyłącza gniazd w tym samym pomieszczeniu.
- Zwróć uwagę, czy sprzęty o większym poborze mocy mają własne zabezpieczenia.
- Oceń, czy instalacja przewiduje rezerwę na przyszłe obwody, a nie tylko stan „na styk”.
- Po remoncie zleć pomiary i odbiór osobie z odpowiednimi uprawnieniami.
To ostatnie jest ważne, bo sama estetyka wykonania nie mówi nic o poprawności elektrycznej. Instalacja może wyglądać schludnie, a mimo to mieć zły podział obwodów, błędne zabezpieczenia albo problemy z selektywnością.
Kiedy wspólny obwód bywa spotykany
Najczęściej w starych mieszkaniach, małych pomieszczeniach gospodarczych, altanach, garażach albo w instalacjach wykonanych etapami. Zdarza się też w starszych lokalach usługowych, gdzie przez lata dokładano kolejne elementy bez pełnej modernizacji rozdzielnicy. To jednak opis stanu istniejącego, a nie argument za tym, żeby taki sam układ powielać podczas remontu.
Jeżeli modernizacja jest prowadzona stopniowo, lepiej najpierw wydzielić najważniejsze strefy: oświetlenie, gniazda ogólne i sprzęt, który nie powinien tracić zasilania przy najmniejszym przeciążeniu. Zostawienie wszystkiego „na później” zwykle kończy się tym, że układ pozostaje stary przez kolejne lata.
Najrozsądniejsze zasady projektowe na dziś
- Nie łącz światła z gniazdami, jeśli projektujesz nową instalację.
- Oddziel oświetlenie od gniazd ogólnych już na poziomie rozdzielnicy.
- Wydziel kuchnię, łazienkę i odbiorniki o większej mocy.
- W lokalu handlowym rozdziel salę sprzedaży, zaplecze i sprzęt krytyczny dla pracy.
- Opisuj obwody jasno, bo bez tego nawet dobra instalacja staje się trudna w obsłudze.
- Nie traktuj starego układu jako wzorca tylko dlatego, że „od lat działa”.
W dobrze zaprojektowanej instalacji chodzi o coś więcej niż zgodność na papierze. Chodzi o to, żeby jedno drobne zdarzenie nie wyłączało połowy lokalu, nie utrudniało pracy i nie zmuszało do szukania awarii tam, gdzie problemem jest po prostu zły podział obwodów.
