Rozdzielnica to serce instalacji, ale jej jakość widać nie po samym pudełku, tylko po tym, co znajduje się w środku i jak to jest ułożone. Poniżej znajdziesz praktyczny opis, jakie elementy rozdzielni elektrycznej pojawiają się najczęściej, do czego służą i które z nich naprawdę wpływają na bezpieczeństwo oraz wygodę serwisu. To ważne nie tylko w domu, ale też w sklepie, biurze czy małym lokalu usługowym, gdzie awaria jednego obwodu potrafi zatrzymać pracę całego miejsca.
Najkrócej mówiąc, rozdzielnica ma chronić, dzielić i dawać kontrolę nad obwodami
- Najważniejsze są trzy grupy części: aparatura ochronna, elementy podziału zasilania i osprzęt montażowy.
- Rozłącznik główny, wyłączniki nadprądowe, RCD/RCBO i ochronnik przepięciowy to zwykle rdzeń dobrze zorganizowanej rozdzielnicy.
- Szyna DIN, listwy N i PE oraz szyny grzebieniowe decydują o tym, czy całość da się czytać i serwisować bez chaosu.
- W domu układ bywa prostszy, a w sklepie lub lokalu usługowym dochodzą osobne obwody dla oświetlenia, kas, chłodzenia, monitoringu i sterowania.
- Najczęstsze problemy nie wynikają z braku jednego aparatu, tylko z przeładowania, złego podziału obwodów i braku rezerwy miejsca.
Najważniejsze elementy rozdzielni elektrycznej i ich funkcje
Nie każda rozdzielnica wygląda tak samo, ale w praktyce najczęściej spotyka się podobny zestaw komponentów. Część z nich odpowiada za ochronę ludzi i instalacji, inne za porządek w okablowaniu, a jeszcze inne za wygodne sterowanie odbiorami.
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Obudowa i drzwi | Chronią aparaturę przed dotykiem, kurzem i uszkodzeniami mechanicznymi. | Bez dobrej obudowy nawet poprawnie dobrane aparaty nie tworzą bezpiecznego zestawu. |
| Szyna DIN | Służy do montażu aparatury modułowej. | Utrzymuje porządek i pozwala łatwo rozbudować układ. |
| Rozłącznik lub wyłącznik główny | Odłącza zasilanie całej rozdzielnicy. | Ułatwia bezpieczną pracę przy serwisie i awaryjne wyłączenie instalacji. |
| Wyłączniki nadprądowe | Chronią obwody przed przeciążeniem i zwarciem. | To podstawowe zabezpieczenie poszczególnych linii, na przykład oświetlenia, gniazd albo urządzeń stałych. |
| Wyłączniki różnicowoprądowe | Reagują na prądy upływu i wspierają ochronę przeciwporażeniową. | W wielu układach są jednym z najważniejszych elementów bezpieczeństwa. |
| RCBO | Łączy funkcję nadprądową i różnicowoprądową w jednym aparacie. | Dobre rozwiązanie, gdy chcesz ograniczyć wpływ awarii do jednego obwodu. |
| Ogranicznik przepięć | Pomaga chronić instalację i elektronikę przed skokami napięcia. | Coraz ważniejszy tam, gdzie działa sprzęt elektroniczny, systemy alarmowe i automatyka. |
| Szyna grzebieniowa lub blok rozdzielczy | Rozprowadza zasilanie do kilku aparatów. | Przyspiesza montaż i zmniejsza liczbę przewodów w środku. |
| Listwy N i PE | Porządkują przewody neutralne i ochronne. | Ułatwiają diagnostykę i zmniejszają ryzyko błędów przy podłączeniach. |
| Styczniki, przekaźniki, zegary i liczniki | Sterują większymi odbiorami albo czasem pracy wybranych obwodów. | W lokalach i obiektach handlowych są szczególnie przydatne do oświetlenia, wentylacji czy reklamy świetlnej. |
Najważniejsze zastrzeżenie: nie każda rozdzielnica ma wszystkie z wymienionych części. W mieszkaniu wystarczy zwykle prostszy układ, natomiast w sklepie, punkcie usługowym albo małym zapleczu handlowym szybko pojawiają się dodatkowe obwody i elementy sterujące.

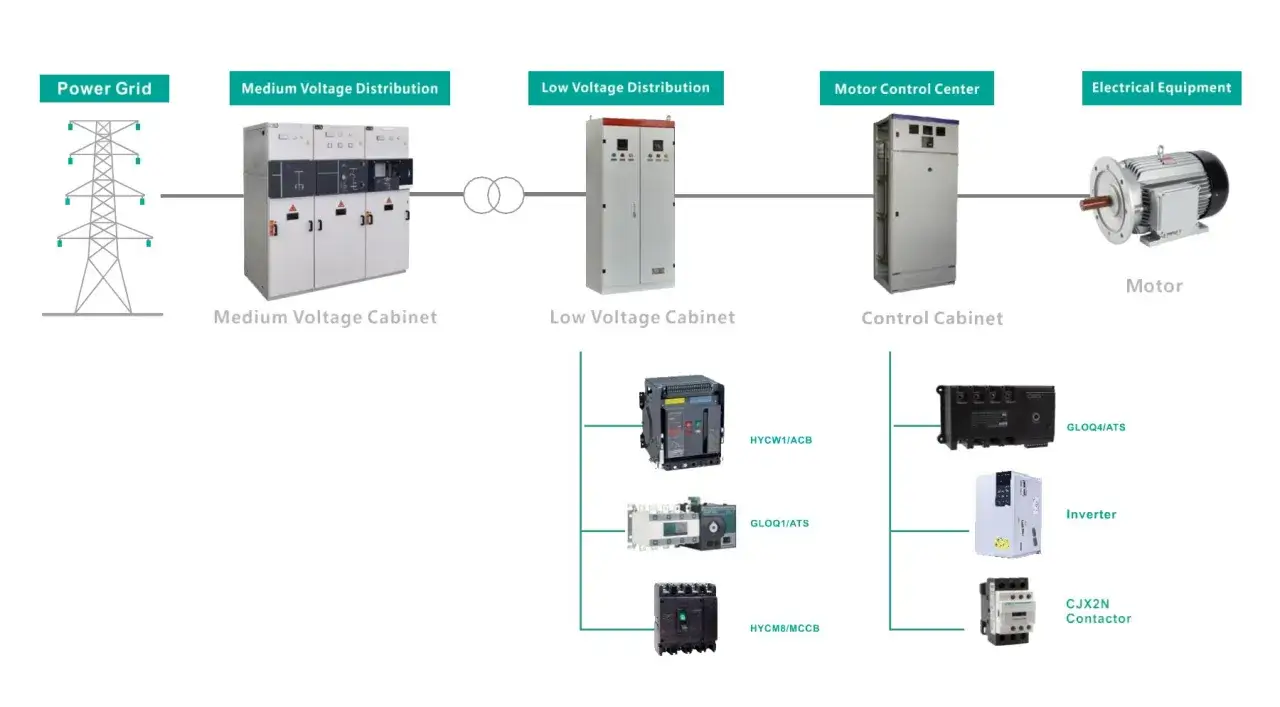

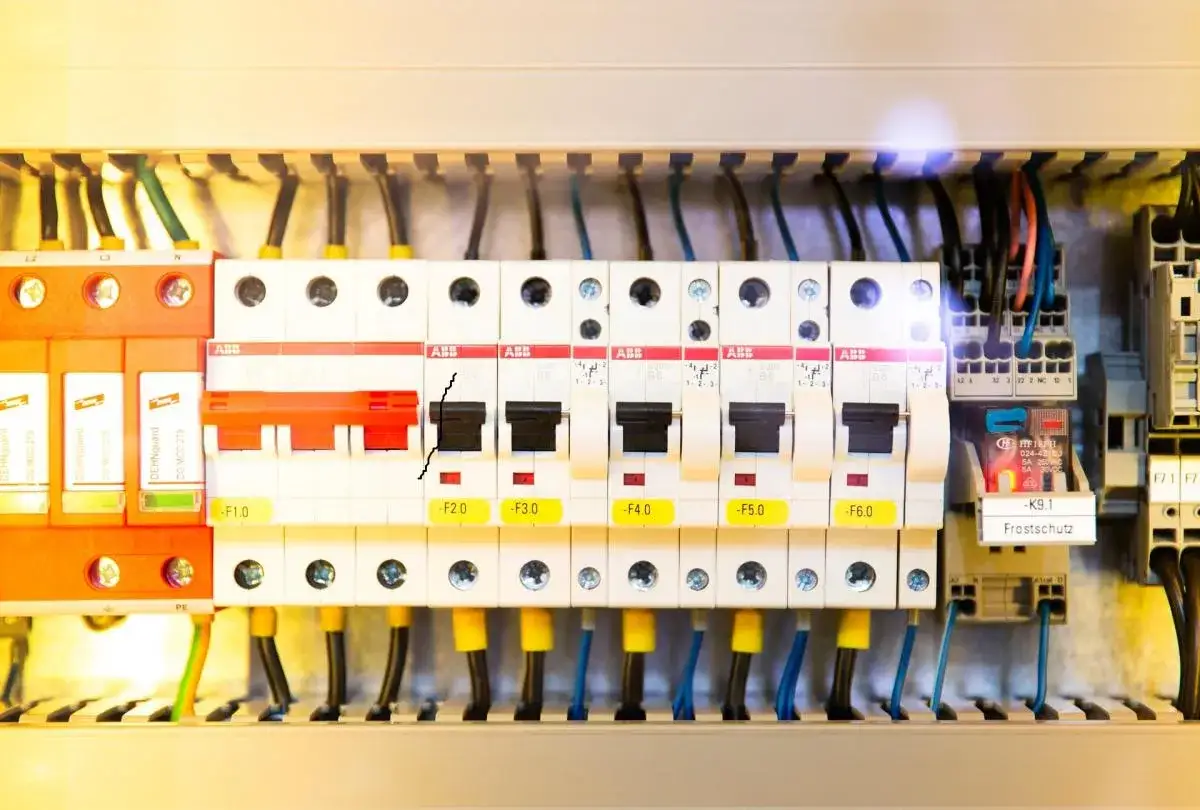

Jak układa się wnętrze rozdzielnicy, żeby było czytelnie i bezpiecznie
Dobrze zaprojektowane wnętrze nie jest kwestią estetyki, tylko bezpieczeństwa i serwisu. Zasilanie powinno wejść do rozdzielnicy w sposób uporządkowany, a dalej trafić kolejno na elementy główne, ochronę przepięciową, podział na obwody i listwy zaciskowe.
Najpierw zasilanie, potem podział na obwody
W praktyce najpierw spotkasz rozłącznik główny, a za nim elementy, które rozdzielają i zabezpieczają poszczególne linie. Taki układ pozwala szybko odłączyć całość, a potem bez zgadywania sprawdzić, który obwód odpowiada za dany odbiornik.
Rezerwa miejsca robi różnicę
Wolne moduły nie są stratą miejsca. To realny zapas na przyszłość, na przykład po dołożeniu klimatyzacji, ładowarki do auta, nowych stref oświetlenia albo dodatkowych urządzeń w sklepie. Jeśli wszystko jest zapełnione do końca, każda modernizacja robi się droższa i bardziej kłopotliwa.
Przeczytaj również: Oświetlenie i gniazda na jednym obwodzie - Czy można je łączyć?
Opisy obwodów oszczędzają czas
Przy awarii rzadko problemem jest sam aparat. Częściej chodzi o to, że nikt nie wie, który wyłącznik zasila kasę fiskalną, lodówkę, alarm czy gniazda w magazynku. Dlatego czytelne opisy, numeracja i logiczne grupowanie obwodów mają większą wartość, niż wygląda to na pierwszy rzut oka.
W dobrze zrobionej rozdzielnicy przewody nie są skrzyżowane bez potrzeby, nie wiszą luźno i nie są dociśnięte na siłę. Porządek przy zaciskach i listwach N/PE ma znaczenie także wtedy, gdy po latach trzeba znaleźć usterkę albo wykonać przegląd.
Co zmienia typ obiektu i dlaczego sklep potrzebuje innego układu niż mieszkanie
W domu priorytetem jest zwykle prostota. W sklepie, lokalu usługowym albo małym biurze ważniejsza staje się ciągłość pracy, bo jeden problem techniczny może zatrzymać sprzedaż, monitoring albo chłodzenie towaru. To właśnie dlatego rozdzielnica dla obiektu handlowego często zawiera więcej obwodów i więcej elementów sterujących.
| Obiekt | Typowe potrzeby | Co często dochodzi w rozdzielnicy |
|---|---|---|
| Mieszkanie lub dom | Oświetlenie, gniazda, kuchnia, łazienka, podstawowe AGD. | Wyłączniki nadprądowe, RCD, czasem ochronnik przepięć. |
| Sklep lub lokal usługowy | Oświetlenie stref sprzedaży, kasa, chłodzenie, wentylacja, monitoring, alarm, reklama świetlna. | Więcej obwodów, styczniki, przekaźniki czasowe, liczniki, osobne zabezpieczenia dla newralgicznych urządzeń. |
| Mały obiekt z automatyką | Automatyczne sterowanie temperaturą, czasem pracy lub dostępem. | Elementy sterujące, moduły pomiarowe, czasem integracja z BMS lub prostą automatyką lokalną. |
W handlu jedna awaria ma zwykle większy koszt niż w mieszkaniu. Jeśli z jednego obwodu zasilasz kilka krytycznych urządzeń, wyłączenie może zatrzymać całą zmianę albo wymusić zamknięcie lokalu. Dlatego w lokalach komercyjnych tak ważne jest rozdzielanie odbiorów, zamiast „upychania” wszystkiego na jednej linii.
Im więcej elektroniki w obiekcie, tym bardziej opłaca się myśleć o podziale obwodów, ochronie przepięciowej i sensownej rezerwie miejsca. To zwykle bardziej praktyczne niż dokładanie kolejnego przypadkowego zabezpieczenia w ciemno.
Najczęstsze błędy, które wychodzą dopiero po pierwszej awarii
- Za mała obudowa - przewody są wtedy ściśnięte, trudniej zrobić porządek i szybciej rośnie ryzyko błędu przy serwisie.
- Zbyt wiele obwodów pod jednym RCD - pojedyncza usterka potrafi wyłączyć zbyt duży fragment instalacji, a w sklepie także ważny fragment pracy.
- Brak ochrony przepięciowej - szczególnie bolesny w instalacjach z elektroniką, automatyką i systemami bezpieczeństwa.
- Mieszanie przewodów neutralnych i ochronnych - utrudnia diagnostykę i może prowadzić do nieprawidłowej pracy zabezpieczeń.
- Brak opisu obwodów - mało widoczny problem, który zamienia prostą usterkę w długie szukanie przyczyny.
- Brak rezerwy na przyszłość - modernizacja staje się wtedy droższa, bo trzeba przebudować nie tylko aparaty, ale też układ przewodów.
Warto też pamiętać, że rozdzielnica to nie zbiór przypadkowych aparatów. W praktyce liczy się cały zestaw, czyli obudowa, chłodzenie, odstępy, połączenia i zgodność z wymaganiami dla rozdzielnic niskonapięciowych. Sam dobry wyłącznik nie naprawi źle złożonego wnętrza.
Kiedy rozbudowa albo przebudowa rozdzielnicy ma sens
Modernizacja nie musi oznaczać wymiany wszystkiego. Czasem wystarczy uporządkować obwody, dołożyć ochronę przepięciową albo rozdzielić obciążenia. Są jednak sytuacje, w których zwykłe „dorzucenie modułu” nie wystarczy.
- Gdy dochodzą nowe odbiorniki, na przykład klimatyzacja, ładowarka samochodowa, dodatkowe chłodzenie albo nowa linia oświetlenia.
- Gdy w lokalu handlowym zmienia się układ sali sprzedaży i trzeba inaczej rozdzielić strefy, zaplecze oraz urządzenia krytyczne.
- Gdy zabezpieczenia zaczynają wybijać bez logicznej przyczyny i trzeba sprawdzić obciążenia, selektywność oraz sposób podziału obwodów.
- Gdy w rozdzielnicy brakuje miejsca na bezpieczne prowadzenie przewodów i czytelne oznaczenia.
- Gdy instalacja została rozbudowana o fotowoltaikę, pompę ciepła, automatykę lub więcej elektroniki niż przewidziano na początku.
Jeśli po otwarciu rozdzielnicy widzisz chaos, prowizorkę i brak opisów, to zwykle znak, że nie brakuje jednego elementu, tylko porządku w całym układzie. Właśnie od tego zależy, czy instalacja będzie wygodna w codziennym użyciu i bezproblemowa przy awarii.
