Łącznik krzyżowy pozwala wygodnie sterować jednym światłem z kilku miejsc, ale działa poprawnie tylko w układzie z dwoma łącznikami schodowymi po bokach. Poniżej wyjaśniam, jak podłączyć łącznik krzyżowy w instalacji oświetleniowej, tak aby sterowanie działało z kilku punktów bez przypadkowego zamieniania przewodów. Znajdziesz tu schemat działania, kolejność montażu, listę rzeczy do sprawdzenia przed pracą i typowe błędy, które najczęściej psują całą instalację.
Kluczowe informacje do sprawdzenia przed montażem
- Łącznik krzyżowy nie działa samodzielnie - zawsze współpracuje z dwoma łącznikami schodowymi.
- W torze przełączania biegną tylko przewody korespondencyjne; neutralny i ochronny prowadzi się do oprawy, nie przez mechanizm.
- Krzyżowy wpina się między dwie pary żył biegnących między łącznikami schodowymi.
- Przed montażem sprawdź głębokość puszki, oznaczenia zacisków i parametry samego mechanizmu.
- Jeśli w instalacji brakuje żył, nie da się tego sensownie „obejść” samą zamianą przewodów.
- Pracuj tylko przy odłączonym zasilaniu i potwierdź brak napięcia miernikiem.

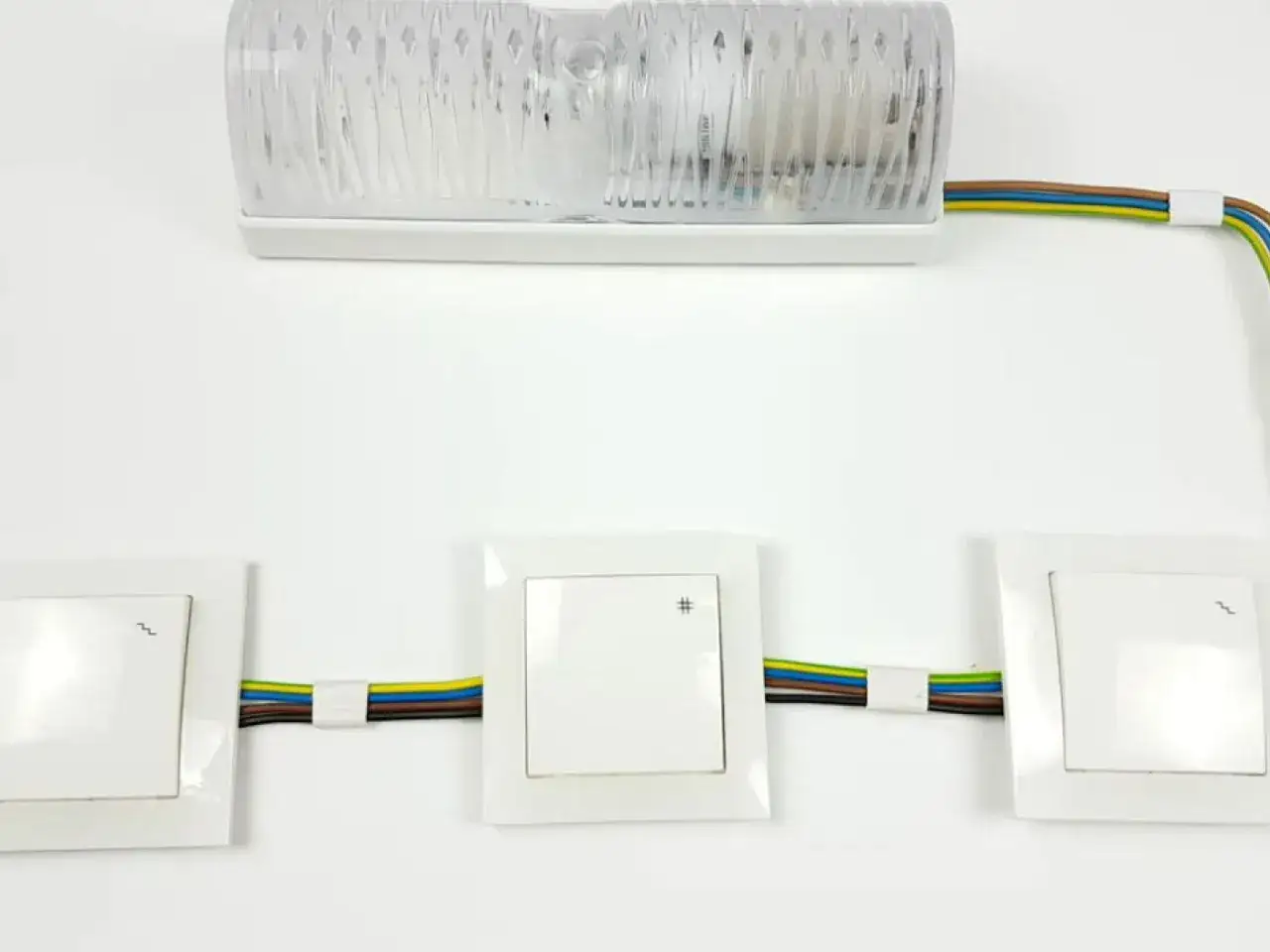

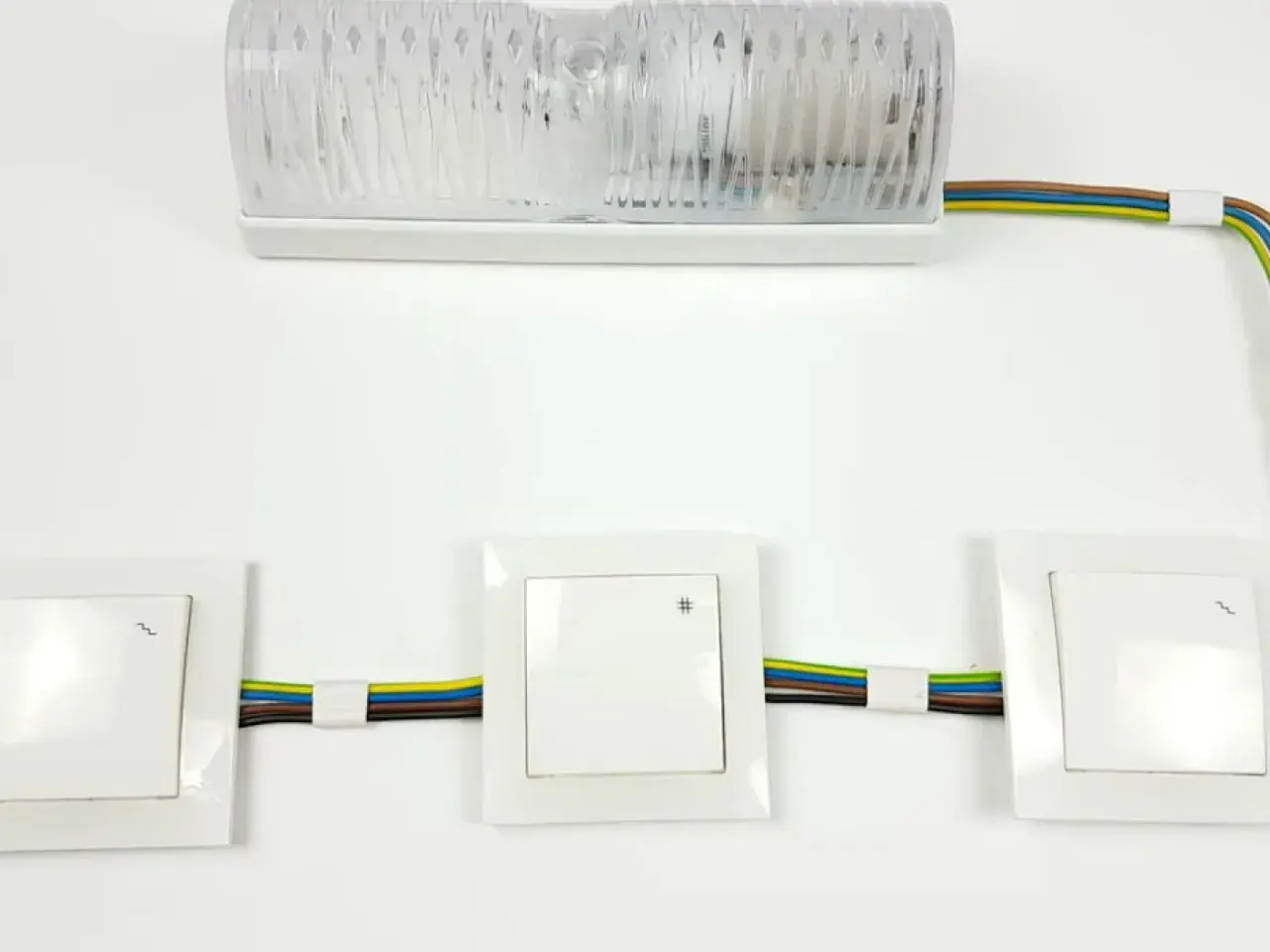

Jak działa układ z łącznikiem krzyżowym
Najprościej mówiąc, krzyżowy przełącza dwie żyły korespondencyjne: w jednej pozycji prowadzi je „prosto”, a w drugiej zamienia miejscami. Dzięki temu układ z dwoma łącznikami schodowymi można rozbudować o kolejny punkt sterowania bez zmiany logiki całego obwodu. To właśnie dlatego taki osprzęt pojawia się w korytarzach, na schodach, w długich pokojach, a także w zapleczach i ciągach komunikacyjnych w lokalach handlowych.
| Element układu | Rola w instalacji | Co warto zapamiętać |
|---|---|---|
| Pierwszy łącznik schodowy | Wprowadza fazę do układu | Ma zacisk wspólny i dwa przełączane wyjścia |
| Łącznik krzyżowy | Przełącza dwie żyły korespondencyjne | Ma cztery zaciski robocze tworzące dwie pary |
| Drugi łącznik schodowy | Podaje sterowaną fazę na lampę | To on zamyka układ po stronie oprawy |
| Oprawa oświetleniowa | Odbiera fazę roboczą, neutralny i ochronny | Neutralny i PE nie przechodzą przez mechanizm łącznika |
Najważniejsze rozróżnienie: schodowe znajdują się na końcach układu, a krzyżowy jest elementem pośrednim. Jeśli wstawisz go w złe miejsce albo potraktujesz jak zwykły łącznik, instalacja nie będzie działać tak, jak powinna.

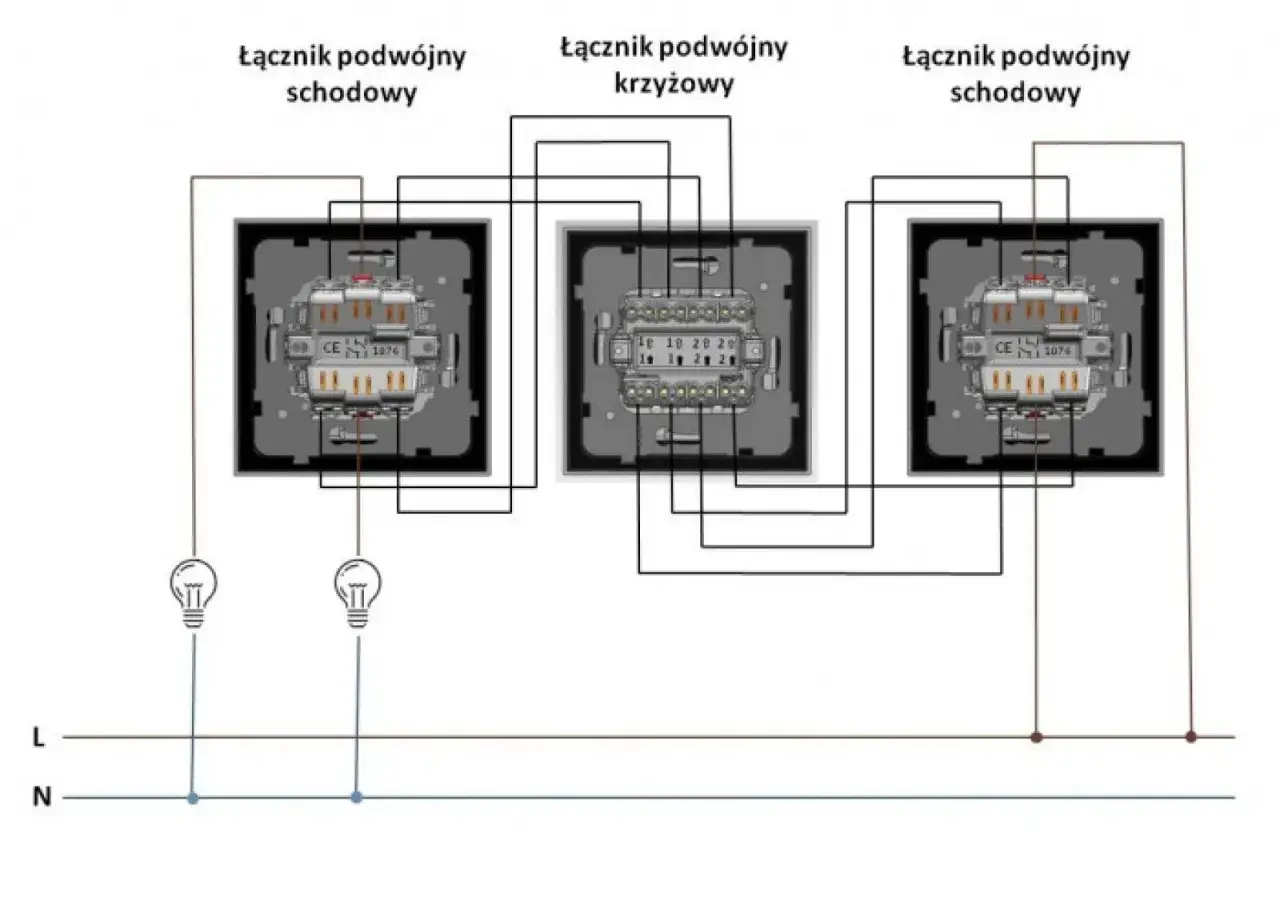

Jak wygląda poprawny schemat połączeń
W poprawnym układzie faza trafia do pierwszego łącznika schodowego, z niego wychodzą dwie żyły korespondencyjne do łącznika krzyżowego, a z krzyżowego kolejne dwie żyły idą do drugiego schodowego. Ze wspólnego zacisku drugiego schodowego wychodzi przewód do lampy. Neutralny i przewód ochronny prowadzi się bezpośrednio do oprawy lub łączy zgodnie z instalacją, ale nie podłącza się ich do mechanizmu łącznika.
W praktyce oznacza to jedno: jeśli ktoś próbuje „upchnąć” krzyżowy w układzie bez pełnych połączeń korespondencyjnych, zwykle kończy się to przeróbką całej puszki albo wymianą fragmentu przewodów. W starszych instalacjach kolor żył bywa mylący, dlatego nie opieraj się wyłącznie na barwie izolacji. Lepiej sprawdzić ciągłość przewodów i oznaczyć je przed rozłączeniem.
Co musi się zgadzać w puszce i przewodach
Zanim zaczniesz montaż, sprawdź nie tylko sam mechanizm, ale też warunki w puszce. W osprzęcie domowym i komercyjnym spotyka się różne typy zacisków: śrubowe, szybkozłączowe albo bezgwintowe. Logika połączeń pozostaje taka sama, ale sposób wpięcia przewodu już zależy od modelu.
| Co sprawdzić | Na co zwrócić uwagę |
|---|---|
| Łącznik krzyżowy | 4 zaciski robocze, oznaczenia wejścia i wyjścia, sposób zacisku, prąd znamionowy i napięcie zgodne z instalacją |
| Łączniki schodowe | Jeden na początku, drugi na końcu układu; muszą mieć wolne i poprawnie zidentyfikowane zaciski wspólne |
| Przewody korespondencyjne | Dwie żyły między każdym z punktów sterowania; nie mieszaj ich z neutralnym ani ochronnym |
| Puszka montażowa | Dość miejsca na osprzęt, przewody i złączki; zbyt płytka puszka często utrudnia zamknięcie mechanizmu |
| Narzędzia | Miernik napięcia, śrubokręt, ściągacz izolacji, złączki, oznaczniki przewodów |
Jeśli w puszce masz tylko tyle żył, że nie da się zachować dwóch pełnych par korespondencyjnych, nie próbuj improwizować. W takim przypadku sensowniejsza bywa zmiana okablowania albo wybór innego sposobu sterowania światłem.
Montaż krok po kroku
Sam montaż nie jest skomplikowany, ale wymaga porządku i konsekwencji. Najwięcej problemów bierze się nie z samego mechanizmu, tylko z nieuważnego rozpoznania przewodów.
- Wyłącz zasilanie obwodu w rozdzielnicy i sprawdź brak napięcia miernikiem, a nie tylko samym wyłączeniem bezpiecznika.
- Otwórz puszki, zrób zdjęcie obecnego układu i oznacz przewody, zanim je rozłączysz.
- Zidentyfikuj przewód fazowy doprowadzony do pierwszego łącznika schodowego oraz przewód wychodzący do lampy przy drugim schodowym.
- Do zacisku wspólnego pierwszego schodowego podłącz fazę, a do dwóch pozostałych zacisków wyprowadź parę przewodów korespondencyjnych.
- Tę parę przewodów wprowadź do pierwszej pary zacisków łącznika krzyżowego.
- Z drugiej pary zacisków krzyżowego poprowadź kolejną parę korespondencyjną do drugiego łącznika schodowego.
- Ze wspólnego zacisku drugiego schodowego wyprowadź przewód do lampy.
- Neutralny i ochronny połącz zgodnie z instalacją przy oprawie lub w puszce, ale nie na zaciskach łącznika.
- Ułóż przewody tak, by nie były zgniecione, zamknij mechanizm i sprawdź działanie światła z każdego punktu sterowania.
W czasie montażu trzymaj się oznaczeń na obudowie mechanizmu. Niektórzy producenci pokazują wejście i wyjście strzałkami lub numerami zacisków, inni stosują układ par. Najważniejsze jest zachowanie par przewodów, a nie ich przypadkowe przeplatanie.
Najczęstsze błędy, które psują działanie
W takich instalacjach błędy zwykle są powtarzalne. Dobra wiadomość jest taka, że da się je szybko rozpoznać, jeśli wiesz, czego szukać.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Światło nie reaguje na jeden z łączników | Pomylone pary korespondencyjne albo źle rozpoznany zacisk wspólny | Porównaj połączenia z diagramem producenta i oznaczeniami na mechanizmach |
| Instalacja działa tylko w jednej kombinacji | Zamienione przewody na krzyżowym lub schodowym | Sprawdź, czy dwie żyły wchodzą w jedną parę i wychodzą w drugą bez mieszania |
| Wyłącznik „nie pasuje” do puszki | Za mało miejsca lub zbyt płytka puszka | Ułóż przewody ponownie albo zastosuj głębszą puszkę/osprzęt o mniejszej głębokości zabudowy |
| Po montażu nic nie działa | Brak zasilania, przerwany przewód albo błędnie wybrany obwód | Wróć do rozdzielnicy i wykonaj pomiar od początku, nie zakładaj, że wszystko jest pod napięciem |
Najbardziej kosztowny błąd to próba podłączenia neutralnego albo ochronnego do zacisków przełączających. Taki skrót nie rozwiązuje problemu, tylko go tworzy. Jeśli instalacja jest stara, aluminiowa, słabo opisana albo ktoś już wcześniej w niej grzebał, ostrożność jest ważniejsza niż tempo.
Kiedy ten układ ma sens, a kiedy lepiej wybrać inne rozwiązanie
Łącznik krzyżowy ma sens tam, gdzie naprawdę potrzebujesz sterowania z kilku miejsc i chcesz zachować prostą, przewodową logikę działania. Dobrze sprawdza się w domu, na klatce schodowej, w długim korytarzu, ale też w sklepie czy na zapleczu, gdzie światło powinno być dostępne przy kilku wejściach. To rozwiązanie jest przewidywalne i trwałe, o ile instalacja została do tego przygotowana.
Jeśli jednak w ścianie brakuje żył, puszki są zbyt płytkie albo chcesz dodać kolejne punkty bez kucia, czasem lepiej rozważyć inne podejście. W praktyce najczęściej wybiera się wtedy przekaźnik bistabilny z przyciskami chwilowymi albo sterowanie bezprzewodowe. Taki wariant bywa wygodniejszy przy modernizacji, ale wymaga już innej logiki montażu i zwykle większej liczby elementów systemu.
Wniosek jest prosty: poprawne podłączenie opiera się na jednym schemacie, a nie na intuicji. Jeśli zachowasz układ schodowy po bokach, wstawisz krzyżowy pośrodku i nie pomylisz przewodów korespondencyjnych z zasilaniem lampy, instalacja będzie działać stabilnie przez lata.
