Dobór odpowiedniego przewodu ma większe znaczenie, niż zwykle się zakłada: wpływa na bezpieczeństwo instalacji, spadki napięcia i to, czy odbiorniki będą pracowały stabilnie przez lata. W praktyce chodzi o zrozumienie, jakie wartości są standardem, do czego się je stosuje i kiedy sam przekrój nie wystarcza jako wskazówka. Gdy mówi się o przekrojach kabli miedzianych, chodzi o pole przekroju żyły w mm², a nie o „grubość” przewodu odczuwaną na oko.
Najważniejsze liczby i zasady, które porządkują temat
- W instalacjach budynkowych najczęściej spotyka się przekroje 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm² i 16 mm².
- Do oświetlenia zwykle stosuje się 1,5 mm², a do gniazd ogólnych 2,5 mm².
- Większe odbiorniki, jak płyta grzewcza, piekarnik czy część urządzeń w lokalu usługowym, często wymagają 4 mm², 6 mm² albo więcej.
- Sam prąd znamionowy nie wystarcza do doboru przewodu. Liczą się też długość trasy, sposób ułożenia, temperatura i rodzaj zabezpieczenia.
- W polskich instalacjach budynkowych miedź dominuje szczególnie tam, gdzie przekrój nie przekracza 10 mm².
- Zbyt mały przekrój nie zawsze od razu powoduje awarię, ale podnosi temperaturę przewodu, zwiększa spadek napięcia i obniża trwałość instalacji.
Jak czytać przekrój przewodu bez niepotrzebnych uproszczeń
Przekrój przewodu wyrażony w mm² mówi o polu poprzecznym żyły. To ważne, bo nie da się go bezpośrednio zastąpić samą średnicą: dwa przewody mogą wyglądać podobnie z zewnątrz, a mieć zupełnie inną zdolność do przenoszenia prądu. W praktyce wyższy przekrój oznacza mniejszą rezystancję, mniejsze straty energii i większy zapas bezpieczeństwa.
W instalacjach elektrycznych nie dobiera się przewodu wyłącznie „pod moc urządzenia”. Trzeba jeszcze sprawdzić, czy przewód będzie prowadzony w tynku, w rurce, w korycie, w wiązce z innymi żyłami albo w ziemi. Każdy z tych wariantów zmienia warunki chłodzenia, a więc i obciążalność prądową.
Najczęściej spotykane wartości i ich zastosowanie
W praktyce instalacyjnej funkcjonuje dość czytelny zestaw standardowych przekrojów. Nie oznacza to, że każdy z nich pasuje do każdego obwodu. Oznacza raczej, że te wartości pojawiają się najczęściej w gotowych rozwiązaniach i projektach budynkowych, bo dobrze pokrywają typowe potrzeby.
| Przekrój | Typowe zastosowanie | Co warto sprawdzić |
|---|---|---|
| 1,5 mm² | Obwody oświetleniowe, sterowanie, lekkie obciążenia | Liczbę opraw, długość trasy i to, czy obwód nie zasili przypadkiem zbyt wielu punktów |
| 2,5 mm² | Gniazda ogólne, sprzęt domowy, podstawowe obwody w lokalu | Prąd odbiorników, możliwą pracę ciągłą i obciążenie od urządzeń grzejnych |
| 4 mm² | Mocniejsze odbiorniki, część płyt grzewczych, krótsze zasilania urządzeń jednofazowych | Dobór zabezpieczenia i spadek napięcia przy dłuższej trasie |
| 6 mm² | Urządzenia o większym poborze mocy, wybrane zasilania podrozdzielnic | Sposób ułożenia i warunki termiczne, bo w ciasnych trasach przewód oddaje ciepło gorzej |
| 10 mm² | Zasilanie rozdzielnicy, większe odbiory, dłuższe odcinki instalacyjne | Warunki montażu, długość linii i zgodność z dokumentacją producenta osprzętu |
| 16 mm² i więcej | Zasilania główne, obiekty o większym zapotrzebowaniu, rozbudowane układy rozdziału | Tu bez obliczeń i projektu łatwo o błąd, bo rośnie znaczenie zwarć, spadków napięcia i selektywności zabezpieczeń |
To zestawienie porządkuje najczęstsze decyzje, ale nie jest gotową receptą na każdą instalację. Dwa przewody o tym samym przekroju mogą pracować zupełnie inaczej, jeśli jeden biegnie krótko w luźnej trasie, a drugi jest ściśnięty w wiązce razem z kilkoma innymi kablami.
Od czego naprawdę zależy dobór przekroju
Najprostszy błąd polega na patrzeniu wyłącznie na moc urządzenia. W praktyce liczy się kilka zmiennych naraz. Jeśli któraś z nich jest niekorzystna, bezpieczny wcześniej przewód może okazać się za mały.
Prąd roboczy i charakter obciążenia
Inaczej pracuje obwód oświetlenia LED, inaczej gniazdo, a jeszcze inaczej piekarnik, grzejnik czy klimatyzator. Urządzenia z grzałką są zwykle bardziej przewidywalne, ale obciążenie przez długi czas bywa wysokie. Silniki i elektronika z kolei potrafią generować dodatkowe zjawiska, które zmieniają realne warunki pracy przewodu.
Długość trasy
Im dłuższy przewód, tym większy spadek napięcia. To szczególnie istotne w większych lokalach, sklepach i magazynach, gdzie od rozdzielnicy do odbiornika bywa daleko. Czasem przekrój trzeba zwiększyć nie dlatego, że przewód się „grzeje”, ale dlatego, że na końcu linii napięcie spada zbyt mocno i urządzenie zaczyna działać gorzej.
Sposób ułożenia

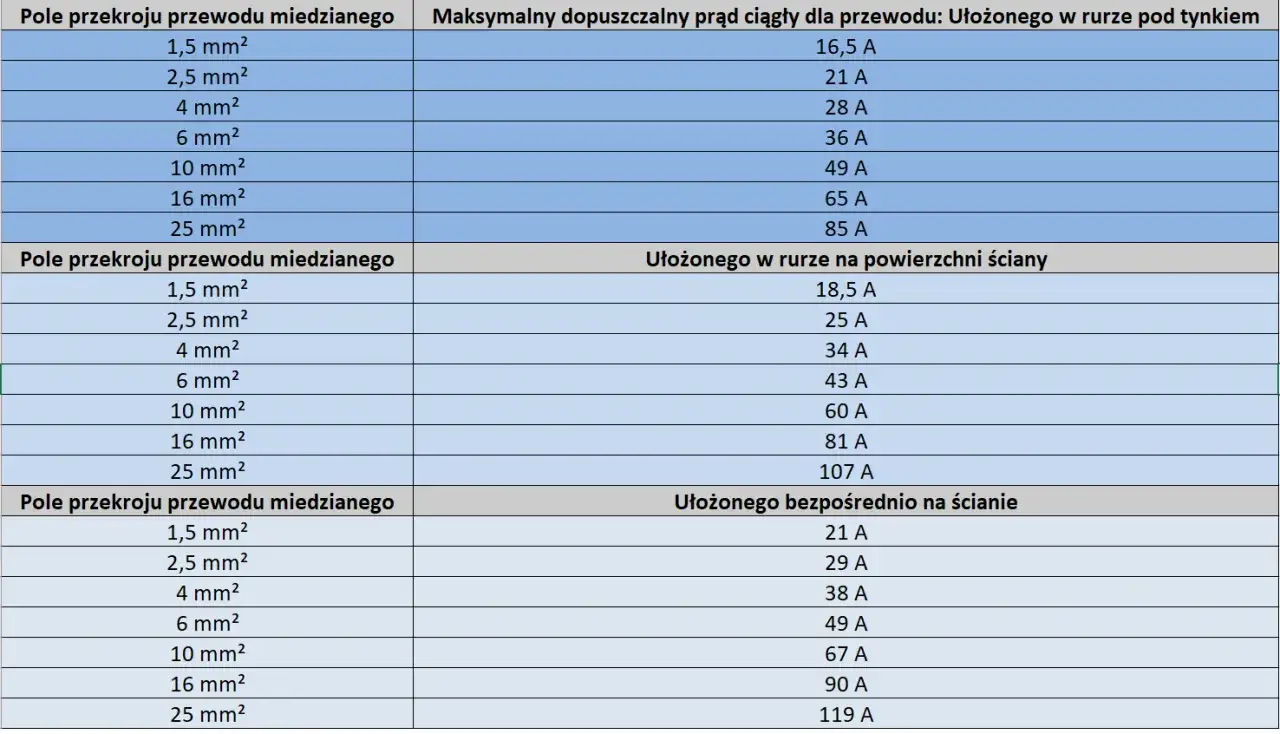

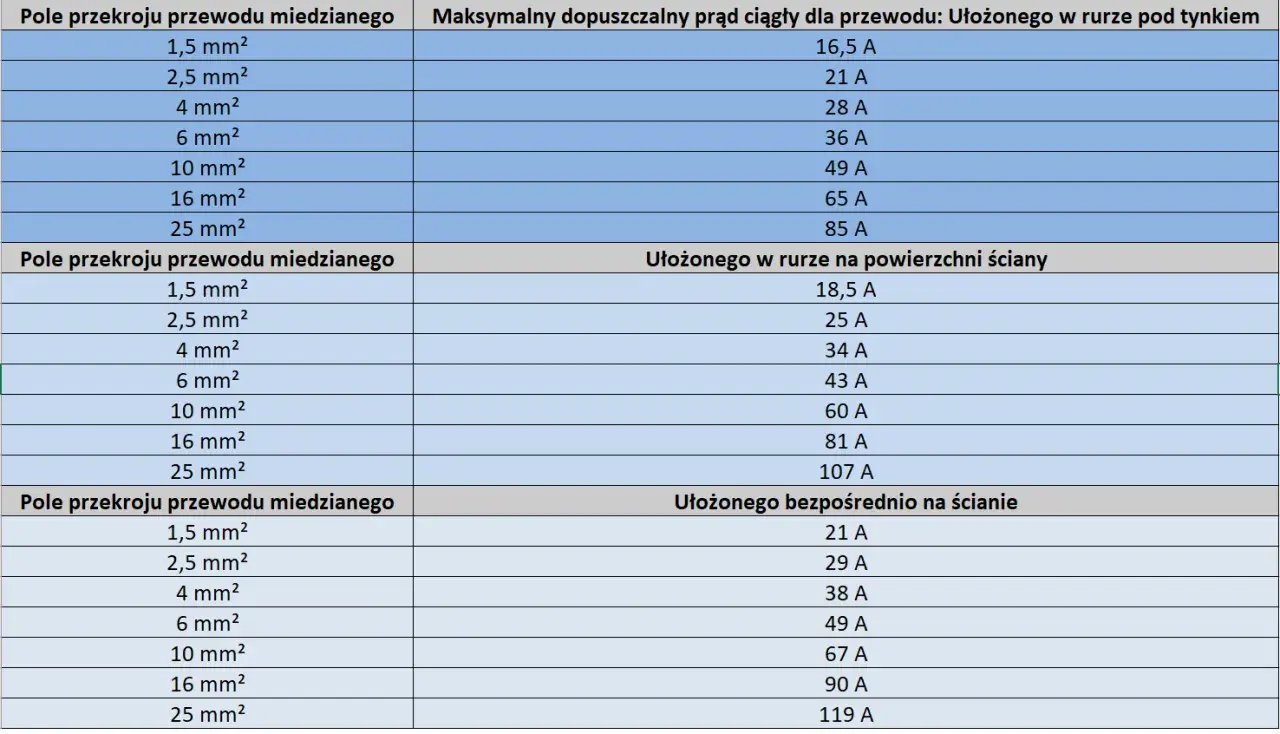

Przewód w ścianie, w rurze, na korytku, w ziemi albo w zwartej wiązce ma inne warunki chłodzenia. To dlatego dwa identyczne przewody mogą mieć inną dopuszczalną obciążalność. W gęsto prowadzonych trasach instalacyjnych zysk z większego przekroju jest często wyraźniejszy niż w prostym, krótkim obwodzie.
Temperatura i liczba sąsiednich obwodów
Gorące otoczenie obniża zdolność przewodu do oddawania ciepła. Jeśli kilka obwodów biegnie razem, trzeba uwzględnić wzajemne nagrzewanie. To jeden z powodów, dla których w praktyce projektowej nie opłaca się upraszczać wszystkiego do jednej tabeli „na oko”.
Zabezpieczenie nadprądowe
Bezpiecznik albo wyłącznik nadprądowy nie jest dodatkiem do przewodu, tylko częścią jednego układu. Przewód musi być dobrany tak, by zabezpieczenie chroniło go skutecznie, a nie tylko formalnie. Jeśli aparat zabezpieczający jest źle zestawiony z przekrojem, instalacja może działać pozornie poprawnie, ale bez właściwego marginesu bezpieczeństwa.
Gdzie te przekroje sprawdzają się w praktyce
W domu wybór jest dość przewidywalny, ale w lokalu handlowym albo usługowym sytuacja robi się ciekawsza. Dochodzą dłuższe trasy, więcej odbiorników jednocześnie i urządzenia pracujące prawie bez przerwy. To właśnie tam różnice między 2,5 mm² a 4 mm² albo 6 mm² zaczynają mieć realne znaczenie.
Oświetlenie
Najczęściej wystarcza 1,5 mm², bo obciążenie jest relatywnie małe. W sklepie warto jednak pilnować podziału na kilka obwodów, zamiast zasilać całą salę jednym przewodem. Dzięki temu łatwiej ograniczyć skutki awarii i lepiej rozłożyć obciążenie.
Gniazda ogólne
Tu standardem jest 2,5 mm². To rozsądny kompromis między kosztami a bezpieczeństwem. W praktyce taki przewód dobrze obsługuje typowe użytkowanie, ale już intensywna praca sprzętu grzewczego, ekspresów, suszarek czy innych mocniejszych urządzeń może wymagać oddzielnych obwodów.
Płyty, piekarniki i sprzęt o większej mocy
W tym obszarze często wchodzi w grę 4 mm² albo 6 mm², czasem więcej. Najważniejsze nie jest tu samo „czy pójdzie”, ale czy instalacja będzie pracować stabilnie przez lata. W kuchniach, aneksach socjalnych i strefach przygotowania posiłków zbyt mały przekrój szybko daje o sobie znać, zwłaszcza przy długiej eksploatacji.
Przeczytaj również: Omomierz symbol na schemacie - Jak go poprawnie odczytać?
Sklep, magazyn i zaplecze
W obiektach handlowych trzeba patrzeć szerzej niż tylko na klasyczne gniazda. Oświetlenie ekspozycyjne, chłodnictwo, klimatyzacja, monitoring, systemy kasowe i urządzenia pomocnicze potrafią stworzyć mieszankę obciążeń, która wymaga osobnych obwodów. Właśnie tutaj większy przekrój często nie jest „nadmiarem”, tylko sposobem na uniknięcie spadków napięcia i problemów z pracą sprzętu.
Najczęstsze błędy przy doborze przewodów
- Dobór wyłącznie pod moc urządzenia, bez uwzględnienia długości trasy i sposobu ułożenia.
- Traktowanie 2,5 mm² jako uniwersalnego rozwiązania do wszystkiego.
- Łączenie wielu odbiorników w jeden obwód, mimo że ich suma obciążeń jest wysoka.
- Ignorowanie spadku napięcia na dłuższych odcinkach.
- Zakładanie, że większy przekrój zawsze oznacza tylko wyższy koszt, a nie także większy zapas i stabilniejszą pracę.
- Pomijanie danych producenta konkretnego przewodu i osprzętu.
Kiedy tabela nie wystarcza i trzeba iść krok dalej
Same zestawienia przekrojów są dobre na start, ale nie zastępują obliczeń przy bardziej wymagających instalacjach. Jeśli obwód jest długi, obciążenie zmienne, a odbiorniki pracują równocześnie przez wiele godzin, warto oprzeć się na dokumentacji technicznej, a w razie wątpliwości na ocenie elektryka z uprawnieniami. To nie jest przesada, tylko praktyka, która zwykle oszczędza późniejszych przeróbek.
W polskich warunkach dobrze sprawdza się prosta zasada: dobierać przewód z zapasem tam, gdzie instalacja jest intensywnie używana, a nie tylko „na styk”. W sklepach, punktach usługowych i małych magazynach taki zapas bywa ważniejszy niż przy jednorazowym obciążeniu domowego gniazda.
Jeśli spojrzeć na temat uczciwie, standardowe wartości są tylko punktem wyjścia. Ich sens polega na tym, że porządkują decyzję i ułatwiają dobór, ale końcowy wybór zawsze powinien uwzględniać realne warunki pracy instalacji. Właśnie dlatego dobrze dobrany przewód rzadko jest „najtańszy z możliwych”, a znacznie częściej po prostu rozsądny.
