Wiercenie pod gwint to etap, który decyduje o tym, czy połączenie będzie pewne i łatwe w montażu, czy skończy się zbyt ciasnym otworem albo zerwanym gwintownikiem. W praktyce otwór pod gwint 1/4 cala nie ma jednej uniwersalnej średnicy, bo wszystko zależy od standardu gwintu i sposobu wykonania. Poniżej znajdziesz konkretny wymiar, prostą tabelę oraz kilka wskazówek, które przydają się w warsztacie i przy obróbce metalu.
Najważniejsze liczby i decyzje, które warto sprawdzić przed wierceniem
- Dla 1/4-20 UNC standardowy otwór pod gwint ma 0,2010 cala, czyli około 5,1 mm i odpowiada wiertłu #7.
- Dla 1/4-28 UNF standard to 0,2130 cala, czyli około 5,41 mm i wiertło #3.
- Typowe tabele dla gwintów skrawanych zakładają około 75% zarysu gwintu, co jest dobrym punktem startowym.
- W stali nierdzewnej, twardych stopach i głębokich otworach często lepiej działa nieco bardziej „luźny” dobór niż otwór na styk.
- Gwintowanie wygniataniem to osobny przypadek: tam średnica otworu jest większa i trzeba korzystać z tabeli producenta narzędzia.
- Sama średnica nominalna 1/4 cala nie wystarcza do doboru wiertła, bo nie mówi jeszcze, jaki standard gwintu masz przed sobą.
Najpierw ustal, o jaki standard gwintu chodzi

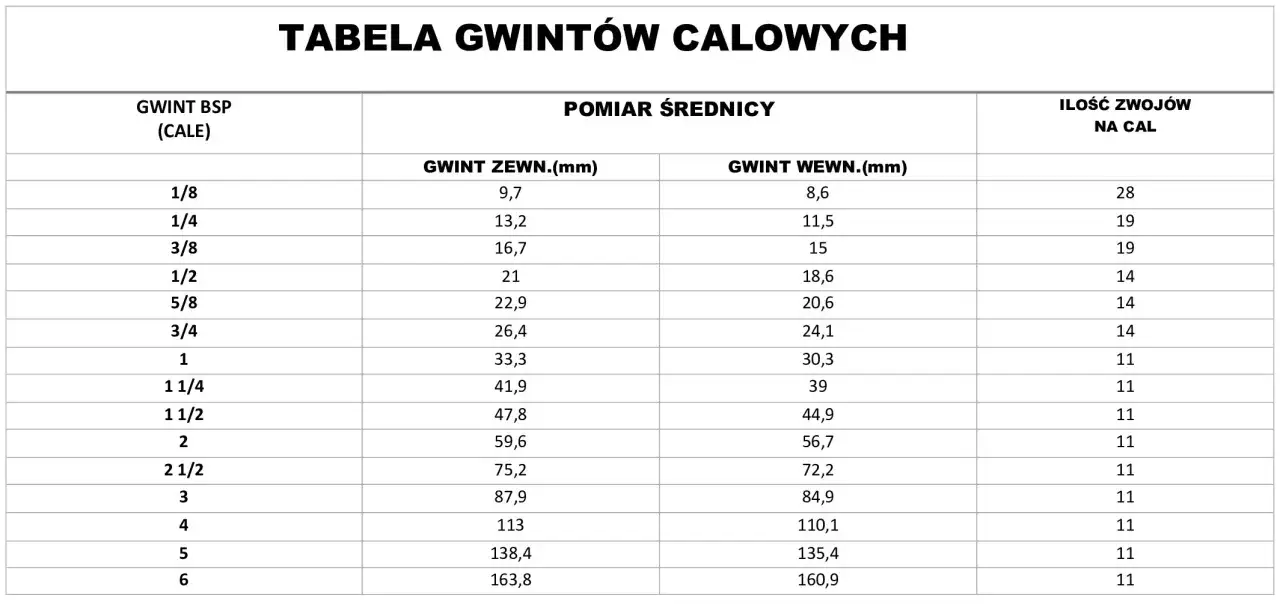

Sam zapis 1/4 cala mówi tylko o średnicy nominalnej, a nie o tym, jakie wiertło będzie właściwe. W praktyce 1/4-20 UNC i 1/4-28 UNF mają inny skok, więc także inny otwór wstępny. Do tego dochodzą gwinty rurowe BSP i NPT, które wyglądają podobnie, ale nie są zamienne z gwintami maszynowymi.
Jeśli nie masz pewności, sprawdź liczbę zwojów na cal albo oznaczenie na rysunku technicznym. To prostsze niż poprawianie źle wykonanej dziury, szczególnie gdy materiał jest drogi albo element ma zostać użyty w seryjnej produkcji.
| Oznaczenie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| UNC | gwint zgrubny | ma mniej zwojów na cal, więc wymaga mniejszego otworu |
| UNF | gwint drobny | ma więcej zwojów na cal, więc otwór pod gwint jest inny |
| gwint wygniatany | gwint bez wióra | wymaga większej średnicy otworu niż klasyczne gwintowanie skrawające |
| BSP / NPT | gwinty rurowe | nie wolno ich dobierać według tabel UNC/UNF |
Najczęściej stosowany wymiar dla gwintu 1/4-20
Jeśli chodzi o klasyczny gwint maszynowy, najczęstsza odpowiedź jest prosta: dla 1/4-20 UNC standardowe wiertło to #7, czyli 0,2010 cala lub około 5,1 mm. To właśnie ten wymiar najczęściej pojawia się w kartach narzędziowych i tabelach warsztatowych.
W praktyce warto patrzeć na to tak: średnica otworu nie ma dawać pełnego 1/4 cala, tylko zostawić materiał na zarys gwintu. Przy gwintach skrawanych typowe tabele celują w około 75% zarysu, bo to zwykle daje dobry balans między wytrzymałością a łatwością gwintowania. Zbyt mały otwór zwiększa moment potrzebny do przeciągnięcia gwintownika i podnosi ryzyko jego złamania.| Gwint | Wiertło numerowe | Średnica w calach | Średnica w mm | Uwagi praktyczne |
|---|---|---|---|---|
| 1/4-20 UNC | #7 | 0,2010" | 5,105 mm | Najczęstszy wybór dla gwintownika skrawającego |
| 1/4-28 UNF | #3 | 0,2130" | 5,410 mm | Drobniejszy skok, inna średnica otworu |
Jeśli pracujesz wyłącznie narzędziami metrycznymi, najbliższym odpowiednikiem dla 1/4-20 będzie 5,1 mm. Wiertło 5,0 mm jest już wyraźnie ciaśniejsze, więc może dać twardsze gwintowanie. W wielu warsztatach to jeszcze przechodzi, ale nie jest to średnica referencyjna.
Jak materiał wpływa na średnicę otworu
Ten sam gwint zachowuje się inaczej w aluminium, stali i tworzywie. Dlatego przy obróbce materiałów nie warto traktować tabeli jak sztywnej recepty na wszystko. Tabele narzędziowe zwykle podają punkt startowy, ale finalny dobór zależy od tego, jak twardy i jak wymagający jest materiał.
- Aluminium i mosiądz - standardowy otwór zwykle działa dobrze, ale trzeba pilnować ostrych krawędzi i dobrze usuwać wiór.
- Stal konstrukcyjna - klasyczny wymiar #7 dla 1/4-20 jest bezpiecznym wyborem, pod warunkiem użycia chłodziwa i poprawnego prowadzenia gwintownika.
- Stal nierdzewna - tu często lepiej sprawdza się nieco większy otwór albo niższy procent zarysu, bo zmniejsza to opór i ryzyko zakleszczenia narzędzia.
- Tworzywa sztuczne - materiał bywa miękki i sprężysty, więc otwór trzeba wykonać dokładnie, ale bez przesadnego docisku; łatwo też o wyrywanie materiału przy wejściu gwintu.
Warto pamiętać, że 100% zarysu gwintu nie daje proporcjonalnie większej wytrzymałości, a moment potrzebny do gwintowania rośnie wyraźnie. Dlatego w wielu zastosowaniach bardziej opłaca się wykonać gwint nieco „lżej”, ale równo i czysto, niż walczyć o maksymalnie ciasny otwór.
Jak wiercić, żeby gwintownik pracował lekko
Sam dobór średnicy to dopiero połowa sukcesu. Druga połowa to sposób wykonania otworu i prowadzenia narzędzia. Nawet poprawnie dobrane wiertło nie pomoże, jeśli otwór będzie krzywy, poszarpany albo za płytki.
- Nawierć punkt dokładnie w osi, żeby wiertło nie uciekło na boki.
- Zrób lekką fazę wejściową, bo ułatwia ona start gwintownika i poprawia wygląd krawędzi.
- Dobierz odpowiednie obroty do materiału i średnicy narzędzia, zamiast wiercić „na siłę”.
- Użyj chłodziwa lub oleju do gwintowania, szczególnie w stali i stali nierdzewnej.
- Przy gwintowaniu ręcznym cofaj narzędzie co kilka obrotów, żeby łamać wiór.
- W otworach ślepych zostaw zapas głębokości, bo gwintownik potrzebuje miejsca na stożek wejściowy i odprowadzenie wiórów.
To są proste rzeczy, ale właśnie one najczęściej decydują o jakości połączenia. Zły dobór chłodziwa albo brak fazy wejściowej potrafi zepsuć efekt nawet wtedy, gdy średnica otworu była liczona poprawnie.
Kiedy standardowa tabela nie wystarczy
Są sytuacje, w których nie wolno po prostu sięgnąć po wiertło #7 albo #3 i uznać sprawy za zamkniętą. Najważniejszy przypadek to gwintowanie wygniataniem. Taki gwintownik nie skrawa wióra, tylko przemieszcza materiał, więc średnica otworu musi być większa niż przy klasycznym nacinaniu. Dokładny wymiar zależy od narzędzia, materiału i zaleceń producenta.
Osobna historia to naprawy gwintów i wkładki gwintowane. Jeśli otwór ma zostać wzmocniony wkładką, wiertła nie dobiera się z tabeli dla zwykłego gwintu, tylko z zestawu naprawczego. To ważne, bo w takich zastosowaniach zbyt mały błąd wymiaru potrafi zniszczyć całą naprawę.

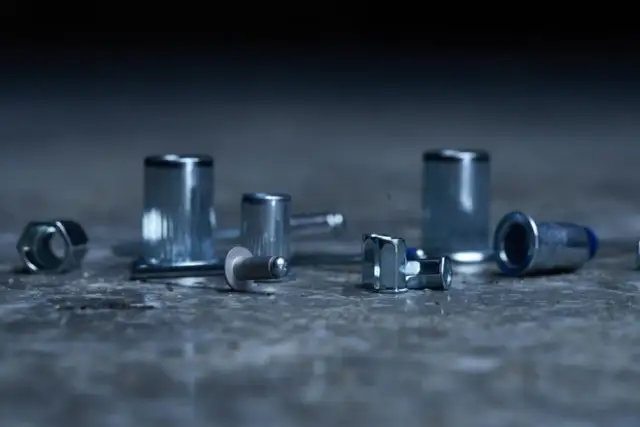

Warto też uważać przy cienkościennych elementach. Gdy materiał ma za mało grubości, sam gwint 1/4 cala może nie dać wystarczającej nośności. Wtedy lepiej rozważyć wkładkę, nakrętkę nitowaną albo większy rozmiar połączenia, zamiast wymuszać gwint tam, gdzie ściana po prostu nie ma już zapasu materiału.
Najkrótsza odpowiedź brzmi więc tak: dla klasycznego gwintu maszynowego 1/4-20 przyjmij #7, czyli około 5,1 mm, a dla 1/4-28 UNF #3, czyli około 5,41 mm. Jeśli jednak dokumentacja nie podaje dokładnego standardu, najpierw ustal, czy chodzi o UNC, UNF, BSP albo NPT, bo od tego zależy cały dobór wiertła i późniejsza jakość połączenia.
