Kolory w złączu RJ45 wyglądają jak drobiazg, ale w praktyce decydują o tym, czy skrętka zadziała od razu, czy zacznie sprawiać problemy po pierwszym teście. W instalacjach sieciowych liczy się nie tylko sam układ żył, lecz także konsekwencja: jeden standard w całym obiekcie, krótkie rozkręcenie par i poprawne zakończenie kabla. Poniżej wyjaśniam, jak czytać T568A i T568B, kiedy wybrać który wariant oraz jak uniknąć błędów, które najczęściej psują efekt.
Najkrócej: w RJ45 ważniejszy jest standard niż sam kolor
- T568A i T568B różnią się tylko zamianą par zielonej i pomarańczowej.
- Oba układy działają poprawnie, jeśli cała instalacja trzyma jeden schemat.
- Mieszanie standardów bez planu zwykle kończy się chaosem w serwisie, a nie lepszą siecią.
- W praktyce liczy się też jakość zacisku, długość rozkręcenia par i zgodność wtyku z typem przewodu.
- Po zarobieniu kabla zawsze warto sprawdzić go testerem mapy przewodów.
Jak czytać kolory w skrętce RJ45
Najpierw warto uporządkować samą terminologię. Potocznie mówi się o RJ45, choć technicznie w sieciach Ethernet najczęściej chodzi o złącze 8P8C. To jednak nie zmienia sedna: kolory opisują kolejność żył w czterech parach skrętki, a nie kolor płaszcza kabla. Płaszcz może być szary, biały, czarny albo niebieski, a wewnątrz i tak obowiązuje ten sam układ barw.
Ja zawsze zaczynam od par, bo wtedy łatwiej uniknąć pomyłki jeszcze przed zaciskaniem. W standardowej skrętce masz cztery zestawy:
- biało-zielony i zielony,
- biało-pomarańczowy i pomarańczowy,
- biało-niebieski i niebieski,
- biało-brązowy i brązowy.
To właśnie te pary trzeba zachować w odpowiednim porządku. Jeśli ktoś pomyli kolejność pojedynczych żył albo rozkręci pary zbyt daleko, kabel może „na oko” wyglądać dobrze, a mimo to działać niestabilnie. Ten detal ma znaczenie szczególnie w instalacjach sklepowych, gdzie na jednej trasie wiszą terminale płatnicze, punkt Wi-Fi, kamera i drukarka etykiet. Następny krok to już konkretny układ pinów w obu standardach.

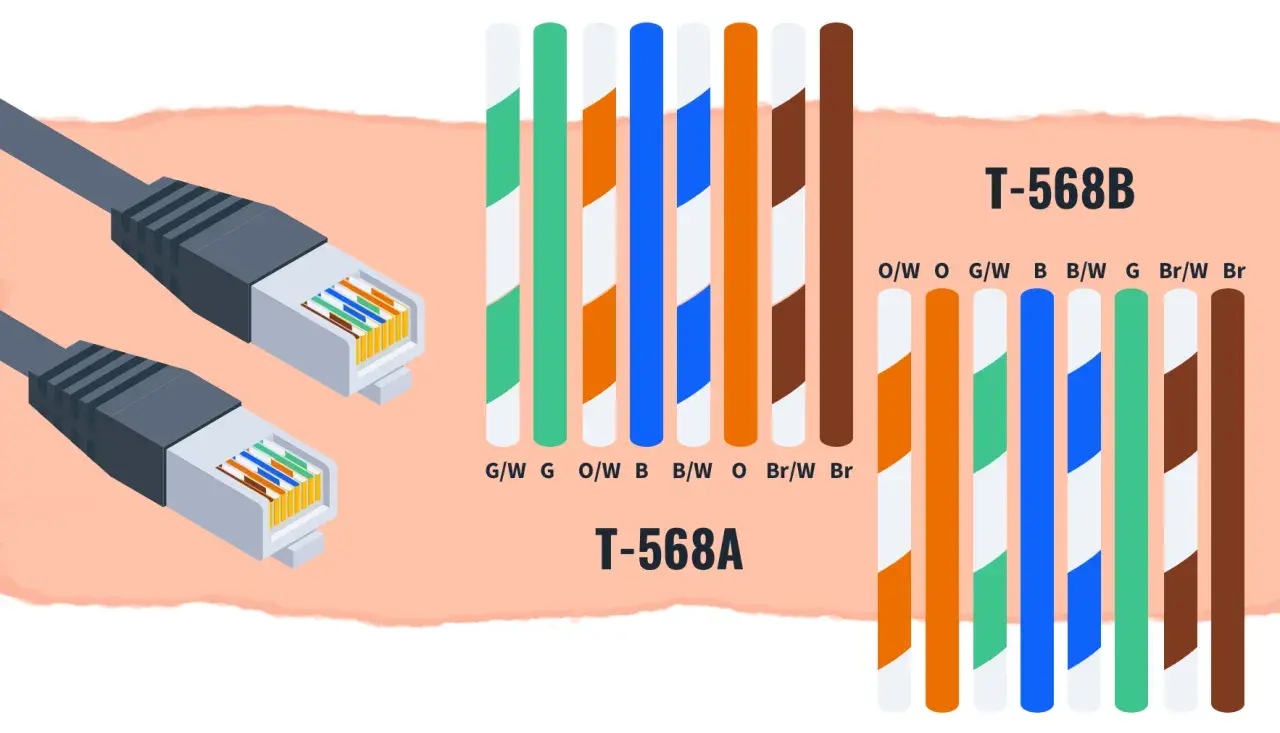

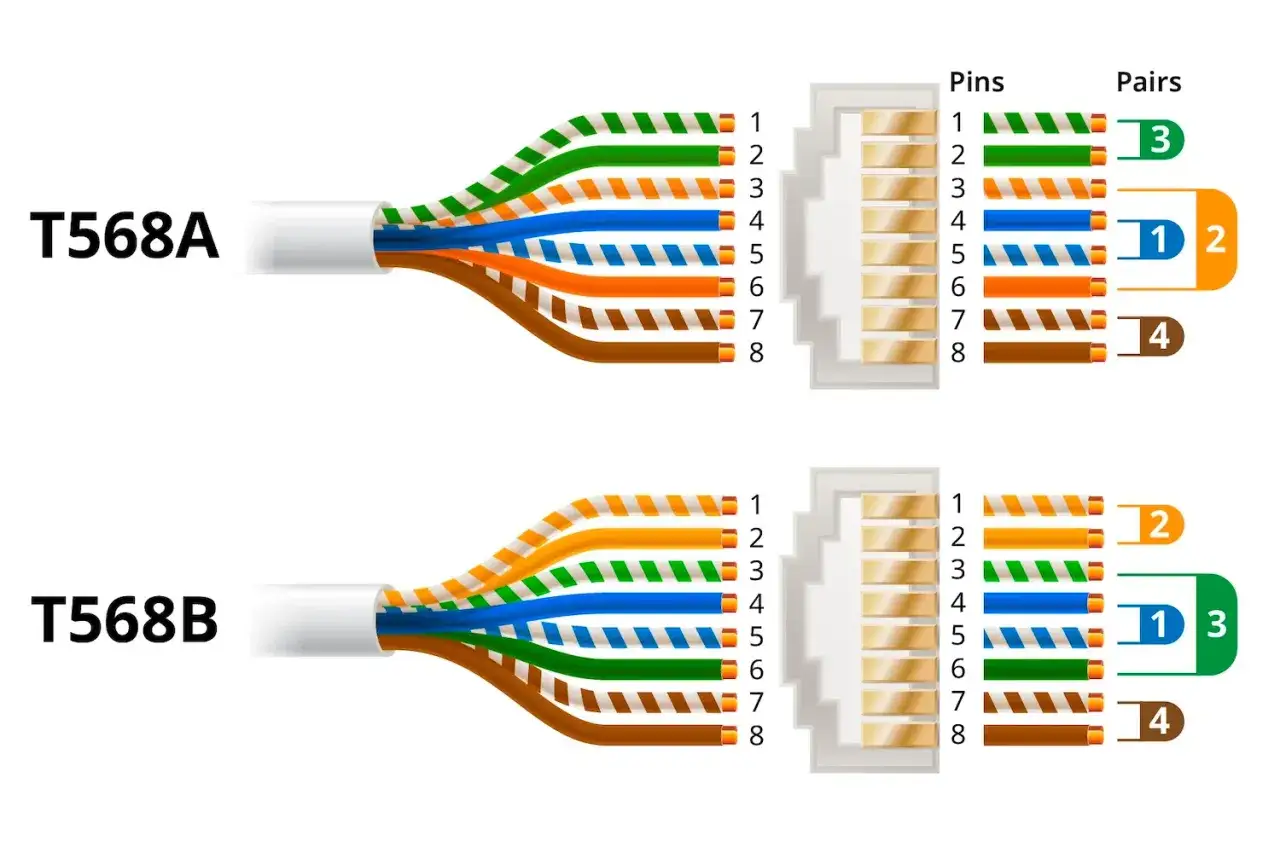

Pełny układ żył w standardach T568A i T568B
Najważniejsza rzecz, którą trzeba zapamiętać, jest prosta: w T568A i T568B zmieniają się tylko pary zielona i pomarańczowa. Niebieska i brązowa pozostają na tych samych pozycjach. Dlatego oba standardy są elektrycznie poprawne, o ile używa się ich konsekwentnie.
| Pin | T568A | T568B | Co warto zapamiętać |
|---|---|---|---|
| 1 | Biało-zielony | Biało-pomarańczowy | Tu zaczyna się różnica między standardami. |
| 2 | Zielony | Pomarańczowy | Druga żyła tej samej pary. |
| 3 | Biało-pomarańczowy | Biało-zielony | Właśnie tutaj widać zamianę par. |
| 4 | Niebieski | Niebieski | Bez zmian w obu wariantach. |
| 5 | Biało-niebieski | Biało-niebieski | Ta para pozostaje identyczna. |
| 6 | Pomarańczowy | Zielony | Druga połowa zamiany zielonej i pomarańczowej pary. |
| 7 | Biało-brązowy | Biało-brązowy | Stała pozycja w obu standardach. |
| 8 | Brązowy | Brązowy | Tak samo jak pin 7. |
W praktyce to oznacza, że kabel zarobiony jako T568A z jednej strony i T568B z drugiej staje się kablem krosowanym. Kiedyś miało to znaczenie przy bezpośrednim łączeniu urządzeń, dziś znacznie rzadziej, bo większość sprzętu sieciowego radzi sobie z automatycznym dopasowaniem. Mimo to różnica między standardami nadal jest istotna przy projektowaniu i serwisie okablowania. Gdy już wiesz, co się naprawdę zmienia, łatwiej podjąć rozsądną decyzję, którego wariantu użyć w konkretnym miejscu.
Który standard wybrać w domu, sklepie i biurze
Nie ma tu zwycięzcy technicznego. Wybór między T568A i T568B nie wpływa na prędkość, o ile oba końce są zakończone zgodnie z założeniem instalacji. Ja patrzę na to od strony porządku i serwisu: najlepszy jest ten standard, który da się utrzymać w całym obiekcie bez wyjątków.
W polskich instalacjach spotkasz oba warianty. W praktyce ważniejsze od samej litery normy jest to, by wszystkie gniazda, patch panele i przewody opisano w ten sam sposób. To oszczędza czas później, gdy trzeba dołożyć kasę fiskalną, punkt dostępu, kamerę albo komputer biurowy.
| Sytuacja | Co wybrać | Dlaczego |
|---|---|---|
| Nowa instalacja w jednym lokalu | Jeden standard dla wszystkich punktów | Liczy się spójność dokumentacji i serwisu, nie przewaga elektryczna jednego układu. |
| Rozbudowa istniejącej sieci | Taki sam układ jak w już działającej części | Unikasz mieszania standardów i nie tworzysz niepotrzebnych crossoverów. |
| Łączenie dwóch urządzeń bez pośrednictwa switcha | Świadomy kabel krosowany A-B, jeśli rzeczywiście jest potrzebny | Dziś zwykle robi to sprzęt, ale starym urządzeniom wciąż może się przydać taki przewód. |
| Sklep, kasa, AP, monitoring | Ten sam standard + wyraźne oznaczenia portów | Przy awarii szybciej znajdziesz właściwy tor i ograniczysz przestój. |
Jeśli mam doradzić jedną rzecz właścicielowi sklepu lub wykonawcy, to właśnie tę: ustal standard przed pierwszym zaciskiem, a nie po piętnastym kablu. Późniejsza korekta zawsze kosztuje więcej niż chwila dyscypliny na początku. A gdy standard jest już wybrany, trzeba jeszcze nie zepsuć go na etapie samego zarabiania przewodu.
Najczęstsze błędy przy zarabianiu kabla
Wiele problemów z siecią nie wynika z „wadliwego internetu”, tylko z bardzo przyziemnych pomyłek montażowych. Najczęściej widzę te same błędy:
- Pomieszanie par - ktoś wkłada żyły w dobre kolory, ale w złej kolejności albo bez trzymania się jednego standardu.
- Zamiana białych przewodów - biało-zielony i biało-pomarańczowy wyglądają podobnie, więc łatwo je odwrócić przy słabym świetle.
- Zbyt długie rozkręcenie skrętki - im większy odcinek rozplecionych żył, tym gorsza odporność na zakłócenia.
- Niewłaściwy typ wtyku - wtyczka do linek nie zawsze zachowuje się dobrze na kablu instalacyjnym i odwrotnie.
- Brak testu po zaciśnięciu - wizualnie wszystko wygląda dobrze, ale jeden styk nie łapie i problem wychodzi dopiero przy uruchomieniu urządzeń.
Ja trzymam prostą zasadę: rozkręcenie par ma być jak najkrótsze, najlepiej tylko na tyle, ile trzeba do ułożenia żył we wtyku. Jeśli końcówka kabla wygląda schludnie, ale żyły są rozjechane na dłuższym odcinku, to nie jest powód do zadowolenia, tylko do poprawki. Gdy unikniesz tych błędów, zostaje już tylko jeden krok: sprawdzenie, czy kabel rzeczywiście działa tak, jak powinien.
Jak sprawdzić kabel po zaciśnięciu
Test po zarobieniu kabla powinien być standardem, a nie dodatkiem „jeśli zostanie czas”. Najprostszy tester pokaże mapę przewodów: czy piny 1-8 idą w odpowiedniej kolejności, czy nie ma przerwy, zwarcia albo zamiany par. W praktyce właśnie to odróżnia poprawnie wykonane okablowanie od przewodu, który działa tylko przypadkiem.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Brak linku | Źle ułożone żyły, niedociśnięty pin albo brak kontaktu | Rozciąć końcówkę i zarobić kabel od nowa. |
| Jest tylko 100 Mb/s zamiast wyższej prędkości | Uszkodzona jedna z par, zbyt duże rozplecenie albo słaby styk | Sprawdzić wszystkie cztery pary i poprawić zakończenie. |
| Połączenie działa, ale zrywa | Luźny styk, kabel zbyt mocno zgięty albo źle odciążony mechanicznie | Poprawić prowadzenie przewodu i odciążyć końcówkę. |
| Tester pokazuje zamianę pinów | Pomyłka przy układaniu T568A/T568B | Porównać końce kabla z założonym schematem i poprawić zarobienie. |
Jeżeli test pokazuje kabel krosowany, a nie taki był cel, to zwykle oznacza po prostu różne standardy po obu stronach. Jeśli tester pokazuje pełną zgodność, a sieć nadal nie działa, wtedy problem leży gdzie indziej: w switchu, gnieździe, długości trasy albo jakości samego przewodu. To ważne rozróżnienie, bo bez niego łatwo naprawiać nie ten element, który naprawdę zawodzi. I właśnie dlatego ostatni etap to już nie sam montaż, ale porządne ustalenie zasad dla całego lokalu.
Co ustalić przed kolejną instalacją w sklepie lub biurze
W lokalach handlowych i usługowych sieć przestaje być dodatkiem, a staje się elementem pracy. Jedna źle opisana linia może zatrzymać terminal płatniczy, system monitoringu albo punkt dostępowy, więc porządek w okablowaniu ma realną wartość operacyjną. Ja zawsze rekomenduję trzy rzeczy: jeden standard zakończeń, czytelne oznaczenia portów i test każdego toru po montażu.
W praktyce najlepiej działa prosta dyscyplina. Jeśli instalacja jest mała, dokumentacja może zmieścić się na jednej kartce. Jeśli jest większa, warto opisać każde gniazdo, patch panel i numer pomieszczenia, żeby później nie zgadywać, który przewód idzie do kasy, który do kamery, a który do access pointa. Dzięki temu temat kolorów przestaje być zagadką, a staje się po prostu elementem dobrze uporządkowanej instalacji.
