Kolory przewodów w gniazdku - jak czytać PE, N i L?

Kolory żył w gniazdku nie są detalem technicznym „dla porządku”, tylko jednym z podstawowych sposobów odczytania, co w instalacji odpowiada za ochronę, neutralny powrót prądu i fazę. W typowym obwodzie 230 V ta logika jest prosta, ale w starszych mieszkaniach, po remontach i w lokalach użytkowych bywa już mniej oczywista. Poniżej rozkładam temat na czynniki pierwsze: od standardu barw, przez pułapki starych instalacji, po bezpieczne sprawdzanie gniazdka.

Jak czytać kolory przewodów w gniazdku 230 V

W nowej instalacji układ jest w praktyce bardzo czytelny i zgodny z normą IEC 60445. Ja traktuję go jako punkt wyjścia: najpierw rozpoznaję funkcję przewodu po kolorze, a dopiero potem sprawdzam zaciski osprzętu.

Najważniejsza rzecz, którą chcę tu podkreślić: w typowym gniazdku domowym nie „zgaduje się” przewodu po wyglądzie frontu osprzętu, tylko czyta oznaczenia zacisków i zgodność z instalacją. Sama barwa ma pomóc w montażu i serwisie, ale nie zwalnia z myślenia.

Dlaczego kolor nie wystarcza bez pomiaru

Ja nie ufałbym wyłącznie kolorom w mieszkaniu, które ma za sobą kilka remontów, wymianę osprzętu albo dorabiane odcinki instalacji. Przewody mogły zostać przedłużone, przełożone, źle opisane albo po prostu wyblakłe po latach pracy. Wtedy barwa daje trop, ale nie daje pewności.

• Stara instalacja może mieć kolory sprzed ujednolicenia współczesnych standardów.
• Przeróbki wykonywane „na szybko” często zostawiają przewody w nieoczywistych rolach.
• Izolacja po latach blednie, pęka albo łapie zabrudzenia i kolor przestaje być jednoznaczny.
• Oznaczenie taśmą nie zawsze jest trwałe i nie zastępuje poprawnego prowadzenia żyły.

W praktyce oznacza to jedno: kolor traktuję jak etykietę na pudełku, a nie jak gwarancję zawartości. Jeżeli chcę mieć pewność, że gniazdko jest podłączone poprawnie, potrzebny jest pomiar. To właśnie odróżnia bezpieczny montaż od zgadywania.

Co zmienia stara instalacja i przewód PEN

W starszych mieszkaniach, lokalach usługowych i zapleczach sklepów nadal trafiają się obwody dwużyłowe. W takim układzie funkcja ochronna i neutralna bywa połączona w jednym przewodzie PEN. To ważne, bo wtedy sama kolorystyka może nie odpowiadać temu, czego oczekujemy po nowej instalacji.

Najczęstszy problem polega na tym, że ktoś wymienia samo gniazdko, ale nie rozwiązuje problemu całego obwodu. W efekcie wygląda to „nowocześnie”, a od strony elektrycznej nadal jest kompromisem.

• Jeśli w puszce są tylko dwie żyły, instalacja nie ma pełnego układu ochronnego, jaki kojarzymy z nowym gniazdem z bolcem.
• Mostek między zaciskiem neutralnym i ochronnym może występować w starych układach, ale nie jest czymś, co warto robić intuicyjnie bez sprawdzenia całej sieci.
• Wyłącznik RCD poprawia bezpieczeństwo, ale nie zastępuje poprawnie wykonanej ochrony przewodem PE.

Jeśli więc trafiasz na starszy lokal, nie zakładaj, że niebieski na pewno jest neutralny, a zielono-żółty na pewno gdzieś „musi” być podłączony. W takich miejscach dużo ważniejsze od koloru staje się rozpoznanie całego systemu instalacji.

Jak sprawdzić gniazdko bezpiecznie

Jeżeli mam opisać podejście rozsądne, to wygląda ono tak: najpierw odłączam zasilanie, potem potwierdzam brak napięcia, a dopiero na końcu sprawdzam przewody. Nie odwrotnie. Gniazdka nie powinno się rozkręcać pod napięciem, jeśli nie ma się odpowiedniej praktyki.

1. Wyłącz właściwy obwód w rozdzielnicy i upewnij się, że nikt go nie załączy przypadkiem.
2. Sprawdź brak napięcia dwubiegunowym testerem albo miernikiem, a nie tylko „śrubokrętem z neonówką”.
3. Otwórz osprzęt dopiero wtedy, gdy wiesz, co sprawdzasz i jak odczytać zaciski L, N i PE.
4. Zweryfikuj, czy zielono-żółty trafia na ochronę, niebieski na neutralny, a przewód fazowy na zacisk fazowy.
5. Jeśli widzisz nadtopienia, luz na zaciskach, przypalone końcówki albo mieszane kolory na jednym połączeniu, przerwij pracę i wezwij elektryka.

To ważne także dlatego, że uszkodzone gniazdko nie zawsze od razu „nie działa”. Czasem działa jeszcze przez jakiś czas, tylko grzeje się, traci styk i robi się po prostu niebezpieczne.

Najczęstsze błędy przy podłączaniu gniazdka

W praktyce najwięcej problemów widzę nie tam, gdzie instalacja jest całkiem stara, ale tam, gdzie ktoś zrobił połowę pracy dobrze, a połowę „na oko”. Taki pół-błąd bywa gorszy niż oczywista awaria, bo przez dłuższy czas nie rzuca się w oczy.

• Podłączenie zielono-żółtego do fazy to błąd krytyczny, którego nie wolno usprawiedliwiać żadnym wyjątkiem.
• Zamiana N i PE może nie zawsze od razu wywoła efekt widoczny gołym okiem, ale psuje logikę ochrony.
• Luźny zacisk powoduje grzanie, iskrzenie i szybsze zużycie osprzętu.
• Zbyt krótko odizolowana żyła może się wysunąć, a zbyt długo odizolowana zwiększa ryzyko przypadkowego kontaktu.
• Oparcie się tylko na kolorze w starej instalacji kończy się najczęściej fałszywym poczuciem bezpieczeństwa.

Ja patrzę na to brutalnie prosto: jeśli instalacja nie daje się odczytać bez zgadywania, to nie jest moment na improwizację. To moment na pomiar albo konsultację z fachowcem. A przy obwodach trójfazowych stawka robi się jeszcze wyższa.

Kolory w gniazdach trójfazowych i na zapleczu lokalu

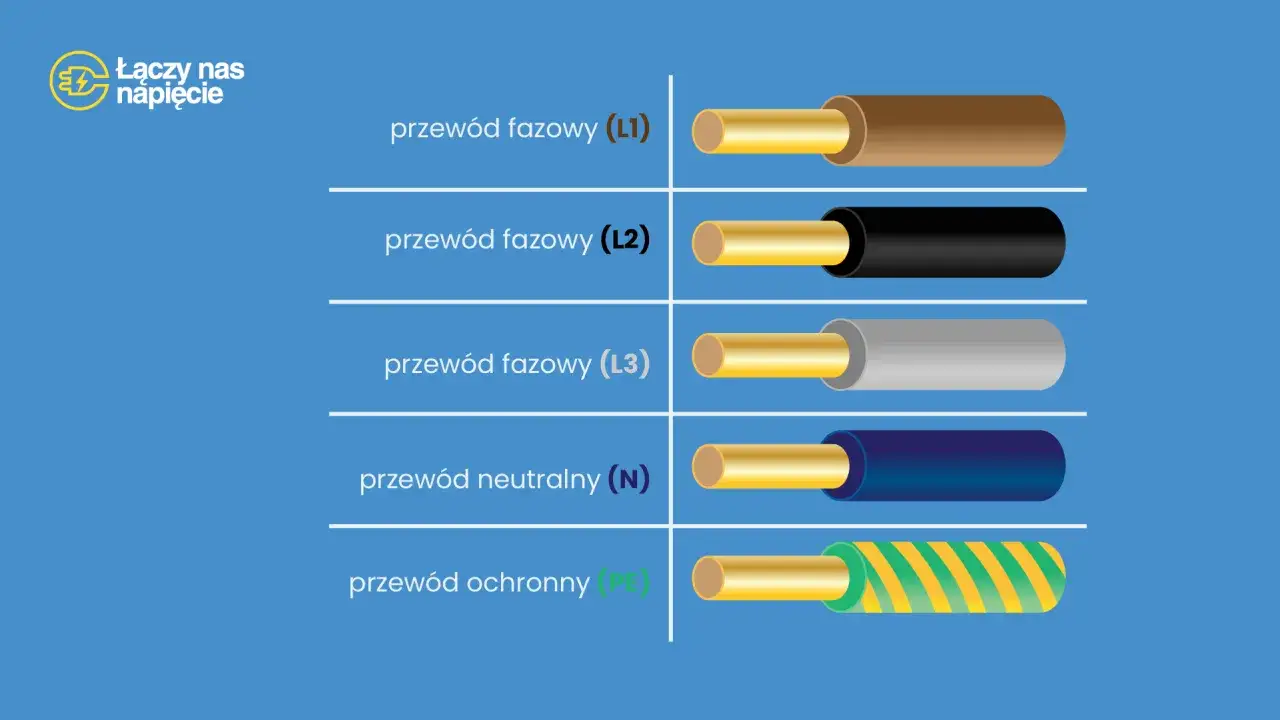

W sklepach, na zapleczu magazynowym, przy chłodniach, klimatyzacji albo mocniejszych urządzeniach kuchennych częściej trafia się zasilanie trójfazowe. Tam kolorystyka nadal jest logiczna, ale obejmuje więcej żył. Z perspektywy montażu ważne jest to, że schemat jest praktycznie ten sam, tylko rozszerzony o trzy fazy.

• Brązowy to zwykle L1.
• Czarny to zwykle L2.
• Szary to zwykle L3.
• Niebieski pozostaje przewodem neutralnym N.
• Zielono-żółty pozostaje przewodem ochronnym PE.

Tu nie pomyliłbym się nawet przez chwilę: przy większych mocach niewłaściwe podłączenie bywa kosztowne, a czasem kończy się natychmiastowym błędem urządzenia albo uszkodzeniem zabezpieczeń. Dlatego w lokalach handlowych i usługowych zawsze zaczynam od oznaczeń na osprzęcie, a dopiero potem patrzę na barwy przewodów.

Co sprawdzać, zanim uznasz instalację za poprawną

Jeżeli miałbym zostawić jedną praktyczną regułę, to byłaby bardzo prosta: kolory pomagają, ale nie decydują samodzielnie. Dobre gniazdko to takie, w którym barwy przewodów, oznaczenia zacisków i pomiar elektryczny mówią to samo. Jeśli jeden z tych elementów się nie zgadza, trzeba szukać przyczyny, a nie udawać, że problemu nie ma.

Najbardziej użyteczna wiedza w tym temacie nie polega na zapamiętaniu samych barw, tylko na umiejętności odróżnienia nowej, przewidywalnej instalacji od starej lub przerabianej. W pierwszej przypadku standard kolorów naprawdę ułatwia życie. W drugiej ratuje tylko ostrożność, miernik i zdrowy rozsądek.
