Dobór przewodu do obciążenia nie zaczyna się od tabelki z przekrojami, tylko od pytania, jaki prąd naprawdę popłynie w obwodzie i w jakich warunkach kabel będzie pracował. W instalacjach domowych i sklepowych ten sam przekrój może być poprawny na jednym odcinku, a na innym już nie wystarczyć, bo zmieniają się temperatura, długość trasy, sposób ułożenia i liczba obciążonych żył. Poniżej pokazuję, jak myślę o tym praktycznie: od obliczenia prądu, przez orientacyjne przekroje przewodów, aż po najczęstsze błędy, które psują cały dobór.
Najpierw licz prąd, potem sprawdzaj warunki ułożenia
- Najważniejszy punkt wyjścia to prąd obciążenia Ib, a nie sama moc urządzenia.
- Przewód musi spełnić warunek Ib ≤ In ≤ Iz, czyli obciążenie, zabezpieczenie i obciążalność żyły muszą się zgadzać.
- Ta sama żyła może mieć inną obciążalność w zależności od sposobu ułożenia, temperatury i grupowania kabli.
- Spadek napięcia potrafi wymusić większy przekrój niż sama obciążalność prądowa.
- W praktyce 1,5 mm², 2,5 mm², 4 mm² i 6 mm² to tylko punkty orientacyjne, nie uniwersalne reguły.
Od czego naprawdę zaczyna się dobór żyły
W praktyce zaczynam od trzech wartości: Ib, In i Iz. Ib to prąd obciążenia odbiornika, In to prąd znamionowy zabezpieczenia, a Iz to długotrwała obciążalność prądowa przewodu. Najkrótsza zasada brzmi: Ib ≤ In ≤ Iz. Jeśli pominę któryś z tych elementów, dobór może wyglądać dobrze na papierze, ale w realnej instalacji już nie.
- Ib oznacza prąd, który ma popłynąć w normalnej pracy odbiornika.
- In to wartość zabezpieczenia nadprądowego, które ma chronić przewód przed przeciążeniem i zwarciem.
- Iz to maksymalny prąd, jaki przewód może przenosić długotrwale bez przegrzania izolacji.
Jeśli urządzenie pobiera 18 A, a przewód w danym układzie ma obciążalność 16 A, to nie załatwia sprawy samo podniesienie zabezpieczenia do 20 A. Wtedy problem nie znika, tylko zostaje przykryty. Kiedy mam już te trzy liczby, przechodzę do prostego przeliczenia mocy na prąd, bo bez tego każda dalsza rozmowa o przekroju jest zgadywaniem.
Jak z mocy wyliczam prąd obciążenia
Najprostszy wzór dotyczy obwodu jednofazowego: I = P / U. Przy napięciu 230 V urządzenie o mocy 2000 W pobiera około 8,7 A, a 3000 W już około 13 A. Przy trójfazie używam wzoru I = P / (√3 × U × cosφ × η), bo trzeba uwzględnić współczynnik mocy i sprawność; to ważne zwłaszcza przy silnikach, chłodnictwie i klimatyzacji.
W sklepie widać to bardzo szybko. Oświetlenie LED, kasa, skaner i drobna elektronika zwykle nie generują dużych prądów, ale agregat chłodniczy, kurtyna powietrzna albo zaplecze gastronomiczne potrafią przesunąć dobór o kilka klas wyżej. Dla przykładu: odbiornik trójfazowy 11 kW przy 400 V, cosφ 0,85 i sprawności 0,9 daje prąd rzędu 21 A. Na papierze to nie wygląda groźnie, ale przy długiej trasie i kilku kablach obok siebie ten wynik już nie wystarcza, żeby bezpiecznie zakończyć temat.
Kiedy mam już prąd obliczeniowy, sprawdzam warunki pracy przewodu, bo to one najczęściej przesądzają o ostatecznym przekroju. I właśnie tutaj zaczyna się część, w której intuicja najczęściej zawodzi.
Co zmienia dopuszczalny prąd przewodu

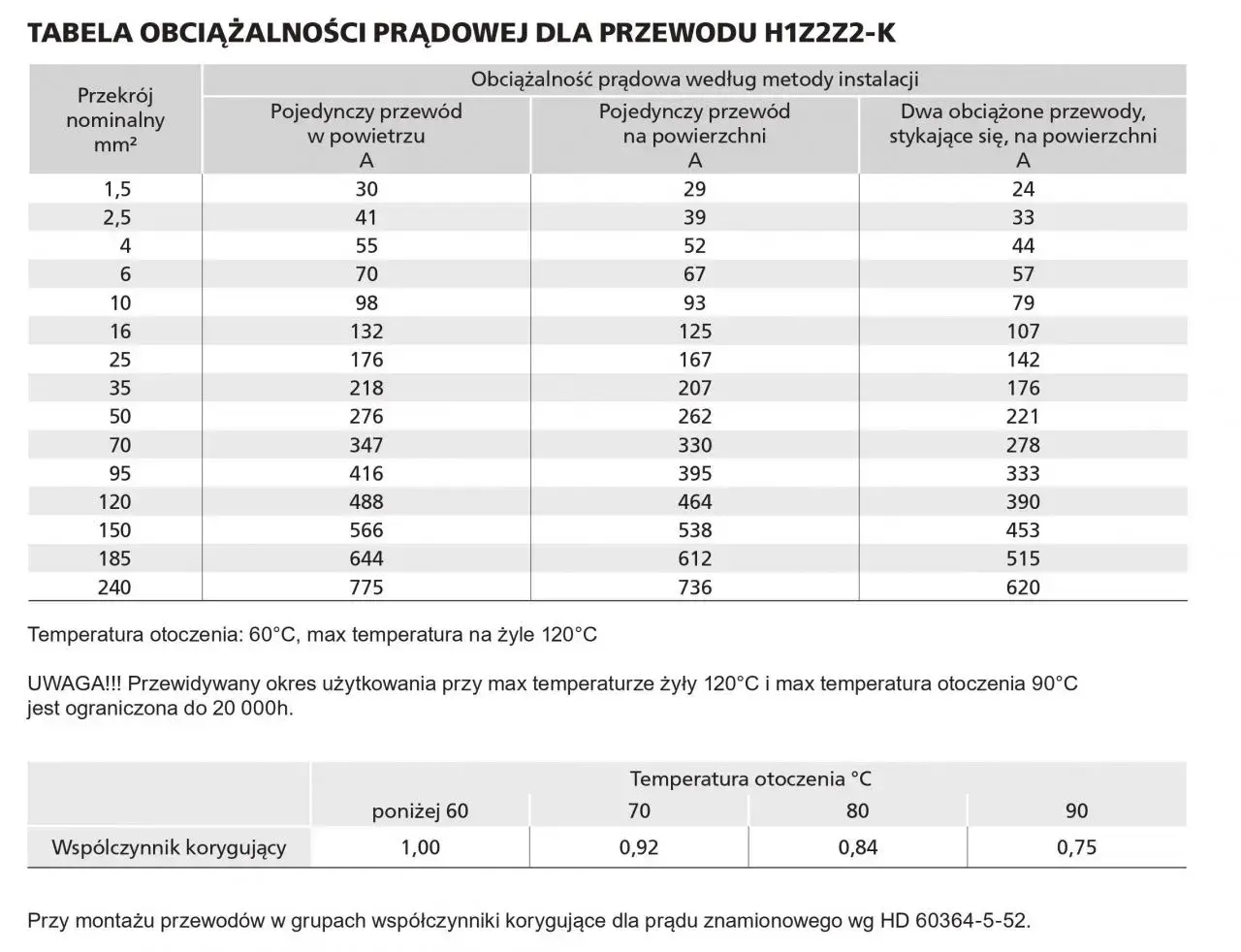

Ten sam kabel nie ma jednej, stałej obciążalności. Inny wynik wyjdzie w ścianie, inny w rurze, inny w korytku, a jeszcze inny w grupie kilku obwodów ułożonych obok siebie. W tabelach producentów widać też jasno, że temperatura otoczenia potrafi mocno obniżyć dopuszczalny prąd: przy 60°C współczynnik spada do około 0,87, a przy 70°C do około 0,71 względem warunków odniesienia. To już nie jest kosmetyka, tylko różnica, która potrafi wymusić większy przekrój.
| Czynnik | Przykładowy wpływ | Co to oznacza w praktyce |
|---|---|---|
| Temperatura 60°C | około 0,87 | przewód przenosi o ok. 13% mniej prądu niż w warunkach odniesienia |
| Temperatura 70°C | około 0,71 | spadek jest już na tyle duży, że często trzeba zmienić przekrój |
| Kilka kabli w jednym korytku | około 0,68-0,84 | im ciaśniej, tym większe wzajemne dogrzewanie i mniejszy margines bezpieczeństwa |
| Długi odcinek | brak jednego współczynnika | rośnie spadek napięcia i czasem to on, a nie sam prąd, wymusza większy kabel |
Przy długich trasach nie patrzę tylko na Iz. Spadek napięcia bywa równie ważny, bo w instalacjach zasilanych z sieci publicznej zwykle trzymam się poziomu 3% dla oświetlenia i 5% dla pozostałych odbiorników. W obiektach handlowych to szczególnie ważne przy witrynach, chłodnictwie i długich obwodach zasilających strefy sprzedaży. Dopiero po tych korektach ma sens spojrzenie na typowe przekroje, bo wtedy liczby przestają być życzeniowe.
Jakie przekroje spotykam najczęściej w praktyce
Nie traktuję tej tabeli jak sztywnej recepty, tylko jak punkt odniesienia dla typowych instalacji miedzianych. Jeśli warunki są trudniejsze - wysoka temperatura, długie odcinki, wiązki przewodów albo zabudowa w izolacji - schodzę ostrożniej i często wybieram większy przekrój.
| Przekrój Cu | Typowe zastosowanie | Orientacyjny prąd długotrwały | Co sprawdzam dodatkowo |
|---|---|---|---|
| 1,5 mm² | Oświetlenie, lekkie obwody sterujące | 10-16 A | Nie układam go automatycznie w gorącej przestrzeni ani w zwartej wiązce |
| 2,5 mm² | Gniazda ogólne, część obwodów w sklepie | 16-25 A | Długość trasy i liczba kabli obok siebie |
| 4 mm² | Mocniejsze gniazda, pojedyncze odbiorniki, krótsze zasilania pomocnicze | 25-32 A | Spadek napięcia i zabezpieczenie |
| 6 mm² | Płyty, podgrzewacze, kurtyny, zasilanie małej podrozdzielnicy | 32-40 A | Warunki ułożenia i prąd rozruchowy |
| 10 mm² | Linie zasilające, większe odbiory trójfazowe | 50-63 A | Dobieram też ochronę i zapas na przyszłe obciążenie |
| 16 mm² | Mocniejsze zasilanie i dłuższe trasy | 63-100 A | Tu nie warto zgadywać - liczę wszystko od początku |

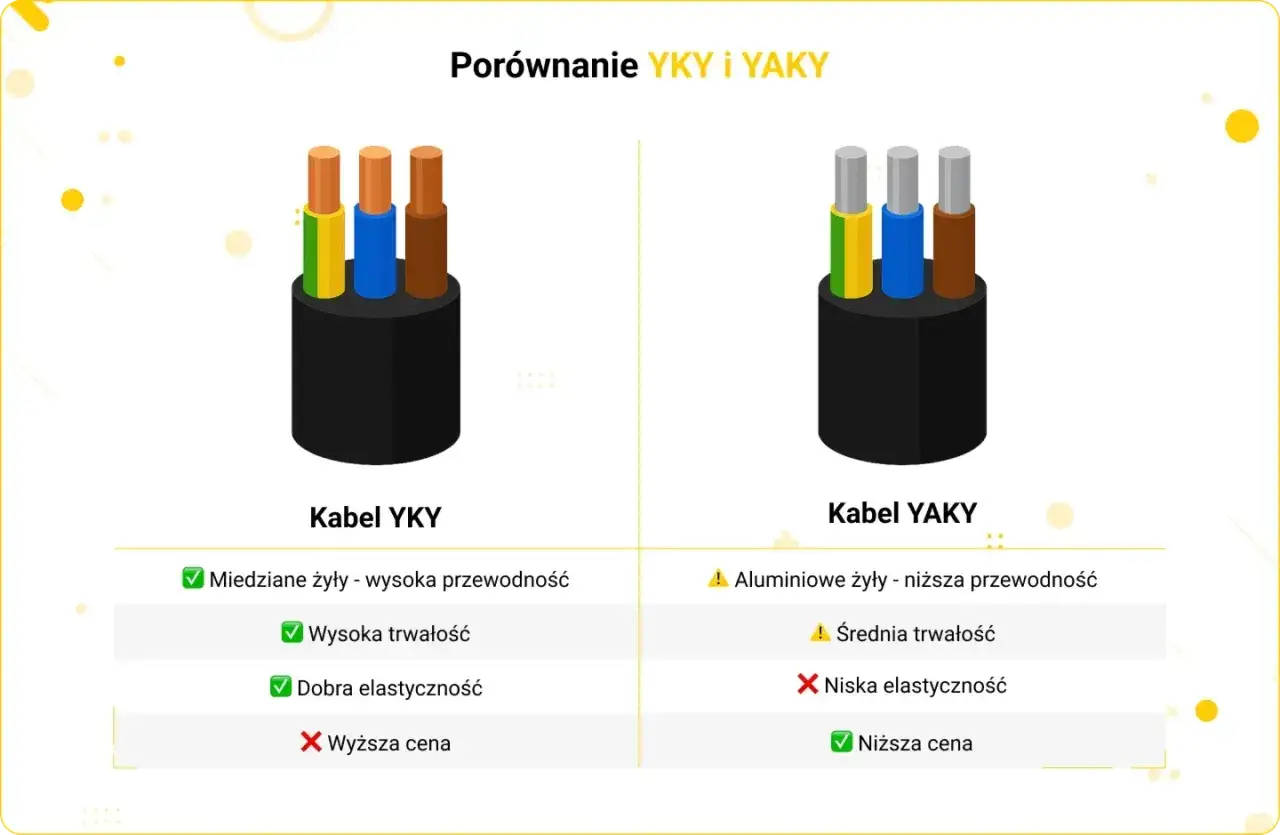

Przy aluminium wybieram większy przekrój niż przy miedzi, bo przy tym samym obciążeniu trzeba zrekompensować gorszą przewodność. W prostych słowach: jeśli ktoś próbuje zamienić Cu na Al bez przeliczenia, zwykle kończy z przewodem za małym, a nie za oszczędnym. W obiektach handlowych widzę to zwłaszcza przy długich zasilaniach rozdzielnic i urządzeń chłodniczych. Kiedy mam już zakres przekroju, pilnuję jeszcze zabezpieczenia, bo ono decyduje o bezpieczeństwie przy przeciążeniu i zwarciu.
Dlaczego sam przekrój nie wystarcza bez zabezpieczenia
Przewód nie pracuje sam. Musi być dobrany razem z zabezpieczeniem nadprądowym, czyli elementem, który odłącza obwód przy przeciążeniu lub zwarciu. W praktyce pilnuję warunku Ib ≤ In ≤ Iz: obciążenie nie może przekraczać możliwości przewodu, a zabezpieczenie nie może być ustawione wyżej niż bezpieczna obciążalność żyły. Różnicówka nie zastępuje tego zabezpieczenia - chroni przed prądem upływu, a nie przed przegrzaniem przewodu.
W instalacjach z dużą liczbą odbiorników nieliniowych, na przykład LED-ami, zasilaczami, automatyką sklepową i UPS-ami, zwracam też uwagę na przewód neutralny. W obwodach jednofazowych i w wielu układach wielofazowych neutralny powinien mieć co najmniej taki sam przekrój jak przewody liniowe, a przy harmonicznych nie wolno zakładać, że będzie zawsze mniej obciążony. To właśnie tu najczęściej pojawiają się błędy w nowoczesnych instalacjach. Jeśli te trzy elementy się zgadzają, dopiero wtedy sprawdzam, gdzie projekt najłatwiej się wykłada w praktyce.
Najczęstsze błędy, które widzę przy doborze przewodów
- Dobór tylko po mocy urządzenia. Sama moc nie mówi, jaki będzie prąd przy 230 V, 400 V, cosφ i sprawności.
- Ignorowanie długości trasy. Krótki obwód i długi obwód to nie jest ten sam przypadek, bo spadek napięcia potrafi wymusić większy przekrój.
- Traktowanie 1,5 mm² i 2,5 mm² jak wiecznych reguł. To skróty myślowe, a nie uniwersalne normy.
- Nieuwzględnianie grupowania kabli. W korytkach, kanałach i nad sufitem technicznym przewody wzajemnie się dogrzewają.
- Zbyt mało uwagi dla rozruchu. Silnik, sprężarka albo klimatyzacja przez chwilę pobierają znacznie więcej niż w pracy ustalonej.
- Pomijanie warunków termicznych. W ciepłym pomieszczeniu albo w izolacji termicznej obciążalność spada szybciej, niż sugeruje intuicja.
W praktyce to właśnie te błędy robią największą różnicę między instalacją, która działa bez problemu, a taką, która grzeje się, wybija zabezpieczenia albo wymaga przeróbek po uruchomieniu. Kiedy ktoś mówi mi, że „na oko powinno wystarczyć”, wiem już, że trzeba wrócić do liczb. Dlatego przed zamknięciem projektu zawsze robię jeszcze jedną krótką kontrolę.
Co jeszcze sprawdzam przed zamknięciem obwodu
Na końcu przechodzę przez prostą listę kontrolną. Nie zajmuje dużo czasu, a ratuje przed większością późniejszych problemów.
- Czy prąd obciążenia jest policzony dla realnych warunków pracy, a nie tylko z tabliczki znamionowej?
- Czy przekrój przewodu ma zapas po uwzględnieniu temperatury, sposobu ułożenia i liczby kabli obok siebie?
- Czy zabezpieczenie nadprądowe naprawdę chroni przewód, a nie tylko pasuje „z grubsza”?
- Czy spadek napięcia nie przekracza rozsądnego poziomu na końcu długiej trasy?
- Czy przy odbiornikach z elektroniką i LED-ami neutralny został policzony bez optymizmu?
Jeśli mam wątpliwość, wolę podnieść przekrój o jeden stopień niż później walczyć z grzaniem, spadkami napięcia i niepotrzebnymi wyłączeniami. W dobrze zaprojektowanej instalacji najważniejsze nie jest to, żeby kabel był jak najcieńszy, tylko żeby był dobrany do rzeczywistego obciążenia, warunków ułożenia i charakteru odbiorników.
