W instalacjach prądu stałego kolor przewodu bywa pierwszą wskazówką, ale nie ostatnim słowem. Odpowiedź na pytanie, czy czerwony kabel to plus czy minus, w większości prostych układów brzmi: plus, lecz w praktyce trzeba jeszcze uwzględnić producenta sprzętu, rodzaj instalacji i oznaczenia przy zaciskach. Pokażę, jak odczytywać takie oznaczenia, gdzie najczęściej pojawiają się wyjątki i jak sprawdzić biegunowość tak, żeby nie uszkodzić sprzętu.
Najważniejsze zasady odczytu kolorów w prądzie stałym
- Czerwony w DC najczęściej oznacza plus, ale nie jest to reguła absolutna.
- Czarny lub niebieski bardzo często oznacza minus, jednak zawsze trzeba to potwierdzić.
- W instalacjach prądu przemiennego nie szuka się plusa i minusa, tylko fazy, neutralnego i ochronnego.
- Najbezpieczniej sprawdzać biegunowość multimetrem, a nie wyłącznie kolorem izolacji.
- W sklepach i punktach usługowych temat najczęściej dotyczy LED-ów, kamer, alarmów i zasilaczy awaryjnych.

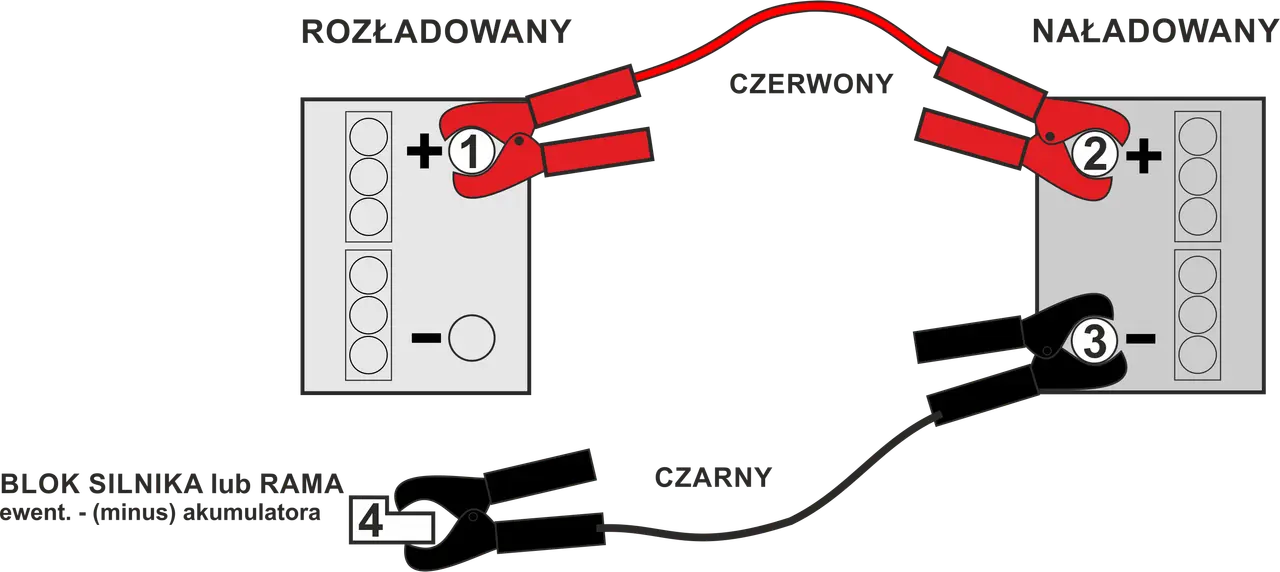

Co zwykle oznacza czerwony przewód w instalacji DC
W praktyce czerwony przewód najczęściej oznacza biegun dodatni, a czarny albo niebieski - ujemny. Tę zasadę spotyka się w zasilaczach 12 V i 24 V, w prostych układach LED, w części kamer monitoringu oraz w wielu urządzeniach automatyki. Ja traktuję ją jako punkt startu, nie jako dowód.
To ważne rozróżnienie, bo w prądzie stałym nie chodzi o „kolor dla koloru”, tylko o szybką identyfikację polaryzacji. Jeśli widzę czerwony przewód, zakładam plus, ale i tak patrzę na opis przy zaciskach, symbol + albo schemat na obudowie. W dobrze oznaczonych urządzeniach te trzy rzeczy powinny się ze sobą zgadzać.
| Kolor przewodu | Najczęstsze znaczenie w DC | Na co uważać |
|---|---|---|
| Czerwony | Plus, czyli biegun dodatni | To zwyczaj praktyczny, a nie gwarancja w każdym urządzeniu |
| Czarny | Minus, czyli biegun ujemny | W niektórych układach może pełnić też rolę przewodu wspólnego |
| Niebieski | Minus lub przewód ujemny w części systemów | Warto sprawdzić dokumentację, bo bywa używany różnie |
| Żółto-zielony | Przewód ochronny PE | Nie traktuje się go jako minusa w instalacji DC |
Jeśli urządzenie pracuje z prądem przemiennym, całe pytanie o plus i minus przestaje mieć sens. Tam liczą się inne oznaczenia, a czerwony przewód może oznaczać coś zupełnie innego niż w elektronice niskonapięciowej. I właśnie dlatego sam kolor nigdy nie powinien być jedynym kryterium. To prowadzi do najczęstszych pomyłek, które widuję w praktyce najczęściej.
Dlaczego sam kolor nie wystarcza do identyfikacji
Największy problem polega na tym, że kolor przewodu jest wskazówką, a nie dowodem. W nowych urządzeniach układ barw zwykle jest logiczny, ale w starszych instalacjach, sprzęcie importowanym albo po naprawach przewody potrafią być dobrane po prostu „jakie były pod ręką”. Wtedy czerwony przestaje być pewnym znakiem plusa.
W instalacjach sklepowych dochodzi jeszcze jeden czynnik: mieszają się różne systemy. W jednej szafie możesz mieć 230 V AC, obok 12 V DC do kamery, a niżej 24 V do automatyki albo LED-ów. Jeśli ktoś później poprawiał okablowanie bez konsekwencji, kolor staje się jedynie tropem. Właśnie dlatego ja nie ufam wyłącznie izolacji, tylko zawsze szukam opisu na urządzeniu i potwierdzam go pomiarem.
Najczęstsze sytuacje, w których kolor potrafi zmylić, wyglądają tak:
- stara instalacja po kilku przeróbkach, gdzie ktoś wymieniał tylko fragment przewodu;
- urządzenie z importu, w którym producent stosuje własny kod barw;
- przewody oznaczone nadrukiem, a nie kolorem żyły;
- układ, w którym czarny przewód nie jest minusem, tylko przewodem wspólnym albo sygnałowym;
- instalacja mieszana, gdzie w jednej obudowie spotykają się AC i DC.
Warto też pamiętać o pojęciu masy. W elektronice „masa” bywa punktem odniesienia, ale nie zawsze jest tym samym co przewód ochronny PE. To drobna różnica teoretyczna, która w praktyce decyduje o tym, czy układ działa stabilnie, czy zaczyna sprawiać problemy. Skoro sam kolor nie wystarcza, przechodzę do sprawdzania biegunowości krok po kroku.
Jak sprawdzić biegunowość bez zgadywania
Najprostsza i najpewniejsza metoda to pomiar multimetrem ustawionym na napięcie stałe. Ja robię to zawsze wtedy, gdy mam choć cień wątpliwości. To szybkie, tanie i dużo bezpieczniejsze niż podłączanie „na próbę”.
- Odłącz zasilanie, jeśli tylko możesz to zrobić bez ryzyka dla urządzenia.
- Sprawdź oznaczenia przy zaciskach: symbole +, -, ewentualnie opis typu V+ i V-.
- Ustaw multimetr na pomiar napięcia stałego, czyli DC V.
- Przyłóż czerwoną sondę do przewodu, który podejrzewasz o plus, a czarną do drugiego.
- Jeśli wynik pojawia się z minusem przed wartością, sondy są odwrócone i biegunowość jest przeciwna do założenia.
- Po potwierdzeniu oznacz przewody opisem albo koszulką termokurczliwą, żeby nie wracać do tego samego problemu przy następnym serwisie.
Przy prostych układach wystarczy zwykły multimetr za kilkadziesiąt złotych. Nie potrzebujesz do tego drogiego sprzętu, ale potrzebujesz nawyku sprawdzania. Próbnik napięcia pokazuje obecność napięcia, nie biegunowość, więc w tym zadaniu jest tylko pomocą, a nie rozwiązaniem. Gdy już wiesz, co jest plusem, warto spojrzeć na to, gdzie ten problem pojawia się najczęściej w realnych instalacjach sklepowych.
Gdzie ten kod barw widać najczęściej w sklepach i punktach usługowych
W retailu temat kolorów przewodów wraca częściej, niż wielu osobom się wydaje. Najczęściej widzę go przy modernizacji oświetlenia, podłączaniu kamer, wymianie zasilaczy i porządkowaniu szafek z automatyką. To właśnie tam jedno źle rozpoznane połączenie potrafi zatrzymać elementy, które z punktu widzenia sklepu są krytyczne: światło, monitoring albo zasilanie awaryjne.
| Zastosowanie | Typowe napięcie | Co daje błąd biegunowości |
|---|---|---|
| Oświetlenie LED witryn i półek | 12 V lub 24 V DC | Listwa może nie świecić albo sterownik wejść w zabezpieczenie |
| Kamery CCTV i rejestratory pomocnicze | 12 V DC | Urządzenie nie uruchomi się lub zasilacz się wyłączy |
| Systemy alarmowe i kontroli dostępu | 12 V lub 24 V DC | Pojawiają się błędy, reset albo brak reakcji elementu wykonawczego |
| Zasilanie buforowe i małe UPS-y do urządzeń | 12 V / 24 V DC | Zamiana polaryzacji może uszkodzić elektronikę lub bezpiecznik |
W tych zastosowaniach czerwony przewód rzeczywiście bardzo często jest plusem, ale kluczowe jest słowo „często”, nie „zawsze”. W praktyce serwisowej właśnie ten skrót myślowy bywa najdroższy. Jeśli instalacja ma działać bez przestojów, warto od razu przejść od rozpoznania kolorów do dobrego oznaczania przewodów.
Jak oznaczać przewody, żeby nie wracać do tego samego błędu
Najlepiej działa prosta konsekwencja. Jeśli w jednym systemie przyjmiesz jeden sposób oznaczania, późniejsze serwisy są szybsze i mniej ryzykowne. Ja polecam nie opierać się wyłącznie na kolorze żyły, tylko dodać opis funkcji na obu końcach przewodu.
- Używaj koszulek termokurczliwych z oznaczeniem + i -.
- Opisuj oba końce przewodu, a nie tylko miejsce przy zasilaczu.
- Po demontażu rób zdjęcie połączeń, zanim cokolwiek rozepniesz.
- W jednej szafie trzymaj jeden schemat kolorów i nie mieszaj go bez potrzeby.
- Po każdej zmianie wykonaj jeszcze jeden pomiar, nawet jeśli „na oko wszystko się zgadza”.
Jeśli pracujesz z instalacją mieszaną, oddziel wizualnie obwody AC i DC. To nie jest kosmetyka, tylko realne ograniczenie liczby pomyłek. Szczególnie w sklepach, gdzie serwisanci różnych firm wchodzą do tej samej szafy w odstępie miesięcy, dobry opis jest wart więcej niż pamięć jednej osoby. Z tego właśnie powodu kończę temat prostą zasadą, którą sam stosuję zawsze.
Co zapamiętać przed podłączeniem zasilania
Jeśli mam zostawić jedną praktyczną regułę, brzmi ona tak: czerwony przewód w DC zwykle oznacza plus, ale ostatecznie potwierdza to dopiero pomiar i oznaczenie na urządzeniu. Ta zasada jest wystarczająco prosta, żeby działać w codziennej pracy, i wystarczająco ostrożna, żeby nie uszkodzić sprzętu. W instalacjach sklepowych, gdzie liczy się szybki powrót do działania, właśnie taka dyscyplina robi największą różnicę.
Przy najbliższej naprawie sprawdź więc trzy rzeczy: kolor, opis przy zacisku i wynik z multimetru. Jeśli wszystkie trzy mówią to samo, możesz podłączać z dużą pewnością. Jeśli choć jedna rzecz się nie zgadza, zatrzymaj się i zweryfikuj układ jeszcze raz - to zdecydowanie tańsze niż wymiana spalonego zasilacza albo kamery.
