Dobry czujnik zmierzchowy potrafi odciążyć ręczne włączanie oświetlenia przy wejściu do sklepu, na elewacji czy na parkingu, ale tylko wtedy, gdy jest poprawnie wpięty i dobrze ustawiony. W praktyce pytanie, jak podłączyć czujnik zmierzchu, sprowadza się do trzech rzeczy: bezpiecznego zasilenia, poprawnego wyjścia na lampę i właściwego miejsca montażu sondy. Poniżej przechodzę przez schemat połączeń, różnice między typami czujników oraz test, który robię przed zamknięciem puszki.
Najpierw sprawdź typ czujnika, obciążenie i miejsce montażu
- W większości modeli czujnik włącza fazę na lampę, a przewód neutralny prowadzi się wspólnie do zasilania i oprawy.
- Jeśli czujnik ma sondę zewnętrzną, to właśnie sonda musi widzieć naturalne światło, a nie światło z własnej oprawy.
- Limit obciążenia sprawdzam zawsze przed montażem, bo dla LED bywa wyraźnie niższy niż dla zwykłych źródeł światła.
- Przy większej liczbie opraw lepiej od razu przewidzieć stycznik zamiast przeciążać sam czujnik.
- Po podłączeniu ustawiam próg luksów i robię test w dzień, zasłaniając sondę kartonem albo grubą ciemną tkaniną.
Co sprawdzić, zanim ruszysz z montażem
Ja zawsze zaczynam od tabliczki znamionowej, nie od przewodów. Dwa czujniki wyglądają podobnie, a potrafią mieć zupełnie inne napięcie zasilania, dopuszczalne obciążenie i sposób sterowania, więc to właśnie od tego zależy, czy instalacja będzie działała stabilnie.
| Co sprawdzam | Dlaczego to ważne | Na co patrzę |
|---|---|---|
| Zasilanie | Musi pasować do instalacji | Najczęściej 230 V AC / 50 Hz |
| Obciążenie wyjścia | Chroni przekaźnik przed przeciążeniem | Limit dla LED bywa niższy niż ogólny, więc nie patrzę wyłącznie na waty |
| Typ czujnika | Inaczej podłącza się model z wbudowanym elementem światłoczułym, a inaczej wersję z sondą zewnętrzną | Miejsce montażu, długość przewodu sondy, rodzaj puszki |
| Szczelność | Na zewnątrz to kwestia trwałości i bezpieczeństwa | IP samego czujnika, sondy i puszek połączeniowych |
W praktyce spotyka się modele z regulacją w okolicach 2-100 lx, opóźnieniem załączenia liczącym kilka sekund i dopuszczalnym obciążeniem rzędu 2300 W, ale przy LED ten sam czujnik może mieć znacznie niższy limit, na przykład 575 W. To nie jest detal, tylko granica, której nie warto przekraczać. Skoro parametry masz już sprawdzone, następny krok to rozpoznanie samych zacisków.
Jak rozpoznać typ czujnika i jego zaciski

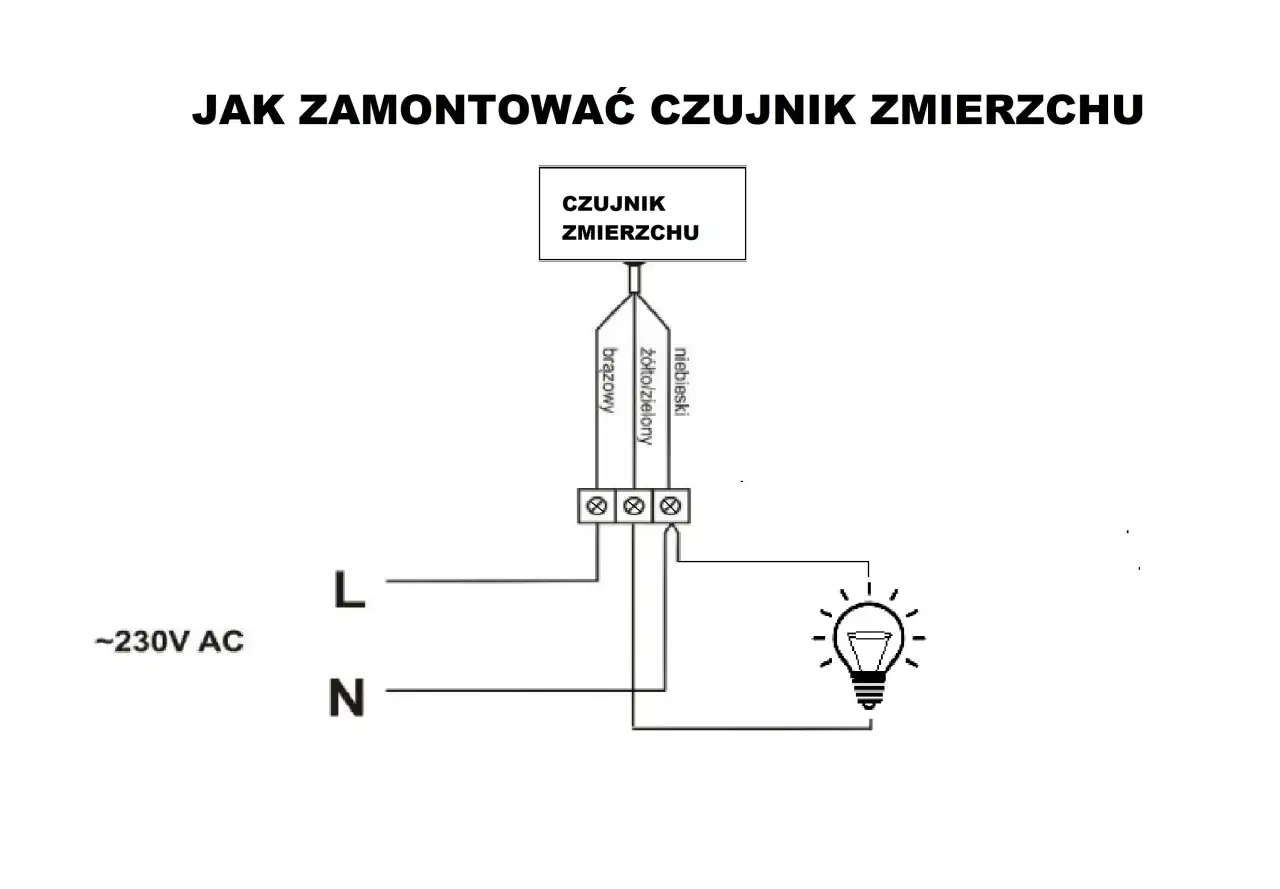

W czujnikach zmierzchowych najczęściej widzę trzy podstawowe oznaczenia: L, N i L' albo OUT. L to zasilanie fazowe, N to neutralny, a L' jest wyjściem, z którego czujnik podaje fazę na lampę po zapadnięciu zmroku.
| Oznaczenie | Funkcja | Co podłączyć |
|---|---|---|
| L | Wejście fazy | Przewód fazowy z rozdzielnicy |
| N | Neutralny | Neutralny zasilania i neutralny lampy |
| L' / OUT / LOAD | Wyjście sterowane | Fazę prowadzącą do oprawy lub do cewki stycznika |
| PE | Ochronny | Nie przechodzi przez czujnik, tylko idzie bezpośrednio do oprawy i puszki |
| Sonda | Pomiar światła | Tylko w modelach z oddzielną sondą, zgodnie z instrukcją producenta |
Jeśli masz wersję z sondą zewnętrzną, sama elektronika może siedzieć w puszce technicznej, a fotoelement pracuje tam, gdzie naprawdę jest zmierzch. To wygodne przy elewacjach sklepów, reklamach świetlnych i parkingach, bo czujnik nie widzi wtedy własnej lampy ani odbić od jasnej witryny. W modelach z taką sondą połączenia najlepiej robić w puszce hermetycznej i nie prowadzić długiego przewodu równolegle do 230 V, zwłaszcza gdy odcinek przekracza około 10 m.
Jak podłączyć przewody krok po kroku
- Odłącz zasilanie i sprawdź brak napięcia. Nie opieram się na samym wyłączeniu bezpiecznika, tylko potwierdzam stan beznapięciowy miernikiem albo sprawdzonym testerem.
- Rozpoznaj przewody w instalacji. Szukam fazy, neutralnego i przewodu ochronnego. Jeśli producent oznaczył kolory, traktuję je pomocniczo, a nie jako jedyne źródło prawdy.
- Podłącz fazę do L. To wejście zasilania czujnika.
- Podłącz neutralny do N. Ten sam neutralny prowadzi się też do lampy, żeby obwód był domknięty zgodnie ze schematem producenta.
- Wyjście czujnika połącz z lampą. Przewód z L' albo OUT idzie na fazę odbiornika. Czujnik nie zasila wtedy lampy bezpośrednio „na stałe”, tylko przełącza obwód po zmroku.
- Przewód ochronny poprowadź osobno. PE omija elektronikę czujnika i trafia bezpośrednio do oprawy oraz metalowych elementów instalacji, jeśli są przewidziane.
- Jeśli masz model z sondą, podłącz ją do dedykowanych zacisków. Nie mieszam przewodów sondy z obwodem zasilania, a wszystkie połączenia zamykam w hermetycznej puszce lub miejscu zabezpieczonym przed pogodą.
Przy prostym obwodzie z jedną oprawą to zazwyczaj wystarcza. Jeżeli jednak czujnik ma sterować kilkoma lampami albo mocnym zestawem LED, przechodzę do kolejnego kroku i nie podpinam wszystkiego „na skróty”.
Kiedy czujnik powinien sterować stycznikiem
To ważny temat, bo wiele problemów zaczyna się nie od złego podłączenia, ale od zbyt ambitnego obciążenia. Sam czujnik ma ograniczoną wytrzymałość styków, a przy większej liczbie opraw, długich liniach albo LED-ach z dużym prądem rozruchowym lepiej traktować go jako element sterujący, nie główny przełącznik mocy.
| Rozwiązanie | Kiedy ma sens | Co zyskujesz | Na co uważam |
|---|---|---|---|
| Bezpośrednie podłączenie lampy | Jedna lub dwie oprawy o niewielkim obciążeniu | Prosty układ, mniej elementów | Nie przekraczam limitu mocy i sprawdzam też wersję dla LED |
| Czujnik + stycznik | Parking, kilka opraw, większa reklama świetlna, dłuższy obwód | Czujnik pracuje lekko, a stycznik bierze na siebie obciążenie | Trzeba dodać jeden element więcej i poprawnie dobrać cewkę stycznika |
Ten układ szczególnie dobrze sprawdza się przy wejściach do sklepów i na małych parkingach, gdzie światło ma działać pewnie, a nie „na granicy możliwości” przekaźnika. Ja wolę dołożyć stycznik raz, niż wracać po kilku miesiącach do wypalonych styków i losowego migotania.
Gdzie zamontować sondę, żeby nie dostawała fałszywych sygnałów
W czujniku zmierzchowym miejsce montażu jest niemal tak samo ważne jak samo podłączenie. Sonda musi mieć dostęp do naturalnego światła, ale nie może być zasypywana światłem z własnej oprawy, odbiciem od jasnej ściany czy podświetloną witryną, bo wtedy układ zaczyna reagować zbyt wcześnie albo w ogóle nie zachowuje się przewidywalnie.
- Ustaw sondę tam, gdzie „widzi” niebo albo otoczenie, a nie bezpośrednio lampę.
- Nie chowaj jej za elementami, które będą zasłaniały światło o zmierzchu, na przykład za szyldem, daszkiem lub gęstą roślinnością.
- Jeżeli przewód sondy jest dłuższy, prowadź go osobno od przewodów 230 V i nie układaj równolegle do grubych obciążeń przez cały odcinek.
- Przy montażu na zewnątrz użyj puszki i dławnic, które realnie zabezpieczą połączenia przed wilgocią, a nie tylko „na papierze”.
- Nie zakrywaj obudowy i zostaw jej trochę miejsca, żeby elektronika nie pracowała w ciasnym, przegrzewającym się schowku.
Jeśli sonda trafia na elewację sklepu, ja zwykle sprawdzam nie tylko promień światła, ale też odbicia od szyby i jasnego tynku. To właśnie takie drobiazgi najczęściej robią różnicę między układem, który działa intuicyjnie, a takim, który co wieczór wymaga korekty. Gdy miejsce montażu jest już rozsądnie wybrane, zostaje ustawienie progu i test.
Jak ustawić próg i sprawdzić działanie po podłączeniu
Po pierwszym uruchomieniu nie kręcę od razu pokrętłem w środek skali. Zaczynam od najniższego progu albo pozycji oznaczonej symbolem księżyca, włączam zasilanie i sprawdzam, czy czujnik reaguje w sposób zgodny z opisem producenta. Zwykle po zmianie warunków światła trzeba odczekać kilka sekund, a w części modeli opóźnienie załączenia wynosi 1-2 s, a wyłączenia 4-5 s, więc nie oceniam pracy po jednej chwili.
- Ustaw próg na minimum lub w kierunku „ciemniej”.
- Włącz zasilanie i poczekaj chwilę na reakcję układu.
- W dzień zasłoń sondę kartonem albo grubą ciemną tkaniną. Palec zwykle nie wystarcza.
- Sprawdź, czy oprawa załącza się po kilku sekundach, a po odsłonięciu sondy wyłącza się równie spokojnie.
- Jeśli światło zapala się za wcześnie, obniż próg. Jeśli nie włącza się przy zmierzchu, podnieś próg minimalnie, krok po kroku.
- Zrób finalny test w warunkach zbliżonych do wieczora, a nie tylko w ciemnym pomieszczeniu.
Najczęstszy błąd widzę wtedy, gdy ktoś ustawia czujnik „na oko” i od razu uznaje, że działa źle. W praktyce problemem bywa po prostu za wysoki próg, zła lokalizacja sondy albo lampy odbijające światło na fotoelement. Kiedy to poprawisz, układ zwykle zaczyna zachowywać się przewidywalnie.
Co daje najlepszy efekt przy wejściu do sklepu i oświetleniu zewnętrznym
Przy małym wejściu do sklepu czujnik zmierzchowy najczęściej wystarcza sam, zwłaszcza gdy steruje jedną oprawą, kasetonem albo niewielkim zestawem LED. Przy parkingu, kilku obwodach i większej reklamie świetlnej szybciej dochodzę do wniosku, że sensowniejszy będzie układ z czujnikiem, stycznikiem albo nawet zegarem astronomicznym, jeśli zależy Ci bardziej na godzinach niż na samym poziomie światła. To prosty wybór: im większa i bardziej złożona instalacja, tym mniej miejsca na przypadek.
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: najpierw dobierz czujnik do obciążenia i miejsca montażu, dopiero potem podłącz przewody. Wtedy podłączenie jest naprawdę proste, a nie tylko teoretycznie proste. Gdy pracujesz przy 230 V i masz choć cień wątpliwości co do przewodów, lepiej zatrzymać się na etapie weryfikacji niż poprawiać całą instalację po pierwszym wieczorze.
