W rozdzielnicy to właśnie układ połączeń decyduje o tym, czy energia rozchodzi się równomiernie, bezpiecznie i bez zbędnych strat. Dobrze dobrane szyny elektryczne upraszczają montaż, ograniczają liczbę połączeń i pomagają utrzymać porządek w całej instalacji, ale tylko wtedy, gdy pasują do obciążenia, aparatury i warunków pracy rozdzielnicy. Poniżej wyjaśniam, czym są, jakie mają odmiany, jak je dobierać oraz na jakie błędy zwracam uwagę najczęściej.
Najważniejsze informacje o szynach w rozdzielnicy
- Szyny zbiorcze i grzebieniowe służą do wygodnego rozdziału energii między aparaty w rozdzielnicy.
- Dobór nie kończy się na prądzie znamionowym, liczy się też zwarcie, temperatura i zgodność z aparaturą.
- W małych rozdzielnicach sprawdzają się systemy modułowe, w większych potrzebne są szyny zbiorcze projektowane pod konkretny układ.
- Najwięcej problemów powodują luźne połączenia, zbyt mały zapas miejsca i mieszanie elementów różnych systemów.
- Przy pracy z rozdzielnicą obowiązuje zasada: najpierw bezpieczeństwo, potem montaż i dopiero uruchomienie.

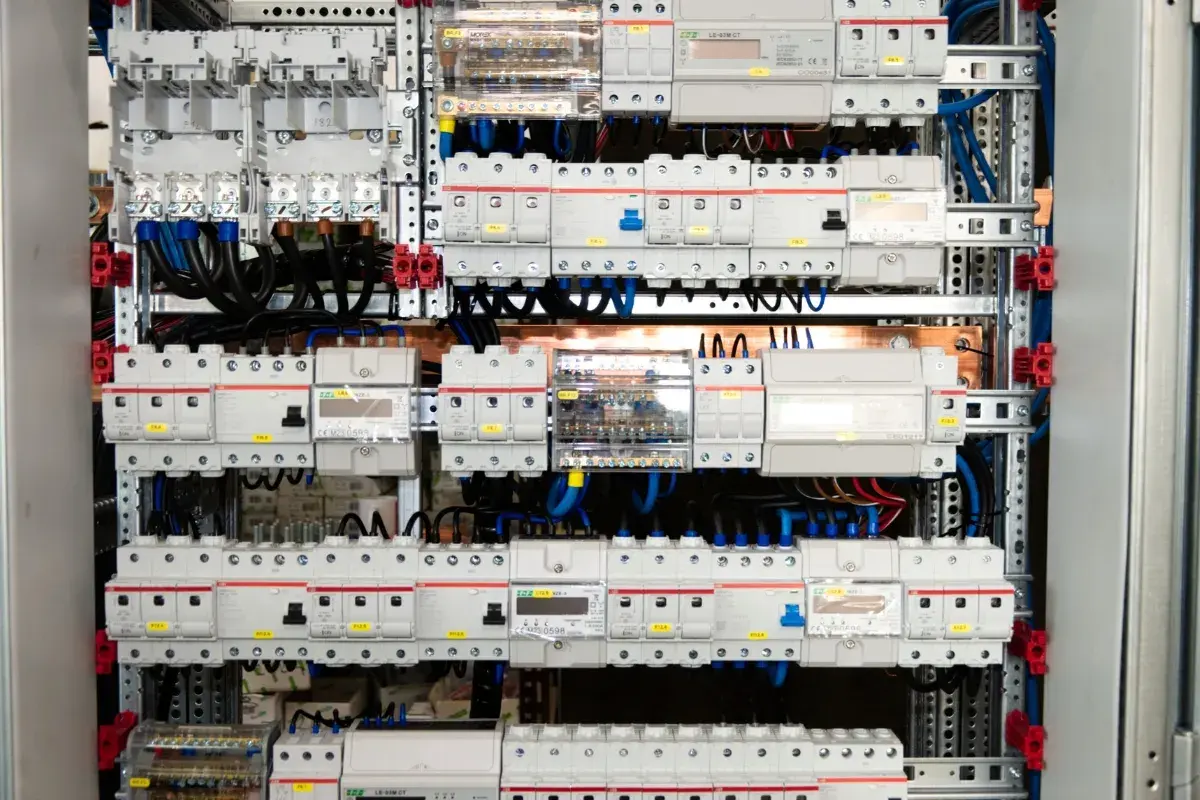

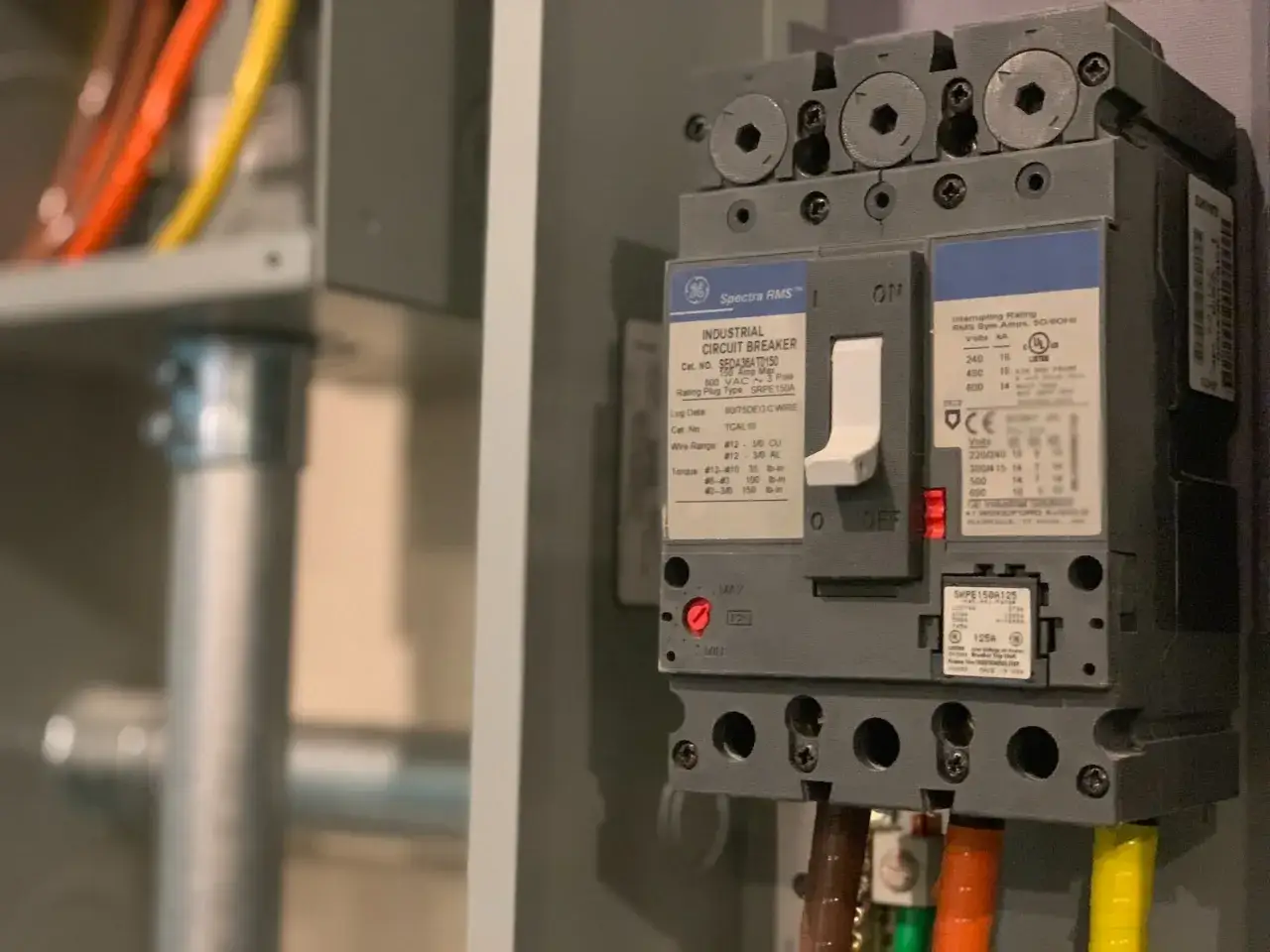

Jak szyny rozdzielają energię w praktyce
Najprościej ujmując, szyna to sztywny tor prądowy, który rozprowadza energię z jednego punktu do wielu obwodów. Zamiast prowadzić osobny przewód do każdego aparatu, projektuje się wspólny element zbiorczy, do którego podpina się zabezpieczenia, wyłączniki, rozłączniki i inne moduły. Dzięki temu rozdzielnica jest czytelniejsza, łatwiejsza w serwisie i zwykle bardziej odporna na błędy montażowe.
W praktyce spotykam trzy zadania, które takie rozwiązanie spełnia najlepiej: uporządkowany rozdział prądu, ograniczenie liczby połączeń śrubowych oraz łatwiejszą rozbudowę instalacji. To ważne zwłaszcza w obiektach handlowych, gdzie rozdzielnica zasila nie tylko oświetlenie, ale też chłodnictwo, systemy kasowe, monitoring czy wentylację. Jeden źle dobrany punkt rozdziału potrafi później utrudnić pracę całego zaplecza.
W rozdzielnicy nie chodzi więc o sam metalowy element, ale o cały sposób prowadzenia energii: od zasilania głównego, przez zabezpieczenia, aż po poszczególne odpływy. I właśnie od tego układu zależy, czy instalacja będzie działała stabilnie także wtedy, gdy obciążenie wzrośnie. To naturalnie prowadzi do pytania, jakie rodzaje tych elementów stosuje się najczęściej.
Jakie rodzaje spotkasz najczęściej
Dobór zależy przede wszystkim od wielkości rozdzielnicy i liczby obwodów. Inne rozwiązanie sprawdza się w małej rozdzielnicy mieszkaniowej, a inne w większym układzie zasilającym lokal usługowy, sklep albo zaplecze techniczne.
| Rodzaj | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Szyna zbiorcza | Główne rozdzielnice, większe układy zasilania, podrozdzielnice | Dobrze przenosi większe prądy i porządkuje cały tor zasilania | Wymaga dokładnego projektu, dopasowania i poprawnego mocowania |
| Szyna grzebieniowa | Rozdzielnice modułowe, mniejsze obiekty, układy z wieloma aparatami DIN | Szybki montaż, mało mostków, czytelny układ | Musi pasować do konkretnej serii aparatów i obciążenia |
| Szyna neutralna i ochronna | Każda rozdzielnica, w której trzeba rozdzielić N i PE | Ułatwia porządek i identyfikację przewodów | Nie wolno ich mieszać ani traktować zamiennie |
| Mostki i łączniki modułowe | Grupy aparatów w jednej sekcji rozdzielnicy | Pomagają połączyć kilka modułów bez zbędnego okablowania | Ogranicza je geometria aparatury i dopuszczalne parametry producenta |
Szyna zbiorcza
To rozwiązanie dla większych rozdzielnic, gdzie prąd musi być rozprowadzony na większą liczbę aparatów lub podrozdzielnic. Taka szyna bywa miedziana albo aluminiowa, a jej dobór uwzględnia nie tylko obciążenie, lecz także warunki cieplne i spodziewany prąd zwarciowy. Im większa rozdzielnica, tym ważniejsze stają się projekt, odstępy montażowe i sposób chłodzenia.
Szyna grzebieniowa
W małych i średnich układach modułowych to często najpraktyczniejsze rozwiązanie. Montaż jest szybki, połączenia są powtarzalne, a całość wygląda czytelniej niż przy wiązce przewodów. Z drugiej strony trzeba pilnować, czy aparat rzeczywiście jest kompatybilny z danym typem grzebienia, bo tutaj improwizacja zwykle kończy się problemami w pracy albo serwisie.
Szyny neutralne i ochronne
To element, który bywa traktowany zbyt lekko, a ma duże znaczenie dla porządku i bezpieczeństwa. Przewody neutralne i ochronne powinny mieć jasny, logiczny układ, bo późniejsza diagnostyka w rozdzielnicy bez wyraźnego podziału robi się po prostu uciążliwa. W instalacjach z większą liczbą obwodów taki porządek oszczędza czas przy każdym przeglądzie.
Jeśli więc ktoś pyta mnie, co jest ważniejsze: sam typ szyny czy zgodność całego zestawu, odpowiadam bez wahania, że drugie. Właśnie dlatego następny krok to dobór elementu do konkretnego obciążenia i aparatury, a nie odwrotnie.
Jak dobrać je do obciążenia i aparatury
Dobór zaczynam od prostego pytania: czy rozdzielnica ma obsłużyć tylko obecne obciążenie, czy także przyszłą rozbudowę? W obiektach handlowych ten temat wraca szczególnie często, bo układ oświetlenia, chłodnictwa czy kas może zmieniać się szybciej niż sama infrastruktura. Zapas miejsca i rezerwa możliwości są wtedy realną potrzebą, a nie wygodnym dodatkiem.
Prąd znamionowy to dopiero początek
Nie patrzę wyłącznie na wartość w amperach z katalogu. Równie ważne są warunki pracy rozdzielnicy, liczba torów, rozmieszczenie aparatów i sposób odprowadzania ciepła. Przy obwodach z większymi skokami poboru, na przykład w chłodnictwie albo klimatyzacji, szyna musi znosić nie tylko stałe obciążenie, ale też chwilowe wzrosty prądu bez nadmiernego nagrzewania.
Materiał i przekrój mają znaczenie
Miedź daje bardzo dobre parametry i zwykle pozwala uzyskać kompaktowy układ. Aluminium bywa lżejsze i tańsze, ale wymaga większej ostrożności przy połączeniach oraz prawidłowych końcówek i złączek. W praktyce liczy się nie tylko sam materiał, lecz także jakość styku, powierzchnia przewodzenia i zgodność osprzętu z konkretnym systemem.
Zwarcie i temperatura nie mogą zostać pominięte
Rozdzielnica musi wytrzymać nie tylko normalną pracę, ale też sytuację awaryjną. Dlatego szyna powinna mieć odpowiednią odporność zwarciową oraz zapas termiczny dopasowany do obudowy, wentylacji i sposobu montażu. Właśnie tu pojawia się ważny punkt odniesienia: dla niskiego napięcia podstawą projektowania jest PN-EN 61439, czyli norma obejmująca rozdzielnice i sterownice do 1000 V AC oraz 1500 V DC. Dla mnie to sygnał, że sam dobór „na oko” nie ma tu żadnej wartości.
Przeczytaj również: Obciążalność przewodów 1mm2 - Ile amperów wytrzymają w praktyce?
Kompatybilność z aparaturą bywa ważniejsza niż sam wymiar
Nawet dobrze dobrana szyna może nie działać poprawnie, jeśli nie pasuje do układu aparatów, ich zacisków albo rozstawu modułów. W praktyce warto sprawdzić wysokość torów, liczbę biegunów, położenie punktów podłączenia oraz to, czy producent dopuszcza dane zestawienie. To oszczędza czas przy montażu i zmniejsza ryzyko przegrzania na styku.
Jeżeli dobór przebiegnie dobrze, montaż staje się prostszy. Jeśli nie, problemy zwykle wychodzą dopiero po uruchomieniu, a wtedy poprawki są już droższe i bardziej kłopotliwe.
Montaż i bezpieczeństwo, których nie wolno skracać
Przy pracy z rozdzielnicą nie traktuję bezpieczeństwa jako formalności. To nie jest miejsce na skróty, przypadkowe zamienniki ani „chwilowe” poprawki, które później ktoś ma naprawić przy następnym przeglądzie. Każdy etap powinien być wykonany tak, jak przewiduje producent i dokumentacja techniczna całego zestawu.
- Odłącz zasilanie i potwierdź brak napięcia. Sama informacja, że obwód „powinien być wyłączony”, nie wystarcza.
- Używaj elementów przewidzianych do konkretnego systemu. Mieszanie przypadkowych części zwiększa ryzyko luźnych styków i błędów montażowych.
- Trzymaj się momentów dokręcania. Zbyt słaby styk się grzeje, zbyt mocny może uszkodzić przewodzący element lub zacisk.
- Zadbaj o osłony i odstępy. Dostęp do części czynnych musi być ograniczony, a przestrzeń wewnątrz rozdzielnicy nie może być przypadkowo upchana.
- Po montażu wykonaj oględziny i pomiary. W większych układach sens ma też kontrola termiczna po obciążeniu.
W obiektach handlowych szczególnie czuły jest temat ciągłości zasilania. Jeśli rozdzielnica obsługuje chłodnie, monitoring albo systemy płatności, nawet krótkie przerwy mogą być kosztowne. Dlatego poprawny montaż to nie tylko kwestia techniczna, ale także organizacyjna.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Najwięcej problemów widzę nie wtedy, gdy rozdzielnica jest już „gotowa”, tylko po pierwszym większym obciążeniu. Wtedy wychodzi, co zostało zrobione zbyt szybko albo zbyt optymistycznie.
- Za mały zapas prądowy. Rozdzielnica działa na granicy możliwości i szybciej się nagrzewa.
- Zbyt mało miejsca na przewody. Montaż jest ciasny, serwis trudny, a każdy kolejny aparat komplikuje układ.
- Mieszanie elementów z różnych systemów. Nie każdy producent dopuszcza takie zestawienia, a problemy pojawiają się często dopiero po czasie.
- Luźne połączenia śrubowe. To klasyczna przyczyna grzania i uszkodzeń styków.
- Ignorowanie temperatury wewnątrz obudowy. W zamkniętej szafie warunki bywają znacznie trudniejsze niż w założeniach na papierze.
- Mylenie torów N i PE. Przy większej liczbie obwodów taki błąd potrafi utrudnić diagnostykę i wprowadzić chaos.
- Brak rezerwy na rozbudowę. W sklepie, lokalu usługowym czy zapleczu magazynowym to jeden z najczęstszych kosztownych błędów projektowych.
Jeżeli coś ma sprawiać kłopot później, to właśnie takie detale. Dobrze dobrane i poprawnie zamontowane elementy zbiorcze zwykle pracują po cichu przez lata, a źle dobrane przypominają o sobie szybko i w najmniej wygodnym momencie.
Co sprawdzić przed zamówieniem, żeby rozdzielnica nie zaskoczyła po roku
Zanim zamówię osprzęt do rozdzielnicy, sprawdzam pięć rzeczy: liczbę obwodów, przewidywany przyrost mocy, typ aparatów, warunki środowiskowe i miejsce na serwis. W praktyce to wystarcza, żeby uniknąć sytuacji, w której wszystko działa na starcie, ale każda późniejsza zmiana wymaga przeróbki połowy wnętrza.
- Czy rozdzielnica ma pracować z obecnym obciążeniem, czy także z przyszłą rozbudową?
- Czy wybrane aparaty są zgodne z systemem połączeń producenta?
- Czy obudowa ma dość miejsca na chłodzenie, prowadzenie przewodów i serwis?
- Czy warunki pracy są stabilne, czy rozdzielnica będzie w cieple, kurzu albo wilgoci?
- Czy ktoś będzie miał później wygodny dostęp do pomiarów i przeglądu?
Jeśli odpowiedzi na te pytania są przemyślane na etapie projektu, cała instalacja zyskuje na prostocie i niezawodności. Dobrze dobrane szyny elektryczne nie są efektowne, ale to one w największym stopniu decydują o porządku, bezpieczeństwie i późniejszej rozbudowie całej rozdzielnicy.
