Obciążalność przewodów 1mm2 nie jest jedną stałą liczbą, bo zależy od sposobu ułożenia, temperatury otoczenia, rodzaju izolacji i tego, czy przewód pracuje w wiązce, rurze czy w wolnym powietrzu. W praktyce chodzi jednak o coś bardzo konkretnego: ile prądu można puścić przez żyłę o przekroju 1 mm², żeby nie przegrzać izolacji i nie skrócić trwałości instalacji. Poniżej znajdziesz prostą odpowiedź, a potem bardziej użyteczne rozróżnienie dla realnych warunków montażu.
Najważniejsze liczby dla przewodu 1 mm² w praktyce
- Dla miedzi 1 mm² w typowej instalacji stałej najczęściej przyjmuje się około 13-15 A, a w korzystniejszych warunkach nawet 17-19 A.
- W gotowych przewodach elastycznych producenci często podają limit 10 A jako bezpieczną wartość użytkową.
- Im wyższa temperatura otoczenia i im gorsze odprowadzanie ciepła, tym niższa dopuszczalna obciążalność.
- W instalacjach budynkowych 1 mm² zwykle nie jest pierwszym wyborem dla obwodów końcowych; częściej stosuje się 1,5 mm² i 2,5 mm².
- Najbardziej myli to, że ten sam przekrój może mieć różną obciążalność w rurze, na uchwytach i w powietrzu.
Najkrótsza odpowiedź brzmi inaczej niż w wielu tabelkach
Jeśli potrzebujesz szybkiej odpowiedzi, to dla miedzianego przewodu 1 mm² trzeba myśleć raczej o zakresie niż o jednej liczbie. W typowych warunkach instalacyjnych sensowny przedział to około 13-15 A, a w bardziej sprzyjającym ułożeniu można dojść do 17-19 A. To nadal nie oznacza, że taki prąd powinien być przyjęty bez zapasu w każdej instalacji, bo praca ciągła, temperatura i sposób montażu mają tu duże znaczenie.
W praktyce projektowej i serwisowej warto też rozróżnić przewód stały od przewodu elastycznego. Dla gotowych przedłużaczy, przewodów z wtyczką czy krótkich odcinków zasilających producenci często podają 10 A jako bezpieczny limit eksploatacyjny. To nie jest sprzeczne z wyższymi wartościami z tabel obciążalności, tylko odnosi się do innego typu wyrobu i innych założeń pracy.
Dlaczego ten sam przekrój może mieć różną obciążalność
Przekrój to tylko punkt wyjścia. O tym, ile prądu przewód naprawdę zniesie, decyduje przede wszystkim to, jak łatwo oddaje ciepło. Norma i tabele producentów opierają się zwykle na założeniach typu PN-HD 60364-5-52 lub DIN VDE 0298-4, ale już sama metoda ułożenia potrafi zmienić wynik o kilka amperów.
- Sposób ułożenia - przewód w rurze w ścianie oddaje ciepło gorzej niż przewód ułożony swobodniej.
- Liczba obciążonych żył - w obwodzie jednofazowym i trójfazowym wynik nie będzie identyczny.
- Temperatura otoczenia - im cieplej, tym niższa dopuszczalna obciążalność.
- Grupowanie kabli - kilka przewodów obok siebie grzeje się wzajemnie i obniża margines bezpieczeństwa.
- Rodzaj izolacji - PVC i XLPE nie zachowują się tak samo termicznie.
Warto też pamiętać, że w instalacjach budynkowych mówimy prawie zawsze o miedzi. Dla aluminium ten sam przekrój nie dawałby takich samych rezultatów, bo materiał ma inną przewodność i zwykle wymagałby osobnego podejścia.
Jakie wartości warto przyjąć w praktyce

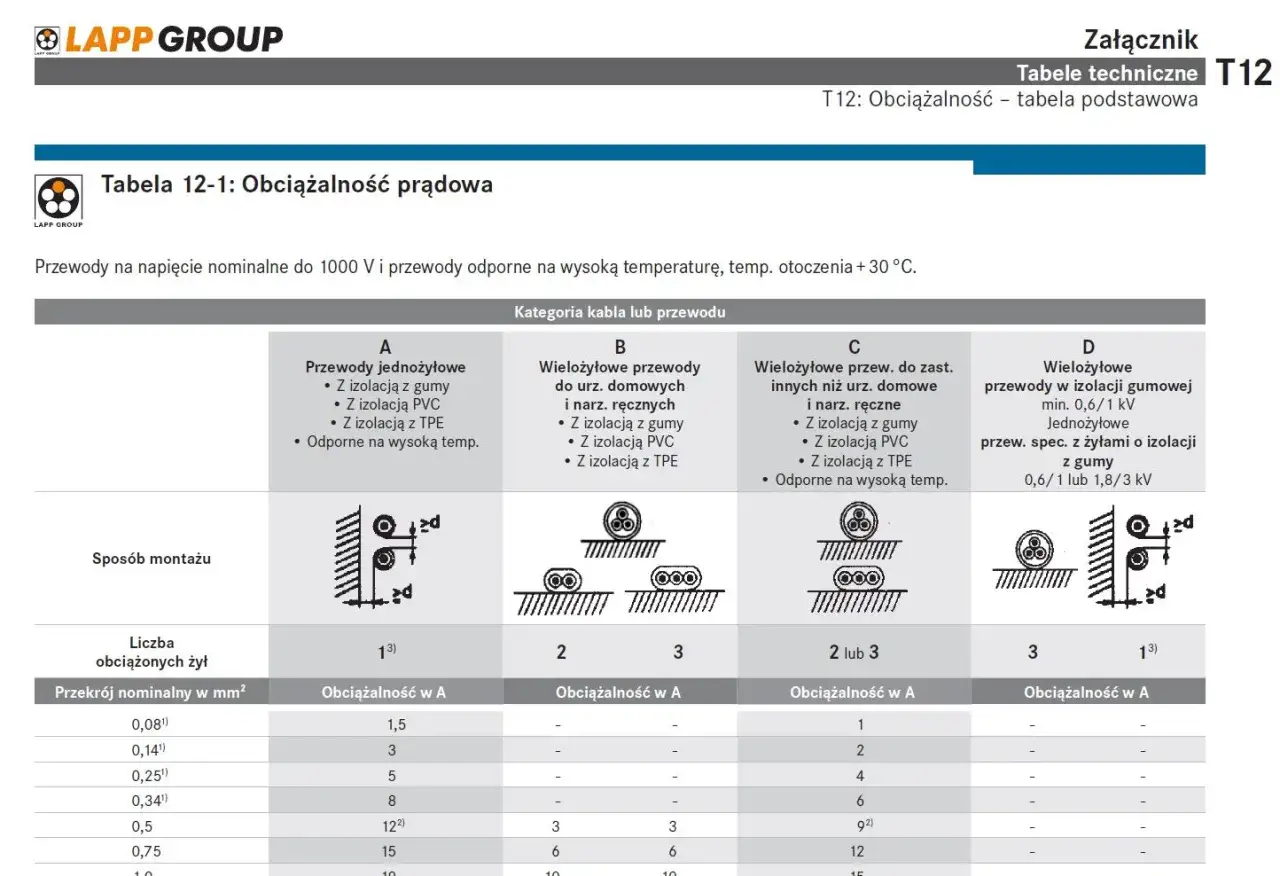

Najbardziej użyteczny jest podział według sposobu montażu. Poniższa tabela pokazuje orientacyjne wartości dla miedzi, izolacji PVC i temperatury otoczenia 30°C, czyli warunków często spotykanych w materiałach katalogowych.
| Sposób ułożenia | Dopuszczalny prąd ciągły dla 1 mm² | Co to oznacza w praktyce |
|---|---|---|
| Rura instalacyjna w ścianie lub kanał kablowy, 2 żyły obciążone | około 14,5 A | To już górna półka dla tak małego przekroju i nie jest powód, by rezygnować z zapasu. |
| Rura instalacyjna w ścianie lub kanał kablowy, 3-4 żyły obciążone | około 13 A | To bliższe realiom wielu instalacji wielożyłowych, gdzie przewód gorzej oddaje ciepło. |
| Bezpośrednio na uchwytach | około 19 A przy 2 żyłach lub 17 A przy 3-4 żyłach | To korzystniejszy wariant chłodzenia, ale nadal trzeba uwzględnić warunki całej trasy. |
Jeśli chcesz szybko przeliczyć to na moc przy 230 V, można przyjąć orientacyjnie:
- 10 A - około 2,3 kW,
- 13 A - około 3,0 kW,
- 14,5 A - około 3,3 kW,
- 17 A - około 3,9 kW,
- 19 A - około 4,4 kW.
Kiedy 1 mm² wystarcza, a kiedy lepiej od razu wybrać grubszy przewód
W praktyce 1 mm² ma sens głównie tam, gdzie obciążenie jest niewielkie, trasa krótka, a producent urządzenia dopuszcza taki przekrój. To może dotyczyć krótkich połączeń wewnątrz opraw, prostych obwodów sterowania, części osprzętu, instalacji niskoprądowych albo pojedynczych odcinków w urządzeniach gotowych. W handlu i usługach można to spotkać na przykład w krótkich połączeniach przy oprawach, czujnikach, sterownikach lub elementach automatyki zaplecza.
Przeczytaj również: Ile gniazd na jednym obwodzie - Jak uniknąć błędów w instalacji?
Gdzie 1 mm² zaczyna być słabym wyborem
Jeżeli mówimy o stałej instalacji budynkowej, długim obwodzie albo grupie opraw pracujących przez wiele godzin dziennie, margines szybko się kurczy. Wtedy 1 mm² przestaje być wygodnym wyborem, nawet jeśli teoretycznie liczby z tabel jeszcze się zgadzają. W lokalach handlowych dotyczy to zwłaszcza oświetlenia sali sprzedaży, zaplecza i obwodów, które mają pracować długo i bez przerw.
W takich przypadkach częściej stosuje się 1,5 mm² jako minimum praktyczne, a przy gniazdach i odbiornikach bardziej wymagających - 2,5 mm². To nie jest przesada, tylko sposób na większy zapas termiczny, mniejszy spadek napięcia i lepszą odporność na realne warunki montażu.
Najczęstsze błędy przy ocenie obciążenia
Najwięcej problemów bierze się z założenia, że jeden przekrój ma jedną uniwersalną moc. Tak nie jest. Równie mylące jest patrzenie wyłącznie na zabezpieczenie, bez sprawdzenia sposobu ułożenia przewodu i temperatury otoczenia.
- Przyjęcie wartości z katalogu bez sprawdzenia, czy dotyczy ona rury, powietrza czy wiązki przewodów.
- Ignorowanie temperatury w szafie, podsufitce, peszlu albo w ocieplonej ścianie.
- Zakładanie, że przewód 1 mm² zadziała tak samo w obwodzie jednofazowym i trójfazowym.
- Liczenie tylko mocy znamionowej odbiornika i pomijanie prądu rozruchowego.
- Stosowanie zbyt małego przekroju w długim obwodzie, a potem tłumaczenie spadku napięcia „słabą jakością zasilania”.
Dobry skrót myślowy jest prosty: im trudniejsze warunki oddawania ciepła, tym niższy bezpieczny prąd. Jeśli przewód jest schowany, otulony izolacją albo pracuje obok innych kabli, trzeba przyjąć ostrożniejszą wartość niż ta z najlepszego wariantu tabeli.
Praktyczny skrót do decyzji
Jeżeli potrzebujesz jednej reguły do szybkiej oceny, potraktuj 1 mm² jako przekrój do małych obciążeń i krótkich tras, a nie jako uniwersalny wybór do instalacji końcowej. Dla miedzi w typowych warunkach można mówić o około 13-15 A, ale bezpieczny projekt powinien zawsze uwzględniać zapas, temperaturę i sposób prowadzenia przewodu.
W praktyce oznacza to tyle: do prostych, lekkich zastosowań 1 mm² bywa wystarczający, natomiast dla stałych obwodów w budynkach, także w sklepach i lokalach usługowych, znacznie częściej rozsądniej jest sięgnąć po 1,5 mm² albo 2,5 mm². Taki wybór jest po prostu bardziej odporny na warunki rzeczywiste, a nie tylko na optymistyczną tabelę.
