Sprawdzenie biegunowości w obwodzie stałoprądowym nie wymaga specjalistycznego sprzętu, ale wymaga poprawnego ustawienia multimetru. W praktyce chodzi o szybkie rozpoznanie, który przewód lub styk jest dodatni, a który ujemny, bez zgadywania po kolorach izolacji. Poniżej znajdziesz prostą instrukcję, dzięki której wiesz, jak sprawdzić plus i minus miernikiem, jak czytać wynik i kiedy trzeba zachować większą ostrożność.
Najkrótsza droga do poznania biegunowości to pomiar napięcia stałego i odczyt znaku na ekranie
- Wybierz pomiar napięcia stałego oznaczony jako DC, V⎓ albo V=.
- Przewód czarny podłącz do COM, a czerwony do wejścia V lub VΩ.
- Dotknij sondami dwóch biegunów źródła lub przewodu i odczytaj wynik.
- Wartość dodatnia oznacza prawidłowe podłączenie, a znak minus zwykle wskazuje zamienione sondy.
- W instalacjach 230 V AC nie szuka się plusa i minusa, tylko fazy i przewodu neutralnego.
- Jeśli nie znasz napięcia, zacznij od wyższego zakresu, a dopiero potem schodź niżej.
Jak sprawdzić plus i minus miernikiem krok po kroku
Najbezpieczniej zacząć od prostego pomiaru napięcia stałego. To właśnie ten tryb pozwala od razu zobaczyć, która strona obwodu jest dodatnia, a która ujemna. W przypadku większości multimetrów cyfrowych sprawa jest prosta: jeśli sondy są podłączone odwrotnie, miernik pokaże wartość z minusem na początku.

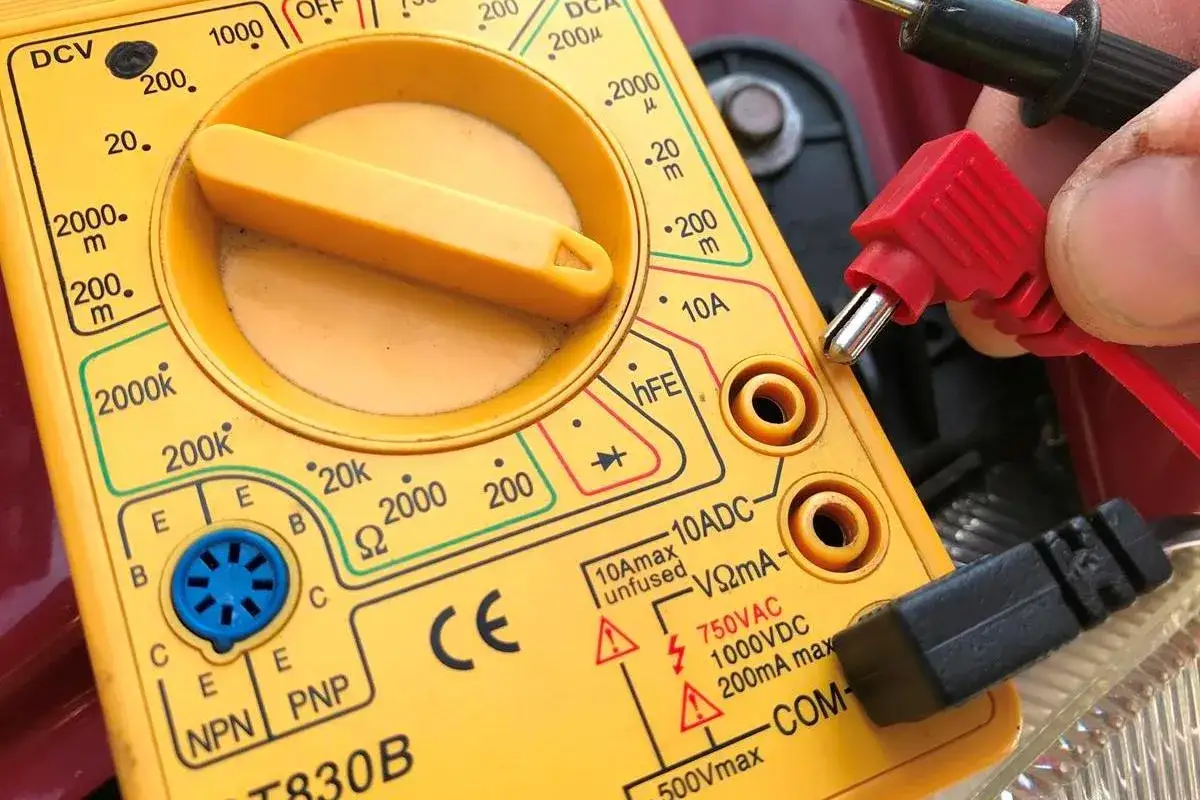

- Ustaw pokrętło na DC V, czyli pomiar napięcia stałego.
- Włóż czarny przewód do gniazda COM, a czerwony do V lub VΩ.
- Jeśli nie znasz napięcia źródła, wybierz wyższy zakres, a nie najniższy.
- Przyłóż sondy do dwóch punktów, które chcesz sprawdzić, na przykład do zacisków baterii albo żył przewodu zasilającego.
- Odczytaj wynik. Wartość dodatnia oznacza, że czerwona sonda trafiła na plus, a czarna na minus.
- Jeśli na ekranie pojawia się znak minus, biegunowość jest odwrócona albo zamieniłeś sondy miejscami.
Jeżeli chcesz szybko potwierdzić, że wszystko działa poprawnie, sprawdź najpierw znane źródło, na przykład baterię 9 V albo akumulator 12 V. To prosty test kontrolny, który od razu pokazuje, czy miernik jest ustawiony właściwie i czy nie pomyliłeś gniazd.
Co oznacza dodatni i ujemny wynik na wyświetlaczu
W cyfrowym multimetrze sam odczyt jest już informacją o polaryzacji. Nie trzeba zgadywać po położeniu sond, bo ekran pokazuje, czy mierzysz zgodnie z biegunami źródła. To ważne zwłaszcza wtedy, gdy przewody są jednokolorowe albo gdy pracujesz przy wtykach DC, w których łatwo pomylić środek z zewnętrznym pierścieniem.
| Wynik | Co to zwykle znaczy | Jak to czytać w praktyce |
|---|---|---|
| Wartość dodatnia bez minusa | Czerwona sonda jest na dodatnim biegunie, czarna na ujemnym | To prawidłowe podłączenie i najprostszy scenariusz |
| Wartość z minusem | Sondy są zamienione miejscami | To nie musi oznaczać błędu pomiaru, tylko odwróconą polaryzację |
| 0,00 lub brak stabilnego odczytu | Brak napięcia, zły zakres albo złe gniazdo | Sprawdź ustawienie i upewnij się, że mierzysz rzeczywiście obwód DC |
| Wskazówka w mierniku analogowym wychyla się w lewo | Polaryzacja jest odwrotna | W starszych miernikach trzeba uważać bardziej niż w cyfrowych |
Nowoczesne multimetry cyfrowe zwykle automatycznie rozpoznają polaryzację i pokazują ją na ekranie. W praktyce oznacza to, że odwrócone sondy nie są problemem dla samego odczytu, ale są sygnałem, że warto jeszcze raz sprawdzić, gdzie jest plus, a gdzie minus. Przy miernikach analogowych ostrożność jest większa, bo kierunek wychylenia wskazówki ma znaczenie i nie daje tak wygodnej informacji jak wyświetlacz cyfrowy.
Najczęstsze błędy, które psują pomiar
Wiele pomyłek bierze się nie z samego mierzenia, tylko z błędnego ustawienia miernika. To szczególnie ważne przy instalacjach niskonapięciowych, zasilaczach LED, akumulatorach i elektronice użytkowej, gdzie napięcie jest niskie, ale błąd może wprowadzić w fałszywy trop.
- Tryb A lub mA zamiast V - w takim ustawieniu mierzysz prąd, a nie napięcie, więc wynik będzie bez sensu albo ryzykowny.
- Wpięcie czerwonego przewodu do niewłaściwego gniazda - w wielu miernikach do pomiaru napięcia ma być użyte gniazdo V, nie A.
- Pomiar prądu przemiennego zamiast stałego - jeśli źródło jest DC, a miernik ustawisz na AC, odczyt może być mylący lub zerowy.
- Opieranie się wyłącznie na kolorach przewodów - w praktyce kolory bywają niejednoznaczne, szczególnie w starszych przewodach lub naprawianych instalacjach.
- Dotykanie niewłaściwych punktów - przy złączach DC liczy się konkretny styk, a nie sama obudowa wtyku.
Warto też pamiętać, że przy pomiarze napięcia nie podłącza się miernika tak jak przy pomiarze prądu. Napięcie sprawdza się równolegle do badanego punktu, a nie w szereg. To drobiazg, ale właśnie on często decyduje o tym, czy wynik ma sens, czy tylko wygląda na poprawny.
Gdzie ta metoda przydaje się najbardziej w praktyce
Sprawdzanie biegunowości miernikiem przydaje się wszędzie tam, gdzie pracujesz z prądem stałym i nie chcesz polegać na domysłach. W instalacjach elektrycznych najczęściej chodzi o zasilacze, oświetlenie LED, automatykę, domofony, kamery, akumulatory oraz przewody wtykowe z końcówkami DC.
| Sytuacja | Co sprawdzasz | Dlaczego to ważne |
|---|---|---|
| Akumulator 12 V | Który zacisk jest dodatni, a który ujemny | Łatwo tu o pomyłkę przy podłączaniu ładowarki lub akcesoriów |
| Zasilacz wtykowy DC | Czy środek wtyku jest plusem, czy minusem | Nie każdy zasilacz ma taką samą polaryzację |
| Taśma LED lub moduł LED | Gdzie jest plus, a gdzie minus na listwie zasilającej | Odwrócenie biegunów zwykle oznacza brak działania układu |
| Domofon, alarm, automatyka bramowa | Jak prowadzone są przewody zasilające i sterujące | Ułatwia diagnozę i ogranicza ryzyko uszkodzenia elektroniki |
| Przewód bez oznaczeń | Która żyła ma potencjał dodatni względem drugiej | Pomaga przy naprawie starej instalacji albo po wymianie końcówki |
W takich zastosowaniach multimetr jest po prostu najszybszym narzędziem do potwierdzenia biegunowości. Nie zastępuje dokumentacji, ale często pozwala ją zweryfikować w kilka sekund. Jeśli oznaczenia na przewodach są nieczytelne, a złącze nie daje jednoznacznej odpowiedzi, pomiar napięcia stałego zwykle rozstrzyga sprawę bez rozbierania całej instalacji.
Kiedy sam multimetr nie wystarcza
Są sytuacje, w których multimetr pomoże tylko częściowo. Jeśli obwód nie jest zasilany, pomiar napięcia nie powie nic o biegunowości. Wtedy trzeba sięgnąć po dokumentację, sprawdzić ciągłość przewodów albo odszukać trasę kabla inną metodą. Sam miernik nie zastąpi też rozsądku, gdy pracujesz przy obwodach, których nie znasz i nie masz pewności, czy to na pewno DC.
- Jeśli obwód jest wyłączony, nie zobaczysz różnicy między plusem a minusem, bo nie ma napięcia odniesienia.
- Jeśli przewód biegnie przez kilka urządzeń, punkt pomiaru może pokazywać coś innego niż końcówka kabla.
- Jeśli pracujesz przy sieci 230 V AC, nie szukasz plusa i minusa, tylko fazy, neutralnego i ochronnego.
- Jeśli instalacja jest stara, przerabiana lub nieopisania, sam kolor przewodu bywa bardziej mylący niż pomocny.
Najpraktyczniejsza zasada jest prosta: w DC patrzysz na znak na ekranie, w AC nie interpretujesz obwodu jak układu z plusem i minusem. To właśnie ta różnica najczęściej rozdziela poprawny pomiar od przypadkowego błędu. Gdy trzymasz się trybu DC, właściwych gniazd i odczytu biegunowości na wyświetlaczu, sprawdzenie przewodów i zasilania staje się szybkie, powtarzalne i bezpieczne.
