W instalacji elektrycznej kolor przewodu i oznaczenia zacisków nie są detalem estetycznym, tylko podstawą bezpiecznego montażu. Zrozumienie, jak wygląda oznaczenie fazy i zera, pomaga odróżnić przewód pod napięciem od neutralnego, rozpoznać ochronny i nie pomylić nowej instalacji ze starą, w której nazewnictwo bywa jeszcze inne.
To szczególnie ważne w mieszkaniach, ale też w sklepach, na zapleczu i w lokalach usługowych, gdzie błąd przy podłączeniu potrafi wyłączyć oświetlenie, kasę albo chłodzenie.
Najważniejsze zasady są proste, ale w starszych instalacjach nie wolno ufać samemu kolorowi
- W nowej instalacji przewód neutralny jest zwykle niebieski, a ochronny zielono-żółty.
- Przewody fazowe w obwodach AC są najczęściej brązowe, czarne lub szare.
- Na schematach i zaciskach szukaj oznaczeń L, N, PE i czasem PEN.
- Słowo „zero” jest potoczne i bywa mylące, bo w różnych instalacjach oznacza coś innego.
- Kolor jest wskazówką, nie dowodem - przed pracą warto odłączyć zasilanie i sprawdzić obwód miernikiem.
Jak czytać kolory przewodów bez zgadywania

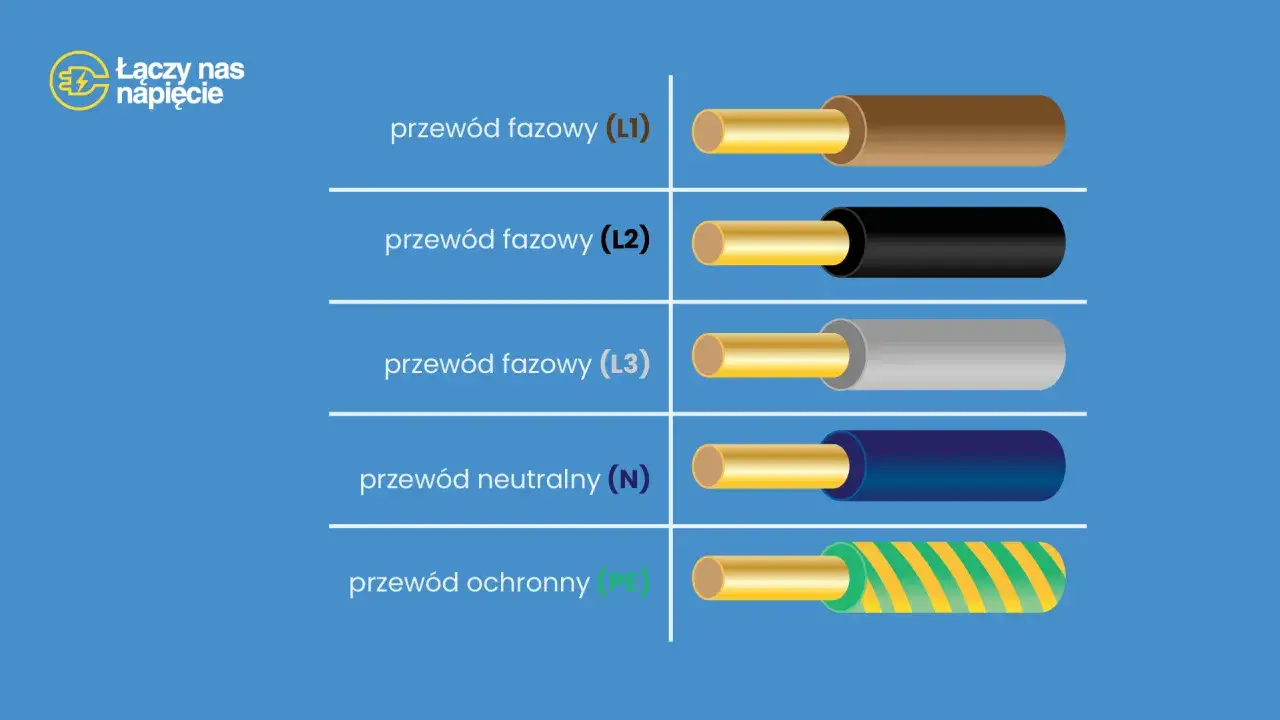

W polskich instalacjach elektrycznych układ barw jest dziś dość czytelny. Przewód niebieski oznacza neutralny N, zielono-żółty pełni funkcję ochronną PE, a przewód fazowy ma jedną z typowych barw: brązową, czarną albo szarą. W układzie jednofazowym najczęściej spotyka się właśnie taki zestaw: L, N i PE.
W instalacji trójfazowej dochodzą trzy przewody fazowe. Najczęściej rozróżnia się je kolorami brązowym, czarnym i szarym. To praktyczne rozwiązanie, bo pozwala zachować porządek na rozdzielnicy, w puszkach i przy podłączeniu urządzeń większej mocy.
| Oznaczenie | Typowy kolor | Funkcja | Na co uważać |
|---|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy, czyli roboczy przewód pod napięciem | W trójfazie spotkasz L1, L2 i L3, ale sam kolor nie zawsze mówi, która to faza bez pomiaru |
| N | Niebieski | Przewód neutralny | Nie należy go mylić z ochronnym; nie jest to też „dowolny przewód powrotny” |
| PE | Zielono-żółty | Przewód ochronny | Nie służy do pracy roboczej urządzenia, tylko do ochrony przeciwporażeniowej |
| PEN | Zależnie od wykonania, z dodatkowymi oznaczeniami | Połączenie funkcji ochronnej i neutralnej | Spotykany głównie w starszych układach; nie traktuj go jak zwykłego N |
Najważniejsza praktyczna zasada: kolor pomaga, ale nie zastępuje sprawdzenia obwodu. Jeśli instalacja była przerabiana, przedłużana albo naprawiana „po swojemu”, sam wygląd przewodu może wprowadzić w błąd.
Co naprawdę oznacza zero w starym i nowym nazewnictwie
W języku potocznym „zero” bywa skrótem myślowym. Czasem chodzi o przewód neutralny N, a czasem o przewód PEN, czyli wspólny ochronno-neutralny spotykany w starszych układach. To właśnie dlatego to określenie potrafi wprowadzać zamieszanie: z punktu widzenia bezpieczeństwa N i PEN nie są tym samym.
W nowym nazewnictwie lepiej używać słów neutralny, ochronny i fazowy. Na schematach i zaciskach zapis L, N, PE daje więcej precyzji niż słowo „zero”, które w zależności od kontekstu może znaczyć coś innego. W praktyce to nie drobiazg językowy, tylko sposób na uniknięcie błędu przy podłączeniu.
W starszych instalacjach można jeszcze spotkać układy, w których przewód pełnił kilka funkcji naraz. Taka sytuacja wymaga ostrożności, bo kolor izolacji nie zawsze odpowiada dzisiejszym standardom, a modernizacja części obwodu nie zawsze była wykonana konsekwentnie.
Gdzie same kolory nie wystarczają
Są sytuacje, w których kolor izolacji jest tylko pierwszą podpowiedzią. Dotyczy to szczególnie starych instalacji, obwodów po remoncie, przedłużanych przewodów i urządzeń, które ktoś naprawiał bez zachowania standardu.
| Sytuacja | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Stara puszka w mieszkaniu lub lokalu | Kolor przewodu, oznaczenia na zaciskach, wynik pomiaru | W takich miejscach często trafiają się niestandardowe kolory i dawne układy bez oddzielnego PE |
| Włącznik światła | Czy rozłączana jest faza, a nie neutralny | To podstawowy warunek bezpieczeństwa; po wyłączeniu oprawa nie powinna pozostawać „żywa” od strony zasilania |
| Oprawa lampy albo kinkiet | L, N i PE na listwie przyłączeniowej | W praktyce łatwo tu odwrócić przewody, zwłaszcza gdy instalację przerabiano po kilka razy |
| Urządzenie trójfazowe | Kolejność faz i pełne oznaczenie przewodów | W sprzęcie takim jak klimatyzacja, chłodnia czy napęd kolejki transportowej zła kolejność faz może zmienić kierunek pracy albo wywołać błąd |
| Wnętrze urządzenia fabrycznego | Dokumentację producenta, a nie tylko kolory kabli | W środku urządzeń kolory przewodów mogą być inne niż w instalacji budynkowej |
Właśnie tu najczęściej pojawiają się pomyłki. Ktoś widzi niebieski przewód i automatycznie zakłada, że to neutralny. Ktoś inny traktuje zielono-żółty jak „zwykły” przewód, bo w starej puszce był użyty niestandardowo. Takie skróty myślowe są wygodne, ale przy pracy pod napięciem kosztują najwięcej.
Najczęstsze błędy przy gniazdach, lampach i trójfazie
W obwodach domowych i usługowych powtarza się kilka błędów, które z pozoru wyglądają niewinnie. Problem w tym, że instalacja może potem działać „prawie dobrze”, a mimo to być niebezpieczna albo trudna w serwisie.
Gniazda i oprawy
Najgorszym nawykiem jest podłączanie przewodów wyłącznie na podstawie koloru, bez sprawdzenia oznaczeń. W gnieździe, oprawie albo puszce należy patrzeć na L, N i symbol ochronny. Jeśli przewód ochronny jest pomylony z neutralnym, ochrona przeciwporażeniowa przestaje działać tak, jak powinna.
Równie częsty błąd to rozłączanie neutralnego zamiast fazy. Z zewnątrz wygląda to podobnie, ale od strony bezpieczeństwa różnica jest zasadnicza. Oprawa może sprawiać wrażenie wyłączonej, a jej część nadal pozostaje pod napięciem.
Przeczytaj również: Podstawowe narzędzia stolarskie - Czego naprawdę potrzebujesz?
Układ trójfazowy
W trójfazie nie chodzi tylko o to, żeby „wszystkie żyły gdzieś podłączyć”. Liczy się kolejność faz i ich równomierne rozłożenie. W sklepie, magazynie albo lokalu z urządzeniami chłodniczymi i wentylacją błąd w fazach może oznaczać niesprawną pracę silnika, wyzwalanie zabezpieczenia albo nierównomierne obciążenie instalacji.
Jeśli urządzenie wymaga określonej kolejności faz, sam kolor przewodu nie wystarczy. Potrzebny jest pomiar albo sprawdzenie w dokumentacji producenta. To szczególnie ważne przy sprzęcie, który ma pracować długo i bez przerw.
Jak sprawdzić przewody bezpiecznie przed pracą
Jeżeli musisz cokolwiek odłączać, przepinać albo diagnozować, najpierw zadbaj o prostą kolejność działań. Tu nie ma miejsca na improwizację.
- Wyłącz odpowiedni obwód w rozdzielnicy.
- Zabezpiecz go przed przypadkowym włączeniem.
- Sprawdź brak napięcia dwubiegunowym próbnikiem albo miernikiem, a nie tylko „na oko”.
- Porównaj wynik z oznaczeniami L, N, PE lub PEN.
- Jeśli kolory nie zgadzają się z opisem, nie zakładaj, że instalacja jest poprawna.
To podejście jest szczególnie rozsądne w miejscach, gdzie instalacja była rozbudowywana etapami. W praktyce właśnie tam trafia się najwięcej niespodzianek: przewód o nieoczywistym kolorze, brak wyraźnego oznaczenia w puszce, stary fragment połączony z nowym albo przewód z naklejoną taśmą zamiast fabrycznej barwy.
Nie opieraj się na śrubokręcie z neonówką jako jedynym sprawdzeniu. Taki wskaźnik może być pomocny, ale nie daje tyle pewności co porządny pomiar i nie powinien zastępować podstawowej kontroli obwodu.
Kiedy nie opierać się na pamięci ani na samych kolorach
Jeśli instalacja ma ślady przeróbek, nietypowe kolory albo brakuje czytelnych oznaczeń, rozsądniej jest traktować każdy przewód jako potencjalnie niejednoznaczny. Dotyczy to zwłaszcza starszych budynków, miejsc po modernizacji oraz obwodów, w których ktoś wcześniej „naprawił” usterkę bez zachowania standardu.
W takich przypadkach najlepiej sprawdza się prosta zasada: najpierw identyfikacja, potem podłączenie. Jeśli nie masz pewności co do funkcji żyły, nie zgaduj. W instalacji elektrycznej zgadywanie rzadko kończy się na jednej pomyłce, a często skutkuje kolejną awarią albo zagrożeniem dla użytkowników.
Właśnie dlatego znajomość barw i symboli jest przydatna, ale najwięcej daje wtedy, gdy idzie w parze z pomiarem i spokojną weryfikacją. To prosty nawyk, który oszczędza czas, pieniądze i niepotrzebne ryzyko.
