W praktyce oznaczenie prądu l odnosi się nie do samego prądu, ale do przewodu fazowego, czyli żyły doprowadzającej napięcie do odbiornika. To podstawowa informacja przy odczytywaniu kolorów przewodów, zacisków na osprzęcie i schematów w domu, sklepie czy warsztacie. Znajomość tego symbolu pomaga uniknąć pomyłek z N i PE, które w instalacji elektrycznej mają zupełnie inną funkcję.
Najważniejsze jest odróżnienie przewodu fazowego od neutralnego i ochronnego
- L oznacza przewód fazowy, a nie osobny rodzaj prądu.
- W Polsce typowe kolory to brązowy, czarny lub szary dla L, niebieski dla N i żółto-zielony dla PE.
- W instalacji trójfazowej pojawiają się L1, L2 i L3, czyli trzy fazy zasilania.
- W starych instalacjach kolory mogły być inne, więc sam odcień izolacji nie wystarcza.
- Przed pracą zawsze sprawdź brak napięcia miernikiem lub dwubiegunowym testerem.
Co oznacza litera L w instalacji elektrycznej
L to przewód fazowy - ten, który doprowadza napięcie do obwodu. W typowej instalacji jednofazowej w Polsce będzie to przewód, na którym względem N pojawia się 230 V, a w trójfazie L1, L2 i L3 tworzą trzy osobne fazy zasilania. Litera L wywodzi się z oznaczenia line, czyli przewodu liniowego, ale w polskiej praktyce najczęściej mówi się po prostu „faza”.
W praktyce L spotkasz na schematach, zaciskach urządzeń i w opisach osprzętu. To nie jest dekoracyjny skrót, tylko informacja, gdzie podłączyć żyłę zasilającą. W wyłącznikach i łącznikach często właśnie faza jest rozłączana, a nie przewód neutralny, bo to faza ma największe znaczenie dla bezpieczeństwa obwodu. Neutralnego N też nie wolno traktować jak „martwego” przewodu - pod obciążeniem i przy usterce potrafi być niebezpieczny.

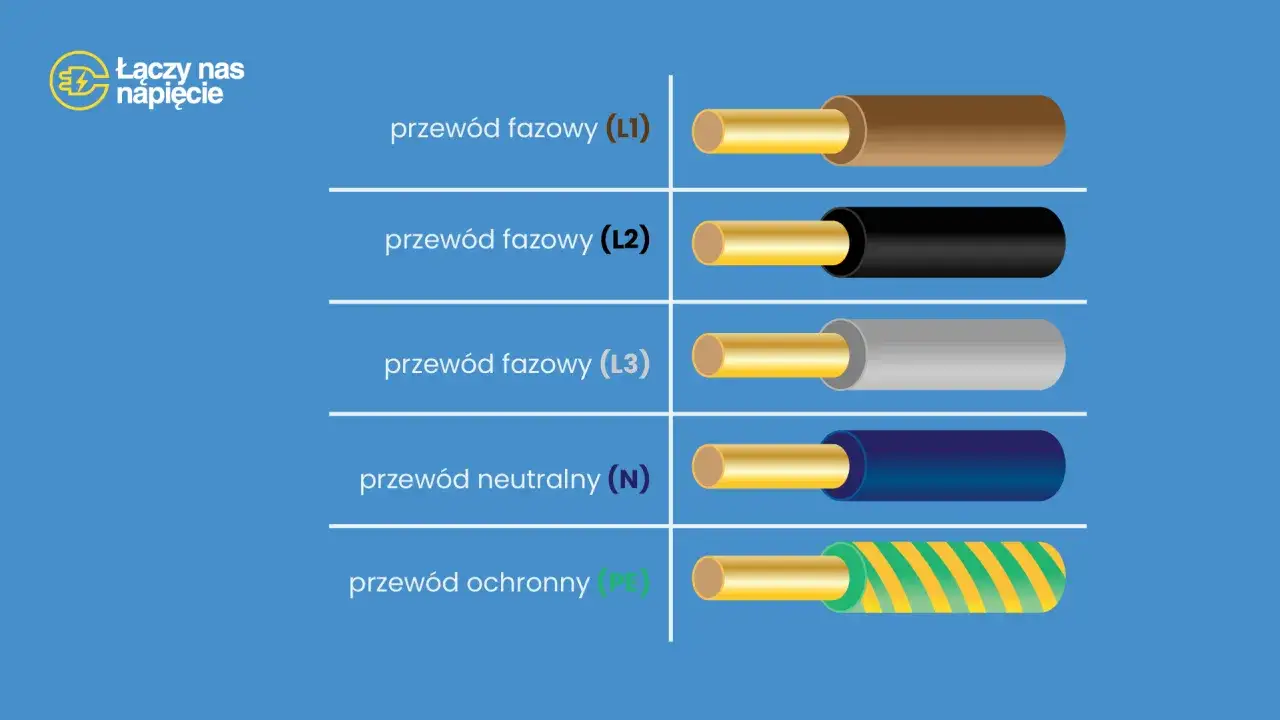

Jak rozpoznać przewód L po kolorze i oznaczeniach
W nowych instalacjach kolor izolacji zwykle szybko podpowiada funkcję żyły, ale trzeba traktować to jako wskazówkę, nie dowód. Najczęściej stosuje się następujący układ:
| Oznaczenie | Znaczenie | Typowy kolor | Co to oznacza w praktyce |
|---|---|---|---|
| L | przewód fazowy | brązowy, czarny lub szary | Doprowadza napięcie do obwodu |
| N | przewód neutralny | niebieski | Zamyka obwód roboczy i nie powinien być używany jako ochronny |
| PE | przewód ochronny | żółto-zielony | Służy do ochrony przeciwporażeniowej |
| L1, L2, L3 | trzy fazy | najczęściej brązowy, czarny i szary | Stosowane w zasilaniu trójfazowym |
| PEN | połączone funkcje N i PE | spotykane w starszych instalacjach | Wymaga szczególnej ostrożności przy modernizacji |
Jeśli przewód ma kolor nietypowy, a instalacja jest starsza lub była przerabiana, nie zakładaj z góry jego funkcji. Kolor mógł zostać zmieniony przy naprawie, dołożono taśmę, a czasem ktoś po prostu nie trzymał się standardu. W praktyce to właśnie na tym etapie rodzi się większość pomyłek.
Gdzie litera L ma znaczenie na urządzeniach i osprzęcie
Na wielu urządzeniach znajdziesz zaciski opisane jako L, N, PE albo L1 i L2. Te oznaczenia mają ułatwić poprawne podłączenie, ale tylko wtedy, gdy czytasz je razem ze schematem producenta, a nie na oko.
- W lampach i oprawach L zwykle oznacza wejście fazowe, które zasila układ sterujący lub moduł LED.
- W łącznikach światła L jest zaciskiem zasilania, a rozłączany powinien być właśnie przewód fazowy.
- W zasilaczach, sterownikach i osprzęcie automatyki L pomaga odróżnić stronę zasilania od wyjścia na odbiornik.
- W sprzęcie trójfazowym L1, L2 i L3 wskazują kolejne fazy, co ma znaczenie przy silnikach, ogrzewaniu, klimatyzacji czy urządzeniach na zapleczu sklepu.
To ważne, bo w praktyce błąd w takim miejscu nie zawsze od razu wybije zabezpieczenie. Czasem urządzenie zacznie działać nieprawidłowo, będzie się grzało albo pozostanie pod napięciem tam, gdzie nie powinno.
Co zmienia się w instalacji trójfazowej
W trójfazie nie ma jednej „lepszej” fazy. Są trzy osobne przewody robocze, oznaczane jako L1, L2 i L3, a do tego neutralny N i ochronny PE. Taki układ spotyka się nie tylko w halach czy warsztatach, ale też w lokalach handlowych, gdzie trzeba zasilić mocniejsze urządzenia, chłodzenie albo klimatyzację.
Dla użytkownika najważniejsze jest to, że kolor nadal pomaga, ale nie zastępuje dokumentacji. Jeśli urządzenie ma trzy fazy, kolejność podłączenia może mieć znaczenie dla kierunku obrotów silnika albo równomiernego obciążenia obwodu. Dlatego w tego typu instalacjach dużo większą rolę odgrywa schemat i pomiar niż sama intuicja.
Dlaczego sam kolor przewodu nie wystarcza
W starych instalacjach można spotkać barwy, które dziś byłyby uznane za nietypowe. Przewody mogły mieć czarną, czerwoną, białą, a czasem nawet szarą izolację przypisaną do innej funkcji niż obecnie. Zdarza się też, że przy remoncie ktoś oznaczył żyłę tylko kawałkiem taśmy, a reszta przewodu pozostała bez jasnego opisu.
Dlatego przy każdym kontakcie z instalacją elektryczną liczy się zasada: kolor jest podpowiedzią, pomiar jest potwierdzeniem. Nawet jeśli dana żyła wygląda jak fazowa, trzeba upewnić się, że rzeczywiście ma napięcie względem N lub PE. W przeciwnym razie łatwo pomylić przewód roboczy z ochronnym albo neutralnym, a to już prosta droga do błędu, który może być kosztowny i niebezpieczny.
Jak bezpiecznie sprawdzać, gdzie jest faza
- Wyłącz zasilanie obwodu i upewnij się, że zabezpieczenie faktycznie odcięło dany fragment instalacji.
- Sprawdź brak napięcia dwubiegunowym testerem lub miernikiem, a nie tylko prostym próbnikiem.
- Odczytaj oznaczenia na urządzeniu, puszce lub schemacie, zanim cokolwiek przepniesz.
- Jeśli instalacja ma przewód PEN, traktuj ją jako starszą i wymagającą większej ostrożności niż nowy układ z osobnym N i PE.
- Gdy oznaczenia są nieczytelne, a przewody nie pasują do standardu, nie zgaduj na podstawie koloru.
W praktyce największą różnicę robi rozsądny nawyk: nie zaczynać od „wydaje mi się”, tylko od sprawdzenia. To szczególnie ważne przy lampach, gniazdach, wymianie łącznika albo modernizacji starszego lokalu, gdzie instalacja mogła być wielokrotnie poprawiana bez pełnego porządku w oznaczeniach.
Najczęstsze pomyłki przy odczytywaniu oznaczeń
| Pomyłka | Dlaczego to błąd | Lepsze podejście |
|---|---|---|
| Uznanie niebieskiego przewodu za fazowy | Niebieski jest zarezerwowany dla N, chyba że w konkretnym układzie został oznaczony inaczej i dokumentacja to potwierdza | Sprawdź schemat i wykonaj pomiar |
| Mieszanie PE z N | Te przewody pełnią różne funkcje i nie wolno ich traktować zamiennie | Rozróżnij przewód ochronny od neutralnego jeszcze przed podłączeniem |
| Ocenianie instalacji wyłącznie po kolorze | Stare lub przerabiane przewody często nie trzymają obecnego standardu | Potwierdź funkcję żyły miernikiem |
| Zakładanie, że L w każdym urządzeniu oznacza to samo miejsce | Na osprzęcie L może być wejściem zasilania, ale układ zacisków zależy od producenta | Zawsze czytaj opis zacisków i instrukcję |
| Ignorowanie PEN w starszej instalacji | To układ wymagający szczególnej ostrożności podczas modernizacji | Przy większych zmianach zleć ocenę elektrykowi |
Jeśli potrzebujesz jednej praktycznej reguły, zapamiętaj ją tak: L to faza, N to neutralny, PE to ochronny, ale zawsze sprawdzaj, czy dana instalacja naprawdę odpowiada temu standardowi. W dobrze opisanej instalacji oznaczenia porządkują pracę, a w starej albo przerabianej są tylko pierwszym sygnałem, po którym trzeba jeszcze wykonać pomiar.
