Potencjometr co to? To regulowany element elektroniczny, który pozwala zmieniać poziom napięcia albo oporu w obwodzie bez skomplikowanej ingerencji w układ. W praktyce spotkasz go tam, gdzie trzeba płynnie sterować sygnałem: od prostych pokręteł po instalacje wentylacyjne, sterowanie oświetleniem i układy automatyki budynkowej. Poniżej znajdziesz wyjaśnienie działania, budowy, zastosowań i najczęstszych błędów przy doborze.
Najważniejsze informacje w skrócie
- Potencjometr jest regulowanym rezystorem, najczęściej z trzema wyprowadzeniami i ruchomym ślizgaczem.
- Najczęściej działa jako dzielnik napięcia, ale można go też użyć jak rezystor nastawny.
- W instalacjach elektrycznych częściej steruje sygnałem niż bezpośrednio zasilaniem odbiornika.
- Przy doborze liczą się: wartość oporu, charakterystyka, sposób montażu, moc i odporność środowiskowa.
- Do pracy w automatyce budynkowej i wentylacji często wybiera się modele przeznaczone do sygnałów analogowych, np. 0-10 V.
- Jeśli układ wymaga precyzji albo sterowania cyfrowego, czasem lepszy będzie enkoder lub dedykowany regulator.
Jak działa potencjometr i kiedy pracuje jak dzielnik napięcia

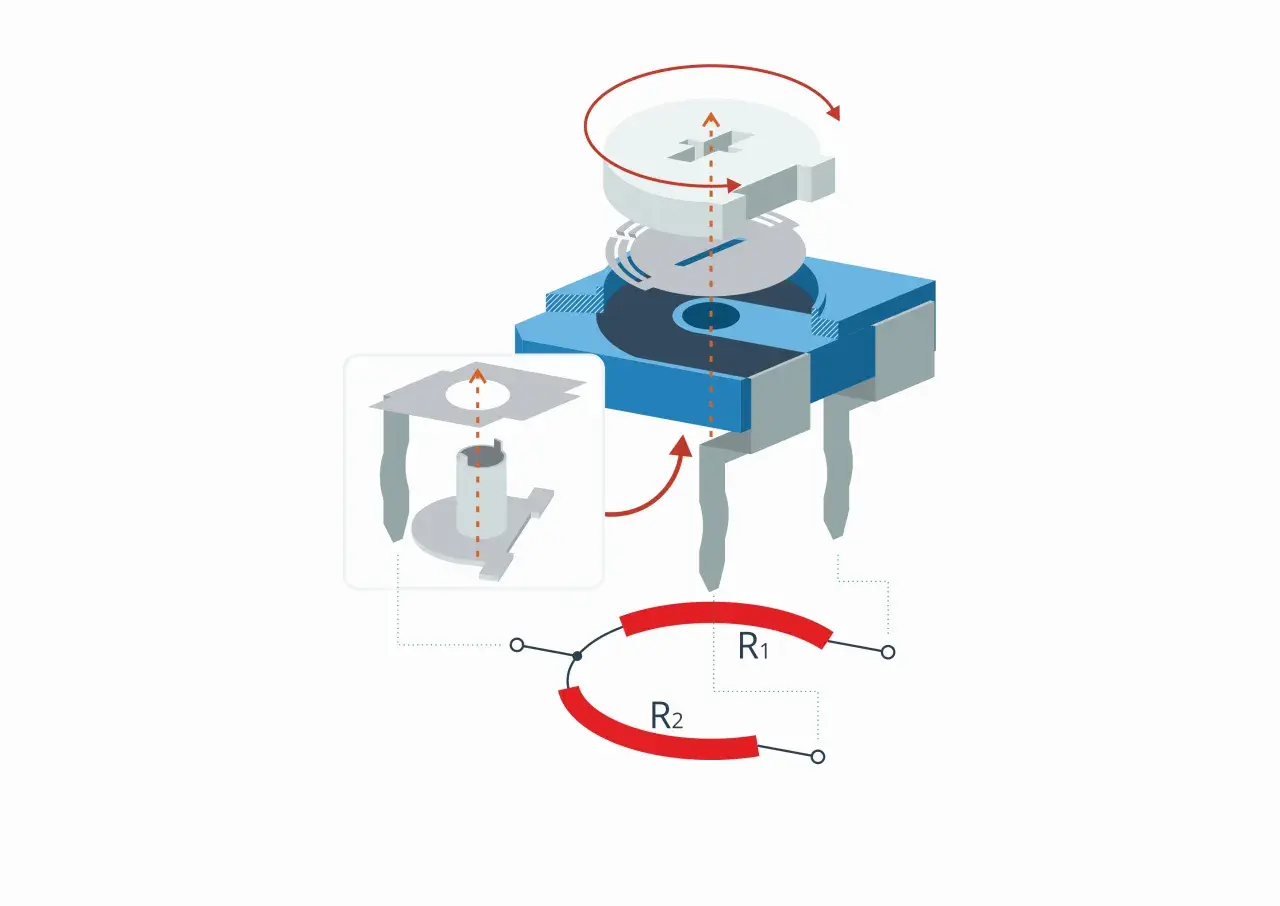

W środku znajduje się ścieżka oporowa i ruchomy styk, czyli ślizgacz. Gdy obracasz oś albo przesuwasz suwak, zmieniasz długość odcinka rezystora po jednej stronie ślizgacza, a tym samym zmianie ulega opór widziany na wyjściu. To właśnie dlatego ten element daje płynną regulację, a nie tylko dwa stany, jak zwykły włącznik.

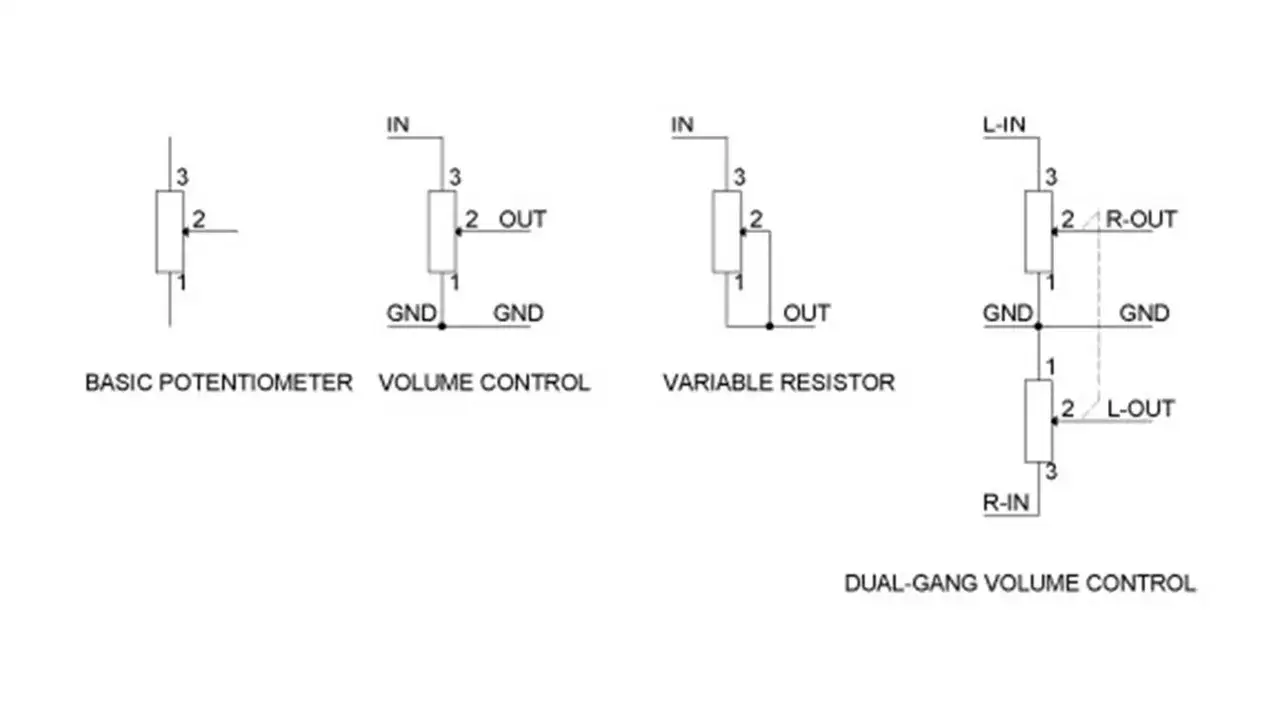

Najczęstsze wykorzystanie to dzielnik napięcia. Na dwa skrajne zaciski podajesz napięcie, a z wyprowadzenia środkowego odbierasz jego część zależną od położenia ślizgacza. Dzięki temu można sterować poziomem sygnału, na przykład głośnością, jasnością lub prędkością wentylatora poprzez wejście sterujące sterownika.
Warto odróżnić to od pracy jako rezystor nastawny. W takim układzie używa się zwykle dwóch wyprowadzeń, a potencjometr służy do regulacji oporu w szeregu z obciążeniem. To rozwiązanie ma sens tylko wtedy, gdy producent układu tak przewidział i gdy prąd oraz moc nie przekroczą parametrów elementu. W praktyce potencjometr nie jest zamiennikiem przełącznika mocy.
Budowa potencjometru i znaczenie trzech wyprowadzeń
Typowy model ma trzy końcówki: dwie skrajne i środkową. Skrajne są połączone z końcami ścieżki oporowej, a środkowa z ruchomym ślizgaczem. To prosta konstrukcja, ale jej logika bywa myląca dla osób, które widzą ten element po raz pierwszy: dwie końcówki wyznaczają pełny zakres oporu, a środkowa pokazuje aktualne położenie regulacji.
| Element | Rola | Co daje w praktyce |
|---|---|---|
| Ścieżka oporowa | Stanowi stały tor zmiany rezystancji | Wyznacza zakres regulacji, np. 1 kΩ, 10 kΩ albo 100 kΩ |
| Ślizgacz | Przesuwa się po ścieżce i odbiera sygnał | Zmienia proporcję napięcia lub oporu |
| Wyprowadzenia skrajne | Łączą końce rezystora | Tworzą pełny zakres pracy elementu |
| Oś lub suwak | Element mechaniczny sterujący położeniem ślizgacza | Umożliwia ręczną regulację w panelu lub urządzeniu |
W praktyce spotyka się kilka odmian: obrotowe, suwakowe, montażowe typu trimmer oraz precyzyjne wieloobrotowe. Te ostatnie są szczególnie przydatne tam, gdzie regulacja ma być dokładna i wykonywana rzadko, na przykład przy kalibracji urządzeń. Modele wieloobrotowe pozwalają uzyskać większą precyzję, ale kosztem wygody szybkiego ustawiania.
Gdzie sprawdza się w instalacjach elektrycznych
W instalacjach elektrycznych i automatyce budynkowej potencjometr najczęściej nie steruje bezpośrednio odbiornikiem, tylko podaje sygnał sterujący do urządzenia wykonawczego. To ważna różnica, bo w nowoczesnych układach ręczne pokrętło jest tylko interfejsem dla sterownika, falownika, przetwornicy lub modułu regulacyjnego.
Najbardziej typowe zastosowania to sterowanie wentylacją, regulacja prędkości silników EC, wejścia analogowe 0-10 V oraz proste układy nastawcze w rozdzielnicach i panelach operatorskich. W obiektach handlowych ma to spore znaczenie: łatwiej ustawić przepływ powietrza w strefie sprzedaży, skorygować jasność wybranych opraw lub dopasować pracę urządzenia do godzin otwarcia sklepu. Dobrze zaprojektowany regulator oszczędza czas obsługi i ogranicza potrzebę ciągłych ręcznych poprawek.
W starszych lub prostszych rozwiązaniach potencjometr znajdziesz też w sprzęcie audio, układach pomiarowych, zasilaczach laboratoryjnych i panelach testowych. Tu zasada jest ta sama: płynna zmiana wartości wejściowej, a nie skokowe przełączanie.
- Wentylacja i HVAC - wygodne ustawianie prędkości nawiewu lub położenia przepustnicy.
- Automatyka budynkowa - ręczne zadawanie wartości na wejściu sterownika.
- Panele serwisowe - szybka korekta parametrów bez wchodzenia w menu urządzenia.
- Elektronika użytkowa - głośność, barwa dźwięku, jasność, czułość.
Jak dobrać odpowiedni model do aplikacji
Dobór nie kończy się na pytaniu o opór nominalny. Dwie sztuki o tej samej wartości mogą zachowywać się zupełnie inaczej, jeśli mają inną charakterystykę, moc, liczbę obrotów albo sposób montażu. Przy instalacjach elektrycznych błąd na tym etapie zwykle nie kończy się awarią od razu, ale daje niestabilną regulację, zły zakres pracy albo szybkie zużycie.
| Parametr | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| Wartość rezystancji | Dopasuj do wejścia układu, najczęściej według dokumentacji sterownika | Zbyt mała lub zbyt duża wartość może zniekształcić sygnał |
| Charakterystyka | Liniowa do regulacji ogólnej, logarytmiczna często do audio | Wpływa na to, jak „czuje się” regulacja w całym zakresie |
| Moc znamionowa | Sprawdź, ile energii może bezpiecznie rozproszyć element | Za mały zapas oznacza grzanie, szumy i szybsze zużycie |
| Rodzaj montażu | Panelowy, PCB, suwakowy, trimmer | Odpowiada za wygodę obsługi i kompatybilność z obudową |
| Stopień ochrony | W środowisku pyłu, wilgoci lub oparów wybieraj odpowiednią obudowę | Lepsza ochrona oznacza stabilniejszą pracę w trudniejszych warunkach |
| Liczba obrotów | Jednoobrotowy lub wieloobrotowy | Decyduje o precyzji i szybkości ustawiania |
Jeśli element ma pracować jako regulator w obiekcie użytkowym, zwróć też uwagę na ergonomię. Gałka powinna dawać pewny chwyt, a zakres ruchu powinien odpowiadać temu, jak użytkownik będzie z niej korzystał. W praktyce mniej ważny bywa sam „ładny” wygląd, a bardziej to, czy regulacja jest czytelna, odporna i powtarzalna.
W instalacjach, w których przewody są dłuższe albo środowisko jest bardziej wymagające, lepiej traktować potencjometr jako część systemu sterowania, a nie osobny, uniwersalny komponent. Ostateczny wybór często zależy od tego, czy urządzenie ma przyjmować prosty sygnał analogowy, czy potrzebuje bardziej rozbudowanego sterowania z zabezpieczeniami i komunikacją.
Najczęstsze błędy przy podłączaniu i eksploatacji
Najczęstszy problem to próba użycia potencjometru tam, gdzie powinien pracować regulator mocy. Ten element zwykle nadaje się do sygnałów sterujących, a nie do zasilania odbiorników o większym poborze. Jeśli ktoś podłączy nim bezpośrednio silnik, grzałkę albo inne obciążenie bez sprawdzenia parametrów, szybko pojawi się przegrzewanie lub niestabilna praca.
- Mylenie funkcji - potencjometr jako dzielnik napięcia to coś innego niż rezystor nastawny w szeregu.
- Zła charakterystyka - liniowy zamiast logarytmicznego lub odwrotnie daje nielogiczną regulację.
- Brak zapasu mocy - element pracujący blisko granicy szybciej się zużywa i szumi.
- Nieprawidłowe zaciski - zamiana wyprowadzeń skrajnych może odwrócić kierunek regulacji.
- Zaniedbanie środowiska pracy - pył, wilgoć i drgania skracają żywotność mechaniki.
- Użycie w niewłaściwym miejscu - w sterowaniu cyfrowym prosty potencjometr bywa mniej wygodny niż inne rozwiązanie.
Warto też pamiętać, że objawy zużycia nie zawsze są oczywiste. Zamiast całkowitej awarii częściej pojawiają się skoki sygnału, trzaski, martwe pola na obrocie albo brak stabilności w określonym położeniu. To typowy sygnał, że ścieżka oporowa lub ślizgacz są już w gorszym stanie.
Kiedy lepiej wybrać enkoder albo gotowy regulator
Nie każdy panel z pokrętłem powinien mieć klasyczny potencjometr. Jeśli zależy Ci na precyzyjnym sterowaniu cyfrowym, większej trwałości mechanicznej albo wygodnym sterowaniu z poziomu systemu automatyki, często lepszy będzie enkoder. Enkoder nie podaje wartości oporu w sposób analogowy, tylko sygnał impulsowy, więc świetnie sprawdza się tam, gdzie urządzenie i tak przetwarza polecenia cyfrowo.
Gotowy regulator bywa z kolei lepszy wtedy, gdy liczy się szybki montaż i przewidywalna praca bez strojenia układu. Dotyczy to zwłaszcza instalacji wentylacyjnych, sterowania oświetleniem i prostych aplikacji użytkowych. Z punktu widzenia eksploatacji to często bezpieczniejszy wybór niż składanie wszystkiego z osobnych elementów.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Potencjometr | Prosty, analogowy sygnał sterujący | Mniej odporny na zużycie niż rozwiązania cyfrowe |
| Enkoder | Precyzyjne sterowanie i interfejs cyfrowy | Wymaga elektroniki interpretującej sygnał |
| Gotowy regulator | Instalacje użytkowe i automatyka budynkowa | Mniejsza elastyczność w nietypowych układach |
Jeśli więc układ ma być prosty, ręczny i analogowy, potencjometr nadal ma sens. Jeśli jednak potrzebujesz dokładności, komunikacji z kontrolerem albo wielu poziomów pracy, lepiej od razu zaplanować inne rozwiązanie. To oszczędza czas, a często również późniejsze poprawki w instalacji.
Jak sprawdzić zużycie miernikiem
Do podstawowej oceny wystarczy multimetr ustawiony na pomiar oporu. Między skrajnymi wyprowadzeniami powinieneś otrzymać wartość zbliżoną do nominalnej, niezależnie od położenia gałki. Następnie sprawdź wyprowadzenie środkowe względem jednego i drugiego końca, obracając oś powoli po całym zakresie.
- Odłącz element od układu, żeby wynik nie był zafałszowany przez inne podzespoły.
- Zmierz opór między dwoma skrajnymi pinami.
- Sprawdź środkowy pin względem jednego skrajnego, obracając gałkę lub suwak.
- Obserwuj, czy wartość zmienia się płynnie, bez nagłych skoków i przerw.
- Jeśli pojawiają się trzaski, zera w losowych miejscach albo skoki, element może być zużyty.
Takie proste sprawdzenie przydaje się szczególnie w serwisie urządzeń i przy diagnostyce paneli sterujących. Daje szybką odpowiedź, czy problem leży w samym potencjometrze, czy raczej w dalszej części układu sterowania. W praktyce to często najkrótsza droga do diagnozy, zanim zacznie się wymieniać droższe podzespoły.
