W instalacji elektrycznej nie chodzi o to, żeby pod jeden wyłącznik różnicowoprądowy podpiąć jak najwięcej obwodów, tylko żeby całość była bezpieczna, czytelna i odporna na awarie. Pytanie o to, ile obwodów na jednej różnicówce ma sens, sprowadza się więc do praktyki: jak ograniczyć niepotrzebne wyłączenia, zachować ciągłość zasilania i nie przeciążyć samego aparatu.
Najważniejsze zasady doboru jednej różnicówki
- Nie ma jednej sztywnej liczby obwodów, która byłaby dobra w każdej instalacji.
- Im więcej obwodów pod jednym RCD, tym większe ryzyko, że jedna usterka odetnie zasilanie w kilku miejscach naraz.
- W praktyce lepiej dzielić instalację na grupy funkcjonalne niż łączyć wszystko w jeden blok.
- Obwody z elektroniką, falownikami, chłodzeniem, pompami ciepła czy ładowarkami EV często warto wydzielić osobno.
- W sklepie albo lokalu usługowym ciągłość pracy jest równie ważna jak samo bezpieczeństwo, więc podział powinien być bardziej rozbudowany niż w prostej instalacji domowej.
Jaka liczba obwodów na jednym RCD ma sens
Krótka odpowiedź brzmi: nie ma jednej normowej liczby, która pasuje do każdej instalacji. W praktyce można spotkać układ, w którym jeden wyłącznik różnicowoprądowy chroni nawet kilka obwodów, ale to nie znaczy, że każde takie rozwiązanie będzie dobre. Liczy się charakter odbiorników, sumaryczny prąd obciążenia, spodziewane prądy upływu i to, jak bardzo zależy Ci na ciągłości zasilania.
W prostych, małych instalacjach kilka obwodów pod jednym RCD bywa jeszcze rozsądnym kompromisem. Gdy jednak instalacja zaczyna zasilać mieszane odbiorniki, dużo elektroniki albo urządzenia ważne dla pracy sklepu czy lokalu, lepiej zejść do mniejszych grup albo przejść na zabezpieczenia indywidualne. Im bardziej „krytyczny” obwód, tym mniej opłaca się oszczędzać na wspólnej ochronie.
W polskiej praktyce projektowej ważniejszy od samej liczby jest podział funkcjonalny. Inaczej traktuje się oświetlenie, inaczej gniazda ogólne, inaczej łazienkę, kuchnię, chłodzenie, automatykę i odbiorniki z elektroniką mocy. To właśnie ten podział najczęściej decyduje, czy instalacja działa spokojnie, czy co chwilę wybija bez wyraźnej przyczyny.
Dlaczego zbyt duża grupa obwodów szkodzi
Największy problem nie polega na tym, że „za dużo obwodów” samo w sobie łamie jakiś prosty przepis. Problem zaczyna się wtedy, gdy jeden aparat zbiera zbyt wiele różnych prądów upływu i staje się punktem awarii dla całej grupy. Wtedy pojedyncze uszkodzenie, wilgoć albo nawet normalna praca urządzeń elektronicznych może wyłączyć wszystko naraz.
- Jeśli zadziała RCD, tracisz zasilanie nie tylko w uszkodzonym obwodzie, ale we wszystkich, które są pod nim.
- Prądy upływu z kilku odbiorników sumują się i potrafią wywołać niepożądane wyłączenia.
- Diagnostyka robi się trudniejsza, bo trudno od razu wskazać winny obwód.
- W sklepie oznacza to realne ryzyko przerwy w oświetleniu, pracy kasy, chłodzenia albo monitoringu.
To właśnie dlatego rozwiązanie „jeden RCD na wszystko” jest zwykle traktowane jako oszczędnościowe, a nie dobre projektowo. Działa, ale tylko do momentu, w którym awaria jednego drobnego elementu nie zacznie wyłączać pół instalacji.
Warto też pamiętać o urządzeniach zasilanych przez elektronikę, przekształtniki, zasilacze impulsowe i napędy. Takie odbiorniki potrafią generować specyficzne prądy upływu i przy większej ich liczbie wspólna różnicówka bywa po prostu zbyt czuła na realne warunki pracy.
Jak dzielić instalację w praktyce

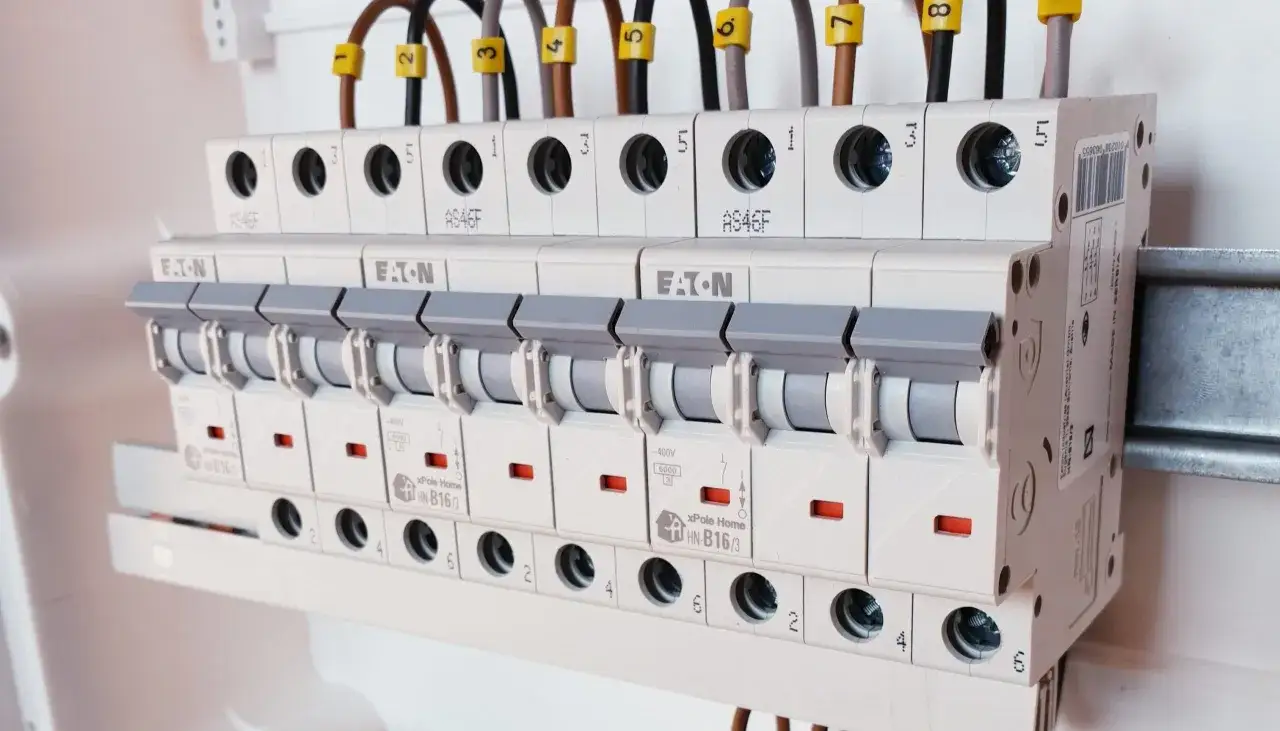

Najlepszy podział to taki, który pozwala odłączyć tylko fragment instalacji, a nie cały lokal. W domu oznacza to zwykle rozdzielenie oświetlenia, gniazd, łazienki, kuchni i odbiorników o większej mocy. W sklepie lub małym punkcie usługowym lista bywa dłuższa, bo dochodzą obwody odpowiedzialne za sprzedaż, chłodzenie, zaplecze i zabezpieczenia pomocnicze.
| Rodzaj instalacji | Jak dzielić obwody | Po co to robić |
|---|---|---|
| Małe mieszkanie | Oddziel oświetlenie od gniazd, a łazienkę i kuchnię potraktuj jako osobne grupy. | Awaria jednego obwodu nie powinna gasić całego mieszkania. |
| Dom jednorodzinny | Rozdziel strefy użytkowe, zewnętrzne obwody, urządzenia grzejne i odbiorniki o większej mocy. | Ograniczasz liczbę niepotrzebnych wyłączeń i ułatwiasz serwis. |
| Sklep lub lokal usługowy | Osobno prowadź oświetlenie sprzedażowe, gniazda ogólne, chłodzenie, kasę, monitoring i zaplecze. | Przerwa w jednym obwodzie nie powinna zatrzymywać całego biznesu. |
| Urządzenia z elektroniką mocy | Najlepiej dać dedykowany obwód albo osobny RCBO. | Zmniejszasz ryzyko zbędnego zadziałania przez naturalne prądy upływu. |
W praktyce elektrycy często pokazują układ, w którym jeden RCD chroni trzy obwody, ale to tylko przykład, a nie uniwersalna recepta. Dla jednych instalacji będzie to rozsądny kompromis, dla innych już zbyt duże skupienie ryzyka w jednym miejscu.
Ważny jest też sam prąd znamionowy aparatu. Nawet jeśli różnicówka ma właściwą czułość 30 mA, to nadal musi być dobrana do spodziewanego obciążenia prądowego. Liczba obwodów nie może być rozpatrywana w oderwaniu od prądu, jaki przez aparat realnie płynie.
Kiedy jeden obwód powinien mieć własną ochronę
Są sytuacje, w których osobny RCD albo lepiej RCBO ma po prostu więcej sensu niż wspólna ochrona kilku obwodów. Dotyczy to przede wszystkim miejsc, gdzie ważna jest ciągłość pracy albo gdzie urządzenie ma wyraźnie inne zachowanie niż reszta instalacji.
- lodówki, zamrażarki i inne urządzenia chłodnicze, zwłaszcza w sklepie;
- kasy fiskalne, terminale, routery, rejestratory i monitoring;
- pompy ciepła, klimatyzatory, falowniki i ładowarki do aut elektrycznych;
- obwody zewnętrzne, ogrodowe i narażone na wilgoć;
- urządzenia, dla których producent wymaga konkretnego typu zabezpieczenia różnicowoprądowego.
To ma praktyczny sens: jeśli w sklepie wybije obwód chłodniczy, problem jest dużo poważniejszy niż gdy zgaśnie jedno gniazdo w zapleczu. Podobnie w domu osobny obwód dla lodówki czy zamrażarki bywa zwyczajnie rozsądny, bo ogranicza ryzyko przypadkowego rozmrożenia żywności przy awarii innej części instalacji.
W nowoczesnych instalacjach coraz częściej stosuje się też aparaty łączone, czyli rozwiązania typu RCBO. Dają one ochronę różnicowoprądową i nadprądową dla jednego obwodu, więc awaria jest jeszcze łatwiejsza do odseparowania. To szczególnie przydatne tam, gdzie nie chcesz, by jeden problem gasił całą grupę odbiorników.
Najczęstsze błędy przy łączeniu obwodów pod jedną różnicówką
Najwięcej problemów nie wynika z samej liczby obwodów, tylko z błędów montażowych i projektowych. Część z nich daje objawy od razu, inne wychodzą dopiero po kilku dniach albo po pierwszym większym obciążeniu instalacji.
- Mieszanie przewodów neutralnych między różnymi RCD.
- Łączenie pod jednym aparatem obwodów o zupełnie innym profilu pracy.
- Brak podziału na osobne grupy dla urządzeń ważnych dla działania sklepu lub domu.
- Dobór zabezpieczenia bez sprawdzenia sumy obciążeń i prądów upływu.
- Ignorowanie wymagań producenta przy urządzeniach z elektroniką i falownikami.
Najbardziej podstępny błąd to wspólny neutralny dla kilku grup. Taka instalacja potrafi zachowywać się pozornie poprawnie, a potem losowo wyłączać różnicówkę bez wyraźnego powodu. W praktyce oznacza to wiele godzin szukania usterki, choć problemem jest zwykły błąd w rozdzieleniu N.
Nie warto też zakładać, że jedna różnicówka „załatwi wszystko”, a później dopiero dojdzie się do szczegółów. W dobrze zrobionej instalacji najpierw planuje się podział na obwody, potem dobiera aparaty, a dopiero na końcu sprawdza, czy układ jest wygodny w eksploatacji i serwisie.
Wniosek jest prosty: w instalacjach domowych, handlowych i usługowych liczy się nie maksymalna liczba obwodów pod jednym aparatem, tylko sensowny podział na grupy, które można bezboleśnie odłączyć. Jeśli zależy Ci na bezpieczeństwie i spokoju w użytkowaniu, lepiej postawić na kilka mniejszych grup niż na jedną dużą różnicówkę, która wyłącza wszystko przy pierwszej okazji.
