Najkrótsza odpowiedź na przewód ochronny symbol brzmi: znak ⏚, a w opisach instalacyjnych najczęściej skrót PE. To oznaczenie pojawia się na schematach, zaciskach i obudowach urządzeń, bo wskazuje połączenie ochronne odpowiedzialne za bezpieczeństwo użytkownika. W praktyce warto rozumieć nie tylko sam znak, ale też różnice między PE, N, PEN i uziemieniem funkcjonalnym.
To ważne szczególnie wtedy, gdy czytasz dokumentację rozdzielnicy, sprawdzasz osprzęt w sklepie, biurze albo innym obiekcie handlowym i chcesz szybko ocenić, czy instalacja została oznaczona poprawnie. Jeden źle rozpoznany symbol potrafi wprowadzić więcej zamieszania niż brak opisu w kilku miejscach.
Najważniejsze w skrócie
- Symbol PE oznacza przewód ochronny, czyli połączenie służące bezpieczeństwu, a nie normalnej pracy urządzenia.
- W normach IEC najczęściej spotkasz oznaczenie IEC 60417-5019, zapisywane graficznie jako znak uziemienia ochronnego.
- Przewód ochronny nie jest tym samym co N ani PEN; mylenie tych oznaczeń to częsty błąd.
- W nowych instalacjach żyła ochronna ma zwykle barwę zielono-żółtą, ale kolor sam w sobie nie zastępuje dokumentacji.
- W urządzeniach i rozdzielnicach symbol może być opisany także literami PE lub umieszczony przy zacisku ochronnym.
- Jeśli oznaczenia są niejasne, starsze albo niespójne, decyzję powinien potwierdzić elektryk po oględzinach i pomiarach.
Jak wygląda znak przewodu ochronnego
Najbardziej rozpoznawalny znak to graficzny symbol ochronnego uziemienia: ⏚. W praktyce ma on wskazywać punkt, do którego podłącza się przewód ochronny, aby obudowa urządzenia lub metalowa część instalacji nie stała się niebezpiecznie pod napięciem w razie awarii.
W dokumentacji producentów i w normach spotkasz też opis literowy PE. To skrót od protective earth, czyli przewodu ochronnego. Taki zapis bywa wygodny na listwach zaciskowych, w schematach rozdzielnic i na tabliczkach znamionowych, gdzie trzeba oszczędzać miejsce i jednocześnie zachować jednoznaczność.
Warto pamiętać o jednej ważnej rzeczy: ten znak nie oznacza dowolnego „uziemienia” w sensie potocznym. Chodzi o połączenie ochronne, które ma wspierać bezpieczeństwo, a nie po prostu „jakikolwiek drut do metalu”. W dobrze wykonanej instalacji to rozróżnienie ma znaczenie praktyczne, a nie tylko teoretyczne.
Gdzie spotkasz ten symbol w praktyce
W obiektach handlowych i usługowych symbol ochronny pojawia się częściej, niż wielu osobom się wydaje. Możesz go zobaczyć na rozdzielnicach, metalowych obudowach urządzeń, listwach zaciskowych, zasilaczach, oprawach oświetleniowych, szafach sterowniczych i tablicach opisowych.
- Rozdzielnice i tablice elektryczne - zaciski PE są zwykle wydzielone osobno, często na listwie połączonej z szyną ochronną.
- Urządzenia metalowe - symbol bywa przy śrubie lub terminalu, do którego należy przyłączyć przewód ochronny.
- Oświetlenie sklepowe - oprawy z metalową obudową mają zaznaczony punkt ochronny, bo to on zabezpiecza w razie uszkodzenia izolacji.
- Chłodnictwo i zaplecze techniczne - lady chłodnicze, agregaty i sterowniki wymagają czytelnego oznaczenia PE, zwłaszcza przy serwisie.
- Kasy, POS i szafy IT - w takich punktach symbol pomaga szybko rozpoznać, które połączenie odpowiada za ochronę, a które za zasilanie robocze.
To właśnie dlatego w praktyce handlowej znak PE nie jest detalem. Przy serwisie, wymianie sprzętu albo modernizacji instalacji skraca czas diagnostyki i zmniejsza ryzyko pomyłki.
Jak odróżnić PE od innych oznaczeń
Najwięcej błędów bierze się stąd, że w instalacjach elektrycznych podobne symbole i skróty oznaczają zupełnie różne funkcje. Poniższe zestawienie porządkuje najczęstsze przypadki.
| Oznaczenie | Znaczenie | Co z tego wynika |
|---|---|---|
| ⏚ / PE / 5019 | Przewód ochronny, protective earth | Służy bezpieczeństwu i odprowadzeniu niebezpiecznego napięcia z obudowy lub części przewodzącej. |
| 5018 | Uziemienie funkcjonalne | Wspiera działanie urządzenia, zakłócenia EMC albo pracę układu, ale nie jest tym samym co ochrona przeciwporażeniowa. |
| N | Przewód neutralny | Przenosi prąd roboczy w normalnej pracy instalacji, więc nie wolno traktować go jak PE. |
| PEN | Połączenie funkcji ochronnej i neutralnej | Spotykane tylko w określonych układach sieciowych; wymaga poprawnego rozdziału i właściwych warunków wykonania. |
| 5020 | Rama lub chassis | Wskazuje połączenie z obudową lub konstrukcją urządzenia, ale kontekst decyduje, czy chodzi o ochronę, czy o inną funkcję. |
| 5017 | Earth / ground | Oznaczenie bardziej ogólne, które bez dodatkowego kontekstu nie zawsze oznacza dokładnie to samo co PE. |
Ta różnica jest istotna, bo w instalacji błędne utożsamienie neutralnego z ochronnym albo funkcjonalnego uziemienia z ochronnym może prowadzić do awarii, zakłóceń albo zagrożenia porażeniem.
Jak czytać oznaczenia w polskiej instalacji

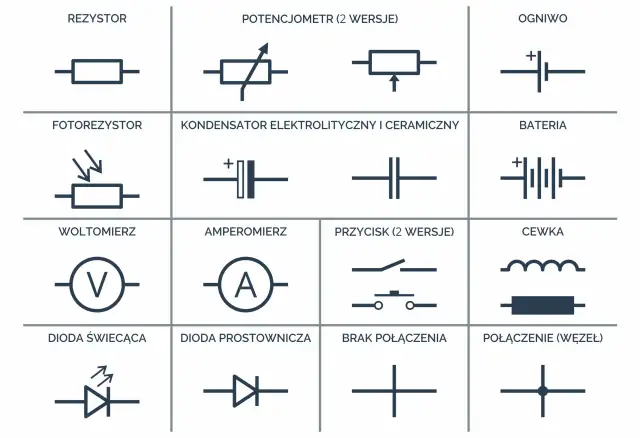

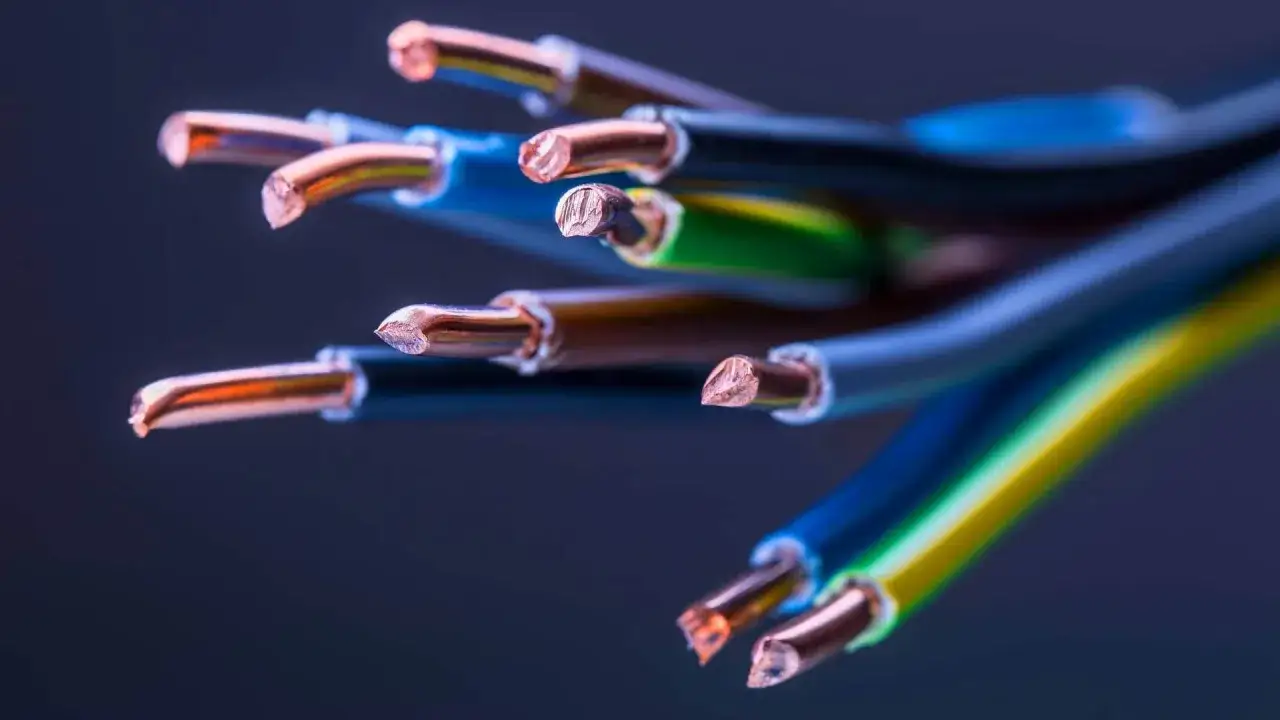

W Polsce, podobnie jak w większości krajów europejskich, przewód ochronny oznacza się zwykle jako PE, a w nowych instalacjach jego żyła ma barwę zielono-żółtą. To duże ułatwienie, ale nie wolno opierać się wyłącznie na kolorze, zwłaszcza w starszych obiektach po modernizacjach.
- Szukaj skrótu PE na listwach, schematach i zaciskach urządzeń.
- Sprawdzaj kontekst - ten sam symbol obok obudowy, rozdzielnicy i układu sterowania może mieć różne znaczenie szczegółowe, choć nadal odnosi się do ochrony.
- Porównuj z dokumentacją - producent i projekt instalacji powinny mówić to samo, jeśli wszystko jest opisane poprawnie.
- Nie myl koloru z funkcją - przewód zielono-żółty powinien pełnić funkcję ochronną, ale sama barwa nie zastępuje sprawdzenia połączeń.
- Traktuj stare instalacje ostrożnie - w starszych obiektach spotyka się oznaczenia, które dziś byłyby uznane za niejednoznaczne albo niepełne.
W lokalu handlowym ma to znaczenie szczególnie wtedy, gdy instalację modernizuje się etapami. Jedna część obiektu może być już wykonana według aktualnych zasad, a druga nadal działać na starych założeniach. Bez sprawdzenia dokumentacji łatwo o zbyt szybkie wnioski.
Najczęstsze pomyłki przy rozpoznawaniu symbolu
Najczęściej problem nie polega na tym, że symbol jest całkiem nieznany. Raczej wygląda znajomo, ale ktoś przypisuje mu zbyt szerokie znaczenie.
- Mylenie PE z N - neutralny i ochronny to różne przewody, nawet jeśli na pierwszy rzut oka oba „są od zasilania”.
- Uznawanie chassis za PE bez sprawdzenia - obudowa może być punktem ochronnym, ale nie zawsze pełni identyczną rolę w każdym urządzeniu.
- Ignorowanie funkcjonalnego uziemienia - FE bywa potrzebne do pracy układu, lecz nie zastępuje ochrony przeciwporażeniowej.
- Opieranie się wyłącznie na kolorze żyły - przy starych przewodach, naprawach i przeróbkach można trafić na układ, który wymaga weryfikacji miernikiem.
- Założenie, że symbol wszystko wyjaśnia - dobry znak pomaga, ale nie zastępuje projektu, opisu zacisków i pomiarów ochronnych.
To właśnie ten ostatni punkt bywa najbardziej kosztowny. Sam symbol może być poprawny, a mimo to cały obwód źle wykonany. Dlatego w praktyce instalacyjnej znak PE traktuje się jako wskazówkę, nie jako dowód, że wszystko działa prawidłowo.
Kiedy sam symbol nie wystarczy
W nowych urządzeniach znak bywa czytelny i jednoznaczny. W starszych rozdzielnicach, używanym sprzęcie albo po kilku etapach remontu sytuacja robi się mniej oczywista. Wtedy liczy się nie tylko oznaczenie, ale też ciągłość przewodu ochronnego, sposób połączenia i zgodność z dokumentacją.
Jeżeli w obiekcie handlowym albo w mieszkaniu widzisz niejasny opis, nieczytelny zacisk albo przewód, który wygląda inaczej niż powinien, lepiej nie zgadywać. Poprawna identyfikacja PE to kwestia bezpieczeństwa, a nie estetyki schematu. W razie wątpliwości sens ma oględziny instalacji i pomiar wykonany przez osobę z odpowiednimi uprawnieniami.
Dobrze rozpoznany symbol pozwala szybciej ocenić, gdzie znajduje się ochrona przeciwporażeniowa, jak prowadzić serwis i czego nie wolno łączyć przypadkowo. To drobny znak, ale w elektryce właśnie takie drobiazgi robią największą różnicę.
