W instalacjach elektrycznych kolory żył nie są ozdobą, tylko pierwszą wskazówką, z czym masz do czynienia. W praktyce pytanie „czarny to plus czy minus” ma sens tylko wtedy, gdy rozdzielimy prąd stały od instalacji 230 V, bo w obu przypadkach czarny przewód może oznaczać coś innego. Poniżej znajdziesz prostą odpowiedź, standardy stosowane w Polsce i kilka zasad, które pomagają uniknąć kosztownego błędu.
Najważniejsze rzeczy, które trzeba zapamiętać
- W typowej instalacji 230 V czarny przewód jest fazą (L), a nie plusem ani minusem.
- Niebieski przewód oznacza neutralny (N), a żółto-zielony ochronny (PE).
- W obwodach prądu stałego czarny bywa minusem, ale nie jest to reguła uniwersalna.
- W starszych instalacjach kolory mogą być inne niż w nowych normach, więc sam kolor nie wystarcza.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić funkcję żyły pomiarem albo dokumentacją.
W instalacji 230 V czarny przewód jest fazą
W domowej instalacji elektrycznej w Polsce czarny przewód najczęściej oznacza fazę, czyli przewód L. To ważne rozróżnienie, bo w instalacjach prądu zmiennego nie mówi się o plusie i minusie tak jak w obwodach DC. Zamiast tego rozróżnia się przewód fazowy, neutralny i ochronny.
W praktyce oznacza to, że czarna żyła może być przewodem, na którym pojawia się napięcie. Nie należy więc traktować jej jak neutralnej ani ochronnej. Jeśli ktoś próbuje opisać instalację hasłem „czarny to plus”, upraszcza temat zbyt mocno i może wprowadzić w błąd.

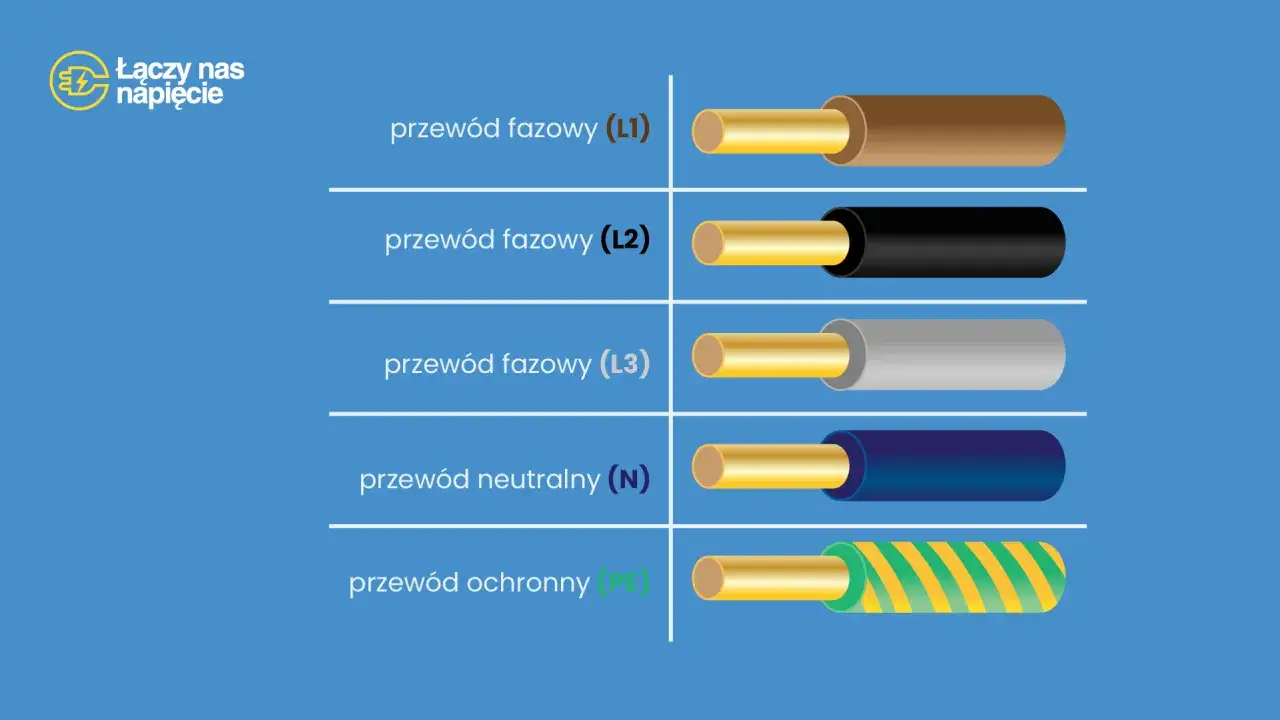

W nowych instalacjach w Polsce i w całej Unii Europejskiej standard kolorów jest dość spójny. Faza może mieć barwę brązową, czarną albo szarą, neutralny jest niebieski, a ochronny ma kolor żółto-zielony. To właśnie dlatego czarny nie jest „domyślnym minusem”, tylko jedną z dopuszczonych barw przewodu fazowego.
Jak wyglądają standardy kolorów przewodów w Polsce
Żeby nie zgadywać, warto trzymać się prostego zestawienia. W typowej instalacji niskiego napięcia najważniejsze kolory mają stałe znaczenie i właśnie na nich opiera się bezpieczna identyfikacja żył.
| Kolor żyły | Typowe znaczenie | Co to oznacza w praktyce |
|---|---|---|
| Czarny | Przewód fazowy L | Przewód pod napięciem, zwykle nie wolno traktować go jako neutralnego ani ochronnego. |
| Brązowy | Przewód fazowy L | Często główna faza w instalacji jednofazowej. |
| Szary | Przewód fazowy L | Najczęściej jedna z faz w układzie trójfazowym. |
| Niebieski | Przewód neutralny N | Kolor zarezerwowany dla neutralnego, nie powinien być używany do fazy bez wyraźnego uzasadnienia i oznaczenia. |
| Żółto-zielony | Przewód ochronny PE | Służy do ochrony przeciwporażeniowej i nie powinien mieć innej funkcji. |
Najważniejsza praktyczna zasada jest prosta: niebieski i żółto-zielony mają role zarezerwowane, a czarny należy do grupy kolorów fazowych. Jeżeli w gniazdku, rozdzielnicy albo puszce widzisz czarną żyłę, nie zakładaj, że „to tylko minus” albo „to pewnie masa”. W instalacji AC takie myślenie prowadzi do błędów.
Warto też pamiętać, że w przewodach wielożyłowych i układach trójfazowych czarny może oznaczać po prostu jedną z faz. Sam kolor mówi więc o funkcji tylko częściowo, a pełną odpowiedź daje dopiero kontekst całej instalacji.
Dlaczego kolor nie wystarcza w starszych i przerabianych instalacjach
Najwięcej pomyłek bierze się nie z nowych instalacji, tylko z tych, które były modernizowane etapami. W mieszkaniach, lokalach usługowych i sklepach instalacja często „rosła” przez lata: ktoś dołożył nowe gniazdo, wymienił fragment przewodu, zmienił osprzęt, ale nie odświeżył całego oznaczenia. Wtedy kolor żyły przestaje być pewną informacją, a staje się jedynie wskazówką.
Na problem wpływają też starsze standardy. W dawnych instalacjach kolory przewodów mogły wyglądać inaczej niż dziś, a przewód neutralny nie zawsze był niebieski. Zdarzały się też przewody, które zostały użyte ponownie do innej funkcji i oznaczone jedynie na końcach. W takiej sytuacji patrzenie wyłącznie na barwę izolacji jest po prostu ryzykowne.
Do tego dochodzi przewód PEN, spotykany w starszych układach, który łączy funkcję ochronną i neutralną. Taka konstrukcja jeszcze bardziej komplikuje odczyt kolorów i sprawia, że bez pomiaru łatwo wyciągnąć zły wniosek.
- Stara instalacja może mieć kolory, które nie odpowiadają obecnym normom.
- Przewód mógł zostać użyty wtórnie i oznaczony tylko przy zaciskach.
- W urządzeniach i rozdzielnicach wewnętrznych kolory bywają stosowane według dokumentacji producenta, nie według „domowych skrótów”.
- W obwodach DC czarny może znaczyć coś innego niż w instalacji 230 V.
To właśnie dlatego w praktyce lepiej myśleć nie „jaki kolor ma kabel”, tylko „jaka jest funkcja tej żyły i w jakim układzie pracuje”. Różnica wydaje się drobna, ale w elektryce robi ogromną różnicę.
Jak sprawdzić przewód bez zgadywania
Jeżeli masz jakąkolwiek wątpliwość, nie opieraj się na pamięci ani na kolorze izolacji. Bezpieczniej jest przejść przez kilka prostych kroków niż zakładać z góry, że czarny przewód znaczy to samo w każdej instalacji.
- Odłącz zasilanie i upewnij się, że obwód nie jest pod napięciem.
- Sprawdź schemat, opis zacisków albo dokumentację urządzenia, jeśli są dostępne.
- Ustal, czy pracujesz w instalacji AC czy DC, bo to zmienia znaczenie kolorów.
- Jeżeli masz odpowiednie uprawnienia i doświadczenie, wykonaj pomiar właściwym miernikiem albo testerem.
- Gdy oznaczenia są nieczytelne, stare albo sprzeczne, zleć identyfikację elektrykowi.
Kolor jest tropem, nie dowodem. To ważne zwłaszcza tam, gdzie instalacja była rozbudowywana, a ktoś w przeszłości zmienił przeznaczenie żyły bez pełnego oznakowania. W praktyce najlepiej sprawdza się połączenie trzech rzeczy: odłączenia zasilania, dokumentacji i pomiaru.
Jeśli nie masz pewności, nie próbuj „na logikę” podłączać przewodów według tego, co wydaje się najbardziej oczywiste. To jeden z tych przypadków, w których intuicja bywa gorsza niż chwila przerwy i konsultacja z fachowcem.
Kiedy czarny przewód rzeczywiście może oznaczać minus
W obwodach prądu stałego sytuacja wygląda inaczej niż w instalacji 230 V. W wielu układach DC czarny przewód faktycznie bywa minusem, masą albo przewodem odniesienia, ale nie jest to zasada absolutna. Wszystko zależy od systemu, producenta i dokumentacji.
| System | Typowe znaczenie czarnego przewodu | Na co uważać |
|---|---|---|
| Instalacja 230 V AC | Faza (L) | Nie używać pojęć plus/minus jak w DC. |
| Akumulator, elektronika, zasilacze DC | Minus lub masa | Potwierdzić w dokumentacji, bo wyjątki są częste. |
| Układy sterownicze i przemysłowe | Zależy od producenta i normy wewnętrznej | Nie zakładać funkcji tylko po kolorze. |
| Instalacje z modernizacji | Może oznaczać dawną fazę albo przewód przerobiony | Sprawdzić oznaczenia na końcach i wykonać pomiar. |
Właśnie dlatego odpowiedź na to pytanie musi zaczynać się od rozpoznania rodzaju instalacji. Jeśli to obwód stałoprądowy, czarny często rzeczywiście będzie minusem. Jeśli jednak mówimy o instalacji domowej lub firmowej 230 V, odpowiedź jest inna: czarny to przewód fazowy, czyli L.
Najczęstsze pomyłki przy czarnym przewodzie
Przy pracy z instalacją najwięcej szkód robią nie spektakularne awarie, tylko małe błędy interpretacyjne. Czarny przewód sam w sobie jest tego dobrym przykładem, bo zbyt łatwo przypisać mu jedną uniwersalną funkcję.
- Mylenie instalacji AC z DC i przenoszenie zasad z elektroniki do gniazdka.
- Zakładanie, że czarny zawsze oznacza minus.
- Traktowanie starego koloru jako pewnej informacji bez pomiaru.
- Ignorowanie faktu, że przewód mógł zostać wykorzystany ponownie do innej funkcji.
- Opieranie się wyłącznie na barwie izolacji, bez sprawdzenia zacisków, opisu i dokumentacji.
Jeżeli trzeba zapamiętać tylko jedną rzecz, niech będzie ona taka: czarny przewód nie odpowiada automatycznie ani za plus, ani za minus. W instalacji 230 V jest zwykle fazą, a w obwodach DC może pełnić inną funkcję, zależnie od standardu i producenta. Najbezpieczniej traktować kolor jako wskazówkę, a nie ostateczny wyrok.
W praktyce to podejście oszczędza czasu, pieniędzy i nerwów. A w elektryce właśnie o to chodzi najbardziej: nie o zgadywanie, tylko o pewną identyfikację przewodu przed jakąkolwiek ingerencją.
