Multimetr to jedno z tych narzędzi, które szybko pokazują, czy problem leży w zasilaniu, przewodzie, bezpieczniku czy samym urządzeniu. W praktyce najważniejsze są trzy rzeczy: poprawne ustawienie funkcji, właściwe gniazda przewodów i zasady bezpieczeństwa, zwłaszcza przy pracy z instalacją 230 V. Ten poradnik prowadzi przez to krok po kroku, bez zbędnej teorii, ale z naciskiem na to, co naprawdę ma znaczenie podczas pomiarów.
Najważniejsze zasady pracy z miernikiem uniwersalnym
- Zaczynaj od sprawdzenia obudowy, przewodów i bezpieczników miernika, zanim w ogóle dotkniesz obwodu.
- Do pomiaru napięcia używaj gniazda COM i VΩ; nie wkładaj czerwonej sondy do wejścia prądowego.
- Rezystancję i ciągłość mierz tylko na obwodzie bez napięcia.
- Przy nieznanym napięciu wybieraj najwyższy zakres albo tryb auto, jeśli miernik go ma.
- Do pracy przy instalacjach zwracaj uwagę na kategorię pomiarową CAT i stan sond.
- Najczęstszy błąd początkujących to nie funkcja samego miernika, tylko złe gniazdo albo zły tryb pracy.
Jak działa multimetr i do czego używa się poszczególnych trybów
Najprościej mówiąc, multimetr mierzy kilka podstawowych wielkości elektrycznych, ale nie robi tego „jednym ustawieniem do wszystkiego”. W praktyce najczęściej korzysta się z trzech funkcji: pomiaru napięcia, testu ciągłości oraz pomiaru rezystancji. W instalacjach elektrycznych to właśnie te tryby pozwalają szybko ustalić, czy w gniazdku jest zasilanie, czy przewód jest przerwany i czy dany element zachowuje się tak, jak powinien.
| Tryb | Do czego służy | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Napięcie AC | Sprawdza obecność i wartość napięcia sieciowego | Gniazdka, obwody oświetleniowe, rozdzielnice | Nie wkładaj sond do złych gniazd i nie ustawiaj trybu prądu |
| Napięcie DC | Mierzy zasilacze, baterie, układy niskonapięciowe | Elektronika, akumulatory, ładowarki | Zwróć uwagę na polaryzację i symbol DC |
| Ciągłość | Sprawdza, czy obwód jest zamknięty | Przewody, bezpieczniki, przełączniki, styki | Obwód musi być odłączony od napięcia |
| Rezystancja | Pokazuje opór elementu lub przewodu | Diagnostyka elementów, kontrola połączeń | Nie mierz rezystancji w układzie pod napięciem |
W instalacjach domowych i lekkich pracach serwisowych to zwykle wystarcza. Jeśli jednak pracujesz przy rozdzielnicy, głównej linii zasilającej albo większej instalacji budynkowej, ważna staje się nie tylko funkcja pomiarowa, ale też odpowiednia klasa bezpieczeństwa miernika.
Jak przygotować miernik do pierwszego pomiaru
Zanim zaczniesz mierzyć, warto wykonać prostą kontrolę. To zajmuje chwilę, a często oszczędza nerwy, błędne odczyty i przepalony bezpiecznik w mierniku.
- Sprawdź obudowę, przewody i końcówki sond. Nie używaj pękniętego miernika ani uszkodzonych przewodów.
- Upewnij się, że czarny przewód jest w gnieździe COM.
- Do większości pomiarów czerwony przewód wkłada się do gniazda VΩ.
- Jeśli chcesz mierzyć prąd, wejście bywa inne, ale to osobny tryb i osobny sposób podłączenia.
- Ustaw właściwą funkcję na pokrętle, najlepiej zaczynając od najwyższego zakresu, jeśli nie znasz wartości.
- Przed pomiarem napięcia w sieci upewnij się, że nie pracujesz w trybie rezystancji ani ciągłości.
Przy nowym lub rzadko używanym mierniku dobrze jest też sprawdzić stan baterii i bezpiecznika. Jeśli multimetr ma funkcję auto zakresu, obsługa jest prostsza, ale to nie zwalnia z myślenia. Automatyka pomaga, jednak nie rozpozna za Ciebie źle wpiętej sondy.
Pomiar napięcia w instalacji bez zgadywania
To najczęściej wykorzystywana funkcja, zwłaszcza gdy trzeba sprawdzić, czy w gniazdku, puszce albo obwodzie rzeczywiście jest zasilanie. W polskich warunkach najczęściej chodzi o napięcie sieciowe AC, czyli prąd zmienny.

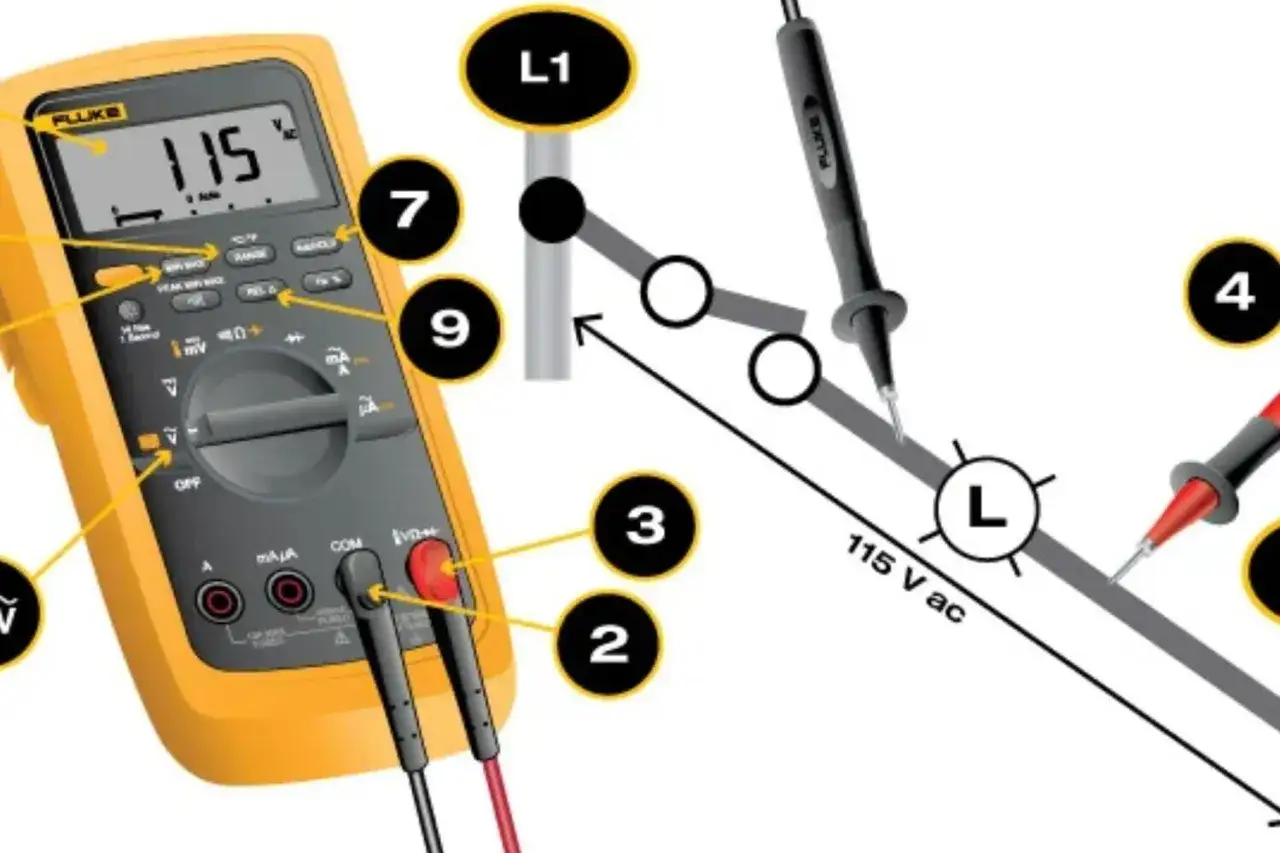

Przy pomiarze napięcia sieciowego ustaw miernik na V~ albo na odpowiedni symbol AC, jeśli taki ma. Czarną sondę podłącz do COM, czerwoną do VΩ. Następnie przyłóż sondy do dwóch punktów pomiarowych. W gniazdku mierzy się zwykle między przewodem fazowym i neutralnym, ale jeśli nie masz pewności co do układu instalacji, zachowaj szczególną ostrożność i nie wykonuj przypadkowych prób „na ślepo”.
Warto pamiętać o dwóch rzeczach. Po pierwsze, jeśli nie znasz spodziewanej wartości, zacznij od wyższego zakresu pomiarowego albo od trybu auto. Po drugie, nie wkładaj czerwonego przewodu do wejścia A lub mA podczas pomiaru napięcia. To częsty błąd, który może skończyć się zwarciem albo uszkodzeniem miernika.
Przy napięciu stałym, na przykład w bateriach, zasilaczach lub układach elektronicznych, wybierasz tryb DC. Na ekranie bywa to oznaczone symbolem V⎓ albo podobnym. Jeśli odczyt ma minus przed wartością, najczęściej oznacza to odwróconą polaryzację sond, a nie „zepsuty” miernik.
Test ciągłości i rezystancji kiedy obwód musi być wyłączony
Tu wiele osób popełnia ten sam błąd: traktuje ciągłość jak szybki test „na żywym obwodzie”. Tak nie należy robić. Zarówno test ciągłości, jak i pomiar rezystancji wykonuje się na obwodzie odłączonym od napięcia. Jeśli w układzie są kondensatory, trzeba je rozładować przed pomiarem.
Test ciągłości przydaje się przy przewodach, bezpiecznikach, stykach i przełącznikach. Multimetr zwykle sygnalizuje zamknięty obwód sygnałem dźwiękowym. To wygodne, bo nie trzeba cały czas patrzeć na ekran. Dla początkującego taki sygnał jest prostą odpowiedzią na pytanie: „jest przejście czy go nie ma?”.
- Odłącz zasilanie badanego obwodu.
- Ustaw miernik na tryb ciągłości lub na rezystancję.
- Włóż sondy do odpowiednich gniazd.
- Przyłóż końcówki do dwóch punktów testowanego elementu.
- Jeśli miernik piszczy, obwód jest zamknięty lub ma bardzo niską rezystancję.
- Jeśli pokazuje OL albo bardzo dużą wartość, ścieżka jest przerwana albo opór jest zbyt wysoki.
Rezystancja daje trochę więcej informacji niż sam „brzęczyk”, ale też łatwiej ją źle zinterpretować. W układzie zamontowanym na płytce albo w rozgałęzionej instalacji inne ścieżki mogą zaniżać odczyt. Dlatego przy diagnostyce nie patrzy się wyłącznie na liczbę na ekranie, tylko na kontekst: co jest podłączone równolegle, czy element jest odseparowany i czy pomiar wykonywany jest w odpowiednich warunkach.

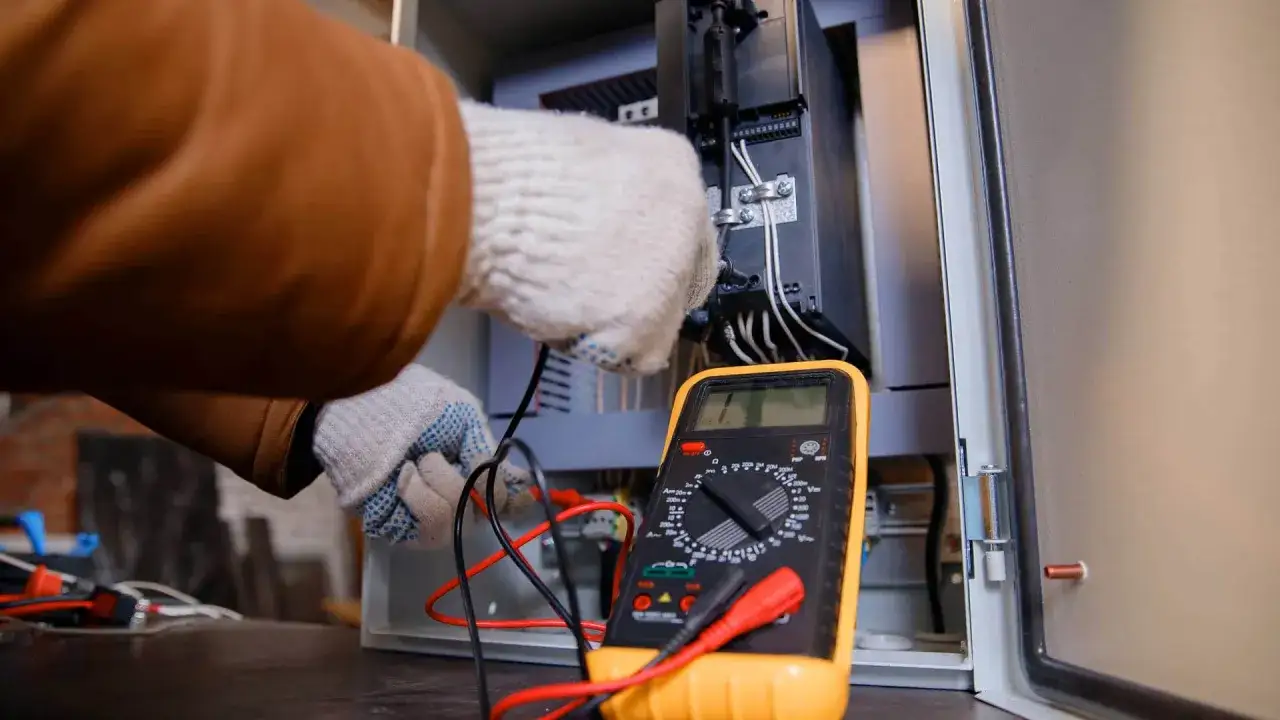

Co trzeba sprawdzić przed pracą przy instalacjach elektrycznych
Przy instalacjach elektrycznych nie chodzi tylko o to, czy miernik coś pokaże. Równie ważne jest, czy sam przyrząd jest bezpieczny do użycia w danym miejscu. Tu znaczenie mają kategorie pomiarowe CAT. W praktyce oznacza to, że inny miernik nada się do prostego pomiaru przy gniazdku, a inny do pracy przy rozdzielnicy czy głównej linii zasilającej.
| Sytuacja | Na co patrzeć | Praktyczna uwaga |
|---|---|---|
| Gniazdka i odbiorniki domowe | CAT II | Wystarcza do prostych pomiarów, ale nadal trzeba sprawdzić stan przewodów |
| Rozdzielnice i stałe instalacje | CAT III | To bezpieczniejszy punkt odniesienia przy pracy w budynku |
| Początek instalacji i przyłącza | CAT IV | To już obszar o wyższym ryzyku i nie ma tu miejsca na przypadkowy sprzęt |
W praktyce warto wybierać miernik z zapasem względem miejsca, w którym rzeczywiście będziesz pracować. Jeśli narzędzie ma być używane przy instalacjach elektrycznych, sama funkcja pomiaru to za mało. Liczy się też odporność obudowy, jakość sond i czytelne oznaczenia na przyrządzie. Z punktu widzenia bezpieczeństwa to nie są drobiazgi, tylko podstawy.
Najczęstsze błędy, które psują wynik albo zwiększają ryzyko
Większość problemów przy pracy z multimetrem nie wynika z jego awarii, tylko z pośpiechu. Dobra wiadomość jest taka, że tych błędów da się łatwo uniknąć.
- Pomiar ciągłości na obwodzie pod napięciem - to zły nawyk i realne ryzyko uszkodzenia miernika.
- Wpięcie czerwonej sondy do gniazda prądowego podczas pomiaru napięcia - częsty błąd przy pierwszym użyciu.
- Brak kontroli przewodów pomiarowych - pęknięta izolacja albo luźna wtyczka mogą zafałszować wynik.
- Dotykanie metalowych końcówek sond palcami - w pomiarach rezystancji potrafi obniżyć odczyt.
- Ignorowanie kategorii CAT - miernik „działa”, ale nie musi być odpowiedni do danego miejsca pracy.
- Zakładanie, że wynik jest prawidłowy tylko dlatego, że ekran coś pokazuje - najpierw trzeba ocenić, czy pomiar był wykonany poprawnie.
Dobry nawyk jest prosty: najpierw identyfikujesz, co mierzysz, potem ustawiasz funkcję i gniazda, a dopiero na końcu przykładasz sondy. Ta kolejność zmniejsza liczbę pomyłek bardziej niż jakiekolwiek „sprytne” triki.
Kiedy multimetr nie wystarczy i lepiej przerwać pracę
Są sytuacje, w których multimetr pomoże zdiagnozować problem, ale nie rozwiąże go bezpiecznie. Jeśli widzisz nadpalenia, iskrzenie, uszkodzoną izolację, wilgoć w miejscu pracy albo nie masz pewności, jakie elementy instalacji są pod napięciem, lepiej nie iść dalej na skróty. To samo dotyczy pracy samodzielnej przy odsłoniętych elementach pod napięciem.
Multimetr jest narzędziem diagnostycznym, nie gwarancją bezpieczeństwa. Jeśli odczyt jest dziwny, przewody są uszkodzone, a obwód zachowuje się nieprzewidywalnie, najrozsądniej jest wrócić do kontroli stanu miernika, odłączyć zasilanie i dopiero potem szukać przyczyny. W instalacjach elektrycznych szybka decyzja o przerwaniu pomiaru często jest lepsza niż „jeszcze jeden test”.
Jeśli podejdziesz do tego metodycznie, obsługa miernika nie jest trudna. Najważniejsze to rozumieć, co się mierzy, nie mylić gniazd i nie traktować napięcia oraz ciągłości jak zamienników. Właśnie to odróżnia poprawny pomiar od przypadkowego dotknięcia przewodów do punktów w instalacji.
