Najważniejsze jest jedno: ten przewód ma chronić ludzi i sprzęt
- Żółto-zielona żyła służy do ochrony, a nie do zasilania odbiorników.
- W nowoczesnych instalacjach odpowiada za PE, a w wybranych układach także za PEN.
- Nie wolno używać jej jako fazy ani neutralnego.
- Sam kolor nie wystarcza do oceny stanu instalacji, zwłaszcza w starszych obiektach.
- W lokalach handlowych ma znaczenie dla opraw oświetleniowych, urządzeń chłodniczych, metalowych obudów i osprzętu.
- Przy remoncie liczy się nie tylko wygląd przewodów, ale też pomiar i poprawne podłączenie.

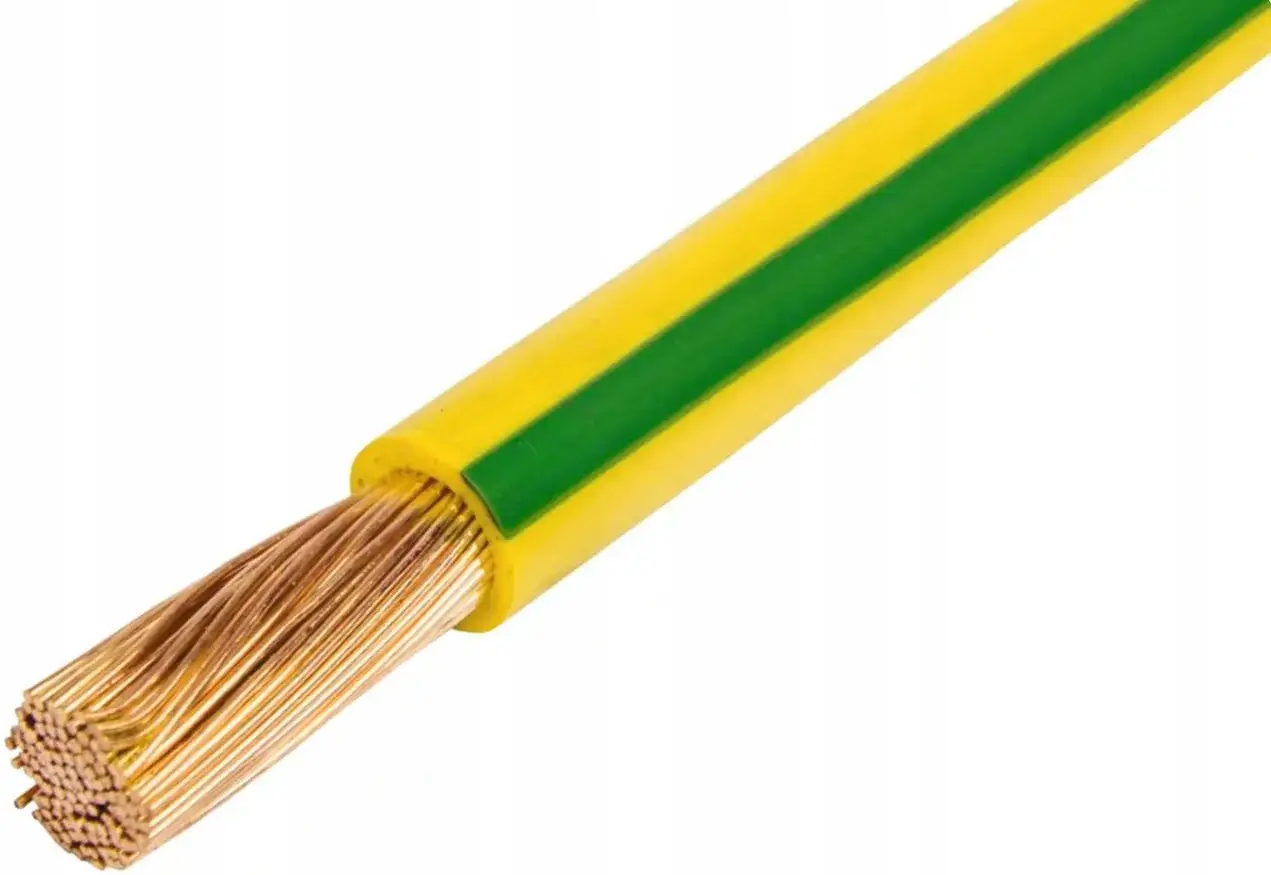

Co naprawdę oznacza żółto-zielony przewód
W europejskich zasadach identyfikacji przewodów barwa żółto-zielona jest zarezerwowana dla przewodu ochronnego. To nie jest żyła „od zasilania”, tylko element układu bezpieczeństwa, który łączy metalowe części urządzeń z układem ochronnym instalacji. Dzięki temu w razie uszkodzenia izolacji prąd ma drogę o małej rezystancji i może zadziałać zabezpieczenie.
Najważniejsza praktyczna różnica jest prosta: na przewodzie ochronnym nie ma normalnie pracy roboczej. Jego zadaniem jest ochrona obudowy, a pośrednio ochrona człowieka przed porażeniem. To dlatego nie powinien być traktowany jak „wolna żyła” w kablu, nawet jeśli akurat wydaje się nieużywany.
Przeczytaj również: Przewód 0.5 mm2 - jaki prąd wytrzyma? Poznaj bezpieczne limity
PE a PEN
PE to czysty przewód ochronny. PEN łączy funkcję ochronną i neutralną, ale spotyka się go głównie w starszych albo specyficznych układach zasilania. To rozróżnienie ma znaczenie, bo błędne rozdzielenie PEN, obejście zacisku albo dowolne przepinanie żył może stworzyć realne zagrożenie. W praktyce przy modernizacji starej instalacji nie warto zgadywać po kolorze - lepiej sprawdzić układ i dokumentację.Jak rozpoznać go w praktyce
W nowych instalacjach identyfikacja jest zwykle dość czytelna, ale w starszych obiektach łatwo trafić na mieszane oznaczenia. Sam wygląd przewodu nie wystarcza, jeśli instalacja była wielokrotnie przerabiana, a w środku pracowało kilku wykonawców o różnym podejściu do porządku w rozdzielnicy.
| Kolor żyły | Typowa funkcja | Co to oznacza w praktyce |
|---|---|---|
| Żółto-zielony | PE, a w wybranych układach PEN | Ochrona przeciwporażeniowa, połączenie obudów z układem ochronnym |
| Niebieski | N | Przewód neutralny, nie wolno mylić go z ochronnym |
| Brązowy, czarny, szary | L | Przewody fazowe, na nich występuje napięcie robocze |
W starszych obiektach kolory mogą odbiegać od dzisiejszego standardu, dlatego barwa jest wskazówką, nie dowodem. Jeśli instalacja była modernizowana etapami, przewód może mieć inne oznaczenia, a funkcję trzeba potwierdzić miernikiem albo schematem. To szczególnie ważne w lokalach handlowych, gdzie przerwy w pracy i pomyłki przy zasilaniu szybko przekładają się na koszty.
Czego nie wolno robić z przewodem ochronnym
Największy błąd to traktowanie przewodu ochronnego jak zwykłej żyły zapasowej. W praktyce bywa tak, że ktoś wykorzystuje go do podłączenia lampy, sterowania oświetleniem, dodatkowego gniazda albo „na chwilę” zostawia go odłączonego, bo urządzenie i tak działa. To pozornie drobna oszczędność czasu, ale właśnie w takich miejscach powstają najgroźniejsze usterki.
- Nie używaj go jako fazy ani przewodu neutralnego.
- Nie odcinaj go tylko dlatego, że urządzenie działa bez niego.
- Nie łącz PE z N w przypadkowym miejscu instalacji.
- Nie zakładaj, że stary kolor oznacza tę samą funkcję co dziś.
- Nie pomijaj go przy metalowych oprawach, obudowach i szafach sterowniczych.
Jak podłącza się go poprawnie
Poprawne podłączenie przewodu ochronnego polega na połączeniu wszystkich elementów, które mogą znaleźć się pod napięciem w razie awarii, z dedykowanym punktem ochronnym instalacji. Zwykle chodzi o zacisk PE, szynę ochronną w rozdzielnicy albo odpowiedni punkt w urządzeniu. W przypadku urządzeń klasy I metalowa obudowa musi mieć pewne i trwałe połączenie ochronne.
W praktyce warto trzymać się kilku zasad:
- Sprawdź, czy instalacja ma jasny układ i czy przewód ochronny nie jest przerabiany „na oko”.
- Podłącz go do dedykowanego zacisku PE lub szyny ochronnej.
- Upewnij się, że metalowe elementy urządzenia mają ciągłość połączenia.
- Po zakończeniu prac wykonaj pomiar ciągłości i sprawdzenie zabezpieczeń.
- Jeśli masz do czynienia ze starą instalacją, nie zakładaj poprawności po samym kolorze żyły.
Warto pamiętać, że wyłącznik różnicowoprądowy nie zastępuje przewodu ochronnego. To dwa różne elementy ochrony, które działają razem, ale nie pełnią tej samej roli. RCD ogranicza skutki upływu prądu, a przewód ochronny pomaga bezpiecznie odprowadzić prąd uszkodzeniowy.
Dlaczego ma znaczenie w sklepach i lokalach usługowych
W przestrzeni handlowej temat ochrony przewodów bywa niedoceniany, bo instalacja ma po prostu działać: oświetlenie ekspozycji, lodówki, lady, terminale, rolety, witryny, oznakowanie i zaplecze techniczne. Tyle że w sklepie każdy błąd elektryczny ma większy koszt niż w pojedynczym mieszkaniu. Dochodzi ryzyko przestoju sprzedaży, reklamacji sprzętu i problemów przy kontroli bezpieczeństwa.
Najbardziej wrażliwe są miejsca, w których występuje dużo elementów metalowych i sprzęt pracujący bez przerw:
- metalowe regały i zabudowy chłodnicze,
- oprawy oświetleniowe montowane wysoko i trudno dostępne,
- lady, witryny i obudowy urządzeń kasowych,
- zaplecze socjalne i techniczne, gdzie łączą się różne obwody,
- strefy mokre lub półtechniczne, w których ochrona ma szczególne znaczenie.
W takich miejscach żółto-zielony przewód nie jest detalem wykonawczym. To element, który decyduje o tym, czy awaria skończy się jedynie wyłączeniem zabezpieczenia, czy realnym zagrożeniem dla personelu i klientów. Dobrze zaprojektowana ochrona zwykle nie zwraca na siebie uwagi, ale właśnie o to chodzi.
Kiedy kolor nie wystarcza i trzeba sprawdzić instalację
Jeśli lokal lub mieszkanie jest po remoncie, rozbudowie albo kilku „drobnych poprawkach”, sam kolor żyły może już nie mówić prawdy. W starych budynkach spotyka się mieszane układy, przewody z dawnych norm i prowizoryczne naprawy, które pozornie wyglądają poprawnie. Taki stan rzeczy zdarza się często właśnie w lokalach użytkowych, gdzie instalacja była modyfikowana etapami, bez pełnej dokumentacji.
Warto wtedy zwrócić uwagę na trzy rzeczy: zgodność z dokumentacją, ciągłość połączeń ochronnych i rzeczywiste działanie zabezpieczeń. Jeżeli którykolwiek z tych punktów budzi wątpliwości, nie ma sensu zgadywać. Kolor przewodu nie zastąpi pomiaru, a przy instalacjach stałych lepiej stracić godzinę na sprawdzenie niż później walczyć z awarią albo zagrożeniem dla ludzi.
W praktyce najbezpieczniejsze podejście jest proste: przewód ochronny ma być rozpoznawalny, poprawnie podłączony i sprawdzony po montażu. Reszta to już tylko detal, który nie powinien przesłaniać głównej zasady - w elektryce najpierw liczy się bezpieczeństwo, dopiero potem estetyka prowadzenia przewodów.
