Ten tekst pokazuje, jak wygląda poprawny schemat połączenia różnicówki, czym różni się układ jednofazowy od trójfazowego, jakie błędy najczęściej powodują wyzwalanie oraz co sprawdzić przed uruchomieniem instalacji.
Najważniejsze zasady przed montażem i uruchomieniem
- L i N muszą przechodzić przez wyłącznik różnicowoprądowy tego samego obwodu.
- PE nie przechodzi przez różnicówkę i trafia bezpośrednio na listwę ochronną.
- W układzie trójfazowym przez aparat prowadzi się wszystkie fazy oraz neutralny, jeśli model tego wymaga.
- Nie wolno mieszać neutralnych z różnych obwodów za jednym RCD, bo to częsta przyczyna wyzwoleń.
- Do większości obwodów końcowych stosuje się czułość 30 mA, ale typ aparatu trzeba dopasować do odbiorników.
- Po montażu trzeba wykonać test i, jeśli to możliwe, pomiary, a nie tylko sprawdzić dźwignię.

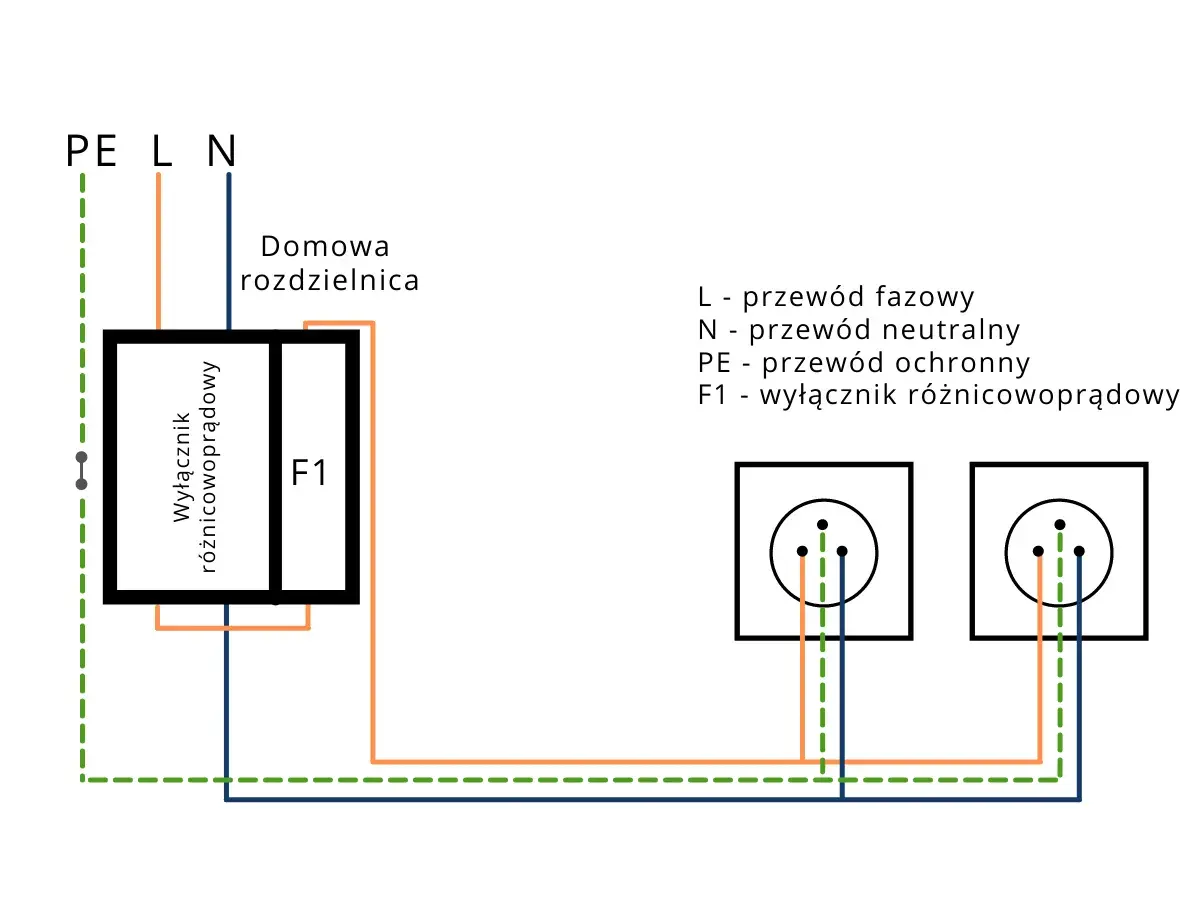

Jak wygląda poprawny schemat połączenia w rozdzielnicy
Najprostsza zasada jest stała: do wyłącznika różnicowoprądowego wchodzą przewody czynne danego obwodu, a wychodzą z niego dalej do zabezpieczeń i odbiorników. Przewód ochronny omija aparat całkowicie i trafia na osobną listwę PE.
To właśnie ten układ decyduje o skuteczności ochrony. Jeśli część prądu wróci inną drogą niż przez RCD, aparat zareaguje. Jeśli natomiast przewody zostaną poprowadzone niespójnie, instalacja będzie wyzwalać bez powodu albo nie zadziała wtedy, kiedy powinna.
| Przewód | Czy przechodzi przez RCD | Dlaczego |
|---|---|---|
| Faza L / L1-L3 | Tak | RCD porównuje prąd wpływający i wypływający z obwodu. |
| Neutralny N | Tak | Musi wracać przez ten sam aparat, co faza lub fazy. |
| Ochronny PE | Nie | PE ma prowadzić prąd tylko w stanie awarii, więc nie przechodzi przez człon różnicowy. |

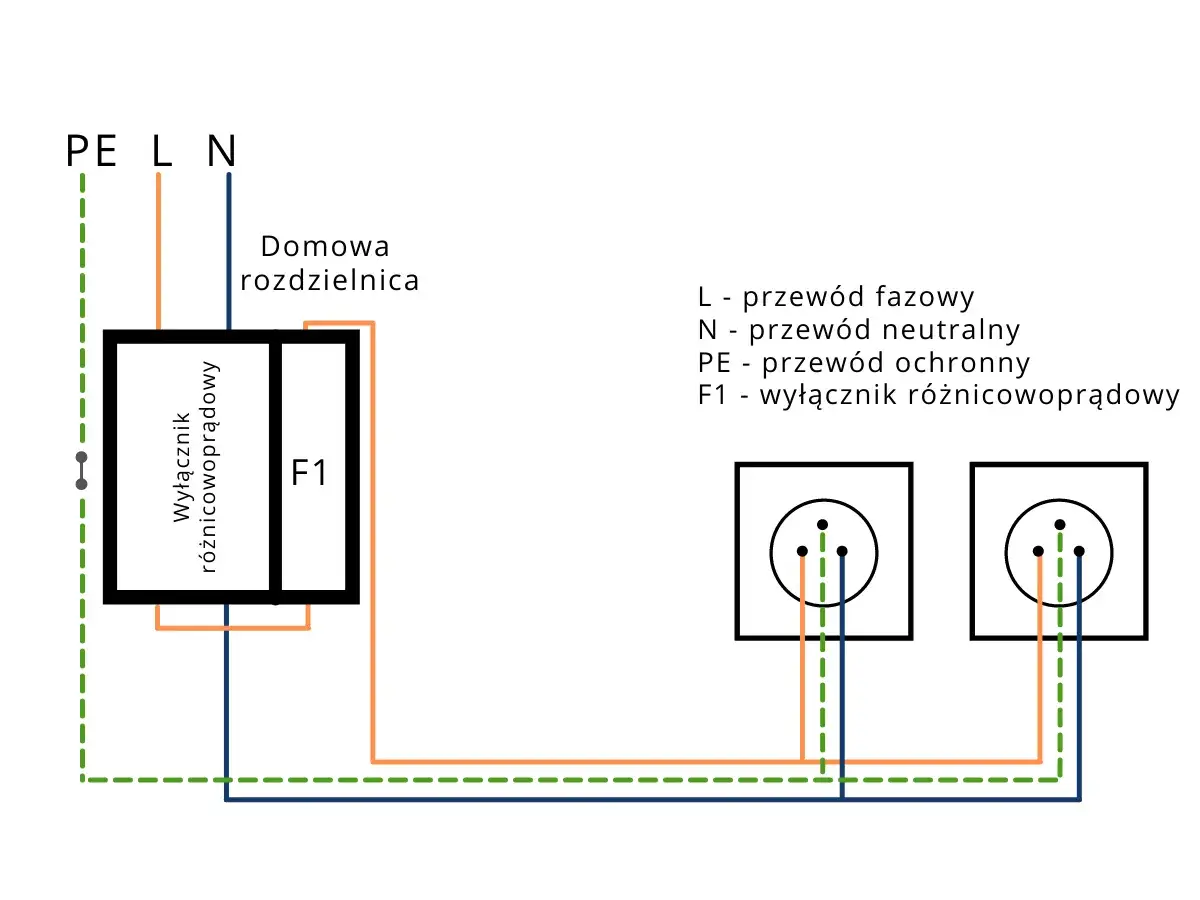

Układ jednofazowy
W obwodzie 230 V do różnicówki trafiają przewód fazowy i neutralny tego samego obwodu. Z wyjścia aparatu faza idzie dalej na zabezpieczenie nadprądowe i do odbiorników, a neutralny wraca na właściwą listwę N przypisaną wyłącznie do tego RCD. To właśnie rozdzielenie neutralnych jest jednym z najważniejszych warunków poprawnej pracy.
W wielu jednofazowych aparatach kolejność L i N nie zmienia samej zasady działania, ale nie wolno zakładać tego „na oko”. Trzeba trzymać się oznaczeń zacisków i instrukcji konkretnego modelu.
Przeczytaj również: Przewód ochronny symbol - Jak rozpoznać PE i unikać pomyłek?
Układ trójfazowy
W obwodzie 3-fazowym przez aparat prowadzi się L1, L2, L3 i zwykle N, jeśli dany model tego wymaga. Przewód ochronny nadal omija RCD. Takie rozwiązanie stosuje się wtedy, gdy jednym aparatem chcesz objąć większą sekcję instalacji albo cały obwód zasilający rozdział na mniejsze zabezpieczenia.
W praktyce to ważne zwłaszcza tam, gdzie działają odbiorniki 3-fazowe, zasilacze elektroniczne, oświetlenie LED lub urządzenia z własną automatyką. Im więcej elektroniki w obwodzie, tym większe znaczenie ma poprawny dobór aparatu i prowadzenie neutralnych.
W wielu nowoczesnych modelach kierunek zasilania od góry albo od dołu nie zmienia działania urządzenia, ale nie należy tego zgadywać. Najważniejsze są oznaczenia producenta na obudowie i dokumentacja montażowa konkretnego aparatu.
Jak podłączyć różnicówkę krok po kroku
Jeżeli masz doświadczenie i uprawnienia, montaż można rozbić na kilka prostych etapów. Jeśli nie, lepiej zlecić to elektrykowi, bo przy rozdzielnicy błąd nie kończy się na niedziałającym obwodzie, tylko na realnym ryzyku porażenia albo pożaru.
- Wyłącz zasilanie i upewnij się, że obwód jest rzeczywiście bez napięcia.
- Sprawdź układ sieci oraz to, czy przewód PEN został już prawidłowo rozdzielony na PE i N, jeśli pracujesz w starszej instalacji.
- Zamontuj aparat na szynie DIN w miejscu przewidzianym w rozdzielnicy.
- Podłącz przewody zasilające do zacisków wejściowych zgodnych z oznaczeniem urządzenia.
- Z wyjścia RCD poprowadź przewody do dalszych zabezpieczeń i do chronionych obwodów.
- Neutralny danego obwodu podłącz do tej samej sekcji listwy N, która należy do tego konkretnego RCD.
- Przewód ochronny prowadź bezpośrednio na listwę PE, bez przechodzenia przez aparat.
- Po zakończeniu montażu uruchom obwód, sprawdź przycisk TEST i oceń, czy aparat zadziałał zgodnie z oczekiwaniem.
Ten porządek prac brzmi prosto, ale właśnie w tych pozornie drobnych szczegółach najczęściej kryją się późniejsze problemy. Najczęściej nie chodzi o sam uszkodzony aparat, tylko o źle wyprowadzony neutralny, obcy powrót prądu albo brak rozdziału PE i N w odpowiednim miejscu.
Najczęstsze błędy, przez które różnicówka wybija od razu
Jeśli po podłączeniu aparat natychmiast wyzwala, winny bardzo często jest montaż, a nie sama różnicówka. Poniżej są błędy, które w praktyce pojawiają się najczęściej.
- Mieszanie neutralnych z kilku obwodów pod jednym RCD. To klasyczny powód losowego wyzwalania.
- Przeprowadzenie PE przez aparat. Przewód ochronny nie powinien wchodzić w tor pomiarowy RCD.
- Montaż przed rozdziałem PEN w starej instalacji TN-C. W takim układzie różnicówka zwykle nie pracuje poprawnie.
- Zbyt duża liczba odbiorników pod jednym aparatem. Wtedy pojedynczy upływ potrafi wyłączyć cały fragment instalacji.
- Pominięcie charakteru obciążenia. Zasilacze, LED-y, falowniki i napędy mogą wymagać innego typu RCD niż proste obwody rezystancyjne.
- Brak testu po montażu. Dźwignia może wyglądać dobrze, a urządzenie i tak nie będzie działać prawidłowo pod obciążeniem.
W obiekcie handlowym taki błąd bywa szczególnie kosztowny. Jedno przypadkowe wyzwolenie potrafi wyłączyć oświetlenie, kasy, monitoring i chłodzenie naraz, więc oszczędność na podziale obwodów zwykle szybko się mści.
Dobór czułości i typu ma większe znaczenie niż sam model
Sam schemat połączenia to tylko połowa pracy. Druga połowa to dobranie aparatu do rodzaju odbiorników i układu sieci. W praktyce najczęściej liczą się dwa parametry: czułość oraz typ wyłącznika.
| Sytuacja | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Typowe obwody gniazd i oświetlenia | RCD 30 mA | To standardowa ochrona uzupełniająca przed porażeniem. |
| Sprzęt z elektroniką, zasilaczami i częstymi zmianami obciążenia | Typ A | Lepiej radzi sobie z prądami o składowej pulsującej niż prosty typ AC. |
| Falowniki, instalacje PV, ładowarki EV, wybrane napędy | Typ B lub rozwiązanie wskazane przez producenta urządzenia | Takie odbiorniki mogą wytwarzać składową DC, która zaburza pracę zwykłego RCD. |
| Ochrona przeciwpożarowa lub selektywność | Wyższa czułość niż 30 mA i często wersja zwłoczna | To pomaga ograniczyć niepotrzebne wyzwolenia, ale nie zastępuje ochrony osób tam, gdzie jest wymagana. |
Warto też pamiętać, że nie każda instalacja nadaje się do tego samego układu ochrony. RCD dobrze sprawdza się w układach TN-S, w układzie TN-C-S po stronie TN-S oraz w TT. W układzie TN-C przed rozdziałem PEN taka ochrona nie ma właściwego zastosowania.
To ważne zwłaszcza przy modernizacji starszych rozdzielnic. Sam fakt, że „kiedyś działało”, nie oznacza jeszcze, że po dołożeniu różnicówki wszystko będzie bezpieczne i zgodne z zasadami.
W sklepie i małym lokalu lepiej dzielić obwody niż wszystko zbierać pod jedną różnicówkę
W punkcie handlowym, na zapleczu magazynu albo w małym lokalu usługowym pokusa jest zawsze ta sama: jeden aparat, prostszy montaż i mniej przewodów. Tyle że po pierwszym niepotrzebnym wyzwoleniu taki układ staje się kłopotem, bo gaśnie oświetlenie, kasa, router, monitoring albo chłodnia naraz.
W praktyce lepiej działa podział na kilka sekcji niż jeden wspólny RCD dla wszystkiego. To nie jest sztuka dla sztuki, tylko realna oszczędność czasu i nerwów.
- Oświetlenie warto trzymać osobno, żeby awaria gniazd nie zostawiła sklepu w ciemności.
- Gniazda serwisowe i zaplecze lepiej rozdzielić od elektroniki sprzedażowej.
- Chłodnie, lodówki i urządzenia z automatyką powinny mieć własny, przemyślany tor ochrony.
- Systemy POS, routery, monitoring i alarmy dobrze jest odseparować od odbiorników o większych upływach.
Jedna różnicówka dla całego sklepu zwykle oszczędza czas przy montażu, ale kosztuje spokój przy eksploatacji. Jeśli obiekt ma więcej niż kilka obwodów, sensowniejsze jest rozdzielenie ochrony tak, by awaria jednego odbiornika nie wyłączała wszystkiego.
Co sprawdzić po podłączeniu, zanim uznasz pracę za skończoną
Po zamknięciu rozdzielnicy roboty jeszcze nie ma końca. Najpierw trzeba potwierdzić, że wszystkie przewody trafiły tam, gdzie powinny, a dopiero potem ocenić działanie ochrony.
- Sprawdź zgodność zacisków z oznaczeniami na obudowie aparatu.
- Upewnij się, że neutralny danego obwodu nie ma nigdzie wspólnego połączenia z innym RCD.
- Wciśnij przycisk TEST i sprawdź, czy aparat zadziałał.
- Jeśli masz odpowiednie przyrządy, wykonaj pomiar czasu i prądu zadziałania.
- Obserwuj instalację po uruchomieniu pod realnym obciążeniem, bo część błędów ujawnia się dopiero wtedy.
Sam przycisk TEST jest ważny, ale nie zastępuje pomiarów odbiorczych ani przeglądu wykonania. Jeśli różnicówka wybija bez wyraźnej przyczyny, najpierw sprawdza się neutralne, podział obwodów i typ urządzenia, a dopiero później podejrzewa sam aparat.
Właśnie dlatego poprawny montaż różnicówki nie polega na mechanicznym przykręceniu urządzenia do szyny. Liczy się cały układ: sposób prowadzenia przewodów, zgodność z typem instalacji, dobór czułości i to, czy obwody są rozdzielone tak, żeby działały bezpiecznie także wtedy, gdy pojawi się awaria.
