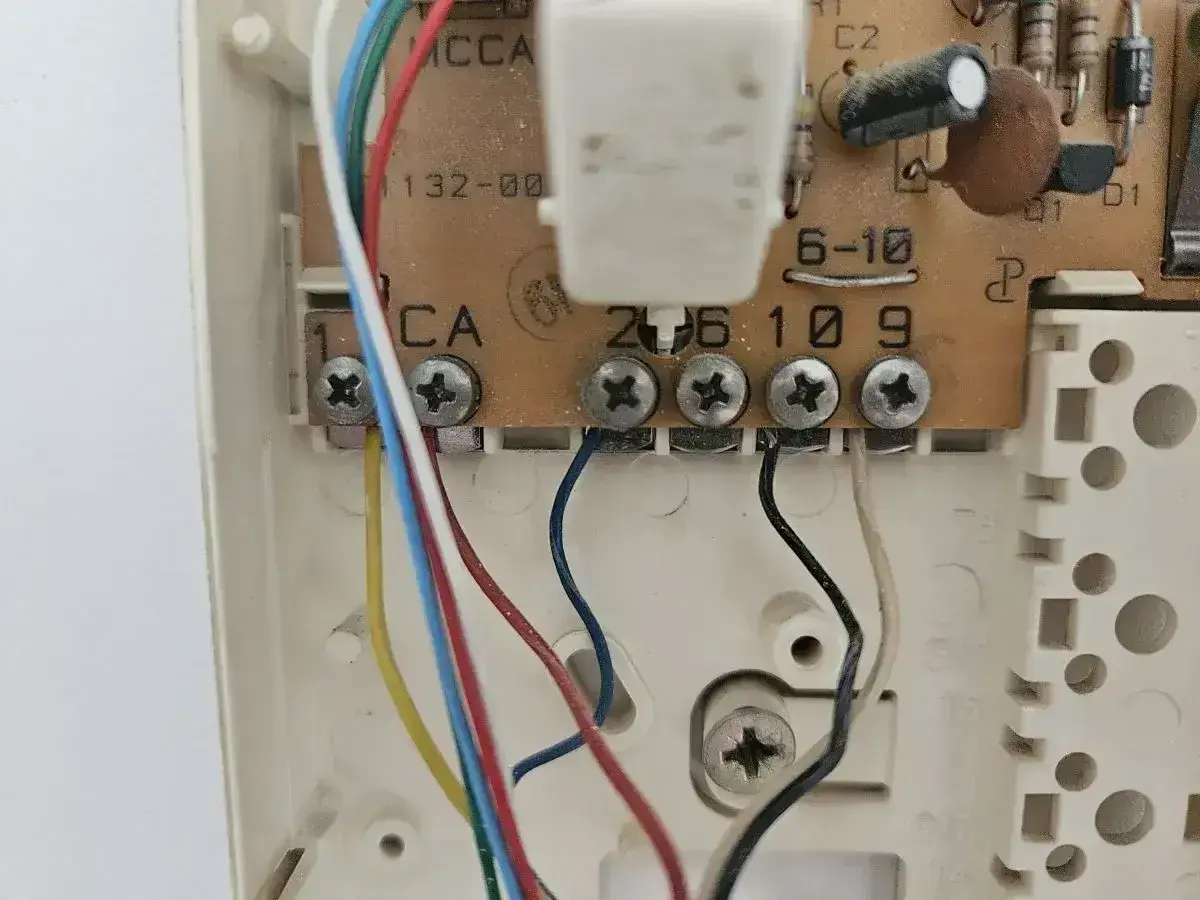

Rozpoznanie polaryzacji przewodu wydaje się proste, dopóki w ręku nie ma się nieopisanego zasilacza, starej wiązki albo kabla od urządzenia, które nie wybacza błędu. W praktyce najpierw trzeba ustalić, czy w ogóle szukasz plusa, bo w typowej instalacji 230 V w Polsce nie ma mowy o plusie i minusie, tylko o fazie, neutralnym i ochronnym. Poniżej pokazuję, jak odróżnić te przypadki, na co patrzeć w kolorach przewodów i jak sprawdzić biegunowość bez zgadywania.
Najważniejsze informacje w skrócie
- W instalacji AC nie szuka się plusa - tam liczą się przewody L, N i PE.
- W obwodach DC plus jest zwykle oznaczony symbolem +, ale kolor izolacji bywa tylko wskazówką, nie dowodem.
- W Polsce i Europie najczęściej spotkasz: brązowy jako fazę, niebieski jako neutralny i żółto-zielony jako ochronny.
- Najpewniejszy sposób to pomiar multimetrem ustawionym na właściwy zakres: DC V albo AC V.
- Odwrócona polaryzacja potrafi uszkodzić LED-y, elektronikę, ładowarki i sterowniki, więc kolorów nie traktuję jak wyroczni.
- W starych instalacjach i przy nieopisanych przewodach lepiej potwierdzić wszystko pomiarem niż opierać się na domysłach.
Najpierw rozróżnij, czy pracujesz z AC czy DC
To pierwszy krok, bo od niego zależy cała reszta. W instalacji prądu przemiennego 230 V nie ma plusa i minusa, więc pytanie o to, który przewód jest dodatni, jest po prostu błędnie postawione. Szukasz wtedy przewodu fazowego L, neutralnego N i ochronnego PE.
Plus i minus pojawiają się dopiero w obwodach prądu stałego, czyli tam, gdzie zasilasz elektronikę, LED-y, akumulatory, ładowarki, instalacje samochodowe albo urządzenia z zasilaczem wtyczkowym. Ja zawsze zaczynam od tej prostej decyzji: czy mam do czynienia z siecią, czy z DC. To oszczędza czas i zmniejsza ryzyko błędu.
Jeżeli obwód jest DC, wtedy dopiero ma sens szukanie biegunu dodatniego. Jeżeli to AC, patrzysz na fazę i układ przewodów, a nie na plus. Gdy to rozdzielisz, kolejne kroki stają się dużo prostsze.
Kolory przewodów pomagają, ale nie dają gwarancji
W praktyce kolory są wskazówką, nie dowodem. W nowych instalacjach AC w Polsce najczęściej spotkasz brązowy, czarny lub szary jako przewód fazowy, niebieski jako neutralny i żółto-zielony jako ochronny. Tyle że w starszych instalacjach, przeróbkach i sprzęcie niskonapięciowym barwy potrafią zmylić nawet kogoś, kto zna standardy.
| Sytuacja | Co zwykle oznacza plus | Na czym nie wolno się opierać |
|---|---|---|
| Instalacja 230 V AC | Nie ma plusa, jest faza L | Sam kolor przewodu bez pomiaru |
| Obwód DC w elektronice | Często czerwony, czasem brązowy lub oznaczenie + | Założenie, że czarny zawsze oznacza minus |
| Zasilacz z wtykiem baryłkowym | Wiele modeli ma środek jako plus | Domysł bez sprawdzenia symbolu polaryzacji |
| Stara instalacja lub przeróbka | Może być przewód PEN albo niejednoznaczne oznaczenia | Pamięć o tym, jak „powinno być” |
Najbardziej zdradliwy jest przewód ochronno-neutralny PEN w starszych układach. To nie jest zwykły neutralny i nie wolno go traktować jak przewodu, którego barwa zawsze mówi wszystko. Właśnie dlatego przy starych instalacjach ja nie zaczynam od koloru, tylko od weryfikacji napięcia i ciągłości obwodu. Po tym etapie sensownie przejść do miernika, bo dopiero on pokazuje, co naprawdę jest czym.
Jak sprawdzić biegunowość miernikiem krok po kroku
To metoda, której ufam najbardziej, o ile miernik jest ustawiony poprawnie i pracujesz w odpowiednim trybie. Najważniejsza zasada jest prosta: dla DC używasz pomiaru napięcia stałego, dla AC - napięcia przemiennego. Reszta to już technika.
- Ustaw miernik na właściwy zakres. Jeśli spodziewasz się napięcia 12 V, 24 V albo podobnego DC, wybierz zakres DC V wyższy niż przewidywane napięcie.
- Włóż czarną sondę do gniazda COM, a czerwoną do gniazda pomiarowego napięcia.
- Dotknij sondami dwóch badanych punktów. Przy DC nie ma znaczenia, od którego zaczniesz - ważny jest wynik.
- Jeśli miernik pokazuje wartość dodatnią, czerwona sonda jest na plusie względem czarnej.
- Jeśli na ekranie pojawia się znak minus, sondy są zamienione miejscami i biegunowość jest odwrotna.
- Jeżeli obwód ma być identyfikowany bez zasilania, użyj testu ciągłości albo sprawdzenia połączeń, ale nigdy nie rób tego na aktywnym obwodzie.
| Wskazanie miernika | Co to zwykle znaczy |
|---|---|
| +12,4 V | Czerwona sonda jest na plusie, czarna na minusie lub na punkcie odniesienia. |
| -12,4 V | Sondy są zamienione, czyli czerwona dotyka minusa. |
| 0 V | Brak różnicy potencjałów, zły punkt odniesienia albo obwód jest odłączony. |
Przy wtykach zasilaczy nie wkładam sond byle gdzie. Lepiej użyć adaptera pomiarowego, końcówki testowej albo odczytać polaryzację z oznaczenia na obudowie. W pracy z 230 V stosuję inne podejście: tam interesuje mnie przede wszystkim obecność napięcia i poprawne przypisanie L, N oraz PE, a nie biegun dodatni. To prowadzi prosto do tego, jak czytać oznaczenia na samym sprzęcie.
Jak czytać oznaczenia na zasilaczach, wtykach i urządzeniach
Wiele urządzeń podaje odpowiedź wprost, tylko trzeba wiedzieć, czego szukać. Na obudowie zasilacza lub przy gnieździe często pojawiają się symbole + i -, skróty DC+ i DC- albo piktogram polaryzacji wtyku baryłkowego. Ten ostatni pokazuje, czy środek jest dodatni, czy ujemny.
W praktyce często spotyka się złącza, w których środek wtyku jest plusem, a zewnętrzna tuleja minusem. To częsty układ, ale nie uniwersalny, więc nie zakładam go bez sprawdzenia. Gdy producent opisuje urządzenie jako center positive albo umieszcza symbol polaryzacji na etykiecie, traktuję to jako wiarygodne źródło, ale i tak porównuję z pomiarem.
- + i - - najprostszy zapis biegunów.
- DC+ i DC- - wyraźne oznaczenie zasilania stałoprądowego.
- Symbol wtyku koncentrycznego - pokazuje, czy plus jest w środku, czy na zewnątrz.
- L, N, PE - oznaczenia stosowane w instalacjach AC, nie w sensie plus/minus.
Jeśli urządzenie ma tylko opis wejścia i brak schematu, szukam dokumentacji albo tabliczki znamionowej. To zwykle szybsze niż zgadywanie, a przy elektronice o małym zapasie tolerancji bywa po prostu konieczne. Po oznaczeniach zostaje jeszcze jedna ważna rzecz: typowe błędy, które najczęściej robią szkody.
Najczęstsze błędy, które prowadzą do odwróconej polaryzacji
Widziałem już kilka powtarzających się pomyłek i wszystkie wynikają z tego samego: ktoś zaufał jednemu sygnałowi zamiast potwierdzić całość. Najgroźniejsze jest traktowanie koloru jako jedynego źródła prawdy. To działa tylko wtedy, gdy masz pewność co do standardu, producenta i stanu instalacji.
- Ufać samemu kolorowi - czerwony często oznacza plus, ale nie zawsze.
- Mylić AC z DC - w sieci 230 V nie ma plusa, więc taki sposób myślenia prowadzi donikąd.
- Mierzyć oporność na włączonym obwodzie - to zły pomysł i niepotrzebne ryzyko dla miernika oraz instalacji.
- Zakładać, że czarny to zawsze minus - w sprzęcie i instalacjach specjalistycznych to za mało, by podjąć decyzję.
- Ignorować oznaczenia producenta - w wielu zasilaczach symbol przy gnieździe jest pewniejszy niż pamięć o „zwyczajowym” układzie.
Najczęściej psują się nie całe instalacje, tylko pojedyncze elementy: diody LED, sterowniki, radiotelefony, drobna automatyka albo ładowarki. Odwrócenie biegunów bywa natychmiastowe w skutkach albo ujawnia problem dopiero po chwili, kiedy urządzenie zaczyna działać niestabilnie. Stąd już tylko krok do pytania, kiedy lepiej w ogóle nie zgadywać.
Kiedy lepiej nie zgadywać i przerwać pracę
Jeżeli pracujesz przy 230 V, przy wilgoci, przy uszkodzonej izolacji albo przy starej instalacji, ja nie traktuję tego jak zadania „na oko”. W takich warunkach potrzebny jest poprawny miernik, właściwy zakres pomiaru i pewność, że obwód jest odłączony tam, gdzie powinien być odłączony. Przy DC też nie zawsze jest lekko: instalacje fotowoltaiczne, akumulatory o dużej pojemności i zasilacze przemysłowe potrafią dostarczyć tyle energii, że błąd kosztuje bardzo dużo.
Ostrożność jest szczególnie ważna, gdy:
- nie masz schematu ani opisu przewodów,
- kolory izolacji są nietypowe lub częściowo zamienione,
- obwód był już wcześniej przerabiany,
- urządzenie ma wysoką wartość albo jest objęte gwarancją,
- na obudowie nie ma oznaczeń polaryzacji.
W takich sytuacjach bezpieczniej jest zatrzymać się na etapie identyfikacji i zlecić dalsze podłączenie osobie, która pracuje z tym typem instalacji na co dzień. To nie jest nadmierna ostrożność, tylko normalna dyscyplina przy pracy z prądem. Gdy to zapamiętasz, zostaje już tylko prosty, praktyczny porządek działania.
Najkrótsza procedura, której trzymam się przy nieopisanych przewodach
- Najpierw określam rodzaj zasilania - AC albo DC.
- Potem szukam oznaczeń na obudowie, wtyku lub schemacie.
- Dopiero na końcu wykonuję pomiar właściwym trybem miernika.
- Nie ufam jednemu sygnałowi - kolor, opis i pomiar muszą się zgadzać.
- Jeśli coś się nie zgadza, przerywam i sprawdzam ponownie, zamiast zgadywać.
To prosty schemat, ale właśnie taki najlepiej działa w praktyce. Jeśli zachowasz tę kolejność, szybciej rozpoznasz plus albo fazę, unikniesz odwróconej polaryzacji i nie będziesz opierać się na kolorach, które w starszych lub nietypowych instalacjach potrafią wprowadzić w błąd.
