Pomiar natężenia prądu wygląda prosto tylko z zewnątrz. W praktyce trzeba wiedzieć, kiedy wpiąć miernik szeregowo, którego gniazda użyć i dlaczego jeden zły ruch potrafi spalić bezpiecznik w multimetrze albo przekłamać wynik. Poniżej pokazuję, jak zmierzyć ampery miernikiem bezpiecznie, krok po kroku, z uwzględnieniem typowych błędów i sytuacji, w których lepiej od razu sięgnąć po cęgi prądowe.
Najważniejsze zasady przed pierwszym pomiarem prądu
- Prąd mierzy się szeregowo, a nie równolegle jak napięcie.
- Czarny przewód zawsze trafia do COM, a czerwony do wejścia A albo mA/µA.
- Na start wybieram najwyższy zakres, a dopiero potem schodzę niżej.
- Przy instalacjach 230 V sprawdzam kategorię bezpieczeństwa CAT i stan bezpieczników w mierniku.
- Jeśli nie mogę rozłączyć obwodu, zwykle lepszy będzie miernik cęgowy.
- W gniazdku nie ma stałego „amperażu” - prąd zależy od podłączonego odbiornika.
Zanim w ogóle podepniesz przewody
Warto zacząć od rzeczy banalnych, bo to one najczęściej decydują o powodzeniu całego pomiaru. Multimetr do prądu działa inaczej niż do napięcia: nie przykłada się go „na końcu” obwodu, tylko wstawia w ścieżkę przepływu prądu. To oznacza, że obwód trzeba rozpiąć, a cały mierzony prąd ma popłynąć przez miernik.

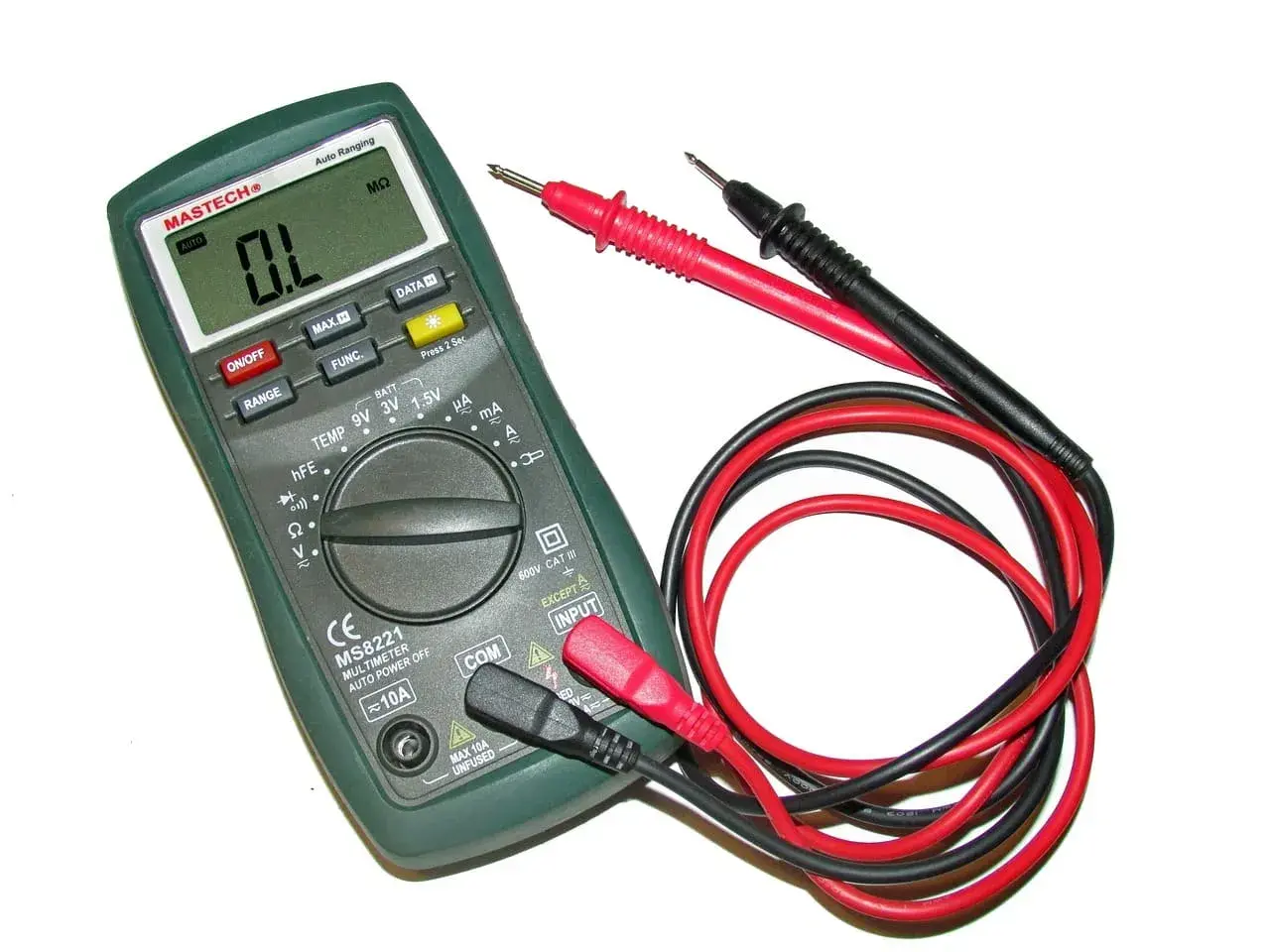

Ja zawsze sprawdzam cztery rzeczy: czy miernik mierzy AC czy DC, w jakim gnieździe jest czerwony przewód, jaki mam zakres oraz czy przyrząd ma odpowiednią kategorię CAT do pracy w instalacji. W praktyce do elektroniki przydają się zakresy mA i µA, a do większych obciążeń osobne wejście 10 A. W wielu modelach to wejście ma własny bezpiecznik i czasem ograniczenie czasu ciągłego pomiaru, więc nie warto zgadywać - lepiej zerknąć na oznaczenia na obudowie i do instrukcji.
Jeśli mierzysz pobór urządzenia w sklepie, na zapleczu albo w domu, pamiętaj też o jednej ważnej rzeczy: 1 A to 1000 mA. To pomaga szybko ocenić, czy wynik jest mały, normalny czy już zbyt duży jak na dany obwód.
| Oznaczenie | Co oznacza | Kiedy użyć |
|---|---|---|
| A⎓ | Prąd stały | Baterie, zasilacze, taśmy LED, układy elektroniczne |
| A~ | Prąd zmienny | Instalacja 230 V, silniki AC, część urządzeń sieciowych |
| mA / µA | Małe prądy | Elektronika, czujniki, drobne obciążenia |
| 10 A | Wyższy zakres prądu | Większe odbiorniki i krótkie pomiary większego poboru |
Gdy już wiem, co mierzę i jakim zakresem, przechodzę do właściwego podłączenia. To właśnie ten moment odróżnia bezpieczny pomiar od przypadkowego zwarcia.
Jak zmierzyć prąd multimetrem krok po kroku
Jeśli mam wykonać pomiar na spokojnie, robię to w stałej kolejności. Dzięki temu nie mylę gniazd i nie muszę poprawiać po omacku. W praktyce wystarczy kilka prostych ruchów.
- Wyłączam zasilanie obwodu, jeśli muszę go rozpiąć.
- Wpinam czarny przewód do COM.
- Czerwony przewód przekładam do gniazda A albo mA/µA, zależnie od spodziewanego prądu.
- Ustawiam pomiar AC lub DC oraz zaczynam od najwyższego zakresu.
- Rozłączam obwód w jednym miejscu i wstawiam miernik szeregowo, tak aby cały prąd przepłynął przez przyrząd.
- Włączam zasilanie i odczytuję wartość dopiero wtedy, gdy wynik się ustabilizuje.
- Po zakończeniu pomiaru odłączam czerwony przewód z wejścia prądowego i wracam nim do gniazda napięciowego, jeśli miernik ma służyć do innych testów.
Przy niskich prądach, na przykład przy taśmach LED, sterownikach czy zasilaczach niskonapięciowych, zwykle zaczynam od wejścia mA. Przy większych odbiornikach, takich jak silniki, sprężarki czy niektóre grzałki, wolę wejście 10 A albo od razu miernik cęgowy, bo daje mniej stresu i mniej ryzyka.
W instalacji 230 V nie próbuję „sprawdzać amperów w gniazdku” samym dotknięciem sond. To nie działa tak, jak wyobraża to sobie wiele osób. Prąd zależy od tego, co jest podłączone do obwodu, a nie od samego gniazda, więc sens ma pomiar poboru konkretnego urządzenia lub obwodu.
Jeśli chcesz, żeby odczyt był wiarygodny, nie ruszaj przewodów w trakcie pomiaru i nie przechodź od razu do najniższego zakresu. W miernikach ręcznych to właśnie ten skrót najczęściej kończy się przepalonym bezpiecznikiem albo komunikatem o przeciążeniu.
Najczęstsze błędy, które kończą się spalonym bezpiecznikiem
W pomiarach prądu problemem rzadko jest sam multimetr. Zwykle psuje je jeden z kilku powtarzalnych błędów, które widzę bardzo często u początkujących. Dobra wiadomość jest taka, że większości z nich da się uniknąć po jednej chwili skupienia.
- Czerwony przewód w złym gnieździe - jeśli zostaje w wejściu V/Ω, pomiar prądu się nie uda, a czasem można zrobić zwarcie przy próbie wpięcia w obwód.
- Pomiar równoległy zamiast szeregowego - to najgroźniejszy błąd. Miernik staje się wtedy praktycznie zwarciem i może uszkodzić bezpiecznik, przewody albo sam obwód.
- Zły tryb AC/DC - przy prądzie stałym wynik w trybie AC bywa bez sensu, a przy zmiennym można dostać mylące wskazania.
- Za niski zakres - jeśli startujesz od małego zakresu, łatwo przeciążyć tor pomiarowy. Ja wolę zejść z góry niż zgadywać z dołu.
- Pomiar zbyt dużego prądu zwykłym multimetrem - wiele urządzeń ma ograniczony tor 10 A i nie nadaje się do długiego obciążenia prądami wyższymi od specyfikacji.
- Ignorowanie spadku napięcia na mierniku - to tzw. burden voltage, czyli spadek napięcia wprowadzany przez sam miernik. W układach niskonapięciowych potrafi zaniżyć wynik albo zmienić zachowanie urządzenia.
Właśnie przez ten spadek napięcia małe układy 3,3 V lub 5 V potrafią zachowywać się inaczej podczas pomiaru niż w normalnej pracy. To nie jest wada samego pomiaru, tylko ograniczenie metody. Jeśli układ jest czuły, warto myśleć o cęgach prądowych lub innym sposobie diagnozy.
Przy instalacjach budynkowych dochodzi jeszcze kwestia bezpieczeństwa. Wybieram miernik z kategorią CAT dopasowaną do miejsca pomiaru, bo inny poziom ochrony potrzebny jest przy obwodach gniazd, a inny bliżej rozdzielnicy czy zasilania. Tu nie ma miejsca na improwizację.
Kiedy lepszy będzie miernik cęgowy
Jeśli mam mierzyć prąd często, szybko albo w miejscu, którego nie chcę rozłączać, bardzo często wygrywa miernik cęgowy. To narzędzie jest po prostu wygodniejsze przy instalacjach, rozdzielnicach i długich przewodach zasilających. Wystarczy objąć jeden przewód i odczytać wynik, bez przerywania obwodu.
| Sytuacja | Multimetr | Miernik cęgowy |
|---|---|---|
| Mały pobór w elektronice | Bardzo dobry, zwłaszcza w mA/µA | Bywa mniej dokładny przy bardzo małych prądach |
| Szybki pomiar w rozdzielnicy | Wymaga rozpinania obwodu | Wygodny i bezpieczniejszy |
| Duże obciążenia | Ograniczony przez zakres i bezpiecznik | Zwykle lepszy wybór |
| Obwody 230 V | Wymaga większej wprawy | Często praktyczniejszy do diagnozy |
Jest jeszcze jeden detal, o którym łatwo zapomnieć: cęgi obejmują tylko jeden przewód. Jeśli złapiesz cały kabel z fazą i neutralnym razem, pola magnetyczne mogą się znosić i odczyt wyjdzie bliski zeru. To częsty błąd przy pierwszym użyciu i jednocześnie dobry przykład tego, że przy pomiarach prądu liczy się nie tylko sprzęt, ale też sposób jego użycia.
W praktyce cęgi świetnie sprawdzają się przy obciążeniach takich jak oświetlenie sklepu, chłodnia ekspozycyjna, klimatyzacja, pompa czy większy zasilacz. Jeśli obwód ma pracować bez przerwy, a ja chcę tylko sprawdzić pobór, cęgi oszczędzają czas i nerwy.
Jak czytać wynik i co zrobić, gdy miernik pokazuje 0 a
Wynik na ekranie nie zawsze mówi prawdę wprost. Czasem urządzenie działa, ale miernik pokazuje zero. Innym razem wartość skacze albo wydaje się za wysoka. Tu najlepiej działa prosta diagnostyka, krok po kroku.
| Objaw | Najczęstsza przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| 0 A | Zły zakres, złe gniazdo, spalony bezpiecznik, przerwany obwód | Położenie sond, bezpiecznik, tryb AC/DC, ciągłość połączenia |
| Wartość skacze | Luźny kontakt, zmienna praca odbiornika, zakłócenia | Docisk przewodów, stabilność obciążenia, poprawność punktu pomiaru |
| Wynik jest wyższy niż oczekiwany | Prąd rozruchowy, zły zakres, błędny punkt pomiaru | Powtarzam pomiar na wyższym zakresie i po ustabilizowaniu pracy |
| Urządzenie zachowuje się inaczej niż zwykle | Spadek napięcia na mierniku | Ograniczam czas pomiaru albo zmieniam metodę na cęgi |
Jeśli odczyt jest zerowy, nie zakładam od razu, że urządzenie nie pobiera prądu. Najpierw sprawdzam bezpiecznik w mierniku, bo w torze mA potrafi paść nawet po jednym złym podłączeniu. Dopiero potem patrzę na obwód i na to, czy miernik został wpięty szeregowo w dobre miejsce.
Przy urządzeniach z silnikiem albo sprężarką trzeba też pamiętać o prądzie rozruchowym. W chwili startu pobór bywa wielokrotnie większy niż podczas normalnej pracy, więc pojedynczy skok nie musi oznaczać awarii. Trzeba go odróżnić od stałego przeciążenia, bo to dwie różne sytuacje i każda prowadzi do innej diagnozy.
Jeśli zależy mi na szybkim porównaniu wyników, zapisuję wartości w tych samych jednostkach. 250 mA to 0,25 A, a 1,8 A to 1800 mA. Takie przeliczenie pozwala od razu zobaczyć, czy mierzony pobór mieści się w rozsądnym zakresie dla danego obwodu.
Co zapamiętać przy pomiarach w instalacji 230 V
Przy instalacjach elektrycznych najważniejsze jest to, żeby nie traktować pomiaru prądu jak zwykłego dotknięcia sondami dwóch punktów. Tu liczy się kolejność działań, poprawny tor pomiarowy i dopasowanie narzędzia do sytuacji. W praktyce najbezpieczniej działa prosty zestaw zasad: zaczynam od najwyższego zakresu, używam właściwego gniazda, sprawdzam kategorię CAT i nie mierzę na siłę tam, gdzie obwodu nie da się sensownie rozpiąć.
- Do stałych instalacji wybieram miernik z odpowiednią kategorią bezpieczeństwa.
- Do szybkiej diagnostyki przy większych obciążeniach wolę cęgi prądowe.
- Do elektroniki i małych poborów przydaje się zakres mA/µA.
- Po każdym pomiarze wracam czerwonym przewodem do właściwego gniazda, zanim zmienię tryb pracy miernika.
- Jeśli wynik jest dziwny, najpierw sprawdzam połączenie i bezpiecznik, a dopiero potem sam odbiornik.
Tak właśnie podchodzę do tematu w praktyce: najpierw bezpieczeństwo i poprawne podłączenie, dopiero później sam odczyt. Dzięki temu pomiar prądu przestaje być zgadywaniem, a staje się zwykłą, powtarzalną czynnością, którą można wykonać pewnie i bez niepotrzebnego ryzyka.
