Dobór liczby opraw na jednym obwodzie nie sprowadza się do jednej sztywnej liczby. Najprościej mówiąc, na pytanie o to, ile lamp na jednym obwodzie można bezpiecznie przewidzieć, nie odpowiada sama zliczona liczba opraw, tylko jeszcze moc, długość przewodów, rodzaj zabezpieczenia i sposób użytkowania instalacji. W praktyce w Polsce najczęściej patrzę na obwód oświetleniowy jak na narzędzie do sensownego podziału przestrzeni, a nie jak na miejsce, w którym trzeba „upchnąć” jak najwięcej punktów.
Najważniejsze zasady w skrócie
- Do 20 punktów oświetleniowych to często spotykany górny pułap projektowy, ale nie optymalny cel dla każdej instalacji.
- 6-10 opraw na jeden obwód to zwykle rozsądny zakres dla domu, małego biura albo pojedynczej strefy w sklepie.
- Przy LED-ach ograniczeniem bywa częściej podział stref, długość trasy i prąd rozruchowy niż sama moc ciągła.
- W typowej instalacji oświetleniowej często spotyka się przewód 1,5 mm² i zabezpieczenie B10.
- W sklepie, biurze i na zapleczu lepiej rozdzielić oświetlenie na kilka grup niż gasić całą przestrzeń jednym wyłącznikiem.
Najkrótsza odpowiedź
Jeżeli mówimy o typowym obwodzie oświetleniowym w mieszkaniu, biurze albo małym lokalu handlowym, rozsądny zakres to 6-10 opraw na jedną strefę. Górny pułap, który często przewija się w praktyce projektowej, to około 20 punktów oświetleniowych, ale traktuję go jako sufit orientacyjny, a nie jako wzór do bezmyślnego wykorzystania. Przy LED-ach sama moc zwykle nie jest problemem; ważniejsze stają się podział instalacji, długość przewodów i to, czy jedna awaria nie gasi całej przestrzeni.
- Do małego pokoju, gabinetu albo jednej strefy sprzedaży zwykle wystarcza jeden obwód z kilkoma oprawami.
- Przy długim korytarzu, alejce sklepowej albo wielu driverach LED lepiej zejść z liczbą punktów.
- 20 punktów to raczej techniczny sufit dla lekkich obciążeń niż automatycznie najlepszy projekt.
Sama liczba opraw jednak niczego nie rozwiązuje, jeśli nie policzysz jeszcze mocy i charakteru źródeł światła.
Od czego naprawdę zależy liczba punktów
Najpierw patrzę na trzy rzeczy: moc, długość obwodu i sposób załączania. Na papierze wszystko może wyglądać dobrze, a w praktyce i tak wybijają zabezpieczenia albo spada komfort użytkowania.
Moc i rodzaj opraw
Jedna oprawa LED pobiera często 5-20 W, więc 10 takich lamp to zaledwie 50-200 W. To niewiele na tle typowego obwodu 10 A, dlatego przy oświetleniu nie ogranicza mnie zwykle sama „twarda” moc, tylko logika podziału instalacji. Inaczej zachowują się stare halogeny albo mocne źródła dekoracyjne: tam liczby rosną szybko i łatwo przegapić margines bezpieczeństwa.
Długość przewodu i spadek napięcia
Im dłuższa trasa, tym większy spadek napięcia. W mieszkaniu da się to zwykle opanować bez dramatu, ale w sklepie, na zapleczu albo w długim korytarzu lepiej nie prowadzić wszystkiego jednym łańcuchem. Dłuższy obwód to też więcej połączeń, a więc więcej miejsc, w których coś może się poluzować albo wymagać serwisu.
Przeczytaj również: Jak rozdzielić prąd trójfazowy - Jak uniknąć przeciążenia w sklepie?
Prąd rozruchowy i sterowanie
LED-y mają mały pobór ciągły, ale ich zasilacze potrafią na moment pobrać wyższy prąd przy załączeniu. To właśnie dlatego czasem „teoretycznie lekki” obwód wyzwala zabezpieczenie, gdy jednocześnie włączysz zbyt dużo opraw. Jeśli dochodzi ściemnianie, sterowanie grupowe albo sceny świetlne, planuję jeszcze większy zapas.
Gdy widzę zbyt długi łańcuch opraw albo strefę sprzedaży z jednego wyłącznika, od razu myślę o podziale na grupy.
Jak policzyć obciążenie obwodu bez zgadywania
Najprostszy rachunek wygląda tak: moc wszystkich opraw dzielę przez 230 V. Otrzymuję orientacyjny prąd obwodu, który potem porównuję z zabezpieczeniem i przekrojem przewodu. W codziennej praktyce domowej najczęściej spotkasz przewód miedziany 1,5 mm² i zabezpieczenie B10, czyli około 2300 W mocy teoretycznej do wykorzystania. To dużo więcej, niż potrzebuje większość obwodów LED, ale nie oznacza to, że warto pakować na jeden wyłącznik cały dom albo całą salę sprzedaży.
| Przykład | Moc łączna | Prąd przy 230 V | Co z tego wynika |
|---|---|---|---|
| 8 opraw LED po 10 W | 80 W | 0,35 A | Obciążenie znikome, ważniejszy jest podział stref |
| 12 opraw LED po 15 W | 180 W | 0,78 A | Bezpiecznie, jeśli obwód jest krótki i dobrze rozplanowany |
| 20 opraw LED po 20 W | 400 W | 1,74 A | Wciąż mało prądu, ale to już spora grupa do jednego wyłącznika |
| 10 opraw halogenowych po 50 W | 500 W | 2,17 A | Warto rozbić na dwa obwody, bo rośnie zapas i wygoda |
Jeżeli patrzę wyłącznie na liczby, nawet 16 A daje teoretycznie 3680 W. W oświetleniu to jednak nie jest argument za upychaniem wszystkiego na jednym obwodzie, bo równie ważne jak moc są wygoda serwisowa, selektywność i odporność na awarie. Z tego powodu przy dłuższych trasach albo bardziej rozbudowanych strefach wolę zatrzymać się wcześniej niż dojechać do granicy.
Właśnie wtedy przechodzę do kolejnego pytania: kiedy rozdzielenie oświetlenia na kilka obwodów ma po prostu więcej sensu niż trzymanie wszystkiego razem.

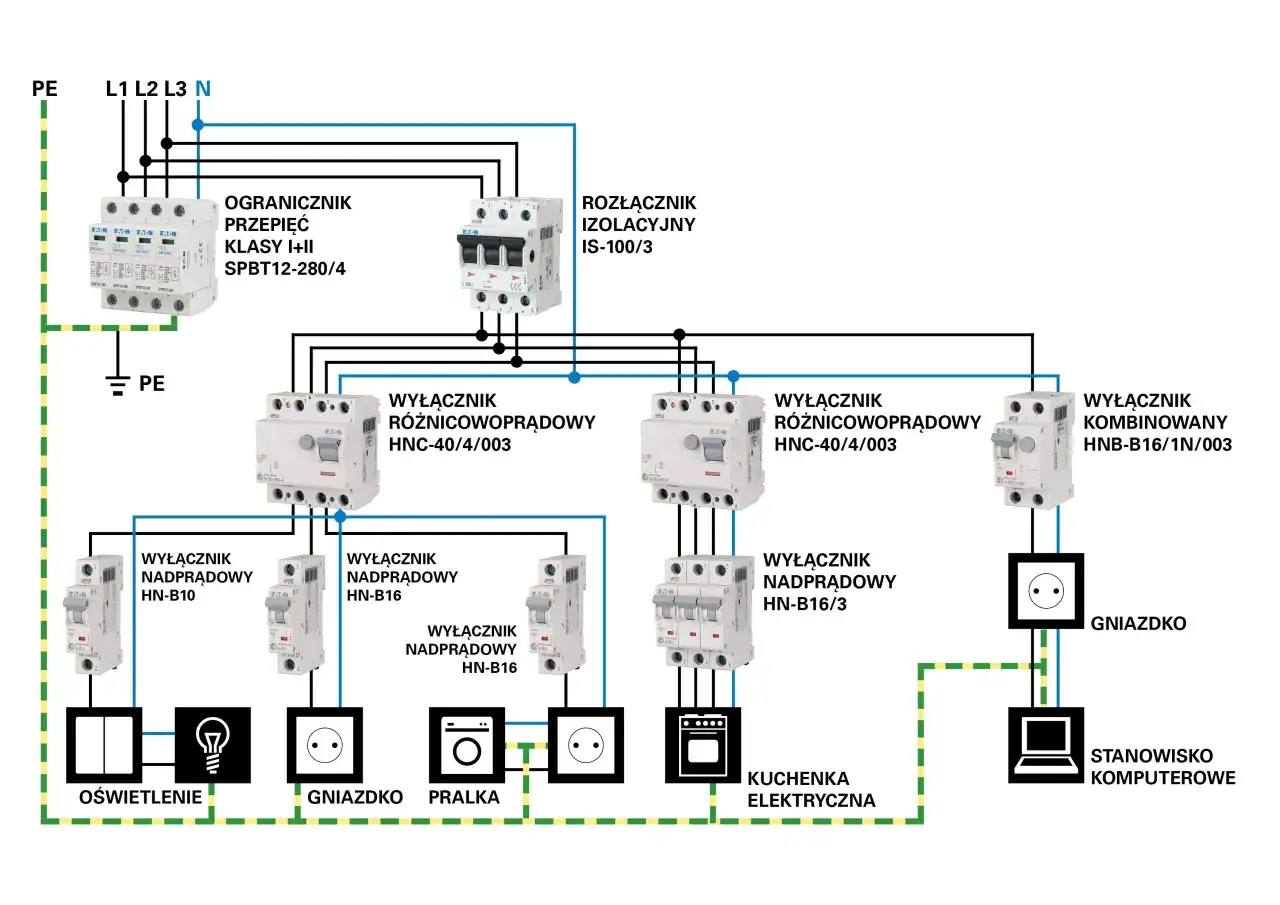

Kiedy dzielę oświetlenie na kilka obwodów
W domu podział najczęściej robię według pokoi i kondygnacji. W sklepie dzielę jeszcze ostrzej: sala sprzedaży, witryna, kasa, magazyn, zaplecze i oświetlenie awaryjne to zwykle osobne grupy. Dzięki temu awaria jednego obwodu nie zamienia całej przestrzeni w ciemność, a obsługa szybciej lokalizuje problem.
- Duża sala sprzedaży - kilka obwodów zamiast jednego, żeby wyłączyć tylko część ekspozycji.
- Witryna i oznakowanie - osobna grupa, bo pracuje dłużej i bywa serwisowana niezależnie.
- Korytarze i schody - lepiej rozdzielić, zwłaszcza gdy mają różne godziny użytkowania.
- Zaplecze i magazyn - osobny obwód ułatwia naprawy i ogranicza ryzyko przestoju.
- Światło awaryjne - nie powinno zależeć od zwykłego obwodu użytkowego.
To rozdzielenie nie jest sztuką dla sztuki. W praktyce chodzi o wygodę pracy, mniejszy przestój i łatwiejszy serwis, czyli dokładnie to, co w sklepie albo biurze robi największą różnicę. Z takiego podejścia wynikają też najczęstsze błędy, które widuję przy planowaniu instalacji.
Najczęstsze błędy przy planowaniu
Najwięcej problemów nie bierze się z samej liczby lamp, tylko z błędów w projekcie. Gdy instalacja ma działać długo i bez niespodzianek, unikam kilku prostych pułapek.
- Liczenie tylko watów - przy LED-ach to za mało, bo liczy się też prąd rozruchowy i sposób sterowania.
- Mieszanie oświetlenia z gniazdami - to komplikuje serwis i zwiększa skutki awarii.
- Jeden obwód dla całego piętra albo całej sali - wygodne na etapie układania kabli, kiepskie przy awarii.
- Za długi łańcuch opraw - im większa trasa, tym większy spadek napięcia i więcej punktów potencjalnych usterek.
- Brak opisu w rozdzielnicy - po roku nikt nie pamięta, co zasila dany wyłącznik.
- Brak zapasu na przyszłość - szczególnie kosztowny w sklepach, które często zmieniają układ ekspozycji.
Jeśli chcesz uniknąć poprawek po tynkach, kilka rzeczy warto przewidzieć od razu, zanim instalacja zostanie zamknięta.
Co warto zaplanować od razu, żeby nie poprawiać instalacji
Jeżeli robiłbym taką instalację dziś, zostawiłbym nie tylko wolne miejsca w rozdzielnicy, ale też zapas na przyszłe zmiany układu mebli, regałów czy ekspozycji. W sklepie to szczególnie ważne, bo oświetlenie często zmienia się szybciej niż sama aranżacja wnętrza.
- Planuję osobne obwody dla różnych stref, nawet jeśli początkowo wydaje się to nadmiarowe.
- Zostawiam rezerwę w rozdzielnicy i trasach kablowych, żeby dało się dołożyć nowe punkty bez kucia.
- Opisuję obwody jasno, bo po latach nikt nie pamięta, co zasila dany wyłącznik.
- Przy dużej liczbie LED sprawdzam, czy sterowanie i zasilacze nie robią problemu przy załączaniu.
Jeśli miałbym podać jedną praktyczną zasadę, brzmiałaby tak: jedna sensowna strefa na jeden obwód jest zwykle lepsza niż maksymalne upychanie wszystkich opraw pod jeden bezpiecznik. Taki układ jest bezpieczniejszy, łatwiejszy w serwisie i po prostu wygodniejszy w codziennym użytkowaniu.
