Temat, jak rozdzielić prąd trójfazowy, w praktyce sprowadza się do rozsądnego rozpisania obwodów 230 V na fazy L1, L2 i L3 tak, aby żadna z nich nie była przeciążona. W dobrze zaprojektowanej instalacji liczy się nie tylko moc odbiorników, ale też ich charakter pracy, zabezpieczenia i to, czy część lokalu ma działać dalej po awarii jednej fazy. To ważne zarówno w domu, jak i w małym sklepie czy punkcie usługowym, gdzie jeden źle rozłożony obwód potrafi wyłączyć pół instalacji.
Najważniejsze jest równomierne rozłożenie obciążeń i poprawne zabezpieczenie obwodów
- W układzie trójfazowym masz zwykle trzy fazy, przewód neutralny N i ochronny PE, a obwody jednofazowe biorą zasilanie z jednej fazy i N.
- Największy błąd to skupienie zbyt wielu odbiorników na jednej fazie zamiast równomiernego podziału.
- Oświetlenie, gniazda i drobny sprzęt warto rozdzielać na kilka niezależnych obwodów.
- Urządzenia o dużej mocy, z silnikami lub grzałkami, często wymagają osobnego obwodu, a czasem pełnego zasilania trójfazowego.
- W rozdzielnicy ważne są nie tylko „eski”, ale też poprawne grupowanie różnicówek, neutralnych i zapas miejsca na rozbudowę.
- Prace przy stałej instalacji powinien wykonywać wykwalifikowany elektryk, zwłaszcza w lokalu firmowym lub wynajmowanym.
Jak działa taki podział w instalacji
W typowej instalacji trójfazowej energia dochodzi trzema przewodami fazowymi, przewodem neutralnym i ochronnym. Z tych trzech faz można zasilać obwody jednofazowe 230 V, ale nie robi się tego „na oko” ani według przypadkowego układu pomieszczeń. Dobry podział polega na tym, że kolejne obwody trafiają kolejno na L1, L2 i L3, a ich suma obciążeń możliwie się wyrównuje.To ma dwa praktyczne skutki. Po pierwsze, jedna faza nie zostaje przeciążona, więc zabezpieczenia nie wyłączają instalacji bez potrzeby. Po drugie, awaria jednej fazy nie musi oznaczać całkowitego ciemnego sklepu lub wyłączonego zaplecza, bo część obwodów dalej pracuje na pozostałych fazach. Właśnie dlatego w dobrze zaplanowanej instalacji nie rozpisuje się wszystkiego na jedną linię zasilania.
W praktyce rozdzielnica staje się miejscem, w którym każdy obwód dostaje swoje zadanie. Jedne zasilają oświetlenie, inne gniazda ogólne, kolejne urządzenia chłodnicze, klimatyzację albo sprzęt o większym poborze mocy. Im lepiej ten podział przemyślisz przed wykonaniem instalacji, tym mniej problemów pojawi się później.
Jak rozłożyć obwody, żeby fazy były zrównoważone
Najpierw trzeba policzyć, co naprawdę pracuje jednocześnie. To ważniejsze niż sam metraż lokalu czy liczba pomieszczeń. W sklepie spożywczym, salonie usługowym albo biurze obciążenie tworzą zwykle zupełnie różne grupy odbiorników: światło, gniazda, chłodnictwo, klimatyzacja, komputer, kasa, ekspres, urządzenia pomocnicze. Jeśli wszystkie trafią na jedną fazę, instalacja będzie działała nierówno i mało przewidywalnie.
- Spisz odbiorniki, które pracują stale, okresowo i tylko chwilowo.
- Oddziel sprzęt wrażliwy od sprzętu o dużym poborze prądu przy starcie.
- Rozdziel obciążenia tak, by na każdej fazie znalazła się podobna suma mocy.
- Nie pakuj wszystkich obwodów z jednego pomieszczenia na jedną fazę, jeśli to nie jest konieczne.
- Zostaw zapas na przyszłą rozbudowę, bo instalacja „na styk” szybko przestaje wystarczać.
W praktyce dobrze działa zasada, że do ważniejszych stref prowadzi się zasilanie z co najmniej dwóch różnych faz. Jeśli jedna faza wypadnie, część lokalu nadal ma światło, działające gniazda albo choćby podstawowe urządzenia zaplecza. To nie jest ozdobnik projektowy, tylko zwykła odporność operacyjna.
Największą różnicę robi nie sam wybór fazy, lecz to, czy projekt uwzględnia rzeczywiste godziny pracy urządzeń. Lodówka, która startuje cyklicznie, nie obciąża instalacji tak samo jak piec, klimatyzacja albo zasilacz biurowy pracujący cały dzień. Jeśli te profile pracy wrzucisz do jednego worka, bilans będzie tylko pozorny.
Które urządzenia warto wydzielić osobno
| Odbiornik | Najczęściej lepsze rozwiązanie | Po co to robić |
|---|---|---|
| Oświetlenie sali sprzedaży i zaplecza | Kilka obwodów jednofazowych na różnych fazach | Awaria jednej fazy nie gasi całego lokalu i łatwiej zapanować nad obciążeniem. |
| Gniazda przy kasie, biurku lub stanowisku pracy | Osobny obwód jednofazowy | Drobny sprzęt, terminale i ładowarki pracują stabilniej, a obwód jest prosty w serwisie. |
| Lodówki ekspozycyjne, witryny chłodnicze, małe agregaty | Oddzielny obwód, najlepiej niezależny od reszty gniazd | Sprężarki mają prądy rozruchowe i nie powinny „ciągnąć” razem z przypadkowymi odbiornikami. |
| Klimatyzacja, pompa ciepła, przepływowy podgrzewacz, piec elektryczny | Często obwód trójfazowy albo dedykowany tor zasilania | Duża moc lepiej rozkłada się na trzy fazy, więc instalacja pracuje równiej. |
| Monitoring, serwer, kasa fiskalna, system alarmowy | Wydzielony obwód, czasem z podtrzymaniem UPS | To urządzenia krytyczne, których nie warto mieszać z dużymi odbiornikami warsztatowymi albo chłodniczymi. |
W sklepie detalicznym taki podział robi się bardzo czytelny: światło na jednej fazie, chłodnictwo na drugiej, gniazda i zaplecze na trzeciej, a urządzenia o większej mocy osobno. Dzięki temu ewentualna awaria nie zatrzymuje wszystkiego naraz. To podejście jest zwykle lepsze niż próba „upchnięcia” wszystkiego w dwóch obwodach, bo później serwis i rozbudowa są o wiele prostsze.

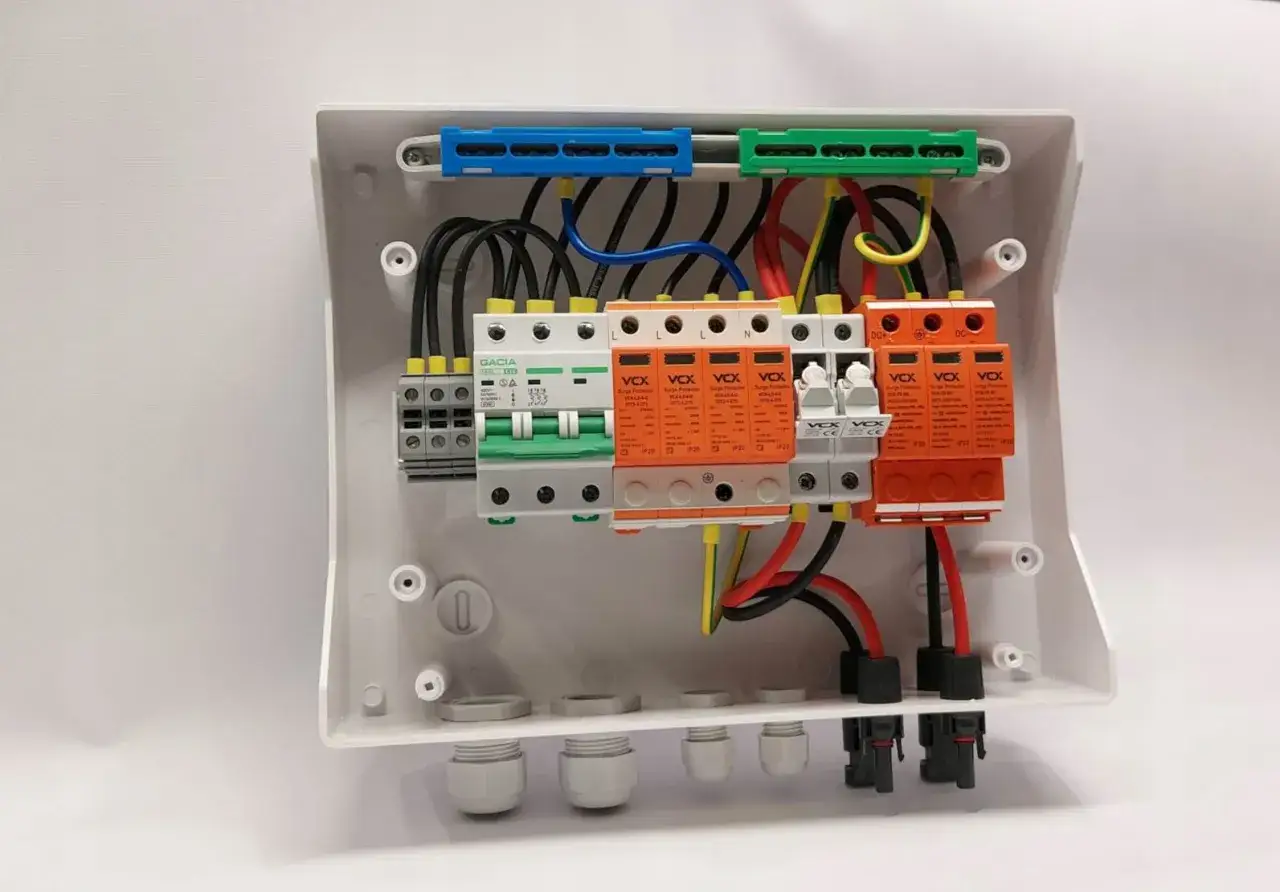

Bezpieczna rozdzielnica zaczyna się od zabezpieczeń
Sam podział fazowy to za mało. Równie ważne są zabezpieczenia dobrane do przewodów i do rodzaju obciążenia. Każdy obwód powinien mieć własne zabezpieczenie nadprądowe, a wyłączniki różnicowoprądowe trzeba grupować tak, żeby przewody neutralne nie mieszały się między różnymi torami ochrony. To właśnie tu najczęściej wychodzą błędy, których nie widać na pierwszy rzut oka.
- Każdy obwód powinien mieć osobne zabezpieczenie nadprądowe dobrane do przekroju przewodu i spodziewanego obciążenia.
- Przy kilku różnicówkach nie wolno krzyżować przewodów neutralnych między grupami obwodów.
- Przy silnikach, sprężarkach i urządzeniach z rozruchem liczy się charakterystyka zabezpieczenia, nie tylko jego prąd znamionowy.
- W rozdzielnicy warto zostawić wolne moduły, bo później prawie zawsze pojawia się potrzeba dołożenia obwodu.
- Opisane obwody i fazy oszczędzają czas przy awarii, modernizacji i przeglądzie.
Warto też trzymać się czytelnego oznaczenia przewodów. W praktyce spotyka się L1 w kolorze brązowym, L2 czarnym, L3 szarym, przewód neutralny niebieski, a ochronny żółto-zielony. To nie jest detal estetyczny, tylko porządek, który później ogranicza pomyłki przy serwisie.
Jeśli instalacja ma zasilać urządzenia o większej mocy, znaczenie ma również dobór aparatury pod rozruch. W obwodach z silnikami częściej bierze się pod uwagę inne charakterystyki wyłączników niż w zwykłych obwodach gniazdowych. Tu nie ma miejsca na zgadywanie, bo zbyt „czułe” zabezpieczenie będzie niepotrzebnie wyłączać obwód, a zbyt słabe nie zadziała wtedy, kiedy powinno.
Kiedy zwykły podział obwodów nie wystarczy
Nie każdy przypadek kończy się na rozdzielnicy i przesunięciu obwodów między fazami. Jeśli chodzi o osobne liczniki, wydzielenie części lokalu albo prace na częściach wspólnych budynku, wchodzą już formalności i uzgodnienia z właścicielem, administratorem lub operatorem. W takim scenariuszu to nie jest zwykła modernizacja wnętrza, tylko zmiana o większym znaczeniu organizacyjnym.
W lokalu wynajmowanym najpierw trzeba mieć zgodę właściciela albo zarządcy. W firmie, która planuje podział instalacji na dwa liczniki lub zmianę sposobu przyłączenia, potrzebny bywa formalny wniosek do operatora. To ważne, bo bez tego łatwo wpaść w kosztowny remont, który później i tak trzeba poprawiać.
Jest jeszcze jedna rzecz, o której wielu inwestorów myśli za późno: całe prace przy stałej instalacji powinny wykonywać osoby z kwalifikacjami. Przy podziale trójfazowego zasilania na obwody jednofazowe liczy się nie tylko samo połączenie przewodów, ale też pomiary, sprawdzenie zabezpieczeń i potwierdzenie, że instalacja działa poprawnie pod obciążeniem. To właśnie odróżnia dobry projekt od układu, który działa tylko „na papierze”.
Jeżeli patrzeć na ten temat praktycznie, najlepszy efekt daje prosty porządek: najpierw lista odbiorników, potem bilans faz, następnie odpowiednie zabezpieczenia i dopiero na końcu wykonanie. Taki układ nie wygląda spektakularnie, ale właśnie dlatego jest dobry. Instalacja ma pracować spokojnie, przewidywalnie i bez niespodzianek w najbardziej nieodpowiednim momencie.
