Na pierwszy rzut oka oznaczenia potencjometrów wyglądają jak przypadkowy skrót, ale w praktyce mówią o dużo ważniejszych rzeczach niż sam rozmiar gałki. Z takiego kodu da się odczytać wartość rezystancji, charakterystykę pracy, tolerancję, moc znamionową i kilka cech mechanicznych, które decydują o tym, czy część naprawdę pasuje do urządzenia. Poniżej rozkładam ten temat na prosty schemat, żeby łatwiej było dobrać element do naprawy, modernizacji albo wymiany w panelu sterującym.
Na obudowie liczy się nie tylko wartość, ale też charakterystyka i parametry
- 103 zwykle oznacza 10 kΩ, a podobny zapis działa według prostego schematu liczenia zer.
- Litera przy wartości opisuje charakterystykę, ale jej znaczenie zależy od producenta i serii.
- Sam „10K” nie wystarcza, jeśli nie zgadzają się moc, kąt obrotu, rozstaw wyprowadzeń albo typ montażu.
- W praktyce warto porównać też tolerancję, uszczelnienie i trwałość mechaniczną.
- Przy zamienniku najlepiej sprawdzić pełny numer katalogowy, a nie tylko nadruk na obudowie.

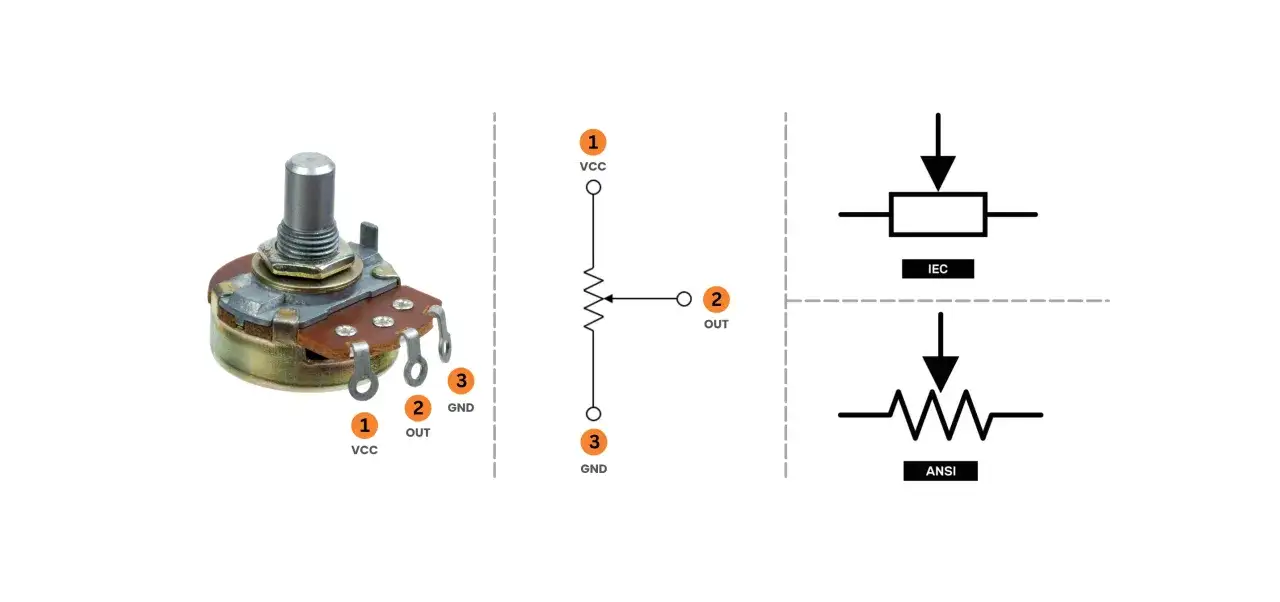

Jak odczytać kod z obudowy i nie pomylić wartości
Najprostszy zapis rezystancji w potencjometrach opiera się na trzech znakach. Pierwsze dwie cyfry są cyframi znaczącymi, a trzecia mówi, ile zer trzeba dopisać. W praktyce 103 oznacza 10 kΩ, 502 daje 5 kΩ, a 473 to 47 kΩ. To wygodny skrót, bo producent nie musi drukować pełnej liczby z jednostką.
| Kod | Wartość | Jak to czytać |
|---|---|---|
| 103 | 10 kΩ | 10 i 3 zera |
| 502 | 5 kΩ | 50 i 2 zera |
| 473 | 47 kΩ | 47 i 3 zera |
| 1K / 10K / 100K | 1 kΩ / 10 kΩ / 100 kΩ | prosty zapis wartości |
W handlu i w serwisie trafiają się też zapisy z literą przed wartością, na przykład B10K. Samą literę czytam ostrożnie, bo bywa częścią lokalnego kodu charakterystyki, a bywa też elementem oznaczenia serii. Jeśli nie mam karty katalogowej, nie zakładam z góry, że dany skrót znaczy dokładnie to samo u każdego producenta. Sama wartość rezystancji to dopiero pierwszy filtr, a nie pełna odpowiedź.
Litera charakterystyki nie zawsze znaczy to samo
Druga ważna rzecz to charakterystyka, czyli sposób, w jaki zmienia się opór podczas obrotu suwaka. Linearna daje równy przyrost w całym zakresie, logarytmiczna jest wygodniejsza tam, gdzie człowiek odbiera zmianę nieliniowo, na przykład w regulacji głośności, a odwrócona logarytmiczna przydaje się w bardziej specyficznych układach. I tu zaczyna się problem: ten sam typ charakterystyki może być zapisany różnymi literami zależnie od marki.
| System oznaczeń | Linearna | Logarytmiczna | Odwrócona logarytmiczna |
|---|---|---|---|
| Bourns | 1 | 2 | 3 |
| Vishay | A | L | F |
| Praktyczny wniosek | Nie przenoś znaczenia litery między producentami bez sprawdzenia serii i datasheetu. | ||
To ważne zwłaszcza przy wymianie części w sprzęcie, gdzie ktoś wcześniej dobrał element pod konkretną krzywą regulacji. W dokumentacji Bourns spotyka się kodowanie 1 = linear, 2 = audio lub log, 3 = reverse audio lub reverse log, 4 = modified linear, czyli tzw. „S” taper. W Vishay z kolei można zobaczyć A jako linear, L jako logarithmic i F jako reverse logarithmic. Dlatego przy doborze zamiennika nie patrzę wyłącznie na literę, tylko na cały zapis i zastosowanie układu. Dopiero wtedy sensownie przechodzi się do twardych parametrów elektrycznych i mechanicznych.
Jakie parametry techniczne naprawdę decydują o zgodności
W serwisie i przy doborze części nie skupiam się tylko na rezystancji całkowitej. Dwa potencjometry z tym samym napisem 10 kΩ mogą różnić się mocą, kątem obrotu, żywotnością, uszczelnieniem albo zakresem temperatury pracy. W instalacjach elektrycznych i panelach sterujących te różnice bywają ważniejsze niż sam nadruk na obudowie.
| Parametr | Typowe wartości spotykane w kartach katalogowych | Dlaczego ma znaczenie |
|---|---|---|
| Rezystancja całkowita | od kilkudziesięciu omów do kilku megaomów, zależnie od serii | określa zakres pracy układu i punkt regulacji |
| Tolerancja | najczęściej ±20%, czasem ±10% lub ±5% | pokazuje, jak bardzo realna wartość może odbiegać od nominalnej |
| Moc znamionowa | 0,5 W, 0,75 W, 1,0 W, 1,5 W przy 70°C | chroni przed przegrzaniem i przyspieszonym zużyciem ścieżki oporowej |
| Kąt elektryczny i mechaniczny | np. 265° ± 5°, 270° ± 15°, mechanicznie nawet 295° lub 300° | musi pasować do skali gałki, zakresu regulacji i ograniczników w obudowie |
| Żywotność | 10 tys., 50 tys. cykli, a w długowiecznych konstrukcjach nawet 2 mln | wpływa na to, jak często element będzie wymagał wymiany |
| Zakres temperatury i uszczelnienie | od -55°C do +125°C, od -40°C do +125°C, IP50, IP67 | ma znaczenie w szafach, panelach i miejscach narażonych na kurz lub wilgoć |
| Prąd suwaka i napięcie elementu | zależne od serii, często podawane osobno w datasheetach | ważne, gdy potencjometr pracuje nie tylko jako „sterownik”, ale faktycznie niesie obciążenie |
W praktyce zwracam też uwagę na materiał elementu oporowego. Cermet, conductive plastic i klasyczne rozwiązania węglowe różnią się trwałością, płynnością pracy i odpornością na szumy kontaktowe. Jeśli układ jest czuły na zakłócenia, warto spojrzeć na CRV, czyli wahanie oporu kontaktu suwaka. To detal, ale w precyzyjnym sterowaniu potrafi zrobić dużą różnicę. Gdy te liczby już się zgadzają, można przejść do doboru zamiennika bez zgadywania.
Jak dobrać zamiennik bez zgadywania
Jeżeli wymieniam potencjometr w gotowym urządzeniu, zawsze idę od prostych rzeczy do bardziej technicznych. Najpierw zapisuję pełny nadruk, potem sprawdzam pomiar rezystancji, a dopiero na końcu porównuję mechanikę. Taki porządek oszczędza najwięcej pomyłek, bo w praktyce część „prawie pasująca” często okazuje się bezużyteczna po pierwszym montażu.
- Spisuję pełny kod i robię zdjęcie nadruku. Samo „10K” albo sama litera nie wystarcza, jeśli producent stosuje dodatkowy kod serii.
- Mierzę rezystancję między skrajnymi pinami. To daje rzeczywistą wartość całkowitą, czyli punkt wyjścia do porównania z dokumentacją.
- Sprawdzam charakterystykę. W audio i regulacji jasności zwykle potrzebna jest inna krzywa niż w prostym ustawianiu progu lub napięcia.
- Porównuję mechanikę. Liczy się średnica osi, długość gwintu, typ mocowania, rozstaw wyprowadzeń i kierunek obrotu CW/CCW.
- Weryfikuję moc, napięcie i temperaturę pracy. Potencjometr w panelu technicznym może pracować w znacznie trudniejszych warunkach niż ten sam model w prototypie na stole.
- Sprawdzam uszczelnienie i trwałość. Jeśli oryginał był elementem zamkniętym lub panelowym, otwarty zamiennik zwykle nie jest dobrym skrótem.
Najczęstszy błąd? Ktoś kupuje „taki sam 10K”, a potem okazuje się, że oś jest za krótka, wyprowadzenia są inaczej rozmieszczone albo charakterystyka nie pasuje do skali urządzenia. W praktyce takie niedopatrzenie oznacza kolejną wizytę serwisową, a czasem nawet ryzyko uszkodzenia panelu. Dlatego na koniec wolę mieć krótką check-listę niż ufać pamięci.
Cztery rzeczy, które sprawdzam przed zamówieniem części, żeby nie kupić dwa razy
- Wartość i kod - czy zgadza się rezystancja całkowita i sposób jej zapisu.
- Charakterystykę - czy element jest liniowy, logarytmiczny czy specjalny.
- Wymiary i montaż - średnicę osi, długość, rozstaw pinów, kierunek pracy i typ obudowy.
- Warunki eksploatacji - temperaturę, wilgoć, pył, liczbę cykli i wymaganą moc.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: nie wybieram potencjometru po samej wartości. Dwie części z tym samym oznaczeniem potrafią zachowywać się zupełnie inaczej w urządzeniu, a w instalacji elektrycznej oznacza to po prostu dodatkowy czas, koszt i niepotrzebne poprawki. Dobrze odczytany kod i krótka weryfikacja parametrów wystarczą, żeby większość błędów wyeliminować jeszcze przed zakupem.
