W praktyce dobór przewodów elektrycznych sprowadza się do kilku decyzji, które mają bezpośredni wpływ na bezpieczeństwo, koszty i niezawodność instalacji. Najczęściej nie chodzi o samą „moc na tabliczce”, tylko o to, jak duże jest obciążenie, jak długa jest trasa, w jakim środowisku przewód będzie pracował i czy instalacja ma zapas na przyszłe zmiany. Poniżej porządkuję to tak, żeby łatwiej było odróżnić sensowny wybór od zgadywania.
Najważniejsze kryteria, które decydują o wyborze przewodu
- Prąd obciążenia musi mieścić się w długotrwałej obciążalności przewodu, a nie tylko „na styk” na papierze.
- Długość trasy wpływa na spadek napięcia, więc przy długich odcinkach ten sam przekrój może okazać się za mały.
- Sposób ułożenia ma znaczenie równie duże jak przekrój, bo przewód w ociepleniu, wiązce albo korycie grzeje się mocniej.
- Materiał żyły zmienia parametry instalacji: miedź daje zwykle mniejszy przekrój i łatwiejszy montaż, aluminium wymaga większej staranności.
- Rodzaj izolacji warto dopasować do obiektu, zwłaszcza tam, gdzie liczy się bezpieczeństwo pożarowe i emisja dymu.
- Rezerwa na rozbudowę w sklepie, biurze czy zapleczu często oszczędza później kosztownej przeróbki obwodów.

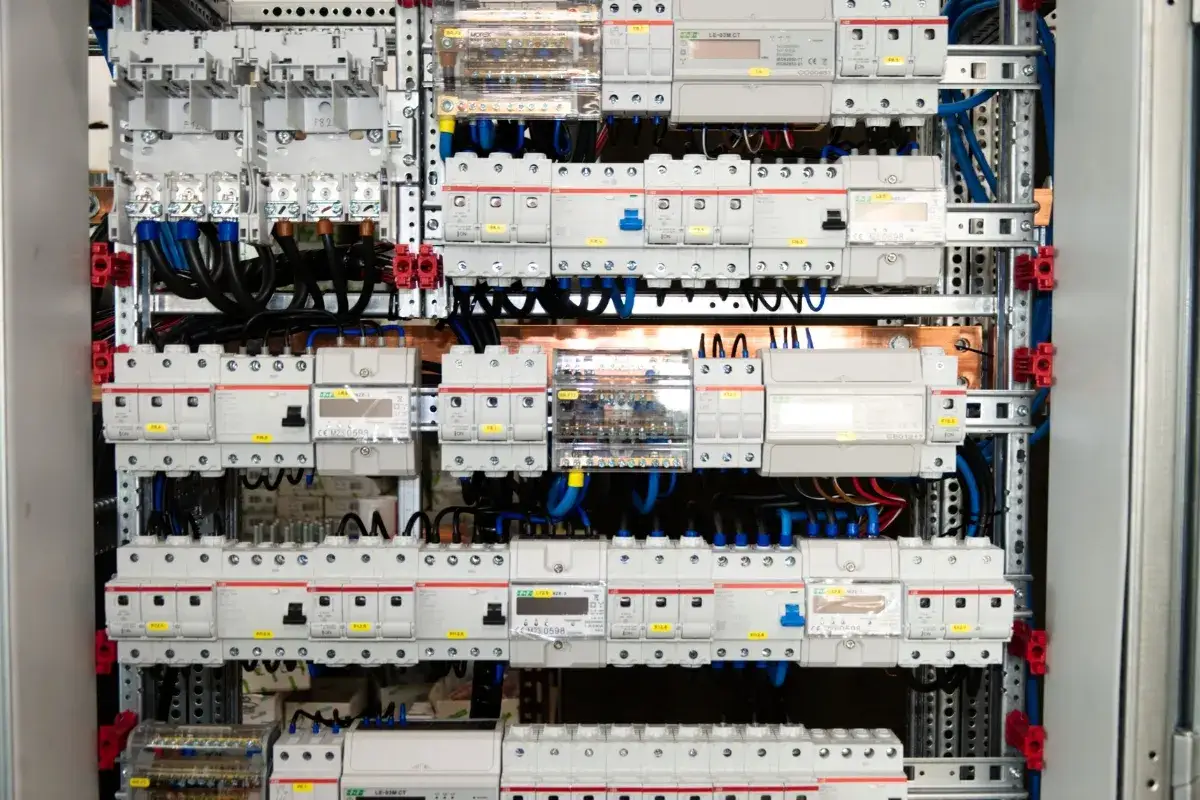

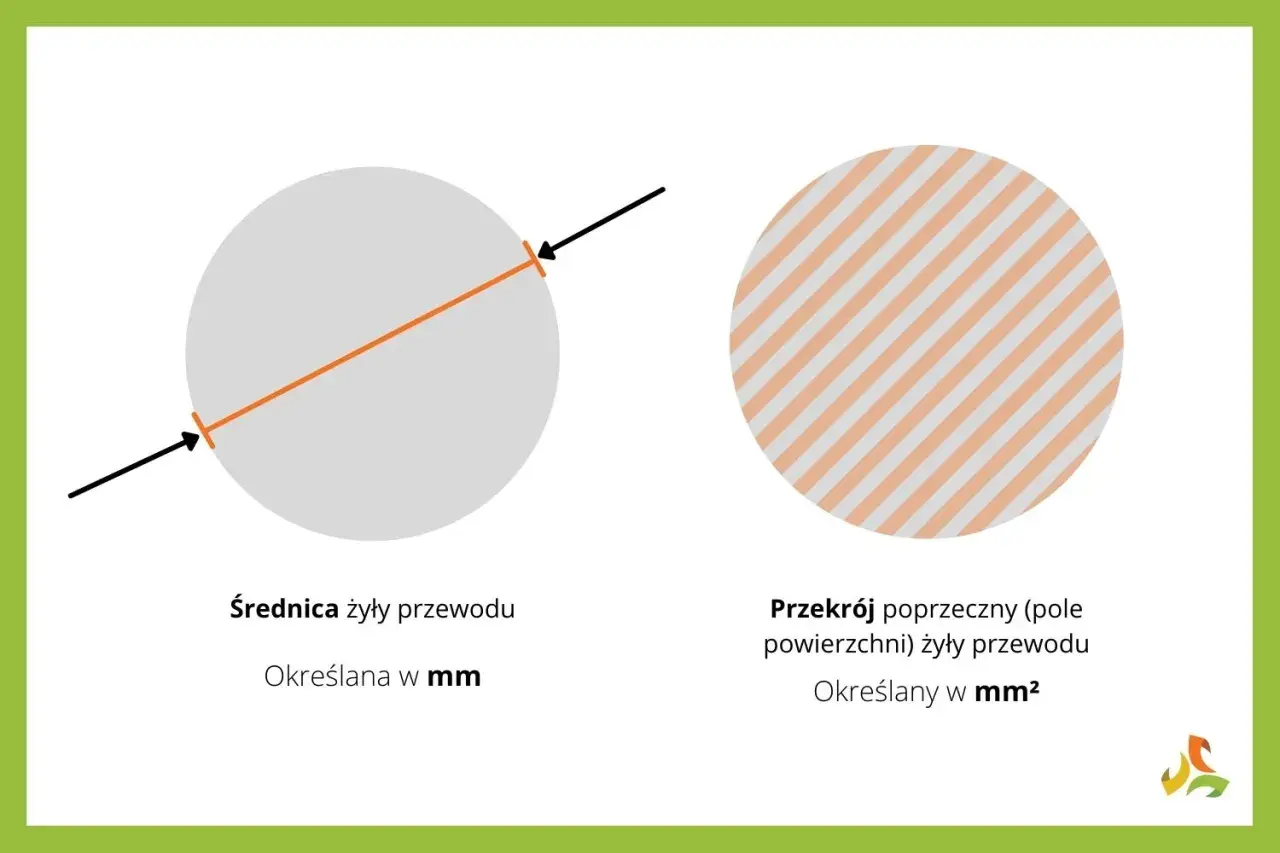

Od czego naprawdę zależy przekrój żyły
Jeśli miałbym wskazać jeden błąd, który wraca najczęściej, to byłoby patrzenie wyłącznie na moc urządzenia. To za mało. O przekroju decyduje nie tylko to, ile energii pobiera odbiornik, ale też jak długo, jak daleko i w jakich warunkach ta energia ma do niego dotrzeć.
Prąd obciążenia
To pierwszy filtr. Przewód musi bezpiecznie przenieść spodziewany prąd roboczy, a zabezpieczenie ma chronić go przed przeciążeniem. W uproszczeniu: im większy prąd, tym większy przekrój. W praktyce trzeba jeszcze uwzględnić charakter odbiornika, bo LED-y, lodówki, klimatyzacja czy silniki potrafią mieć krótkie piki rozruchowe wyższe niż prąd pracy ciągłej.
Długość trasy i spadek napięcia
Przy krótkim odcinku przewód może wyglądać na „wystarczający”, ale po wydłużeniu trasy sytuacja się zmienia. Spadek napięcia rośnie wraz z długością, dlatego w dłuższych obwodach ten sam przekrój bywa zbyt słaby mimo poprawnej obciążalności prądowej. W instalacjach zasilanych z sieci publicznej zwykle przyjmuje się orientacyjnie 3% dla oświetlenia i 5% dla pozostałych odbiorników, choć w konkretnym obiekcie projekt może wymagać ostrzejszego podejścia.
Sposób ułożenia i temperatura
To element, który amatorzy najczęściej pomijają. Przewód ułożony w ścianie, w ociepleniu, w rurze, w korycie albo w pęku z innymi kablami będzie oddawał ciepło inaczej. Im gorsze chłodzenie, tym mniejsza realna obciążalność. Dlatego tabeli z katalogu nie czyta się „na ślepo” - trzeba sprawdzić warunki montażu. To samo dotyczy temperatury otoczenia: w cieplejszym miejscu przewód szybciej traci zapas.
Przeczytaj również: Połączenie szeregowe - Dlaczego jedna awaria wyłącza cały obwód?
Rezerwa na rozbudowę
W sklepach i lokalach usługowych planowanie „pod stan dzisiejszy” zwykle kończy się dodatkowym obwodem za rok albo dwoma listwami więcej wpiętymi do już przeciążonej linii. Ja wolę zostawiać rozsądną rezerwę, zwłaszcza tam, gdzie mogą dojść ekspozytory, chłodnictwo, nowe kasowniki, monitoring albo dodatkowe oświetlenie. Nie chodzi o przewymiarowanie wszystkiego, tylko o to, by instalacja nie była od razu na granicy możliwości.
Gdy te cztery rzeczy są policzone, dopiero wtedy ma sens przejście do konkretnych wartości i porównywania wariantów przewodów.
Jak liczę przewód, a nie zgaduję
W praktyce zaczynam od prostego pytania: jaki jest spodziewany prąd obwodu? Dla jednofazowego odbiornika można go oszacować z zależności P/U, a dla trójfazowego z uwzględnieniem pierwiastka z trzech i współczynnika mocy. To wystarcza, żeby odsiać rozwiązania, które są zbyt słabe już na starcie.
Potem sprawdzam trzy rzeczy naraz: obciążalność długotrwałą, spadek napięcia i warunki ułożenia. Właśnie dlatego ten sam przewód w jednej instalacji działa dobrze, a w innej wymaga większego przekroju. Poniższa tabela pokazuje orientacyjne wartości dla miedzianych przewodów układanych na stałe w typowych warunkach wewnętrznych. To punkt odniesienia, nie uniwersalny wyrok.
| Przekrój Cu | Typowy zakres prądu | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| 1,5 mm² | do ok. 16 A | oświetlenie, sterowanie, proste obwody pomocnicze | długi odcinek i grupowanie szybko zabierają zapas |
| 2,5 mm² | ok. 16-25 A | gniazda, drobny sprzęt, część obwodów zaplecza | warto sprawdzić spadek napięcia przy większej długości |
| 4 mm² | ok. 25-32 A | odbiorniki o większej mocy, krótsze linie zasilające | prąd rozruchowy i warunki chłodzenia mają duże znaczenie |
| 6 mm² | ok. 32-40 A | płyty, HVAC, mocniejsze obwody jednofazowe lub trójfazowe | przy dłuższej trasie często trzeba iść wyżej z przekrojem |
| 10 mm² | ok. 40-63 A | zasilanie podrozdzielni, większe linie zasilające | koniecznie zweryfikować sposób ułożenia i zabezpieczenie |
Praktyczna zasada: jeśli przewód jest dobry tylko „na styk”, to w realnej instalacji zwykle nie jest dobry. Lepiej sprawdzić go z marginesem niż po montażu szukać przyczyny grzania, wybijania zabezpieczeń albo zbyt niskiego napięcia na końcu obwodu.
Właśnie na tym etapie najczęściej wychodzi, że sam katalog nie wystarcza, a prawdziwa wartość projektu polega na uwzględnieniu warunków pracy, nie tylko mocy z tabliczki. Teraz przechodzę do przykładów, bo one najlepiej pokazują różnicę między teorią a praktyką.
Jakie przewody sprawdzają się w sklepie, biurze i zapleczu
W obiektach handlowych największy problem rzadko wynika z jednego dużego odbiornika. Częściej kłopot robi suma wielu małych urządzeń podpiętych do jednego obwodu: oświetlenie, kasa, terminale, etykieciarki, lad chłodniczych, routery, monitoringu i ładowarek. Dlatego przy takich obiektach lubię dzielić instalację na logiczne strefy, zamiast myśleć wyłącznie o „jednym dobrym przewodzie”.
| Obszar / odbiornik | Typowy przewód | Dlaczego to działa | Co może wymusić większy przekrój |
|---|---|---|---|
| Oświetlenie sali sprzedaży | 3x1,5 mm² Cu | przy umiarkowanym obciążeniu i krótkich trasach to najczęstszy wybór | długi obwód, dużo opraw, sterowanie strefowe |
| Gniazda ogólne i biurowe | 3x2,5 mm² Cu | daje wygodny zapas dla sprzętu biurowego i drobnych urządzeń | więcej urządzeń grzejnych, dłuższa linia, większa liczba gniazd |
| Lada chłodnicza, mała chłodnia, zamrażarka | 3x2,5 mm² lub 3x4 mm² Cu | lepiej znieść rozruch i utrzymać stabilne napięcie | długa trasa i jednoczesna praca kilku urządzeń chłodniczych |
| Klimatyzacja i HVAC | zależnie od mocy 3x2,5 mm² do 5x6 mm² Cu | odbiorniki z silnikiem i automatyką wymagają osobnej weryfikacji | prąd rozruchowy, długa trasa, zasilanie trójfazowe |
| Podrozdzielnia zaplecza | 5x10 mm² Cu i więcej | to już linia zasilająca, a nie zwykły obwód końcowy | większy pobór mocy, rozbudowa lokalu, selektywność zabezpieczeń |
W praktyce handlowej bardzo dobrze działa jedna zasada: oddziel obwody oświetlenia, gniazd, chłodnictwa i HVAC. Dzięki temu awaria jednego elementu nie wyłącza całego lokalu, a serwis ma prostsze zadanie. To ważniejsze niż „oszczędność” na jednym wspólnym przewodzie, która zwykle wraca w postaci problemów eksploatacyjnych.
Przykład z życia: obwód oświetlenia o mocy 1,2 kW przy 230 V pobiera około 5,2 A i na papierze wygląda bardzo lekko. Jeśli jednak linia ma 35 metrów, biegnie razem z innymi kablami i zasila kilka grup opraw LED, to przekrój 1,5 mm² może być już zbyt ambitnym oszczędzaniem. Wtedy 2,5 mm² daje nie tylko zapas termiczny, ale też lepszy komfort napięciowy na końcu linii.
Z takiego przykładu dobrze widać, że sama moc nie zamyka tematu. Kolejny krok to materiał przewodu i izolacja, bo one też zmieniają wynik całego układu.
Miedź, aluminium i izolacja, czyli co wybrać w praktyce
Jeśli chodzi o instalacje wewnętrzne w mieszkaniach, sklepach i biurach, miedź jest najbezpieczniejszym i najwygodniejszym wyborem. Pozwala na mniejszy przekrój przy tym samym obciążeniu, jest łatwiejsza w montażu i lepiej znosi typowe połączenia osprzętowe. Aluminium ma sens głównie tam, gdzie liczy się większa linia zasilająca, masa i koszt materiału, ale wymaga większej staranności przy zaciskach i osprzęcie.
| Cecha | Miedź | Aluminium |
|---|---|---|
| Przewodność | wyższa | niższa, więc zwykle potrzebuje większego przekroju |
| Montaż | łatwiejszy, bardziej przewidywalny | wymaga większej dbałości o zakończenia i połączenia |
| Typowe zastosowanie | obwody końcowe, wnętrza lokali, rozdzielnice | większe linie zasilające, dłuższe odcinki, większe przekroje |
| Koszt | wyższy materiałowo | zwykle tańsze w zakupie surowca |
| Ryzyko błędów montażowych | niższe | wyższe, szczególnie przy łączeniu i zaciskaniu |
Druga rzecz to izolacja. Standardowy PVC sprawdza się w wielu zwykłych instalacjach, ale w obiektach handlowych, korytarzach ewakuacyjnych czy miejscach o większym ruchu ludzi coraz częściej sens ma przewód bezhalogenowy. Taki kabel przy pożarze ogranicza emisję gęstego dymu i agresywnych gazów, co ma znaczenie zarówno dla ewakuacji, jak i dla sprzętu. Nie jest to gadżet, tylko realna różnica w bezpieczeństwie.
W specjalnych przypadkach pojawiają się też przewody o podwyższonej odporności ogniowej, ale tu już wchodzimy w obszar projektu i wymagań konkretnego obiektu. W praktyce nie dobiera się ich „na oko”, tylko zgodnie z dokumentacją przeciwpożarową i funkcją obwodu.
Jeśli materiał i izolacja są już sensownie dobrane, zostaje najważniejsza rzecz: uniknięcie błędów, które potrafią zepsuć nawet dobrze wyglądający projekt.
Najczęstsze błędy, które psują nawet dobry projekt
Największe straty w instalacjach elektrycznych nie biorą się zwykle z jednego spektakularnego błędu. Zazwyczaj to suma drobnych niedopatrzeń, które na początku wydają się niewinne. W praktyce widzę najczęściej takie problemy:
- Dobór wyłącznie „po mocy” bez sprawdzenia długości linii i warunków ułożenia.
- Łączenie zbyt wielu odbiorników w jednym obwodzie, przez co trudno utrzymać stabilne napięcie i łatwo o przeciążenie.
- Ignorowanie grupowania przewodów w korytach, rurach i wiązkach, co obniża obciążalność cieplną.
- Brak marginesu na rozbudowę, szczególnie w sklepach, które po roku wyglądają już inaczej niż na etapie projektu.
- Pomijanie prądu rozruchowego przy chłodnictwie, wentylacji i klimatyzacji.
- Mieszanie materiałów i osprzętu bez odpowiednich złączek, co później kończy się grzaniem styków.
- Traktowanie starej instalacji jak nowej, bez sprawdzenia układu sieci i przewodu PEN w modernizowanych obiektach.
Ten ostatni punkt bywa szczególnie zdradliwy. W starszych układach TN-C przewód PEN ma własne wymagania i nie można go prowadzić „jak zwykłej żyły”. Jeśli modernizuje się obiekt z historią, trzeba sprawdzić układ sieci, przekroje i sposób rozdziału przewodów ochronnych, zamiast zakładać, że wszystko da się zostawić bez zmian.
Po wyłapaniu tych błędów robi się miejsce na ostatni, bardzo praktyczny etap: sprawdzenie całej decyzji przed zamówieniem materiału i wejściem ekipy na obiekt.
Co sprawdzam przed zamówieniem kabla do inwestycji
Zanim zamówię przewód, przechodzę przez krótki, ale twardy zestaw pytań. To oszczędza poprawki, przestoje i sytuacje, w których magazyn przywozi „prawie to samo”, a na budowie okazuje się, że prawie nie wystarcza.
- Czy znam moc i charakter odbiorników, a nie tylko ich nazwę?
- Czy obliczyłem prąd roboczy i sprawdziłem go z zapasem względem zabezpieczenia?
- Czy uwzględniłem długość trasy, a nie tylko odległość „po planie”?
- Czy przewód będzie leżał sam, czy w wiązce, w korycie, w rurze albo w ociepleniu?
- Czy obiekt wymaga lepszej odporności pożarowej albo przewodów bezhalogenowych?
- Czy instalacja ma zostać rozbudowana, więc warto zostawić jeden stopień przekroju więcej?
- Czy materiał przewodu i osprzęt są ze sobą zgodne, zwłaszcza przy aluminium i połączeniach mieszanych?
- Czy obwody są podzielone sensownie, tak aby awaria jednego nie wyłączała całego lokalu?
Jeżeli na któreś z tych pytań nie ma pewnej odpowiedzi, nie zamawiam „na szybko”. Dopytuję projektanta, elektryka albo osobę odpowiedzialną za obiekt, bo w instalacjach elektrycznych najdroższa bywa nie sama miedź, tylko późniejsza poprawka. Najlepszy wybór to taki, który jest jednocześnie bezpieczny, policzony i odporny na realne warunki pracy.
