Gdy kilka elementów łączy się jeden za drugim w jednym torze przepływu prądu, cały obwód zaczyna zachowywać się inaczej niż układ rozgałęziony. Tak działa połączenie szeregowe: prąd płynie jedną drogą, napięcie dzieli się między elementy, a awaria jednego z nich potrafi zatrzymać całość. W instalacjach elektrycznych to ważne zarówno przy prostych zestawach testowych, jak i przy lampkach, ogniwach czy obwodach sterowania, gdzie błąd w połączeniu od razu widać w działaniu układu.
Najważniejsze zasady układu szeregowego w praktyce
- Natężenie prądu jest takie samo w każdym elemencie toru.
- Napięcia na kolejnych odbiornikach sumują się do wartości źródła.
- Opór zastępczy rośnie wraz z dołączaniem kolejnych elementów.
- Przerwanie jednego miejsca zwykle wyłącza cały obwód.
- To rozwiązanie sprawdza się tam, gdzie liczy się prostota albo budowa źródła napięcia, a nie niezależna praca odbiorników.
Jak działa układ i po czym go rozpoznasz
W takim układzie nie ma rozgałęzień. Prąd, który wypływa ze źródła, przechodzi kolejno przez każdy element i wraca tą samą drogą. To oznacza, że jeśli dołożysz drugi opornik albo kolejną żarówkę, nie powstaje nowa ścieżka dla prądu, tylko zmienia się łączny opór całego obwodu.
Najprostszy sposób rozpoznania jest bardzo praktyczny: jeśli koniec jednego elementu jest połączony bezpośrednio z początkiem następnego, a obwód tworzy jeden zamknięty tor, masz do czynienia z układem szeregowym. W domowych i sklepowych instalacjach najłatwiej zobaczyć to w prostych łańcuchach lampek, w pakietach ogniw oraz w szkolnych obwodach pomiarowych.
- Prąd nie dzieli się na gałęzie, więc w całym torze ma tę samą wartość.
- Napięcie rozkłada się pomiędzy elementy, dlatego każdy z nich dostaje tylko część zasilania.
- Jeśli jeden element ma przerwę, cały tor staje się otwarty i przestaje działać.
Gdzie ma sens, a gdzie lepiej go unikać
W praktyce handlowej i instalacyjnej taki układ pojawia się głównie tam, gdzie potrzeba prostoty albo sumowania napięcia. W sklepach i lokalach usługowych spotyka się go częściej w dekoracjach, łańcuchach LED, prostych zestawach testowych oraz w pakietach zasilających niż w głównych obwodach oświetlenia czy gniazd. To ważne rozróżnienie: w instalacji użytkowej zwykle liczy się niezależność odbiorników, a nie ich wspólne zachowanie.
| Zastosowanie | Dlaczego działa | Ograniczenie |
|---|---|---|
| Pakiety ogniw i baterii | Można podnieść napięcie źródła przez sumowanie napięć ogniw | Trzeba pilnować zgodności parametrów i stanu ogniw |
| Łańcuchy lampek i dekoracji | Układ jest prosty i łatwy do wykonania | Jedna przerwa wyłącza cały ciąg |
| Proste obwody dydaktyczne i pomiarowe | Łatwo przewidzieć zachowanie prądu i napięcia | Mała elastyczność przy rozbudowie |
| Obwody główne w budynku lub sklepie | Rzadko ma sens jako główna metoda zasilania odbiorników | Awaria jednego elementu mogłaby zatrzymać działanie całej gałęzi |
Co zmienia się w prądzie, napięciu i oporze
W takich obwodach najważniejsze są trzy zależności. Po pierwsze, natężenie prądu pozostaje takie samo w całym torze. Po drugie, napięcie źródła dzieli się między elementy. Po trzecie, opór zastępczy rośnie wraz z każdym kolejnym odbiornikiem.
W praktyce oznacza to, że dokładanie elementów zwykle zmniejsza prąd w całym układzie, jeśli zasilanie pozostaje bez zmian. Dlatego w prostych lampkach lub ciągach dekoracyjnych jedna dodatkowa żarówka może wyraźnie osłabić świecenie pozostałych. To nie jest wada samej metody, tylko naturalny skutek tego, jak zachowuje się obwód.

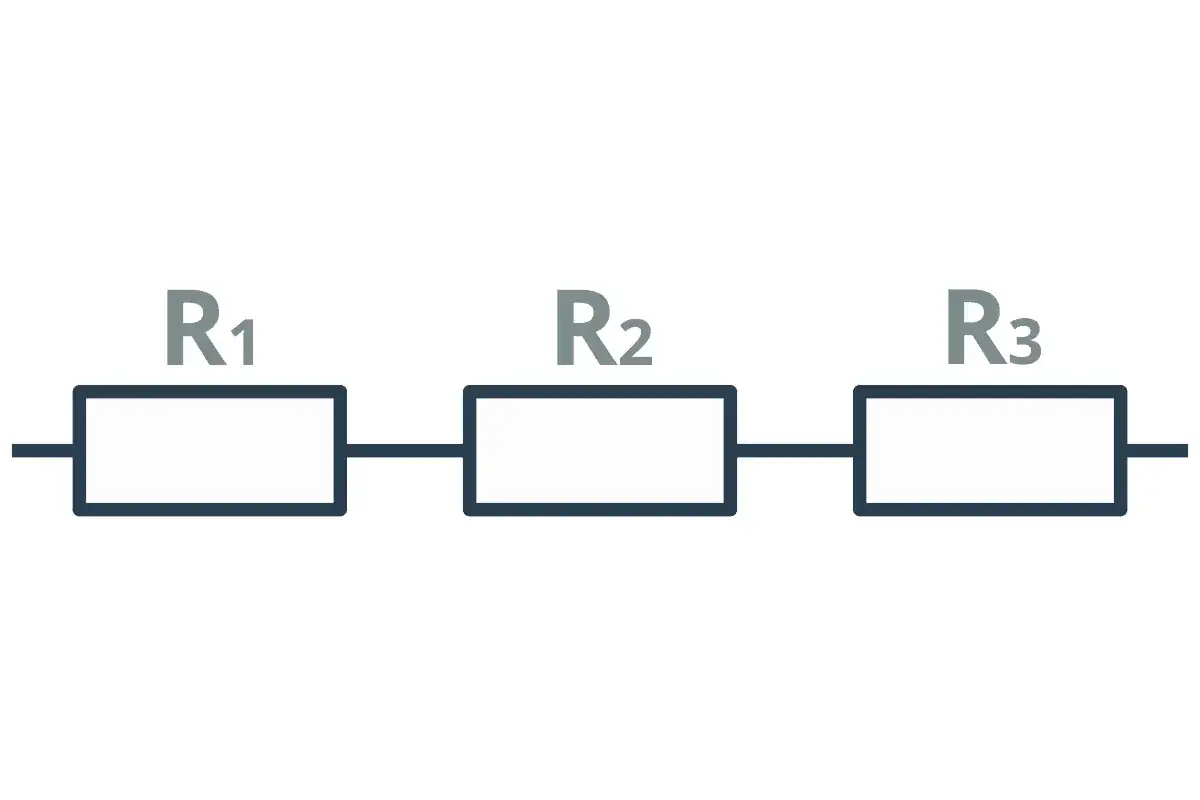

Najprostszy zapis wygląda tak: Rz = R1 + R2 + R3 + .... Jeśli elementy są identyczne, napięcie rozkłada się między nie dość równomiernie, ale tylko wtedy, gdy rzeczywiście mają taki sam opór i podobne warunki pracy.
Najczęstsze błędy przy łączeniu elementów
W praktyce największe problemy wynikają nie z samej teorii, tylko z błędnych oczekiwań wobec obwodu. Początkujący często zakładają, że skoro suma napięć się zgadza, to każdy element będzie działał równie mocno. Tak nie jest: liczy się jeszcze opór, jakość połączeń i dopasowanie źródła zasilania.
- Mylenie układu szeregowego z równoległym i oczekiwanie, że odbiorniki będą pracowały niezależnie.
- Dobieranie elementów o przypadkowych parametrach, bez sprawdzenia ich napięcia znamionowego i prądu pracy.
- Ignorowanie spadków napięcia na przewodach, złączach i stykach, które przy dłuższych ciągach potrafią być odczuwalne.
- Zakładanie, że jeden słaby element nie wpłynie na resztę, choć w tym układzie wpływa bezpośrednio na cały tor.
- Testowanie lub przerabianie obwodu pod napięciem, co w instalacjach elektrycznych po prostu nie ma sensu i zwiększa ryzyko błędu.
W prostych ciągach oświetleniowych problemem bywa też zbyt mała tolerancja na uszkodzenie. Jeśli jeden punkt przerwie obwód, szukanie awarii może zająć więcej czasu niż sama naprawa, zwłaszcza gdy elementy są zabudowane albo połączone w ciasnej obudowie.
Jak policzyć prosty obwód bez zgadywania
Do obliczeń nie trzeba skomplikowanej teorii, wystarczy konsekwencja. Najpierw zapisujesz wszystkie opory, potem liczysz ich sumę, a na końcu sprawdzasz prąd i spadki napięcia na poszczególnych elementach. To wystarcza w większości szkolnych i prostych technicznych sytuacji.
- Zapisz napięcie źródła i wartości wszystkich elementów.
- Dodaj opory, aby uzyskać opór zastępczy.
- Oblicz prąd z prawa Ohma: I = U / Rz.
- Wyznacz spadek napięcia na każdym elemencie: Ui = I × Ri.
- Sprawdź, czy suma spadków napięcia daje napięcie źródła.
Przykład jest prosty: trzy identyczne oporniki po 2 Ω każdy zasilane napięciem 12 V. Opór zastępczy wynosi 6 Ω, więc prąd w obwodzie to 2 A. Na każdym oporniku odkłada się 4 V. Taki wynik dobrze pokazuje, dlaczego w układzie szeregowym jeden dodatkowy element może realnie zmienić zachowanie całego toru.
Na co zwrócić uwagę przed podłączeniem
Jeśli obwód ma działać niezawodnie, zanim cokolwiek połączysz, sprawdź kilka rzeczy. To szczególnie ważne w instalacjach pomocniczych, dekoracyjnych i w prostych układach montowanych w sklepie, gdzie awaria jednego segmentu może od razu być widoczna dla użytkownika.
- Czy wszystkie elementy mają parametry zgodne z planowanym prądem i napięciem.
- Czy źródło zasilania poradzi sobie z łącznym oporem całego toru.
- Czy przerwanie jednego elementu nie wyłączy zbyt dużej części instalacji.
- Czy w danym przypadku nie lepiej rozdzielić odbiorników na osobne obwody.
- Czy połączenia są solidne, bo słaby styk w takim układzie wpływa na wszystko po drodze.
W instalacjach budynkowych i sklepowych najczęściej wygrywa rozwiązanie równoległe, bo daje większą niezależność odbiorników. Układ szeregowy zostaje tam, gdzie potrzebujesz prostego toru, kontroli nad napięciem albo świadomie akceptujesz to, że jeden element będzie miał wpływ na wszystkie pozostałe.
