Litera N oznacza przewód neutralny, a nie ochronny
- N to przewód neutralny, a nie ochronny.
- W instalacji jednofazowej prąd wraca nim do źródła zasilania.
- W układach trójfazowych N bywa mniej obciążony, ale nie powinien być traktowany jak przewód „drugorzędny”.
- Kolor niebieski zwykle wskazuje N, lecz w starszych instalacjach trzeba sprawdzać także schemat i pomiary.
- W układzie TN-C spotkasz PEN, czyli połączenie funkcji neutralnej i ochronnej.
- Przerwa lub błędne podłączenie N potrafi powodować migotanie światła, resetowanie urządzeń i pozornie losowe awarie.
Co oznacza litera N w instalacji elektrycznej
W typowej instalacji prądu przemiennego N oznacza przewód neutralny, powiązany z punktem neutralnym źródła zasilania. W uproszczeniu jest to tor, którym prąd wraca po przejściu przez odbiornik, dlatego w obwodzie jednofazowym współpracuje bezpośrednio z przewodem fazowym L. Dla użytkownika oznacza to jedną prostą rzecz: N bierze udział w normalnej pracy obwodu, więc nie można go traktować jak „wolnego” przewodu bez znaczenia.
To rozróżnienie ma praktyczne konsekwencje. Gdy obciążenie jest symetryczne, zwłaszcza w instalacjach trójfazowych, prąd w N może być mały. W sklepach, biurach i lokalach usługowych sytuacja często wygląda inaczej: LED-y, zasilacze impulsowe, kasy fiskalne, terminale, systemy monitoringu czy automatyka potrafią obciążać neutralny bardziej, niż podpowiada intuicja. Dlatego neutralny jest istotny nie tylko na papierze, ale i w codziennej eksploatacji.
Jak odróżnić N od L, PE i PEN
| Symbol | Rola w instalacji | Czy przenosi prąd w normalnej pracy | Typowy kolor | Co najłatwiej pomylić |
|---|---|---|---|---|
| L | Przewód fazowy, czyli „zasilający” odbiornik | Tak | Najczęściej brązowy, czarny lub szary | Z N, jeśli patrzy się tylko na schemat bez opisu zacisków |
| N | Przewód neutralny, tor powrotny dla prądu roboczego | Tak | Najczęściej niebieski | Z PE, bo oba są związane z bezpieczeństwem, ale pełnią różne funkcje |
| PE | Przewód ochronny, służy do ochrony przeciwporażeniowej | Nie w normalnej pracy | Zielono-żółty | Z N w starszych lub źle opisanych instalacjach |
| PEN | Przewód łączący funkcję neutralną i ochronną | Tak | Bywa oznaczany zgodnie z zasadami dla obu funkcji | Z N, mimo że to nie to samo |
Najważniejsza różnica jest prosta: N nie jest tym samym co PE. Neutralny uczestniczy w pracy obwodu, a ochronny ma przede wszystkim odprowadzić prąd przy uszkodzeniu i pomóc zadziałać zabezpieczeniom. W praktyce oznacza to, że nie wolno zamieniać tych przewodów miejscami ani „pożyczać” PE jako neutralnego.
W starszych instalacjach, zwłaszcza modernizowanych etapami, kolor przewodu nie zawsze wystarcza do pewnej identyfikacji. Dlatego schemat, opis zacisków i pomiar mają większe znaczenie niż sam wygląd izolacji. To właśnie tu najczęściej pojawiają się pomyłki, które potem trudno namierzyć: instalacja działa, ale nietypowo, niestabilnie albo tylko częściowo.
Gdzie najczęściej spotkasz N na schematach i w praktyce
Na planach i rysunkach technicznych N pojawia się niemal wszędzie tam, gdzie odbiornik pracuje przy napięciu fazowym 230 V albo gdzie część urządzeń potrzebuje zasilania jednofazowego. W typowym mieszkaniu będzie to gniazdo, oprawa oświetleniowa, zasilacz RTV albo piekarnik z elektroniką sterującą. W lokalu handlowym lista jest dłuższa: oświetlenie ekspozycyjne, zaplecze, system alarmowy, monitoring, chłodnictwo, POS-y i urządzenia sieciowe.
| Miejsce | Jak czytać oznaczenie N | Dlaczego to ważne |
|---|---|---|
| Gniazdo jednofazowe | N razem z L zamyka obwód zasilania | Bez poprawnego neutralnego urządzenie nie działa prawidłowo albo działa niestabilnie |
| Oprawa oświetleniowa | N zasila driver, statecznik albo elektronikę lampy | Błędy na N często objawiają się migotaniem światła lub brakiem startu |
| Rozdzielnica | Szyna N porządkuje powroty z poszczególnych obwodów | Łatwiej wykryć pomyłki przy podziale obwodów i zabezpieczeniach |
| Układ trójfazowy | N obsługuje odbiory jednofazowe i różnice obciążeń między fazami | Przy niesymetrii neutralny może być realnie obciążony |
| Sklep lub lokal usługowy | N zasila elementy, które z zewnątrz wyglądają na „niewielkie”, ale są liczne | Jedna wada neutralnego potrafi zatrzymać kilka obszarów naraz |
W praktyce handlowej to szczególnie ważne. Jedna luźna żyła neutralna potrafi wywołać kaskadę problemów: część lamp gaśnie, terminal płatniczy się resetuje, a monitoring zaczyna działać niestabilnie. Taki objaw bywa mylony z awarią urządzenia, choć źródłem problemu jest często sam tor N albo jego połączenie w puszce, rozdzielnicy czy oprawie.
Na co uważać przy przewodzie neutralnym
Neutralny jest prosty tylko z pozoru. W praktyce to właśnie na nim najczęściej wychodzą błędy montażowe, zwłaszcza po modernizacjach, dobudowach obwodów albo prowizorycznych naprawach. Najbardziej ryzykowne są sytuacje, w których ktoś zakłada, że „skoro to nie faza, to nie ma znaczenia”. Ma znaczenie i to duże.
| Błąd | Co może się stać | Lepsze podejście |
|---|---|---|
| Mylenie N z PE | Problemy z ochroną przeciwporażeniową i nieprawidłowe działanie zabezpieczeń | Sprawdzać funkcję przewodu, a nie tylko kolor |
| Łączenie neutralnych z różnych obwodów | Fałszywe zadziałania RCD, trudne do znalezienia usterki | Prowadzić N zgodnie z jednym obwodem i jednym zabezpieczeniem |
| Ignorowanie przerwy na N | Migotanie, przepięcia na odbiornikach, reset elektroniki | Traktować luźny neutralny jako usterkę pilną |
| Oparcie się wyłącznie na kolorze przewodu | Pomyłka w starej lub nietypowo wykonanej instalacji | Weryfikować schemat, zaciski i pomiary |
| Zakładanie, że N „nie niesie prądu” | Przeciążenie przewodu i błędna ocena bezpieczeństwa | Uwzględniać realne obciążenie, zwłaszcza przy LED-ach i zasilaczach impulsowych |
W nowoczesnych układach znaczenie ma też poprawne prowadzenie neutralnego przez odpowiednie aparaty, zwłaszcza przy wyłącznikach różnicowoprądowych i rozdzielnicach wieloobwodowych. Jeśli neutralne z kilku obwodów zostaną przypadkowo połączone, instalacja może zachowywać się pozornie losowo. To jedna z tych awarii, które wydają się „elektryczne”, ale w rzeczywistości wynikają z bardzo zwykłej pomyłki montażowej.

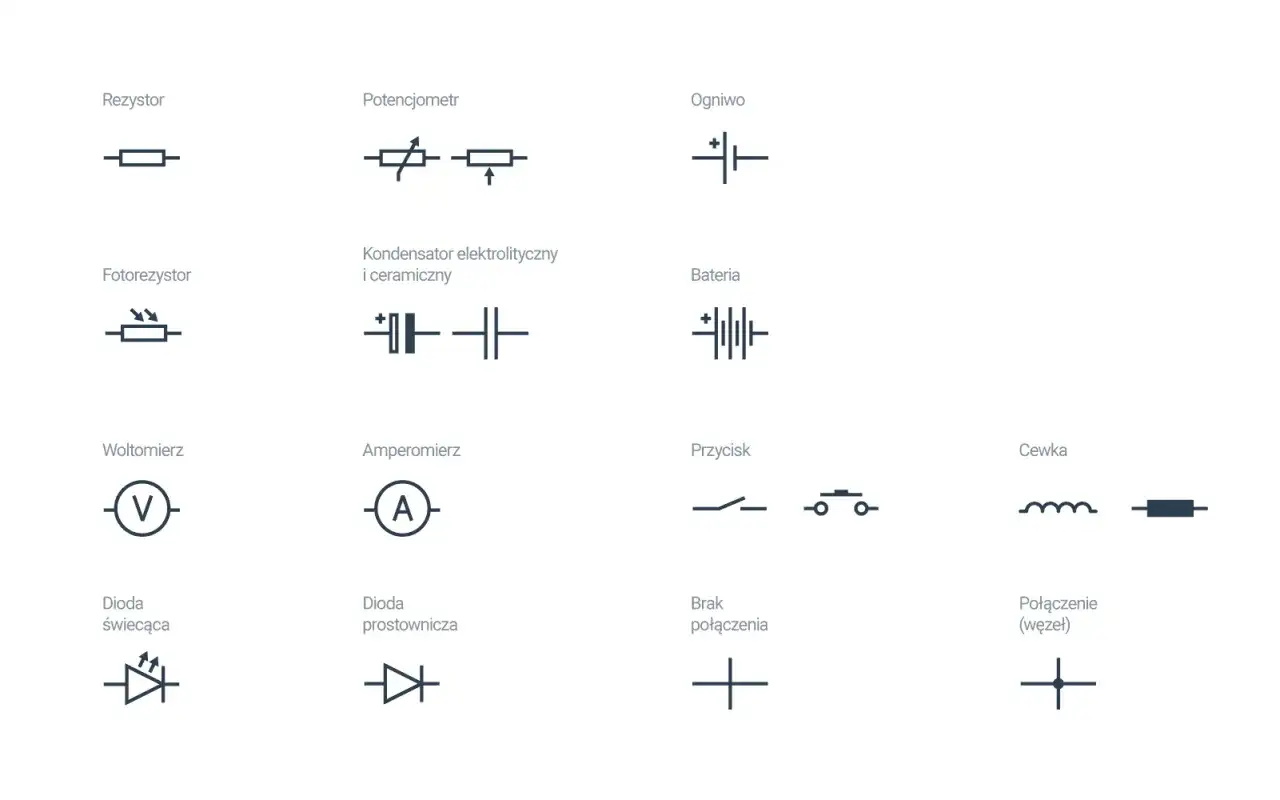

Jak czytać schemat bez zgadywania
Najpewniejsza metoda jest mniej efektowna niż szybkie domysły, ale działa. Zamiast szukać „znanego koloru”, lepiej krok po kroku odczytać schemat i dopiero potem porównywać go z instalacją.
- Ustal, czy patrzysz na obwód jednofazowy, trójfazowy czy układ z przewodem PEN.
- Znajdź oznaczenie N przy źródle, rozdzielnicy lub na zaciskach urządzenia.
- Sprawdź, czy N prowadzi do odbiornika razem z L, czy też dzieli się na kilka gałęzi w rozdzielnicy.
- Porównaj schemat z oznaczeniami fizycznymi na przewodach i zaciskach, ale nie opieraj decyzji wyłącznie na kolorze.
- Jeśli coś się nie zgadza, traktuj to jako sygnał do weryfikacji, a nie do „poprawiania na czuja”.
To podejście szczególnie dobrze sprawdza się w obiektach, gdzie instalacja była rozbudowywana etapami. W sklepie, magazynie albo lokalu usługowym często pracują razem obwody stare i nowe, a wtedy jeden skrót myślowy może kosztować godzinę szukania usterki. Dobrze odczytane N oszczędza czas, chroni sprzęt i zmniejsza ryzyko błędu przy serwisie.
