W starszych mieszkaniach, lokalach usługowych i zapleczach sklepów kolor przewodu nie zawsze mówi prawdę o jego funkcji. Dawne standardy były mniej jednolite, dlatego przy wymianie gniazdka, lampy albo włącznika łatwo pomylić fazę z neutralnym lub ochronnym. Ten artykuł pokazuje, jak czytać dawną kolorystykę, czego można się spodziewać w starej instalacji i jak podejść do pracy bez zgadywania.
Najważniejsze rzeczy do zapamiętania
- W nowych instalacjach w Polsce obowiązuje czytelny układ barw: PE jest żółto-zielony, N jest niebieski, a L najczęściej brązowy, czarny lub szary.
- W starszych instalacjach można spotkać czerwony, biały, czarny i inne kolory, więc sam odcień izolacji nie wystarcza do identyfikacji przewodu.
- W układach TN-C przewód ochronny i neutralny mogły być połączone w jeden tor, co dodatkowo komplikuje rozpoznanie.
- Przy wymianie osprzętu elektrycznego bezpieczniej opierać się na pomiarach i oznaczeniach niż na pamięci o kolorach.
- W instalacjach przerabianych etapami każdy przewód warto traktować jako niepewny do czasu weryfikacji.
- Tymczasowe oznaczenie taśmą może pomóc, ale nie zastępuje poprawnej modernizacji starej instalacji.

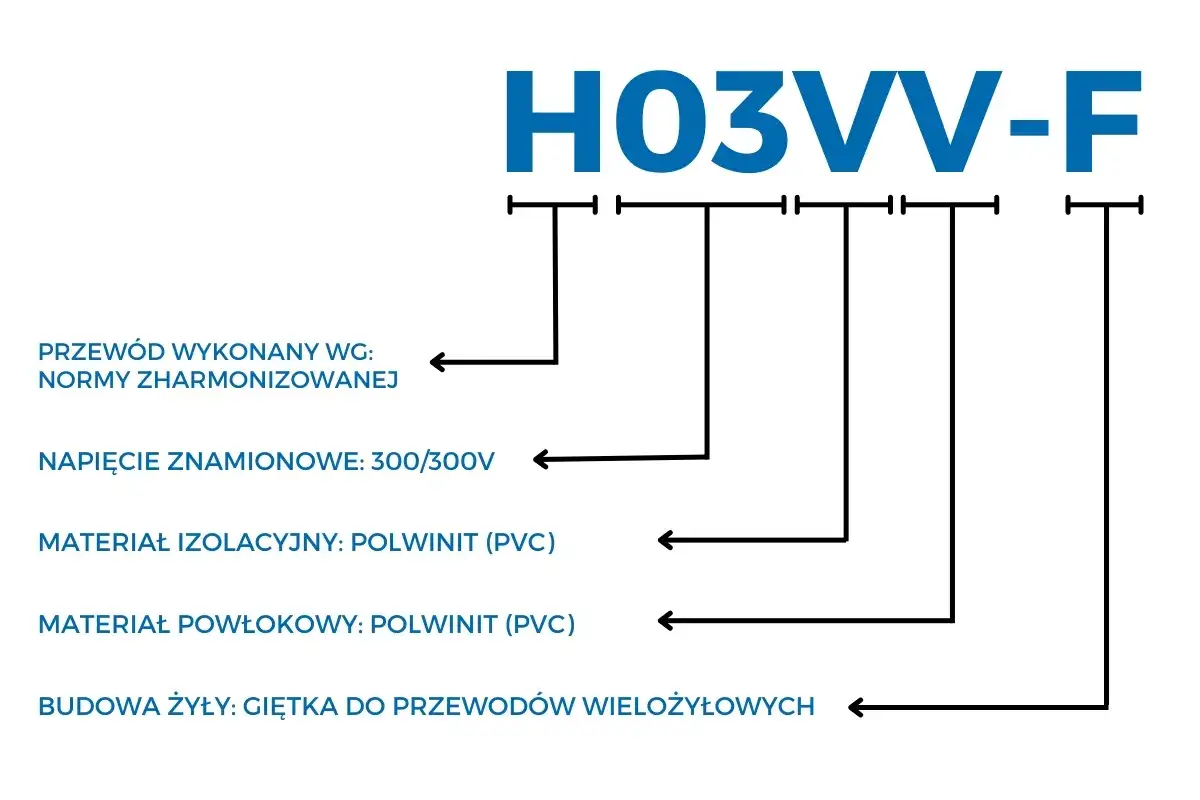

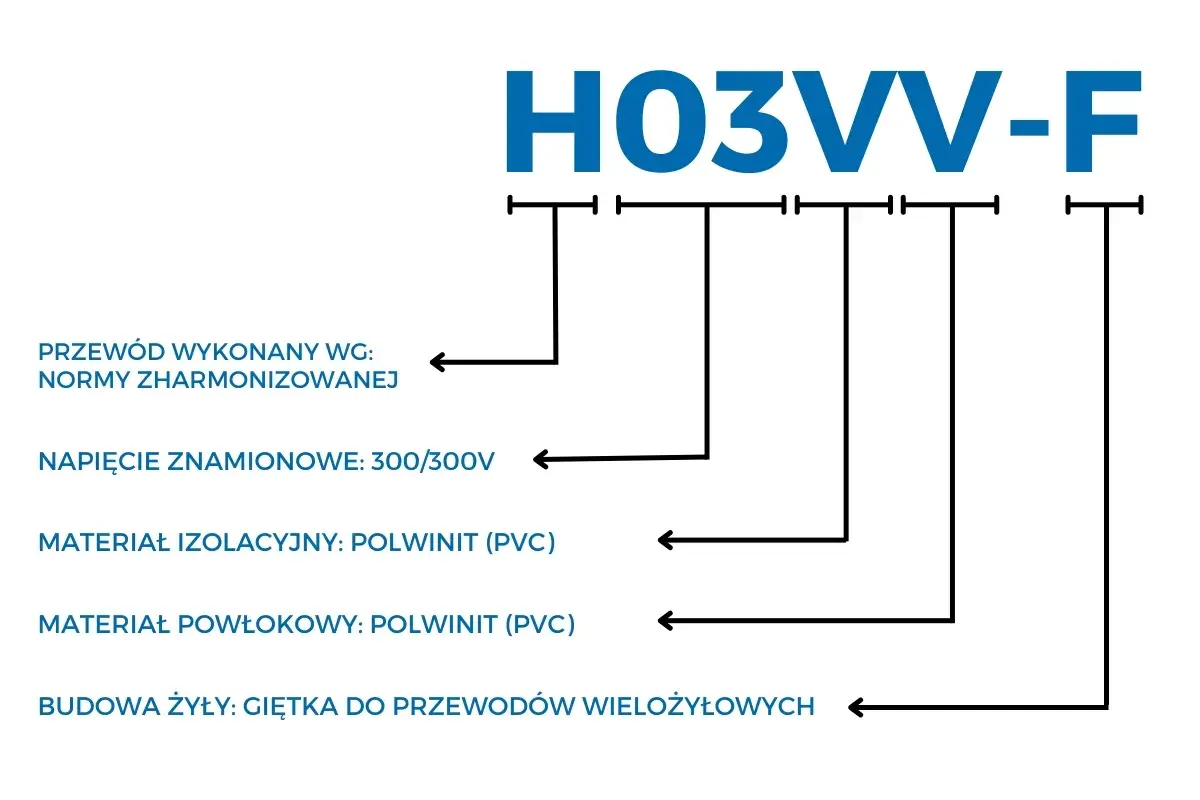

Jak wyglądała dawna kolorystyka przewodów
Współczesne oznaczenia są znacznie bardziej uporządkowane niż kiedyś. Dziś w Polsce bazą odniesienia jest harmonizowana kolorystyka zgodna z PN-HD 308 S2:2007, ale w starszych obiektach spotyka się instalacje wykonane według wcześniejszych praktyk, często zależnych od okresu, regionu i wykonawcy.
| Funkcja przewodu | Obecnie | W starszych instalacjach | Co z tego wynika |
|---|---|---|---|
| Przewód ochronny PE | Żółto-zielony | Często nie było osobnego PE | Nie zakładaj ochrony na podstawie samej barwy, jeśli instalacja ma więcej niż kilkanaście lat. |
| Przewód neutralny N | Niebieski | Biały, czarny, czasem niebieski w starszych układach | Określenie „zero” bywa mylące, bo w różnych latach oznaczało coś innego. |
| Przewód fazowy L | Brązowy, czarny lub szary | Czerwony, czarny, biały, czasem inne barwy po przeróbkach | Fazę zawsze warto potwierdzić pomiarem, nie pamięcią kolorów. |
| PEN, czyli przewód ochronno-neutralny | W nowych układach spotykany tylko tam, gdzie jest to przewidziane | Częsty element dawnych instalacji TN-C | To właśnie on najczęściej wprowadza chaos przy modernizacji. |
Najważniejsza praktyczna lekcja jest prosta: w starej instalacji kolor izolacji jest wskazówką, ale nie dowodem. To szczególnie widać w mieszkaniach po kilku remontach i w lokalach handlowych, gdzie instalację przerabiano etapami, a kolejne warstwy osprzętu nakładano na stare okablowanie.
Dlaczego kolor nie wystarcza w starej instalacji
Problem nie polega na tym, że dawniej wszystko było „źle opisane”. Raczej na tym, że standardy zmieniały się stopniowo, a w praktyce do głosu często dochodziły skróty wykonawcze. Jeden elektryk mógł trzymać się określonego układu, inny stosował własną logikę, a domowy remont potrafił całkiem to zamieszać.
Do tego dochodzi kilka typowych scenariuszy:
- instalacja była wykonana w czasach, gdy nie stosowano dzisiejszego, jednolitego kodu kolorów;
- ktoś później dołożył nowe przewody do starych puszek i nie zachował spójności oznaczeń;
- w układzie TN-C jeden przewód pełnił funkcję ochronną i neutralną, więc sam kolor nie rozwiązywał problemu;
- kolory były używane niezgodnie z przeznaczeniem, bo liczyło się „żeby działało”.
To właśnie dlatego stare instalacje są zdradliwe. Przewód niebieski nie musi oznaczać neutralnego, czerwony nie gwarantuje fazy, a zielony albo biały wcale nie muszą mieć tego samego znaczenia w dwóch różnych budynkach. Jeśli obwód był modernizowany fragmentami, lepiej założyć, że nic nie jest oczywiste, dopóki nie zostanie sprawdzone.
Na co uważać przy wymianie gniazdka, lampy i włącznika
Najczęstszy błąd to praca według schematu „na oko”. W teorii wszystko wygląda prosto, w praktyce właśnie przy wymianie prostego osprzętu najłatwiej o pomyłkę, bo użytkownik zakłada, że kolory w puszce są zgodne z dzisiejszym standardem. W starszym mieszkaniu albo punkcie usługowym to założenie bywa po prostu fałszywe.
- Najpierw odłącz zasilanie i upewnij się, że obwód jest martwy.
- Nie rozbieraj połączeń, jeśli nie wiesz, jak są prowadzone i czy nie dotyczą kilku obwodów naraz.
- Sprawdź funkcję przewodów, a nie tylko ich kolor.
- Jeżeli musisz pracować dalej, oznacz przewody tymczasowo tak, by nie pomylić ich przy montażu.
- Jeśli instalacja wygląda na starą, kruchą, nadtopioną albo wielokrotnie przerabianą, przerwij i wezwij elektryka.
Wymiana lampy w starym lokalu handlowym to dobry przykład. Często trafia się tam kilka żył o niepewnych barwach, a jedna puszka zasila więcej niż jeden punkt. Sam kolor nie wystarczy, bo po remoncie mogły dojść dodatkowe odcinki przewodów, łączone „tymczasowo” wiele lat wcześniej. To nie jest detal, tylko realne ryzyko błędnego podłączenia.
Przeczytaj również: Ile gniazd na jednym obwodzie - Jak uniknąć błędów w instalacji?
Jakie sytuacje są szczególnie zdradliwe
- przewód niebieski działa jak faza, bo ktoś użył go niezgodnie z przeznaczeniem;
- w puszce nie ma osobnego PE, bo instalacja jest w starym układzie TN-C;
- w jednym obwodzie mieszają się stare i nowe odcinki przewodów;
- ktoś wcześniej oznaczył żyły taśmą, ale zrobił to tymczasowo i bez konsekwencji.
Jak odróżnić kolor od funkcji przewodu
W praktyce są tylko trzy sensowne źródła informacji: dokumentacja, pomiar i pewne oznaczenie wykonane przez fachowca. Sama izolacja może pomóc zorientować się w układzie, ale nie powinna być traktowana jako dowód. To ważne zwłaszcza tam, gdzie instalacja ma kilka warstw historii, a każda kolejna modernizacja zostawiała po sobie inne barwy i inne nawyki montażowe.
Dobrym podejściem jest myślenie w tej kolejności: najpierw ustalasz, czy przewód pełni funkcję ochronną, neutralną czy fazową, a dopiero potem patrzysz na kolor. Jeśli kolejność jest odwrotna, łatwo o błędny wniosek. W elektroinstalacjach to właśnie takie skróty myślowe prowadzą do problemów przy montażu osprzętu, wyłączników i punktów oświetleniowych.
Najbezpieczniejsza zasada brzmi więc tak: kolor traktuj jako trop, a nie odpowiedź. W nowych instalacjach trop jest zwykle wystarczająco mocny. W starych już nie.
Kiedy wystarczy oznaczenie, a kiedy lepiej wymienić instalację
Tymczasowe oznaczenie przewodów ma sens wtedy, gdy dokładnie wiesz, co jest czym, a problem dotyczy tylko zgodności kolorów z obecnym standardem. W takiej sytuacji można uporządkować przewody przy okazji drobnej modernizacji, ale tylko jako rozwiązanie przejściowe. To pomaga przy późniejszym serwisie i ogranicza ryzyko pomyłek przy następnym podłączeniu.
Wymiana całego fragmentu instalacji jest rozsądniejsza, gdy pojawia się którykolwiek z poniższych sygnałów:
- izolacja jest krucha, popękana albo przebarwiona od ciepła;
- nie ma osobnego przewodu ochronnego, a obwód ma obsługiwać nowoczesne urządzenia;
- układ jest wielokrotnie przerabiany i nie da się go jednoznacznie odtworzyć;
- w jednym miejscu planujesz większe obciążenie, na przykład w kuchni, zapleczu sklepowym albo przy urządzeniach chłodniczych;
- brakuje pewnej dokumentacji, a w puszkach są żyły o niepasujących barwach.
W takich sytuacjach oszczędzanie na częściowym „łatania” często wychodzi drożej niż porządna modernizacja. Instalacja elektryczna nie wybacza domysłów, a im bardziej mieszane są kolory i układy, tym większą wartość ma pełna, czytelna wymiana. Jeśli więc pracujesz przy starszym obiekcie, potraktuj kolory jako wstęp do diagnozy, nie jej zakończenie.
Najwięcej błędów bierze się nie z samej starej instalacji, ale z przekonania, że da się ją odczytać wyłącznie po barwie izolacji. Właśnie dlatego przy modernizacji mieszkania, lokalu usługowego albo sklepu najlepiej kierować się pomiarem, logiką układu i zdrową ostrożnością, a nie przyzwyczajeniem do tego, co „zwykle” bywało czerwone, niebieskie czy białe.
