Dobór charakterystyki potencjometru decyduje o tym, czy regulacja działa płynnie, czy irytująco skokowo. Różnica między potencjometrem logarytmicznym a liniowym ujawnia się dopiero w użyciu: przy głośności, jasności, ustawianiu punktu pracy albo kalibracji w układach sterowania. Poniżej rozbieram ten temat na praktyczne części, bo przy zakupie zamiennika lub projektowaniu prostego panelu sterującego łatwo pomylić element, który „pasuje mechanicznie”, z takim, który naprawdę działa tak, jak trzeba.
Najkrótsza droga do właściwego wyboru
- Liniowy zmienia opór proporcjonalnie do obrotu, więc środek skali odpowiada mniej więcej połowie wartości.
- Logarytmiczny celowo zmienia się nierówno, dzięki czemu regulacja odczuwalna przez człowieka jest bardziej naturalna.
- Do głośności, jasności i innych odczuć użytkownika zwykle lepiej sprawdza się charakterystyka logarytmiczna.
- Do ustawiania wartości, pomiaru i kalibracji najczęściej wygodniejszy jest potencjometr liniowy.
- Przy wyborze trzeba sprawdzić nie tylko taper, ale też rezystancję, moc, zakres obrotu, szczelność i sposób montażu.
Potencjometr logarytmiczny a liniowy w praktyce

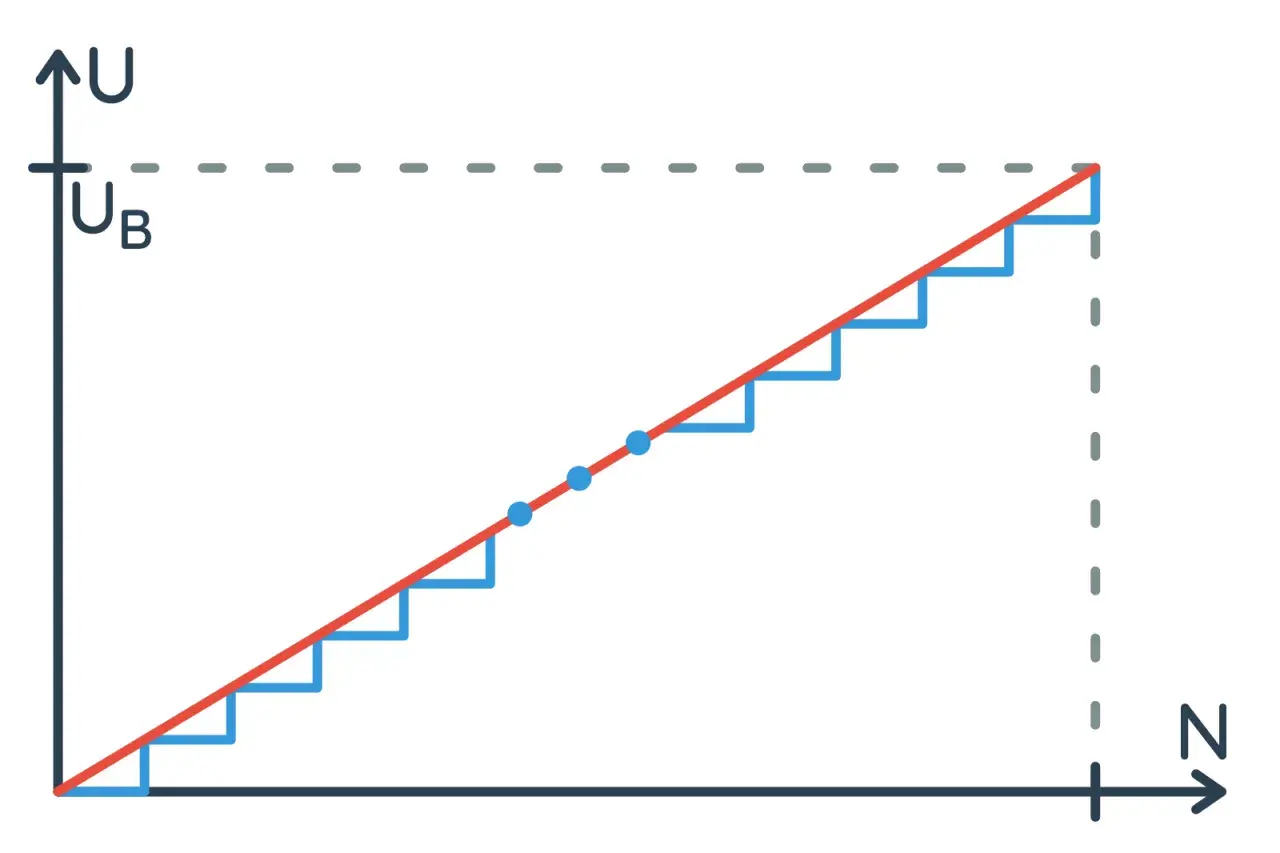

Technicznie sprawa jest prosta: potencjometr liniowy zwiększa rezystancję równomiernie wraz z obrotem suwaka, a logarytmiczny robi to nierówno, celowo spłaszczając zmianę na jednym końcu skali. W dokumentacji producentów ten rozkład bywa nazywany taperem, czyli charakterystyką zmiany oporu względem położenia osi. To nie jest drobny niuans katalogowy, tylko różnica, którą czuć od razu po przekręceniu gałki.
Jeśli w połowie obrotu liniowy potencjometr daje około 50% wartości, to logarytmiczny zwykle ma w tym punkcie dużo mniej lub dużo więcej niż połowę, zależnie od kierunku charakterystyki. W praktyce oznacza to, że jeden model daje „uczciwy” podział skali, a drugi dopasowuje się do tego, jak człowiek odbiera zmianę poziomu. Dlatego w regulacji audio i podobnych zastosowaniach charakterystyka logarytmiczna jest tak często wybierana.
| Cecha | Potencjometr liniowy | Potencjometr logarytmiczny |
|---|---|---|
| Zmiana oporu | Proporcjonalna do obrotu | Nieliniowa, dopasowana do wybranej krzywej |
| Środek zakresu | Około połowy wartości | Często wyraźnie poniżej lub powyżej połowy |
| Najlepsze zastosowanie | Ustawianie wartości, kalibracja, pomiary, sterowanie | Regulacje odczuwalne subiektywnie, np. poziom sygnału |
| Wrażenie podczas regulacji | Równe, przewidywalne | Bardziej naturalne dla słuchu i percepcji jasności |
| Ryzyko pomyłki | W audio może dawać zbyt gwałtowny wzrost na początku skali | W układach pomiarowych utrudnia precyzyjne ustawienie |
To rozróżnienie jest podstawą całego wyboru. Gdy już je dobrze uchwycisz, łatwiej odpowiedzieć na pytanie, gdzie który typ działa najlepiej i dlaczego w jednej aplikacji wygrywa precyzja, a w innej wygoda użytkownika.
Gdzie każdy typ sprawdza się najlepiej
Ja patrzę na to bardzo praktycznie: jeśli człowiek ma odczuwać zmianę, zwykle lepszy jest potencjometr logarytmiczny. Jeśli ma mierzyć lub ustawiać wartość, częściej wybieram liniowy. W instalacjach elektrycznych i prostych układach sterowania to rozróżnienie naprawdę oszczędza czasu, bo eliminuje sytuacje, w których pokrętło działa poprawnie technicznie, ale nieintuicyjnie dla użytkownika - od regulacji głośności po jasność ekspozycji sklepowej.
| Zastosowanie | Lepszy typ | Dlaczego |
|---|---|---|
| Regulacja głośności | Logarytmiczny | Ucho nie odbiera zmian liniowo, więc płynniejsza krzywa daje bardziej naturalny efekt |
| Regulacja jasności w panelu sterującym | Zwykle logarytmiczny | Zmiany są lepiej rozłożone w zakresie niskich wartości, gdzie różnice są najbardziej zauważalne |
| Ustawianie punktu pracy układu | Liniowy | Łatwiej przewidzieć, jak obrot przekłada się na wartość elektryczną |
| Kalibracja czujnika lub sterownika | Liniowy | Prostsze strojenie i czytelniejszy odczyt |
| Panele operatorskie, szafy sterownicze, regulatory pomocnicze | Zależnie od funkcji | Liczy się nie sam wygląd gałki, tylko to, czy operator ma odczuwać płynną zmianę czy precyzyjne stopniowanie |
W praktyce widać też ważny wyjątek: jeśli potencjometr jest tylko elementem wejściowym dla elektroniki sterującej, a nie bezpośrednim elementem mocy, jego charakterystyka musi pasować do logiki całego układu, nie do samej gałki. To szczególnie istotne w nowoczesnych instalacjach budynkowych, gdzie potencjometr bywa zadajnikiem, a nie „regulatorem prądu” wprost.
Przy logarytmicznej charakterystyce zmiana jest wolniejsza na dole zakresu i szybsza pod koniec, co dobrze współgra z odbiorem głośności. Tę samą logikę można przenieść na jasność lub inne regulacje subiektywne: im bardziej zależy nam na płynnym wrażeniu zmiany, tym częściej sens ma charakterystyka logarytmiczna. Gdy przechodzisz do doboru konkretnej części, pojawia się jednak kolejny filtr: parametry mechaniczne i elektryczne.
Jak dobrać potencjometr do instalacji elektrycznej
Najczęstszy błąd polega na tym, że ktoś patrzy wyłącznie na wartość omową, a pomija resztę. W realnej instalacji liczą się przynajmniej cztery rzeczy: charakterystyka, rezystancja, moc i warunki pracy. Ja zwykle zaczynam od odpowiedzi na jedno pytanie: czy ten element ma być wygodny dla człowieka, czy ma wiernie odwzorowywać położenie w układzie sterowania?
- Ustal funkcję - jeśli to regulacja „odczuwalna”, wybór częściej pada na log. Jeśli to nastawa techniczna, wybór częściej pada na linear.
- Sprawdź wartość rezystancji - w wielu układach spotyka się 10 kΩ, 47 kΩ, 100 kΩ albo 500 kΩ, ale zawsze trzeba wrócić do schematu konkretnego urządzenia.
- Zweryfikuj moc i napięcie pracy - przykładowe potencjometry panelowe mogą mieć moce rzędu 0,5-1,5 W, a w kartach katalogowych pojawiają się też limity napięcia i prądu suwaka.
- Sprawdź kąt obrotu - częsty zakres elektryczny to około 270°, a mechaniczny bywa nieco większy, około 300°.
- Zwróć uwagę na środowisko - w kurzu, wilgoci albo w szafie technicznej lepiej szukać wersji uszczelnionej; w wersjach przemysłowych można spotkać klasę IP67 i trwałość do 50 000 cykli.
- Upewnij się co do montażu - średnica osi, typ mocowania, długość gwintu i sposób wyprowadzeń potrafią zdecydować o tym, czy zamiennik w ogóle da się bezpiecznie osadzić.
W instalacjach elektrycznych nie widzę sensu w kupowaniu części „na oko”. Lepiej poświęcić minutę na porównanie schematu i danych katalogowych niż później walczyć z gałką, która obraca się poprawnie, ale steruje układem zupełnie inaczej, niż oczekiwał projektant lub serwisant.
Najczęstsze błędy przy wymianie i zakupie zamiennika
Przy wymianie potencjometru wracają prawie zawsze te same pomyłki. Część z nich jest banalna, ale kosztuje sporo czasu, bo objawy pojawiają się dopiero po montażu. Najbardziej typowe błędy to:
- Włożenie liniowego zamiast logarytmicznego w regulatorze głośności, jasności albo innym elemencie, w którym ważne jest subiektywne wrażenie płynności.
- Włożenie logarytmicznego zamiast liniowego w układzie nastaw i kalibracji, przez co środek skali przestaje być intuicyjny.
- Ignorowanie kierunku charakterystyki - czasem potrzebny jest wariant odwrócony, bo wzrost napięcia lub rezystancji ma następować w przeciwną stronę obrotu.
- Dobór zbyt małej rezystancji - potrafi nadmiernie obciążać źródło sygnału albo zmieniać zachowanie całego toru.
- Dobór zbyt dużej rezystancji - zwiększa podatność na zakłócenia i sprawia, że układ bywa bardziej „nerwowy” w pracy.
- Pomijanie trwałości mechanicznej - jeśli regulator będzie obracany często, element przeznaczony do sporadycznej regulacji szybko zacznie mieć luzy albo przerwy.
Warto też pamiętać o jednym technicznym niuansie: „logarytmiczny” nie zawsze oznacza idealnie matematyczną krzywą. Producenci często stosują przybliżenie, które ma dać odpowiedni efekt użytkowy, a nie laboratoryjnie perfekcyjny wykres. To jest normalne i w większości zastosowań nie stanowi problemu, o ile element jest dobrany do funkcji, a nie tylko do opisu na obudowie.
Jeśli w projekcie dostępny jest tylko liniowy potencjometr, czasem da się skorygować zachowanie w elektronice sterującej, ale w gotowym urządzeniu to zwykle drugi wybór, nie pierwszy. Właśnie dlatego przy wymianie lepiej iść od funkcji do części, a nie od przypadkowego numeru katalogowego do założenia, że „jakoś będzie”.
Jeśli więc wymieniasz część w gotowym urządzeniu, najlepiej porównać nie tylko oznaczenie, lecz także sposób działania w połowie obrotu i pozycję suwaka. Ten prosty test często mówi więcej niż sam nadruk na korpusie.
Jak szybko sprawdzić, czy masz właściwy typ pod ręką
Gdy nie mam pewności co do charakterystyki, robię prosty test multimetrem. To nie zastępuje karty katalogowej, ale pozwala szybko odsiać oczywiste pomyłki. Najważniejsze jest to, że wynik ma pokazać trend, a nie idealną laboratoryjną zgodność.
- Zmierz rezystancję między skrajnymi wyprowadzeniami - powinna odpowiadać wartości nominalnej elementu.
- Sprawdź położenie środkowe - w liniowym potencjometrze rezystancja między suwakiem a jednym z końców będzie zwykle zbliżona do połowy.
- Porównaj zmiany przy 25%, 50% i 75% obrotu - w logarytmicznym przyrost będzie wyraźnie nierówny.
- Oceń kierunek narastania - jeśli wzrost idzie odwrotnie niż trzeba, potrzebny może być wariant reverse log albo zmiana sposobu podłączenia.
- Nie oceniaj tylko jednego punktu - przy charakterystyce logarytmicznej to, że „na środku coś się zgadza”, nie znaczy jeszcze, że cały przebieg jest właściwy.
To właśnie ten etap najczęściej oszczędza mi dodatkowych wizyt u klienta albo zbędnego zwrotu części. Zamiast zgadywać po kolorze obudowy czy numerze na gałce, lepiej poświęcić kilka minut na rzeczywisty pomiar i od razu wiedzieć, czy element zachowa się tak, jak powinien.
Co warto zapamiętać przed zamówieniem części
Wybór między tymi dwoma typami nie jest sprawą „lepszego” i „gorszego” elementu, tylko dopasowania do zadania. Liniowy daje przewidywalność i łatwe strojenie, a logarytmiczny lepiej odpowiada temu, jak człowiek odbiera głośność, jasność i podobne zmiany. W instalacjach elektrycznych, zwłaszcza tych z elementem sterującym lub panelowym, ta różnica ma bezpośredni wpływ na wygodę obsługi i precyzję ustawień.
- Jeśli regulacja ma być „techniczna”, najczęściej zaczynaj od liniowego.
- Jeśli ma być „odczuwalna” dla użytkownika, częściej sprawdzi się logarytmiczny.
- Nie kupuj zamiennika bez sprawdzenia rezystancji, kąta obrotu i wymiarów mechanicznych.
- W środowisku pyłu, wilgoci albo intensywnego użytkowania szukaj wersji uszczelnionej i o większej trwałości.
- W razie wątpliwości pomierz element, zamiast ufać samemu opisowi na obudowie.
Jeśli podejdziesz do tego w ten sposób, dobór potencjometru przestaje być zgadywaniem, a staje się normalną decyzją techniczną. I właśnie o to chodzi: wybrać taki element, który po montażu po prostu działa tak, jak użytkownik i instalacja tego oczekują.
