W instalacji 230 V ważniejsze od myślenia o „plusie” i „minusie” jest rozróżnienie przewodu fazowego, neutralnego i ochronnego. W praktyce odpowiedź na pytanie, czy faza to plus czy minus, jest prosta: w sieci prądu przemiennego to złe porównanie, bo biegunowość nie jest stała. Poniżej wyjaśniam to bez żargonu, pokazuję znaczenie oznaczeń L, N i PE oraz podpowiadam, jak nie pomylić przewodów w domu albo w lokalu usługowym.
Najkrótsza odpowiedź i najważniejsze różnice
- W gniazdku nie ma stałego „plusa” i „minusa”, tylko przewód fazowy, neutralny i ochronny.
- Przewód fazowy, oznaczany jako L, jest tym, na którym pojawia się napięcie względem neutralnego.

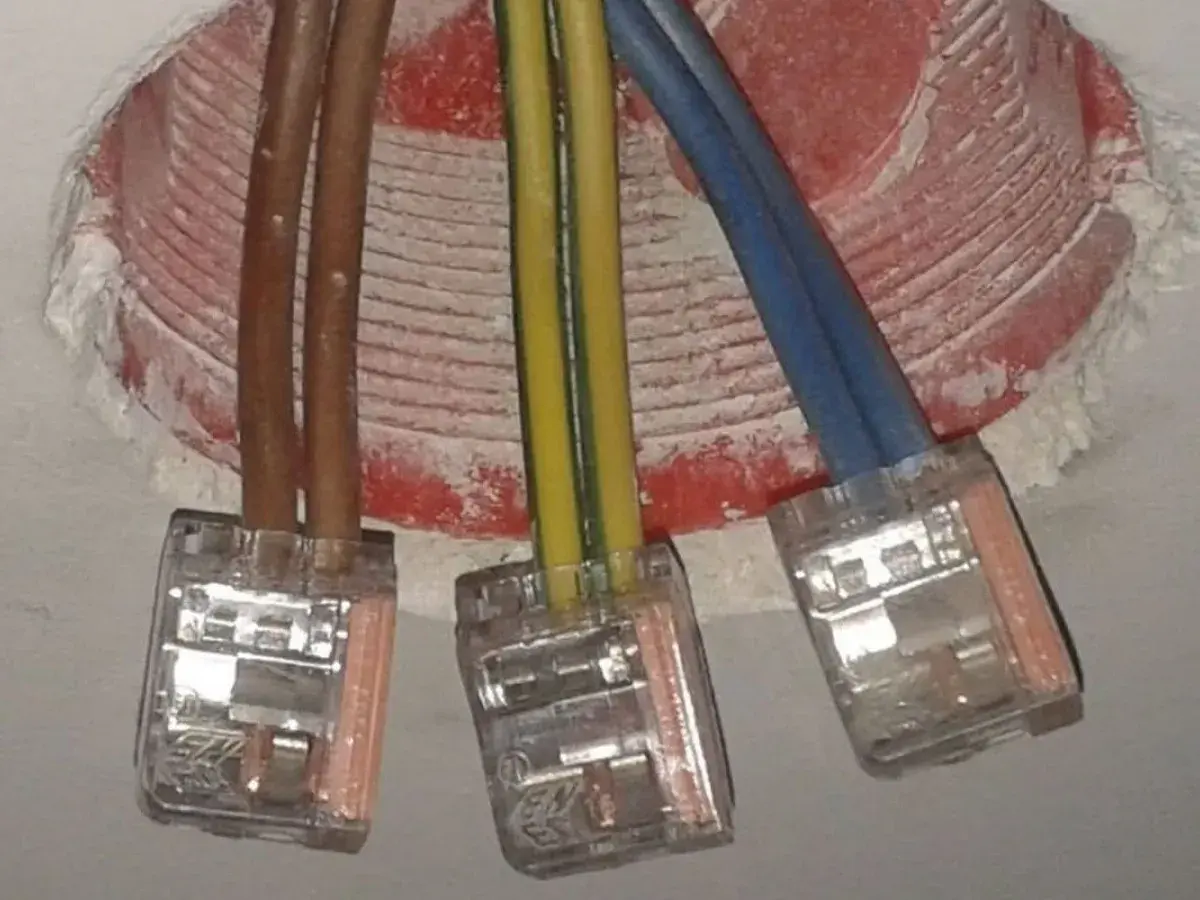

- W polskich instalacjach najczęściej spotyka się kolor brązowy, czarny lub szary dla fazy, niebieski dla N i żółto-zielony dla PE.
- Kolor przewodu pomaga, ale nie zastępuje pomiaru, zwłaszcza w starszych instalacjach.
- W sieci AC napięcie zmienia się w czasie, więc porównanie do baterii zwykle bardziej myli, niż wyjaśnia.
Dlaczego faza nie jest plusem ani minusem
Najprościej: bateria ma stałą polaryzację, a sieć domowa nie. W prądzie stałym plus i minus są przypisane na stałe, natomiast w prądzie przemiennym biegunowość zmienia się cyklicznie. W Polsce mówimy o sieci 230 V i 50 Hz, czyli napięcie zmienia się 50 razy na sekundę.
To dlatego przewodu fazowego nie opisuje się jako „plusowego”, a neutralnego jako „minusowego”. Taki skrót bywa wygodny w rozmowie, ale technicznie jest nieprecyzyjny. Faza to przewód roboczy, na którym pojawia się napięcie względem punktu odniesienia, a neutralny pełni rolę przewodu powrotnego w obwodzie.
| Cecha | Prąd stały | Prąd przemienny w instalacji domowej |
|---|---|---|
| Polaryzacja | Stała | Zmienna w czasie |
| Typowe oznaczenie | + i - | L, N, PE |
| Przykład źródła | Bateria, akumulator, zasilacz DC | Sieć energetyczna |
| Znaczenie koloru | Kolor często wskazuje biegun | Kolor wskazuje funkcję przewodu |
Jeśli ktoś tłumaczy instalację przez samą analogię do baterii, warto zachować ostrożność. To uproszczenie może pomóc na poziomie intuicji, ale przy podłączaniu osprzętu, lampy albo gniazda prowadzi już do błędów. Z tego powodu lepiej czytać instalację przez oznaczenia funkcji przewodów, a nie przez „plus” i „minus”.
Skoro fundament jest jasny, przejdźmy do oznaczeń, które naprawdę pojawiają się na kablach i zaciskach.
Jak czytać oznaczenia L, N i PE
W praktyce wystarczy zapamiętać trzy symbole. L oznacza przewód fazowy, N neutralny, a PE ochronny. To nie są ozdobne literki na schemacie, tylko podstawowy język bezpiecznej instalacji.

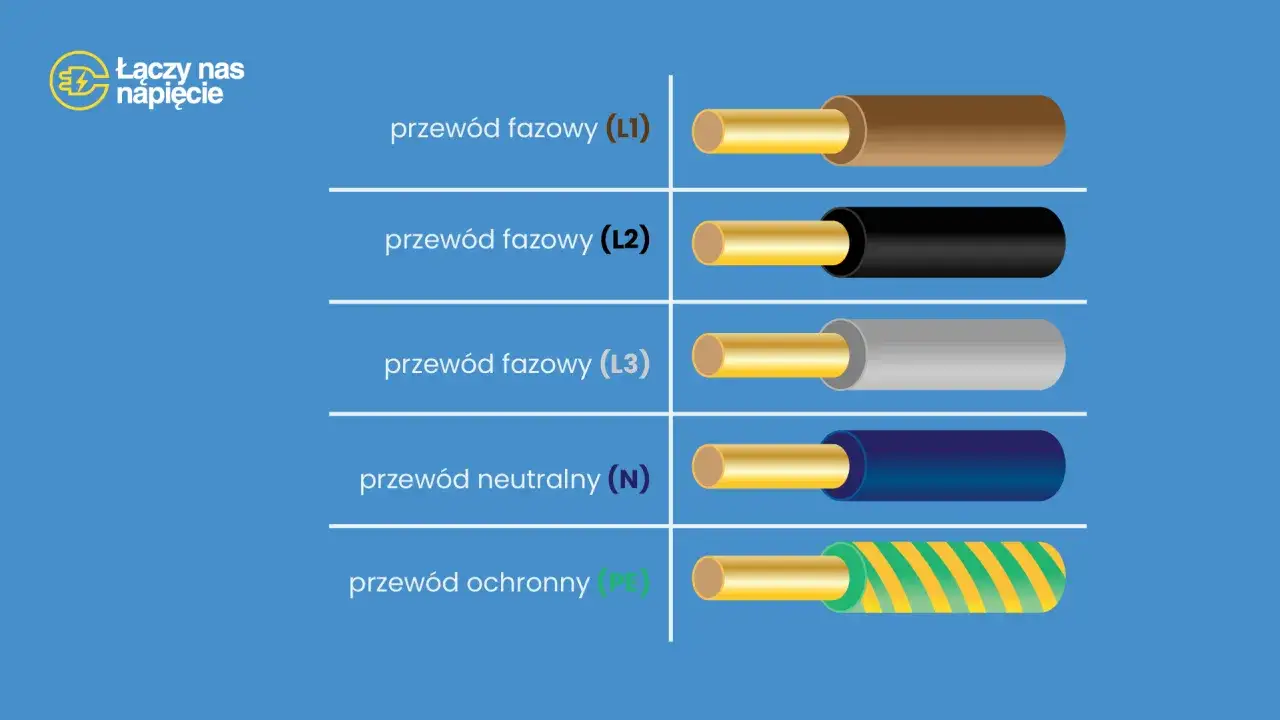

Najczęściej wygląda to tak: faza ma kolor brązowy, czarny albo szary, neutralny jest niebieski, a ochronny żółto-zielony. W prostych obwodach to bardzo pomaga, ale nie wolno traktować koloru jako jedynego dowodu. W starszych mieszkaniach, przerabianych lokalach albo punktach z dorabianym okablowaniem kolory potrafią odbiegać od obecnych standardów.
| Oznaczenie | Funkcja | Najczęstszy kolor | Co to oznacza w praktyce |
|---|---|---|---|
| L | Przewód fazowy | Brązowy, czarny, szary | To on niesie napięcie robocze |
| N | Przewód neutralny | Niebieski | Stanowi punkt odniesienia dla obwodu |
| PE | Przewód ochronny | Żółto-zielony | Zwiększa bezpieczeństwo przy uszkodzeniu izolacji |
W układzie trójfazowym pojawiają się jeszcze L1, L2 i L3. To trzy przewody fazowe, dzięki którym można zasilać mocniejsze odbiorniki i równomierniej rozkładać obciążenie. W lokalach handlowych ma to duże znaczenie, bo jedna linia potrafi zasilać jednocześnie oświetlenie, ladę chłodniczą i kasę, więc źle opisany obwód szybko staje się problemem praktycznym.
To prowadzi do kolejnej rzeczy, którą warto umieć rozpoznać: czy mamy do czynienia z zasilaniem jednofazowym, czy trójfazowym.
Jak odróżnić instalację jednofazową od trójfazowej
W większości mieszkań działa układ jednofazowy. Oznacza to jedną fazę, przewód neutralny i ochronny. Taki zestaw wystarcza do oświetlenia, lodówki, telewizora, komputera czy większości małego sprzętu AGD. W praktyce to standard dla prostszych obciążeń.
Instalacja trójfazowa pojawia się tam, gdzie potrzeba większej mocy albo stabilniejszego rozkładu obciążenia. W polskich warunkach między fazami uzyskuje się zwykle 400 V, a między fazą a neutralnym 230 V. Dlatego taki układ wykorzystuje się do płyt grzewczych, pomp ciepła, warsztatowych maszyn i części wyposażenia profesjonalnego.
| Cecha | Jednofazowa | Trójfazowa |
|---|---|---|
| Liczba faz | 1 | 3 |
| Napięcie użytkowe | 230 V | 230 V do neutralnego, 400 V między fazami |
| Typowe zastosowanie | Mieszkania i małe odbiorniki | Większe urządzenia i odbiorniki o wyższej mocy |
| Główna zaleta | Prostota | Większa elastyczność i lepszy rozkład obciążenia |
Nie warto zakładać, że sam typ gniazda albo liczba żył w kablu mówi wszystko. Czasem urządzenie wygląda „zwyczajnie”, a i tak wymaga osobnego obwodu albo zasilania trójfazowego. Z mojego doświadczenia największe problemy zaczynają się wtedy, gdy ktoś patrzy tylko na wygląd przewodów i pomija parametry całego obwodu.
Skoro już wiadomo, jak wygląda podstawowy podział, trzeba jeszcze omówić błędy, które pojawiają się najczęściej.
Najczęstsze błędy przy rozpoznawaniu przewodów
W elektryce niebezpieczne są nie tylko złe podłączenia, ale też zbyt pewne założenia. Najczęściej widzę kilka powtarzalnych pomyłek:
- Uznawanie koloru za dowód. Niebieski zwykle oznacza N, ale w starszych instalacjach bywa różnie.
- Mylenie neutralnego z ochronnym. N i PE pełnią inne funkcje i nie są zamienne.
- Traktowanie fazy jak „zwykłego plusa”. To upraszcza, ale zaciemnia zasady działania AC.
- Sprawdzanie instalacji bez odłączenia zasilania. To najprostsza droga do porażenia.
- Oparcie się wyłącznie na próbnika z neonówką. Może coś pokazać, ale nie zastępuje porządnego pomiaru.
Warto też pamiętać o starych lokalach i przerabianych punktach usługowych. Tam przewody mogły być wymieniane etapami, a część obwodów bywała modernizowana bez pełnej dokumentacji. W efekcie kolor przestaje być pewną wskazówką, a zaczyna być tylko tropem.
Gdy instalacja nie pasuje do schematu, najważniejsze jest przejście od zgadywania do weryfikacji.
Co zrobić, gdy instalacja nie pasuje do schematu
Jeżeli kolory przewodów nie zgadzają się z tym, czego oczekujesz, nie zakładaj od razu awarii. Najpierw sprawdza się dokumentację, potem wykonuje pomiar, a dopiero później podejmuje jakiekolwiek prace. To szczególnie ważne w miejscach, gdzie awaria jednego obwodu zatrzymuje więcej niż jedno urządzenie.
W praktyce najczęstsze sytuacje problemowe to stare mieszkania, dobudowane pomieszczenia, adaptowane lokale i zaplecza sklepowe. W takich miejscach ktoś mógł dołożyć punkt oświetleniowy, przerobić gniazdo albo połączyć obwody bez konsekwentnego oznaczenia. Z punktu widzenia bezpieczeństwa i późniejszego serwisu to kiepska sytuacja, bo kolejna osoba nie wie już, co naprawdę zasila dany przewód.
Jeśli układ budzi wątpliwości, najlepiej skorzystać z pomiaru odpowiednim miernikiem albo wezwać elektryka z uprawnieniami. Dodatkowo warto oznaczyć obwody w rozdzielnicy, bo później oszczędza to czas przy naprawie, wymianie osprzętu i diagnostyce usterek.
Na końcu zostaje najważniejsza rzecz: jak zachować się przed jakąkolwiek ingerencją w przewody.
Zanim dotkniesz przewodów, sprawdź trzy rzeczy
- Odłącz zasilanie i upewnij się, że obwód jest rzeczywiście beznapięciowy.
- Nie ufaj wyłącznie kolorom, zwłaszcza jeśli instalacja była modernizowana etapami.
- W razie wątpliwości wykonaj pomiar albo zleć pracę osobie, która robi to zawodowo.
- W układzie trójfazowym oznaczaj L1, L2 i L3, żeby później nie pomylić kolejności.
- W lokalu handlowym opisuj obwody czytelnie, bo przy awarii liczy się każda minuta przestoju.
Najbezpieczniejsze podejście jest zawsze takie samo: najpierw identyfikacja przewodów, potem pomiar, dopiero na końcu jakakolwiek ingerencja. W elektryce zgadywanie bywa najdroższym i najbardziej ryzykownym skrótem, dlatego warto trzymać się prostych zasad zamiast skrótów myślowych.
