Czarny kabel elektryczny najczęściej kojarzy się z przewodem fazowym, ale w praktyce sam kolor mówi tylko część prawdy. W tym artykule wyjaśniam, jak odczytywać czarną izolację w nowych i starszych instalacjach, gdzie taki przewód ma sens, czym różni się czarna żyła od czarnego płaszcza kabla oraz jak dobrać przekrój i typ przewodu do konkretnego obwodu. To wiedza przydatna zarówno w domu, jak i przy modernizacji instalacji w sklepie, biurze czy lokalu usługowym.
Najważniejsze rzeczy o czarnej izolacji przewodu
- Czarny kolor najczęściej oznacza żyłę fazową, ale nigdy nie zastępuje sprawdzenia obwodu.
- W nowych instalacjach czarna żyła bywa jedną z faz w układzie trójfazowym, zwykle jako L2.
- Czarny płaszcz zewnętrzny kabla to nie to samo co czarna żyła wewnątrz przewodu.
- O wyborze przewodu decydują przede wszystkim przekrój, izolacja, miejsce ułożenia i obciążenie, a nie sam kolor.
- W starszych instalacjach kolory mogą być niestandardowe, więc pomiar jest obowiązkowy przed każdą ingerencją.
Jak czytam czarną izolację przewodu w instalacji

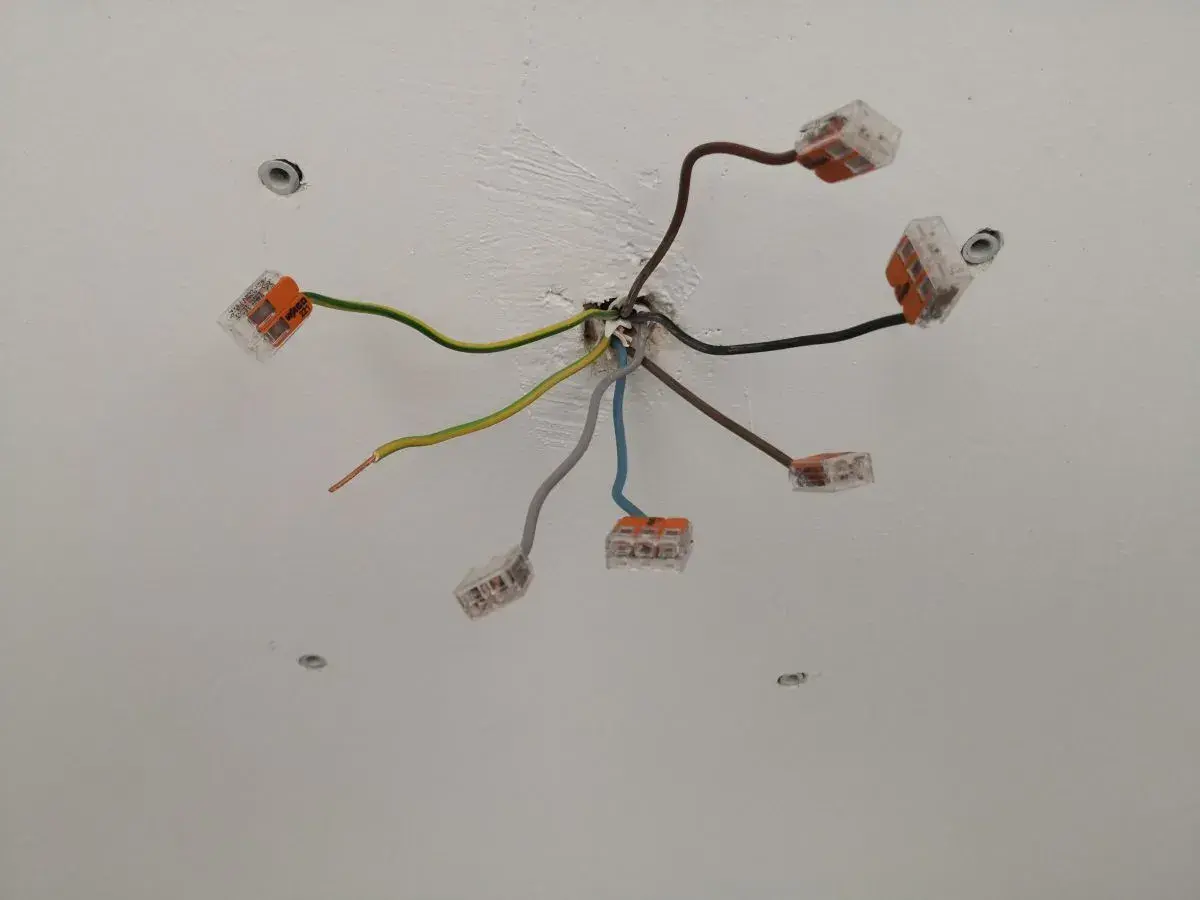

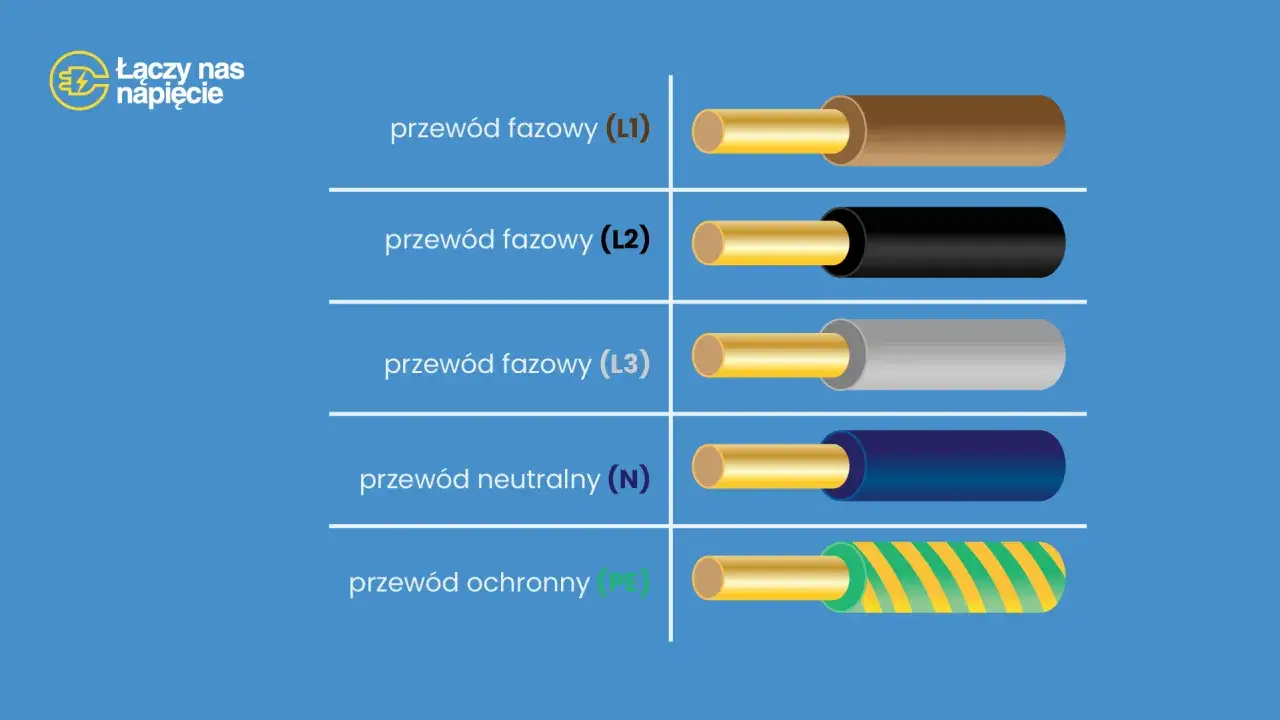

W obecnych instalacjach czarny kolor najczęściej wskazuje na żyłę fazową, czyli przewód roboczy prowadzący napięcie. W praktyce spotyka się go szczególnie w układach trójfazowych, gdzie obok brązowego i szarego tworzy zestaw trzech faz. To ważne rozróżnienie, bo czarny przewód nie jest z definicji przewodem neutralnym ani ochronnym.
Ja zawsze patrzę na kolor jako na wskazówkę, a nie dowód. W starszych budynkach albo po amatorskich przeróbkach ta sama barwa mogła oznaczać coś innego, a czasem instalacja była naprawiana bez zachowania standardów. Dlatego przed podłączeniem liczy się nie tylko kolor, ale też pomiar napięcia, opis obwodu i realna funkcja żyły w schemacie.
Warto też pamiętać o podstawowym podziale barw: niebieski jest zarezerwowany dla przewodu neutralnego, a żółto-zielony dla ochronnego. Czarny nie może więc zastępować tych żył „na skróty”, nawet jeśli ktoś w starym obwodzie próbował tak zrobić. To właśnie od tej zasady zaczyna się bezpieczna interpretacja przewodów, a dalej przechodzę już do tego, gdzie czarna izolacja ma sens w praktyce.
Gdzie taki przewód ma sens w praktyce
Czarny przewód nie jest wyborem przypadkowym. W wielu instalacjach jego zadanie wynika po prostu z układu faz, rodzaju urządzenia albo sposobu prowadzenia obwodu. Najczęściej sprawdza się tam, gdzie trzeba rozróżnić kolejne żyły robocze i zachować czytelność połączeń.
| Zastosowanie | Po co pojawia się czarna żyła | Na co zwracam uwagę |
|---|---|---|
| Instalacja trójfazowa | Jako jedna z faz roboczych, obok brązowej i szarej | Trzeba zachować zgodność oznaczeń w całym obwodzie i przy zaciskach |
| Obwody oświetlenia | Jako przewód fazowy lub przewód sterowany po łączniku | Po zmianach funkcji żyłę trzeba opisać, bo kolor sam nie wystarczy |
| Automatyka i sterowanie | Ułatwia prowadzenie kilku żył roboczych w jednym kablu | Ważne jest oznaczenie końcówek i zgodność ze schematem |
| Obiekty handlowe i usługowe | Pomaga porządkować obwody oświetlenia, monitoringu, rolet czy reklam | Przy rozbudowanych instalacjach dokumentacja jest ważniejsza niż sam kolor |
| Trasy zewnętrzne i kabel z czarnym płaszczem | Ciemna powłoka zewnętrzna często lepiej znosi światło i warunki atmosferyczne | Trzeba sprawdzić, czy producent dopuszcza taki montaż na zewnątrz lub w ziemi |
W lokalach handlowych widzę to szczególnie dobrze: osobne obwody dla oświetlenia ekspozycji, zaplecza, kas czy systemów bezpieczeństwa szybko robią się nieczytelne, jeśli ktoś nie trzyma się porządku kolorów i opisów. Czarna żyła pomaga wtedy utrzymać logikę układu, ale tylko pod warunkiem, że jest częścią dobrze zaprojektowanego schematu. A żeby nie pomylić dwóch różnych rzeczy, trzeba jeszcze odróżnić samą żyłę od całego kabla.
Czarna żyła to co innego niż czarny płaszcz kabla
To jedno z częstszych nieporozumień przy zakupie i opisie przewodów. Czarna izolacja może dotyczyć pojedynczej żyły wewnątrz kabla, ale może też oznaczać czarną powłokę zewnętrzną całego przewodu. Te dwie rzeczy mają zupełnie inne znaczenie praktyczne.
| Element | Co oznacza | Jak to odczytuję | Ryzyko pomyłki |
|---|---|---|---|
| Czarna żyła | Najczęściej przewód roboczy, zwykle fazowy | Sprawdzam jej funkcję w obwodzie, a nie zgaduję po kolorze | Można ją mylnie uznać za neutralną lub sterującą |
| Czarny płaszcz zewnętrzny | Osłona całego kabla, a nie informacja o funkcji żył | Interesuje mnie typ kabla, miejsce montażu i odporność powłoki | Łatwo pomylić barwę z przeznaczeniem całego przewodu |
| Oznaczenie końcówki taśmą lub koszulką | Dodatkowe oznaczenie po zmianie funkcji żyły | Traktuję je jako uzupełnienie, nie zastępstwo schematu | Bez opisu można po czasie stracić czytelność instalacji |
| Czarna żyła w starej instalacji | Może być fazą, ale nie zawsze zgodnie z dzisiejszym układem kolorów | Weryfikuję pomiarem i porównuję z dokumentacją, jeśli istnieje | To największe źródło błędów przy modernizacji |
Najprościej mówiąc: czarna izolacja żyły opisuje funkcję, a czarny płaszcz kabla opisuje raczej jego konstrukcję i odporność na warunki pracy. To rozróżnienie porządkuje cały wybór, bo dopiero potem można sensownie przejść do przekroju, rodzaju izolacji i sposobu ułożenia.
Jak dobrać przewód do obciążenia i warunków montażu
Kolor nie rozwiązuje najważniejszego problemu, czyli tego, czy dany przewód udźwignie obciążenie i warunki pracy. Przy doborze patrzę przede wszystkim na przekrój żyły, rodzaj izolacji, napięcie znamionowe oraz to, czy kabel idzie w ścianie, w rurze, w korycie, czy na zewnątrz. Dopiero na końcu schodzi na dalszy plan sam kolor.
| Typ obwodu | Najczęstszy przekrój w praktyce | Co trzeba sprawdzić dodatkowo |
|---|---|---|
| Oświetlenie | 1,5 mm² | Dobór zabezpieczenia i długość trasy |
| Gniazda ogólnego użytku | 2,5 mm² | Obciążenie, liczba punktów i sposób prowadzenia przewodu |
| Sprzęt o większej mocy | 4 mm² lub więcej | Rzeczywisty pobór prądu i warunki chłodzenia |
| Odbiorniki trójfazowe | Dobór projektowy | Moc urządzenia, długość linii, spadek napięcia i zabezpieczenie |
To są wartości spotykane najczęściej, a nie uniwersalna recepta do każdej instalacji. W praktyce ten sam przekrój może być poprawny w jednym układzie, a zbyt mały w innym, bo wpływają na to m.in. temperatura otoczenia, liczba przewodów w wiązce, sposób ułożenia i długość trasy. Dlatego nie wybieram kabla „na oko” tylko po kolorze, bo kolor nie mówi nic o dopuszczalnym prądzie.
Jeśli przewód ma trafić na zewnątrz, zwracam uwagę na odporność płaszcza na promieniowanie UV i warunki atmosferyczne. W ziemi liczy się z kolei odpowiedni typ kabla i jego powłoka ochronna. W środku budynku częściej wygrywa prostota montażu i zgodność z instalacją podtynkową lub natynkową. Dopiero takie podejście daje sensowny wybór, a nie przypadkową decyzję opartą na barwie.
Najczęstsze błędy przy modernizacji starych obwodów
Stare instalacje potrafią zaskoczyć bardziej niż sam remont. Kolory bywają inne niż dziś, przewody są doprowadzone bez czytelnych opisów, a ktoś wcześniej mógł użyć czarnej żyły do funkcji, której dziś bym tam nie zostawił. Właśnie dlatego modernizacja wymaga większej dyscypliny niż montaż od zera.
- Zakładanie, że czarny zawsze oznacza fazę. To częste, ale niebezpieczne uproszczenie.
- Używanie czarnej żyły jako neutralnej lub ochronnej. Taka praktyka wprowadza chaos i zwiększa ryzyko błędu przy kolejnych pracach.
- Brak ponownego oznaczenia po zmianie funkcji przewodu. Jeśli żyła po przeróbce zaczyna pełnić inną rolę, trzeba ją opisać.
- Mieszanie starych i nowych kolorów bez dokumentacji. Po kilku miesiącach nikt już nie pamięta, co było czym.
- Dobór przewodu wyłącznie po barwie. To jeden z tych skrótów, które najczęściej kończą się źle dobranym przekrojem.
W praktyce zawsze zaczynam od wyłączenia zasilania, potwierdzenia braku napięcia i porównania obwodu z dokumentacją, jeśli istnieje. Gdy jej nie ma, trzeba polegać na pomiarze i logicznym odtworzeniu układu. To może wydawać się wolniejsze, ale przy instalacji elektrycznej oszczędność czasu bywa najdroższym błędem. Z tego powodu warto też od razu zadbać o to, żeby po montażu instalacja była czytelna dla kolejnej osoby.
Co zostawić po montażu, żeby instalacja była czytelna na lata
Najlepsza instalacja to nie tylko taka, która działa po podłączeniu, ale też taka, którą da się rozsądnie serwisować po kilku latach. Ja zawsze staram się zostawić po sobie porządek: opisy, etykiety, schemat i jasny podział obwodów. Wtedy czarna żyła nie staje się zagadką, tylko elementem dobrze opisanej całości.
- Opisuję funkcję każdej żyły w rozdzielnicy lub puszce, jeśli coś nie wynika jasno z koloru.
- Aktualizuję schemat obwodu po każdej zmianie.
- Nie zostawiam przewodów bez oznaczeń po zamianie funkcji.
- Sprawdzam zgodność połączeń pomiarowo, a nie wyłącznie „na oko”.
- Przy rozbudowanych obiektach, takich jak sklepy czy biura, trzymam jeden system oznaczeń w całym budynku.
Jeśli potraktujesz kolor jako część większego systemu, a nie jako jedyną informację o przewodzie, instalacja będzie bezpieczniejsza i łatwiejsza w utrzymaniu. W praktyce to właśnie porządek w oznaczeniach, dokumentacji i doborze parametrów daje największą różnicę, nie sam czarny kolor izolacji.
