Kondensator wygląda niepozornie, ale w praktyce decyduje o stabilności zasilania, jakości sygnału i bezpieczeństwie pracy całego układu. To właśnie dlatego jego rola pojawia się zarówno w małej elektronice, jak i w instalacjach elektrycznych w sklepach, lokalach usługowych czy zapleczach technicznych. W tym tekście pokazuję, jakie jest zastosowanie kondensatora, gdzie naprawdę się go używa i na co zwrócić uwagę przy doborze.
Najważniejsze rzeczy, które warto zapamiętać
- Kondensator magazynuje ładunek, ale najczęściej pracuje jako filtr, bufor energii albo element kompensujący.
- W elektronice odpowiada za odsprzęganie zasilania, wygładzanie napięcia, sprzęganie sygnałów i układy czasowe.
- W instalacjach elektrycznych pomaga przy kompensacji mocy biernej, rozruchu silników i tłumieniu zakłóceń.
- Dobór zależy nie tylko od pojemności, ale też od napięcia znamionowego, ESR, temperatury i rodzaju obciążenia.
- Zły typ kondensatora albo błędny montaż potrafią pogorszyć stabilność całego układu zamiast ją poprawić.
Co robi kondensator i dlaczego ma tyle zastosowań

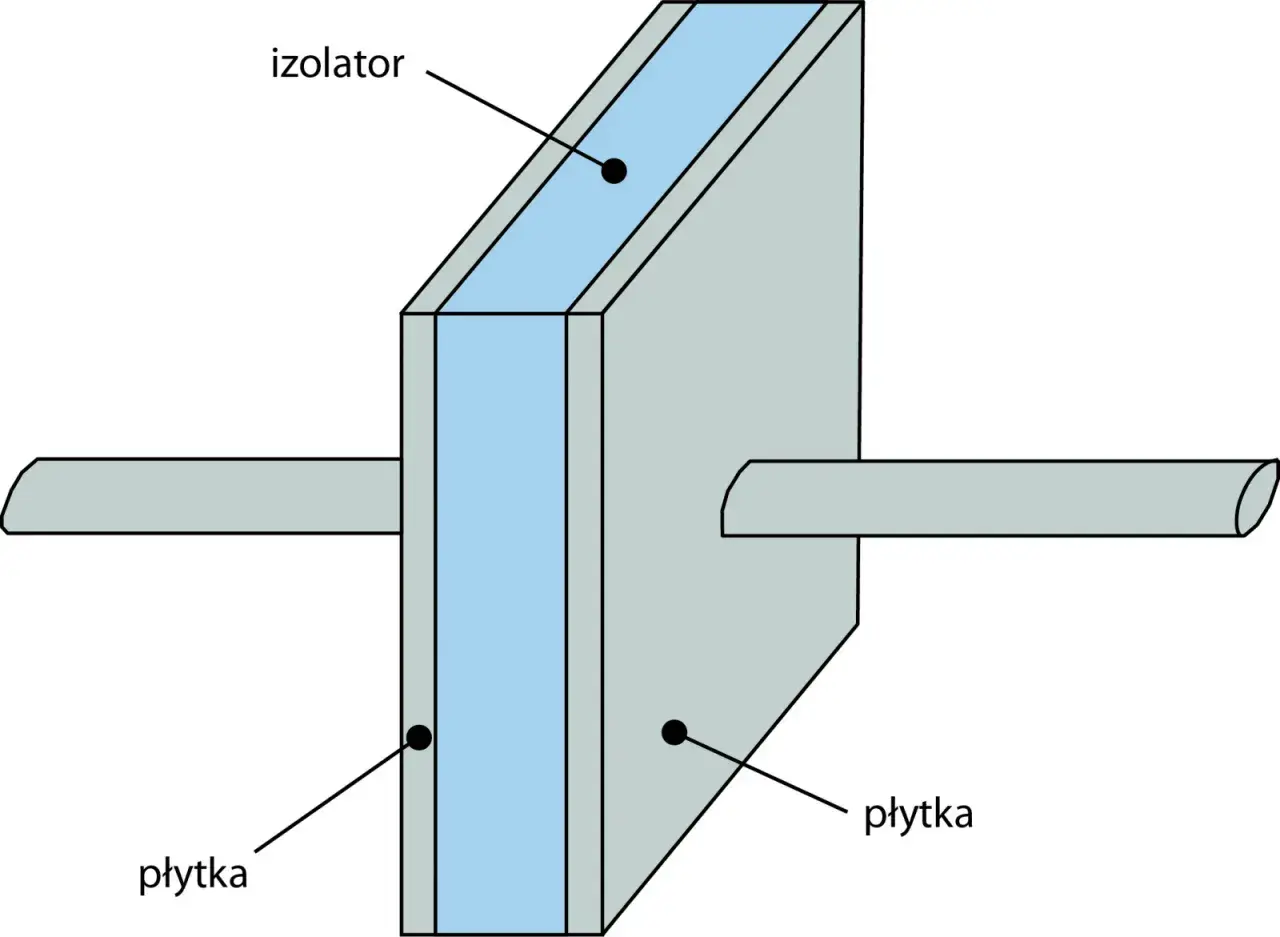

Najprościej mówiąc, kondensator gromadzi energię w polu elektrycznym i oddaje ją wtedy, gdy układ tego potrzebuje. To ważne, bo nie reaguje na sygnał tak samo jak rezystor czy cewka: inaczej zachowuje się dla prądu stałego, a inaczej dla zmiennego. W praktyce oznacza to, że potrafi tłumić zakłócenia, wygładzać napięcie i stabilizować pracę odbiorników.
Ja patrzę na kondensator jak na bardzo mały magazyn energii z dość szybkim refleksem. Gdy napięcie spada, oddaje ładunek; gdy rośnie, przyjmuje go z powrotem. Im wyższa częstotliwość zmian, tym łatwiej wykorzystać tę cechę do filtrowania. Dlatego jeden element może pełnić kilka funkcji naraz, ale tylko wtedy, gdy jest dobrany do konkretnego zadania.
To właśnie ta elastyczność sprawia, że kondensator pojawia się w tak różnych miejscach. W elektronice dba o czystość zasilania, a w instalacjach elektrycznych wspiera pracę całych obwodów i urządzeń. Z tego przechodzę do najczęstszych, najbardziej praktycznych zastosowań.
Najczęstsze zastosowania w elektronice
W układach elektronicznych kondensator prawie nigdy nie jest „ozdobą schematu”. Zwykle rozwiązuje konkretny problem: skok napięcia, szum, tętnienia po prostowaniu albo zbyt wolną reakcję zasilania. W praktyce najczęściej spotykam pięć funkcji, które warto rozumieć bez technicznego żargonu.
| Funkcja | Co robi w układzie | Na co zwrócić uwagę |
|---|---|---|
| Odsprzęganie zasilania | Przytrzymuje lokalnie energię przy układach scalonych i zmniejsza spadki napięcia przy nagłych zmianach poboru prądu. | Liczy się krótka ścieżka do pinów zasilania i mały ESL, czyli równoważna indukcyjność szeregowa. |
| Wygładzanie napięcia | Po prostowaniu sieci ogranicza tętnienia i „wyrównuje” napięcie stałe. | Tu często pracują większe pojemności, zwykle elektrolityczne. |
| Sprzęganie sygnału | Przepuszcza składową zmienną, a odcina składową stałą między stopniami wzmacniacza lub czujnika. | Trzeba dobrać pojemność tak, by nie ucinać niskich częstotliwości. |
| Filtrowanie | Pomaga wyciąć szum, zakłócenia radiowe i niepożądane składowe sygnału. | W praktyce liczy się nie tylko pojemność, ale też ESR i ESL. |
| Układy czasowe i rezonansowe | Współpracuje z rezystorem albo cewką, wyznaczając opóźnienie, częstotliwość pracy lub pasmo. | To obszar, gdzie małe zmiany wartości potrafią dać zauważalny efekt. |

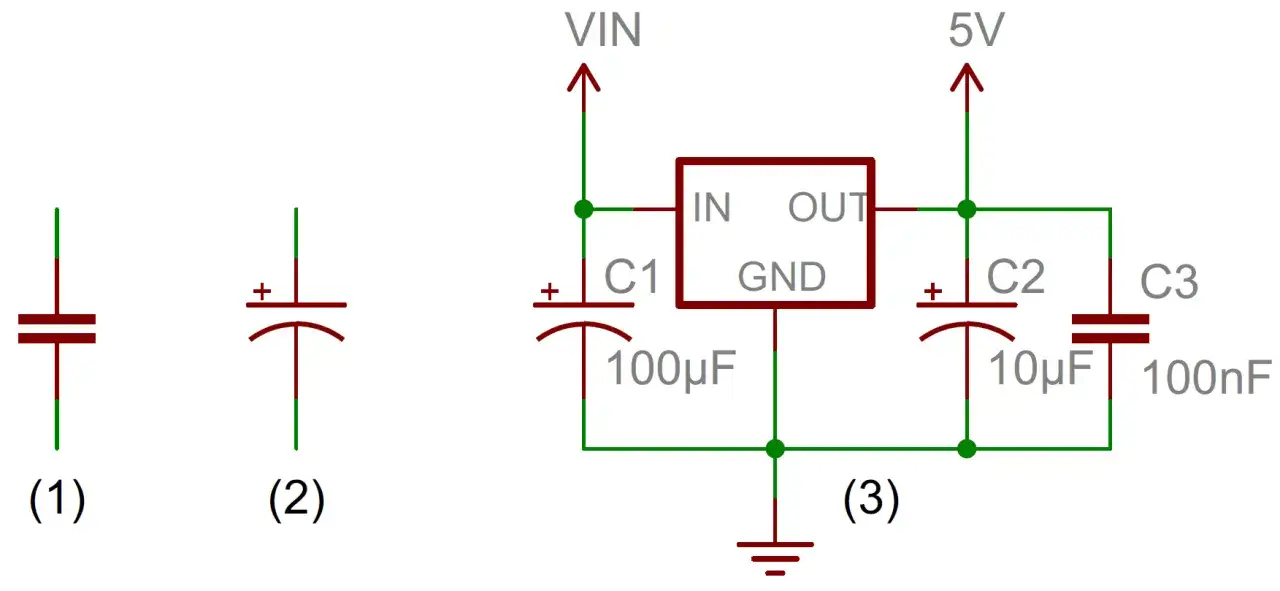

Przy odsprzęganiu układów cyfrowych często stosuje się mały kondensator rzędu 100 nF bardzo blisko układu scalonego, a obok niego dodatkowy kondensator w zakresie 1-10 µF jako lokalny zapas energii. To nie jest uniwersalna recepta na każdy projekt, ale dobry punkt startu. Właśnie takie detale odróżniają układ działający stabilnie od takiego, który losowo się resetuje albo łapie zakłócenia.
Warto też pamiętać, że kondensatory nie działają magicznie. Jeżeli ścieżki na płytce są zbyt długie, a masa poprowadzona niechlujnie, nawet dobry element nie zdąży zareagować tak, jak powinien. To prowadzi prosto do pytania, gdzie kondensator ma sens poza samą płytką elektroniczną.
Gdzie spotkasz go w instalacjach elektrycznych i w sklepie
W instalacjach elektrycznych kondensator pracuje częściej niż wielu osobom się wydaje. W obiektach handlowych widzę go szczególnie tam, gdzie działają silniki, zasilacze impulsowe, oświetlenie LED i układy automatyki. To są właśnie miejsca, w których stabilność instalacji przekłada się na komfort pracy i koszty eksploatacji.
Najważniejsze zastosowania w instalacjach to przede wszystkim kompensacja mocy biernej, rozruch silników jednofazowych oraz tłumienie zakłóceń w urządzeniach łączonych z siecią. Moc bierna to energia krążąca między siecią a odbiornikiem, która nie zamienia się bezpośrednio w pracę użyteczną, ale obciąża instalację. W praktyce odpowiednio dobrana bateria kondensatorów może ograniczyć niepotrzebny prąd w przewodach i poprawić warunki pracy rozdzielni.
W sklepie albo markecie takie elementy najczęściej pracują przy chłodnictwie, wentylacji, klimatyzacji i oświetleniu. Jeśli instalacja zasila dużo napędów lub dużą liczbę zasilaczy LED, sama kompensacja „na oko” zwykle nie wystarcza. Najpierw robi się pomiar, potem dobiera rozwiązanie, bo w obiektach z elektroniką i falownikami źle dobrana bateria kondensatorów potrafi wprowadzić więcej problemów niż korzyści.
Przy silnikach jednofazowych kondensator bywa elementem rozruchowym albo roboczym. W pierwszym przypadku pomaga ruszyć wirnik, w drugim wspiera pracę silnika po starcie. To ważne rozróżnienie, bo kondensator rozruchowy pracuje krótko i nie powinien być traktowany jak element do pracy ciągłej. Jeśli się to pomyli, awaria przychodzi szybciej, niż większość osób zakłada.
Do tego dochodzi jeszcze tłumienie przepięć i zakłóceń przy przełączaniu obciążeń. W praktyce oznacza to ochronę styków, przekaźników, opraw i części elektroniki sterującej. To właśnie dlatego w instalacjach sklepowych kondensator często nie jest osobnym „bohaterem”, tylko cichym elementem, który podtrzymuje stabilność całego systemu. Skoro wiadomo już, gdzie pracuje, warto przejść do doboru właściwego typu.
Jak dobrać typ do zadania
Tu najłatwiej popełnić błąd, bo kondensator kondensatorowi nierówny. Inny typ sprawdzi się przy szybkim filtrowaniu zakłóceń na płytce, inny przy wygładzaniu zasilacza, a jeszcze inny przy kompensacji mocy biernej w rozdzielni. Ja zwykle zaczynam od pytania: czy chodzi o częstotliwość, energię, czy o pracę w sieci 230/400 V?
| Typ | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Ceramiczny MLCC | Odsprzęganie, filtracja wysokich częstotliwości, małe układy cyfrowe | Mały, szybki, niski ESR | Nie każda dielektryka dobrze znosi dużą zmianę napięcia i temperatury |
| Elektrolityczny | Wygładzanie zasilania, magazyn energii w zasilaczach | Duża pojemność, dobry do niskich częstotliwości | Ma polaryzację, starzeje się i gorzej znosi temperaturę |
| Foliowy | Sprzęganie sygnału, układy audio, snubbery, praca AC | Stabilny, trwały, dobrze znosi pracę impulsową | Zwykle większy od ceramicznego |
| Rozruchowy | Silniki jednofazowe | Wysoki prąd chwilowy, pomaga przy starcie | Nie do pracy ciągłej, trzeba pilnować czasu i temperatury |
| Do kompensacji mocy biernej | Rozdzielnie, instalacje z obciążeniami indukcyjnymi | Pomaga odciążyć sieć i poprawić cos φ, czyli współczynnik mocy | Wymaga pomiaru, a przy harmonicznych często także dławików |
W praktyce patrzę też na trzy parametry, które często są ważniejsze od samej pojemności: napięcie znamionowe, ESR i temperatura pracy. ESR, czyli równoważna rezystancja szeregowa, mówi wprost o stratach i nagrzewaniu. Jeśli jest za wysoka, kondensator nie tylko działa słabiej, ale też szybciej się zużywa.
To prowadzi do prostego wniosku: najlepszy kondensator to nie ten z największą pojemnością, tylko ten, który pasuje do konkretnego zadania i warunków pracy. A skoro tak, trzeba jeszcze zobaczyć, gdzie użytkownicy najczęściej popełniają błędy.
Najczęstsze błędy przy doborze i montażu
Najczęściej widzę te same potknięcia. Są banalne, ale właśnie dlatego potrafią kosztować najwięcej czasu.
- Mylenie kondensatora rozruchowego z roboczym - element przeznaczony do krótkiej pracy nie wytrzyma pracy ciągłej.
- Zbyt niskie napięcie znamionowe - kondensator pracujący „na granicy” szybciej się grzeje i traci parametry.
- Odwrócona polaryzacja - dotyczy głównie kondensatorów elektrolitycznych i bywa przyczyną natychmiastowej awarii.
- Za długie przewody przy odsprzęganiu - w wysokich częstotliwościach indukcyjność przewodów psuje cały efekt.
- Brak rozładowania po odłączeniu zasilania - kondensator potrafi trzymać niebezpieczny ładunek jeszcze długo po wyłączeniu układu.
- Dobór bez pomiaru w instalacji - szczególnie przy kompensacji mocy biernej i przy dużej liczbie zasilaczy impulsowych.
W obiektach handlowych warto też uważać na harmoniczne, czyli zniekształcenia prądu generowane przez LED-y, UPS-y i elektronikę sterującą. Sama bateria kondensatorów nie zawsze rozwiązuje problem, a czasem wymaga dołożenia dławików lub innego sposobu korekcji. To nie jest detal dla perfekcjonistów, tylko realny warunek, żeby instalacja działała przewidywalnie.
Jeśli chcesz uniknąć awarii, patrz nie tylko na schemat, ale też na środowisko pracy: temperaturę, obciążenie, czas działania i jakość zasilania. Z tego przechodzę do ostatniej rzeczy, która w praktyce robi dużą różnicę: kiedy kondensator naprawdę pomaga, a kiedy nie jest właściwą odpowiedzią.
Kiedy kondensator rozwiązuje problem, a kiedy tylko go przesuwa
Kondensator jest skuteczny wtedy, gdy problem wynika z chwilowych zmian napięcia, zakłóceń, potrzeby przesunięcia fazy albo magazynowania energii. Dlatego świetnie sprawdza się przy resetujących się układach, migających zasilaczach, hałaśliwych sygnałach audio czy przy obciążeniach indukcyjnych w instalacji. W takich sytuacjach potrafi dać szybki i bardzo odczuwalny efekt.
Nie naprawi jednak złych połączeń, przeciążonych obwodów, źle dobranych zabezpieczeń, problemów z przewodem neutralnym ani wadliwego sterownika LED. Jeśli urządzenie przegrzewa się, wyłącza losowo albo pobiera zbyt duży prąd, trzeba szukać przyczyny głębiej. Kondensator może pomóc, ale nie zastąpi diagnozy.
Moje podejście jest proste: najpierw mierzę, potem dobieram element, a dopiero na końcu montuję rozwiązanie. Przy elektronice to oszczędza czas projektowania, a przy instalacjach elektrycznych chroni przed kosztowną poprawką. Jeśli spojrzysz na kondensator w ten sposób, przestanie być „małym dodatkiem”, a stanie się jednym z podstawowych narzędzi do stabilizacji całego systemu.
