Gniazdo RJ45 - jak podłączyć je poprawnie krok po kroku?

Gustaw Wojciechowski .

8 sierpnia 2026

Instrukcja: jak podłączyć gniazdo RJ45. Zaciskanie wtyczki kabla sieciowego za pomocą narzędzia.

Podłączenie gniazda RJ45 nie jest trudne, ale wymaga porządku, właściwego standardu i odrobiny cierpliwości. Najczęściej problemem nie jest samo wpięcie żył, tylko pomylenie par, zbyt mocne rozkręcenie skrętki albo zły dobór modułu do kabla. Poniżej pokazuję, jak przygotować materiał, jak zarobić gniazdo krok po kroku i jak sprawdzić, czy instalacja rzeczywiście działa tak, jak powinna.

Najkrótsza droga do poprawnego montażu

  • Wybierz jeden standard okablowania, najlepiej taki sam w całej instalacji, i trzymaj się go od początku do końca.
  • Do gniazda ściennego stosuj kabel instalacyjny, zwykle jednożyłowy, a nie gotowy patchcord.
  • Nie rozkręcaj par dłużej niż to konieczne, bo właśnie to najczęściej psuje parametry toru.
  • W module RJ45 trzymaj się oznaczeń kolorystycznych nadrukowanych przez producenta, nie pamięci wzrokowej.
  • Po zarobieniu zawsze zrób test ciągłości i kolejności żył, zanim zamkniesz puszkę.
  • W ekranowanych torach wszystkie elementy muszą być spójne, inaczej ekran nie da realnej korzyści.

Zacznij od właściwego gniazda i kabla

W praktyce mówię o gnieździe sieciowym RJ45, choć technicznie chodzi o złącze 8P8C. To ważne rozróżnienie, ale dla użytkownika najistotniejsze jest co innego: gniazdo, kabel i reszta toru muszą być dobrane jako zestaw. Jeśli do instalacji stałej w ścianie trafia przewód instalacyjny, a nie elastyczny patchcord, montaż jest pewniejszy i łatwiej utrzymać parametry łącza.

Element Co wybrać Dlaczego to ma znaczenie
Kategoria toru Cat 6 jako rozsądne minimum, Cat 6A gdy chcesz większy zapas To cały tor decyduje o jakości, nie sam napis na obudowie gniazda
Typ kabla Solid, czyli przewód jednożyłowy do instalacji stałej Łatwiej go poprawnie zarobić i stabilniej siedzi w zaciskach IDC
Ekranowanie UTP do typowych wnętrz, STP lub FTP tylko przy spójnym ekranowaniu całego toru Ekran działa sensownie dopiero wtedy, gdy wszystkie elementy są z nim zgodne
Osprzęt Keystone albo mechanizm modułowy do ramki i puszki To wygodny standard, który ułatwia montaż i ewentualną wymianę

Ja przy nowych punktach najczęściej wybieram Cat 6, bo daje dobry balans między ceną a zapasem. Cat 5e nadal bywa wystarczający w prostych zastosowaniach, ale przy nowej instalacji nie widzę sensu zaniżać standardu. Jeśli sieć ma pracować w sklepie, biurze albo przy kamerach i punktach Wi-Fi, lepiej od razu myśleć o solidnym torze, bo później poprawki są zawsze droższe niż rozsądny wybór na starcie. Kiedy ten wybór jest już zrobiony, można przejść do narzędzi.

Jakie narzędzia i materiały przygotować

Do takiej pracy nie potrzebuję wielkiego zestawu, ale kilka rzeczy naprawdę robi różnicę. Najważniejsze jest to, żeby nie improwizować nożykiem do tapet, bo przy kablach sieciowych łatwo uszkodzić izolację żył albo zbyt mocno naciąć płaszcz zewnętrzny.

  • ściągacz izolacji lub ostre narzędzie do zdjęcia płaszcza zewnętrznego,
  • narzędzie LSA/IDC albo moduł beznarzędziowy, jeśli producent taki przewidział,
  • tester okablowania RJ45 z funkcją wire map,
  • śrubokręt, jeśli mechanizm jest skręcany w ramce lub puszce,
  • marker i etykiety do opisania punktu,
  • sam moduł RJ45, ramka, puszka i kabel instalacyjny.

Ważny szczegół: w gnieździe ściennym nie zdejmuję izolacji z pojedynczych żył. Zacisk IDC ma przebić izolację sam. To właśnie dlatego nie warto używać przypadkowych narzędzi, bo przy poprawnym montażu liczy się precyzja, a nie siła. Jeżeli pracujesz na wersji ekranowanej, sprawdź też, czy metalowe części modułu i osprzętu rzeczywiście tworzą spójny tor ekranu. Dopiero wtedy sens ma cały ten wysiłek przy doborze komponentów.

Gdy narzędzia są przygotowane, najważniejszy staje się sam porządek pracy, czyli kolejność czynności przy podłączaniu żył.

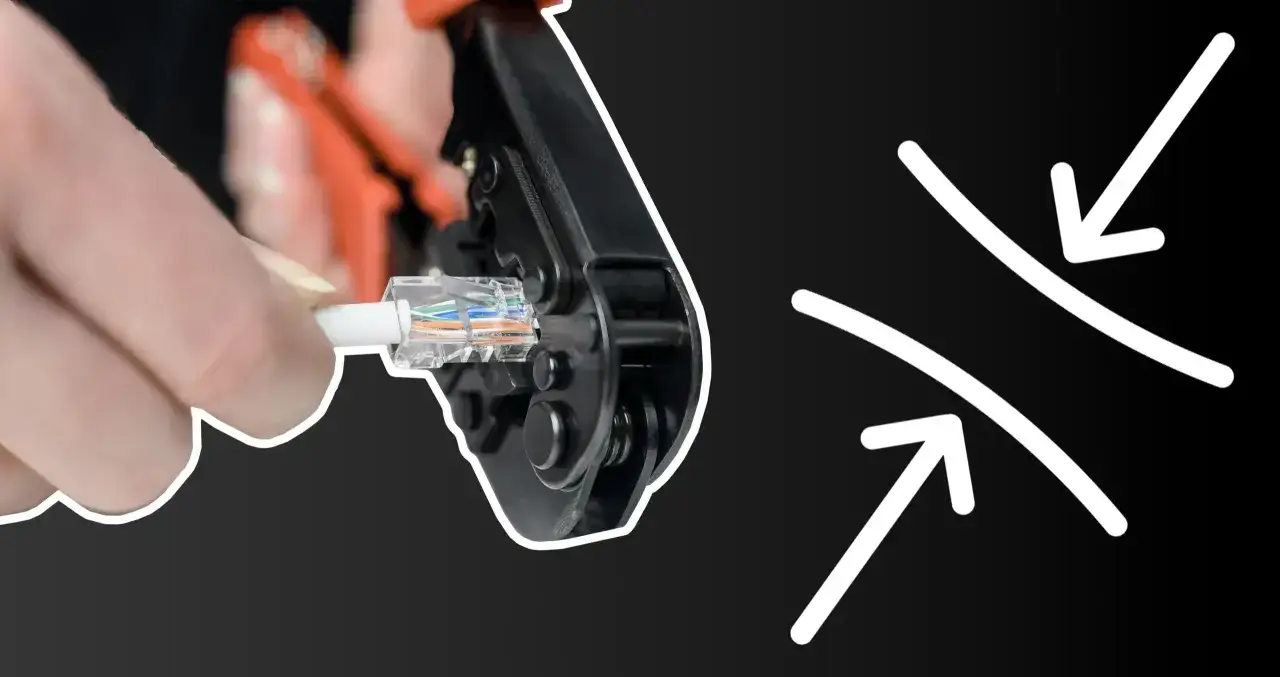

Zaciskarka do kabli sieciowych przygotowuje gniazdo RJ45. Dowiedz się, jak podłączyć kabel.

Jak podłączyć gniazdo RJ45 krok po kroku

  1. Odłącz drugi koniec kabla od aktywnego urządzenia, jeśli pracujesz na istniejącym torze. Przy nowej instalacji po prostu upewnij się, że kabel jest oznaczony i ma wystarczający zapas długości.
  2. Zdejmij tylko tyle płaszcza zewnętrznego, ile potrzeba do wygodnego ułożenia par. Zwykle wystarcza kilka centymetrów, ale nie rozplataj żył dalej, niż musisz.
  3. Rozdziel pary minimalnie. Staraj się nie przekraczać około 13 mm rozkręcenia, bo właśnie tutaj najłatwiej pogorszyć parametry transmisji.
  4. Ułóż przewody zgodnie z nadrukiem na module. Nie kieruj się wyłącznie pamięcią, bo różni producenci pokazują kolejność od innej strony obudowy.
  5. Wciśnij żyły w zaciski IDC lub zamknij mechanizm beznarzędziowy tak, aby każdy przewód trafił w swoje miejsce. Nadmiar izolacji i końcówki żył powinny zostać odcięte zgodnie z konstrukcją gniazda.
  6. Zabezpiecz przewód w odciążeniu, żeby nie ciągnął za styki po zamknięciu puszki. To drobiazg, ale robi różnicę po kilku miesiącach użytkowania.
  7. Załóż ramkę, zamknij puszkę i dopiero wtedy przejdź do testu. Jeśli coś ma być poprawiane, znacznie łatwiej zrobić to od razu niż po wkręceniu wszystkiego w ścianę.

Jeżeli gniazdo jest ekranowane, dopilnuj także ciągłości metalowych elementów i poprawnego kontaktu ekranu z osprzętem. W praktyce to właśnie brak spójności między kablem, modułem i puszką potrafi zepsuć efekt, mimo że na pierwszy rzut oka montaż wygląda dobrze. Następny krok to wybór właściwego układu kolorów, bo tu pojawia się najwięcej nieporozumień.

T568A czy T568B i jak nie pomylić par

Wybór między T568A i T568B jest prostszy, niż się wydaje. Różnica sprowadza się do zamiany par pomarańczowej i zielonej, a parametry transmisyjne pozostają takie same. Ja zawsze powtarzam jedną zasadę: wybierz jeden standard i stosuj go konsekwentnie w całej instalacji.

Pin T568A T568B
1 biało-zielony biało-pomarańczowy
2 zielony pomarańczowy
3 biało-pomarańczowy biało-zielony
4 niebieski niebieski
5 biało-niebieski biało-niebieski
6 pomarańczowy zielony
7 biało-brązowy biało-brązowy
8 brązowy brązowy

W nowej instalacji najważniejsza jest spójność. Jeśli dziś zarabiasz gniazda w jednym standardzie, trzymaj go też w panelu krosowym i w pozostałych punktach. Mieszanie A i B w obrębie jednego toru prawie zawsze kończy się zamieszaniem przy serwisie, nawet jeśli chwilowo sieć jeszcze działa. Crossover zostawiam do specyficznych zastosowań, nie do gniazd w ścianie. Kiedy standard jest już ustalony, pozostaje sprawdzić, czy montaż rzeczywiście trzyma parametry.

Najczęstsze błędy i jak je wyłapać przed zamknięciem puszki

Co psuje gniazdo najczęściej

  • zbyt długie rozkręcenie par,
  • pomylenie białych żył w parach, zwłaszcza biało-zielonej z biało-pomarańczową,
  • niedociśnięcie jednej żyły w zacisku IDC,
  • zbyt ciasny łuk kabla za puszką,
  • mieszanie osprzętu ekranowanego i nieekranowanego bez spójnego projektu,
  • brak opisu punktu po montażu.

Przeczytaj również: Oświetlenie i gniazda na jednym obwodzie - Czy można je łączyć?

Jak testuję gotowy tor

Najprostszy tester pokaże mi, czy wszystkie żyły mają ciągłość i czy kolejność jest prawidłowa. To minimum, którego nie pomijam nawet przy małej robocie. Jeśli tester sygnalizuje split pair, czyli zamienione przewody z różnych par, gniazdo może wyglądać poprawnie, ale transmisja będzie sprawiała kłopoty. Przy punktach, które mają obsługiwać kasę, terminal, kamerę lub punkt dostępowy, taki błąd szybko wychodzi w praktyce jako niestabilność albo spadki prędkości.

W bardziej wymagających instalacjach, zwłaszcza gdy ktoś chce mieć formalny odbiór toru, zwykły test ciągłości to za mało. Wtedy przydaje się certyfikacja, bo ona sprawdza nie tylko połączenie, ale też to, czy tor spełnia założoną kategorię. Do domowego gniazda zwykle wystarczy tester wire map, ale do instalacji firmowej wolę nie oszczędzać na weryfikacji. Po takim sprawdzeniu można zamknąć puszkę z dużo większą pewnością.

Po montażu zadbaj o rzeczy, które oszczędzają czas później

  • Oznacz gniazdo i odpowiadający mu port w patch panelu tym samym numerem.
  • Zrób zdjęcie wnętrza puszki przed zamknięciem, jeśli instalacja jest większa niż jeden punkt.
  • Przy punktach dla sklepu, biura albo zaplecza zostaw sensowny zapas kabla, ale bez wciskania wszystkiego na siłę.
  • Jeśli tor ma zasilać urządzenia PoE, kamery lub punkty Wi-Fi, wybieraj osprzęt o zapasie jakości, a nie najtańszy możliwy.

W małym sklepie, gdzie gniazda obsługują terminal, komputer, kasę lub access point, porządek w oznaczeniach oszczędza więcej czasu niż sam montaż. Gdy po kilku miesiącach trzeba znaleźć konkretny punkt, numeracja i czytelne etykiety są ważniejsze niż pamięć osoby, która instalację robiła. Jeśli podejdziesz do tematu spokojnie, z dobrym standardem i testem na końcu, gniazdo RJ45 będzie działało przewidywalnie, a nie tylko do momentu pierwszego problemu.

FAQ - Najczęstsze pytania

Do instalacji stałej najlepiej użyć kabla instalacyjnego typu solid, czyli jednożyłowego, a nie patchcordu. W artykule jako rozsądne minimum wskazano Cat 6, a przy większym zapasie Cat 6A. W typowych wnętrzach polecane jest UTP, a ekranowane STP lub FTP tylko wtedy, gdy cały tor jest spójny. Najwygodniejszy jest też keystone albo mechanizm modułowy do ramki i puszki.
Przy zarabianiu gniazda warto rozkręcić pary tylko minimalnie. Autor zaleca nie przekraczać około 13 mm, bo właśnie zbyt długie rozplatanie najczęściej pogarsza parametry transmisji. Im mniej rozkręcenia, tym mniejsze ryzyko problemów z linkiem.
T568A i T568B różnią się tylko zamianą par pomarańczowej i zielonej, a parametry transmisyjne pozostają takie same. Najważniejsze jest wybranie jednego standardu i trzymanie go w całej instalacji, także w patch panelu. Mieszanie obu wersji utrudnia późniejszy serwis i prowadzi do chaosu przy diagnostyce.
Po zarobieniu gniazda najlepiej sprawdzić je testerem okablowania RJ45 z funkcją wire map. Taki test pokaże ciągłość i kolejność żył oraz wyłapie split pair, czyli zamienione przewody z różnych par. W instalacjach bardziej wymagających przydaje się też certyfikacja toru.
Ekran ma sens tylko wtedy, gdy cały tor jest spójny: kabel, moduł i osprzęt muszą być zgodne z ekranowaniem. Jeśli któryś element jest nieekranowany, korzyść z metalowych części praktycznie znika. W artykule podkreślono też, że trzeba zadbać o ciągłość kontaktu ekranu z osprzętem.
