Czujnik ruchu potrafi uprościć codzienne korzystanie ze światła w korytarzu, garażu, sklepie albo na zapleczu, ale tylko wtedy, gdy instalacja jest zrobiona logicznie. Najwięcej problemów wynika nie z samej czujki, lecz z pomylenia przewodów, złego doboru modelu albo montażu w miejscu, które zakłóca detekcję. Poniżej pokazuję schemat podłączenia, praktyczne warianty i ustawienia, które decydują o tym, czy całość działa stabilnie.
Najpierw trzeba dobrze rozpoznać zaciski, a dopiero potem ustawiać czułość
- W typowym układzie faza trafia na L, neutralny na N, a wyjście L' zasila lampę.
- Przewód ochronny PE zwykle omija czujnik i idzie bezpośrednio do oprawy.
- Wiele modeli pracuje najlepiej na wysokości około 2,2-4 m, ale to zależy od konstrukcji i miejsca montażu.
- Modele 2-przewodowe są wygodne tam, gdzie brakuje neutralnego w puszce, lecz częściej sprawiają kłopoty z LED-ami.
- Po uruchomieniu warto dać czujce około 30 sekund na start i testować ją przy maksymalnym progu światła.
- Najczęstszy błąd to mylenie przewodu zasilającego z przewodem wyjściowym do lampy.

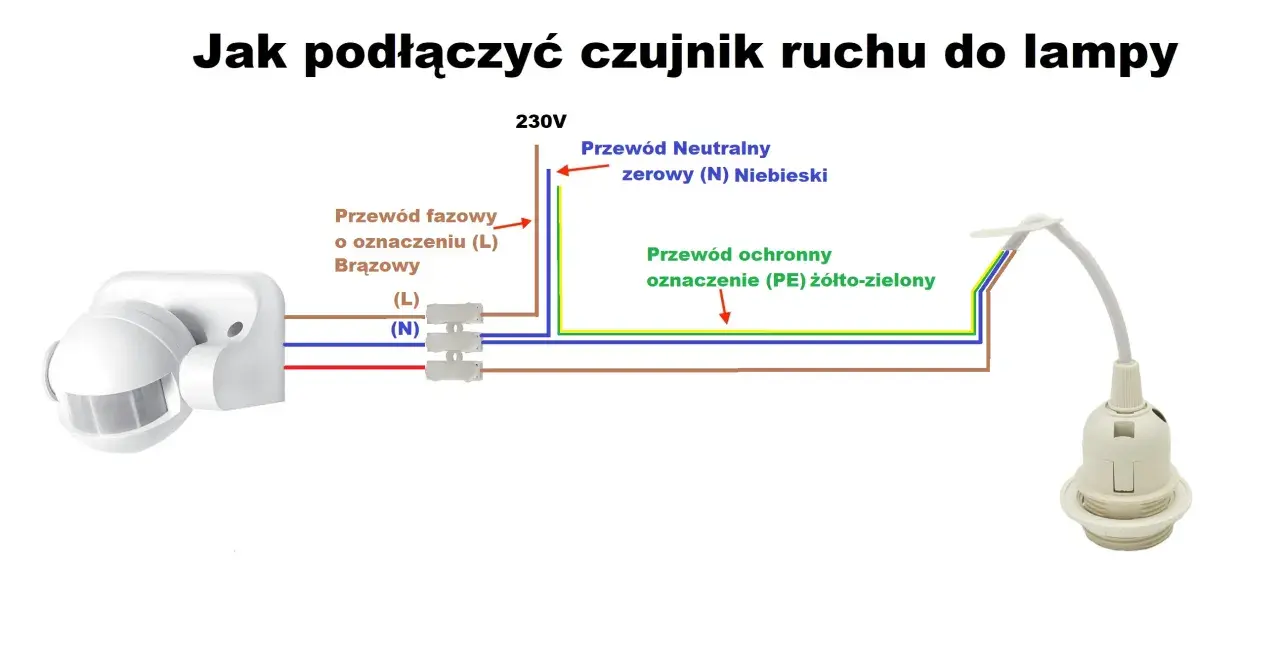

Jak wygląda podstawowy schemat podłączenia
W klasycznej czujce PIR, czyli pasywnej czujce podczerwieni, układ jest zwykle prosty i bardzo podobny między producentami. Ja patrzę przede wszystkim na trzy zaciski: L to faza zasilająca czujnik, N to neutralny, a L' oznacza wyjście fazowe na lampę. To właśnie ten schemat najczęściej rozwiązuje temat podłączenia bez zbędnego kombinowania.
Warto zapamiętać jedną rzecz: przewód ochronny PE nie przechodzi przez czujnik. Jeśli oprawa go wymaga, prowadzisz go bezpośrednio do lampy. Czujka steruje tylko fazą, nie „przecina” ochrony. To ma znaczenie zwłaszcza przy metalowych oprawach i oświetleniu montowanym w obiektach użytkowych.
| Zacisk | Funkcja | Gdzie podłączyć |
|---|---|---|
| L | Zasilanie czujnika | Faza z instalacji 230 V |
| N | Neutralny | Neutralny zasilania i neutralny lampy |
| L' | Wyjście sterowane | Faza do odbiornika, najczęściej do lampy |
| PE | Ochrona przeciwporażeniowa | Bezpośrednio do oprawy, z pominięciem czujki |
Jeśli model ma inne oznaczenia, na przykład OUT albo LOAD, logika zwykle pozostaje taka sama: jedno wejście zasilania, jedno wyjście na lampę. W praktyce schemat podłączenia czujnika ruchu sprowadza się do jednego pytania: który przewód zasila czujkę, a który jest przez nią załączany. Gdy to jest jasne, reszta robi się dużo prostsza.
Podłączenie krok po kroku bez zgadywania
Ja zaczynam zawsze od odłączenia zasilania i sprawdzenia miernikiem, czy na przewodach rzeczywiście nie ma napięcia. Same kolory przewodów pomagają, ale nie wystarczają, zwłaszcza w starszych instalacjach. Brązowy zwykle oznacza fazę, niebieski neutralny, a żółto-zielony ochronny, jednak w praktyce trzeba to potwierdzić pomiarem, a nie domysłem.
- Wyłącz odpowiedni bezpiecznik albo rozłącz obwód główny.
- Sprawdź brak napięcia miernikiem lub próbnikiem o odpowiedniej jakości.
- Przygotuj przewody i zdejmij izolację tylko na tyle, ile zaleca producent, zwykle kilka milimetrów więcej niż samo wejście zacisku.
- Podłącz fazę zasilania do L czujnika.
- Połącz neutralny zasilania z N czujnika i z neutralnym lampy.
- Wyjście L' połącz z przewodem fazowym odbiornika, czyli lampy.
- Jeśli oprawa wymaga ochrony, podłącz PE bezpośrednio do lampy.
- Dokręć zaciski, zamknij obudowę i upewnij się, że żaden odcinek miedzi nie wystaje poza złączkę.
- Włącz zasilanie i poczekaj, aż czujka zakończy inicjalizację.
- Ustaw parametry pracy i wykonaj test ruchu.
W wielu modelach po podaniu zasilania czujnik potrzebuje około 30 sekund, zanim zacznie pracować normalnie. To ważne, bo ktoś często testuje instalację od razu po włączeniu i uznaje ją za niesprawną, choć urządzenie po prostu jeszcze się uruchamia. Jeśli lampa nie reaguje od razu, ja najpierw sprawdzam połączenia, a dopiero potem samą czujkę.
Jakie warianty instalacji spotyka się najczęściej
Nie każdy montaż wygląda identycznie. W praktyce najczęściej spotykam kilka układów, które różnią się liczbą przewodów i tym, jak bardzo są odporne na problemy z LED-ami. To ważne, bo ten sam czujnik może działać świetnie w jednym miejscu, a kaprysić w innym tylko dlatego, że instalacja jest inaczej zbudowana.
| Wariant | Kiedy ma sens | Na co uważać |
|---|---|---|
| 3-przewodowy | Najbezpieczniejszy wybór do nowych instalacji i modernizacji | Wymaga neutralnego w miejscu montażu, ale zwykle najlepiej współpracuje z LED |
| 2-przewodowy | Gdy w puszce brakuje neutralnego i nie chcesz kuć instalacji | Może powodować żarzenie lub miganie LED-ów; trzeba sprawdzić kompatybilność obciążenia |
| Czujka z łącznikiem ręcznym | Gdy chcesz mieć tryb stałego świecenia, np. w sklepie lub na zapleczu | Wymaga poprawnego wpięcia przełącznika, żeby nie obejść czujki przypadkiem |
| Kilka czujek w jednym obszarze | W długich korytarzach, magazynach i na większych powierzchniach | Trzeba uważać na wzajemne „widzenie się” czujników i na to, kto steruje obciążeniem |
Jeśli mam wybór, przy nowych pracach najczęściej biorę model 3-przewodowy. Daje mniej niespodzianek, szczególnie z nowoczesnym oświetleniem LED. W modelach 2-przewodowych trzeba uważać na minimalne obciążenie i na to, czy producent dopuszcza współpracę z konkretną lampą. To właśnie tutaj najczęściej pojawia się pozornie „sprawna”, ale w praktyce problematyczna instalacja.
Gdzie zamontować czujkę, żeby działała przewidywalnie
Sama elektryka to tylko połowa sukcesu. Druga połowa to miejsce montażu. Czujka PIR reaguje na zmiany promieniowania cieplnego, więc nie lubi przypadkowego kierunku patrzenia. Najlepiej pracuje wtedy, gdy ruch przecina strefę detekcji, a nie idzie dokładnie w jej osi. To dlatego dobrze ustawiona czujka w korytarzu działa pewniej niż źle skierowana na otwartą przestrzeń.
- Montaż na wysokości około 2,2-4 m zwykle daje rozsądny kompromis między zasięgiem a czułością.
- Nie kieruj czujki na grzejnik, kominek, klimatyzację ani inne źródło ciepła.
- Unikaj luster, połyskliwych powierzchni i miejsc z mocnym światłem słonecznym.
- Nie ustawiaj czujnika naprzeciw zasłon, roślin lub elementów, które poruszają się na przeciągu.
- W wejściach i przejściach ruch poprzeczny zwykle daje lepszy efekt niż ruch „na wprost”.
W obiektach takich jak sklep, magazyn czy zaplecze szczególnie ważne jest to, żeby czujka nie widziała przypadkowo drzwi, wentylacji albo strefy z intensywną zmianą temperatury. W przeciwnym razie światło będzie włączać się bez realnej potrzeby, a użytkownik szybko uzna system za uciążliwy. Dobrze ustawione miejsce montażu potrafi dać większą różnicę niż sama zmiana modelu.
Jak ustawić czas, czułość i próg światła
Po poprawnym podłączeniu przychodzi moment, który decyduje o wygodzie użytkowania: ustawienia. Tu zwykle pracuję na trzech parametrach: TIME, LUX i czasem SENS. TIME określa, jak długo światło ma świecić po ostatnim wykryciu ruchu, LUX ustala próg jasności otoczenia, a SENS reguluje czułość detekcji.
| Parametr | Co robi | Praktyczna настройka |
|---|---|---|
| TIME | Czas świecenia po wykryciu ruchu | Na start ustaw minimum lub 30-60 s, potem dopasuj do miejsca |
| LUX | Próg jasności, przy którym czujka ma działać | Do testu ustaw maksimum, potem obniż do realnych warunków |
| SENS | Czułość wykrywania ruchu | Zmniejsz, jeśli czujka reaguje na zasłony, wentylację albo ruch spoza strefy |
W praktyce czas opóźnienia w wielu modelach mieści się mniej więcej w zakresie od 10 sekund do kilku, a czasem kilkunastu minut. Ja w korytarzu ustawiam zwykle 30-60 sekund, a w magazynie albo na zapleczu raczej 2-5 minut, żeby światło nie gasło zbyt szybko. Jeśli czujnik ma tryb testowy, korzystam z niego od razu po montażu, bo dużo szybciej pokazuje, czy instalacja działa tak, jak powinna.
Próg LUX ustawiam zawsze po zmroku albo na maksymalnym ustawieniu testowym, bo wtedy łatwiej zobaczyć rzeczywistą reakcję. Dopiero później schodzę do poziomu, przy którym światło ma zapalać się tylko wtedy, gdy faktycznie jest ciemno. To prosty krok, ale bardzo często pomijany.
Co zrobić, gdy światło nie reaguje tak jak trzeba
Jeśli czujka nie działa od razu, zwykle problem leży w jednym z kilku powtarzalnych miejsc. Najpierw sprawdzam zasilanie, potem oznaczenia zacisków, a dopiero później ustawienia. W elektryce to najkrótsza droga do rozwiązania problemu, bo większość usterek jest banalna, tylko wygląda groźnie.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Lampa w ogóle się nie włącza | Złe podłączenie L, N lub L' | Sprawdź zasilanie, ciągłość przewodów i zaciski czujki |
| Światło świeci stale | Obejście czujki, zły tryb pracy albo ciągły ruch w strefie | Sprawdź podłączenie łącznika, ustawienia i pole detekcji |
| Lampa lekko żarzy po wyłączeniu | Niekompatybilne LED-y albo 2-przewodowy wariant z prądem upływu | Sprawdź obciążenie, kompatybilność źródła światła i model czujki |
| Czujka reaguje bez powodu | Grzejnik, klimatyzacja, promienie słońca, zasłony lub ruchliwe tło | Przestaw czujkę albo zmniejsz czułość |
| Nie włącza się w dzień | Zbyt niski próg LUX | Ustaw LUX wyżej i przetestuj ponownie |
Jeśli problem dotyczy wyłącznie LED-ów, ja w pierwszej kolejności sprawdzam, czy producent przewidział współpracę z takim obciążeniem. W modelach 2-przewodowych kłopoty są szczególnie częste, bo elektronika czujki „widzi” niewielki pobór prądu nawet wtedy, gdy lampa powinna być wyłączona. Wtedy często lepszym rozwiązaniem jest czujnik 3-przewodowy albo model z lepszą kompatybilnością z LED.
Co warto sprawdzić przed zakupem i zanim zamkniesz puszkę
Przed montażem zawsze patrzę nie tylko na sam schemat, ale też na parametry urządzenia. To właśnie one decydują, czy instalacja będzie działać cicho i stabilnie, czy zacznie generować irytujące niespodzianki. Przy czujniku ruchu oszczędność na złym modelu prawie zawsze kończy się poprawkami.
- Sprawdź, czy czujnik jest na 230 V AC i czy pasuje do Twojej instalacji.
- Ustal, czy potrzebujesz modelu 2-przewodowego, czy masz miejsce na 3-przewodowy.
- Porównaj dopuszczalne obciążenie lampy, zwłaszcza przy LED.
- Sprawdź, czy urządzenie jest do wnętrz, czy ma odpowiedni stopień ochrony IP do strefy wilgotnej albo zewnętrznej.
- Zwróć uwagę na możliwość ręcznego obejścia, jeśli chcesz mieć tryb stałego świecenia.
- Przemyśl strefę detekcji, jeśli czujka ma sterować większą powierzchnią albo kilkoma oprawami naraz.
Jeśli instalacja ma obsługiwać oświetlenie w obiekcie użytkowym, na przykład w sklepie, na zapleczu albo w magazynie, ja nie zostawiam niczego przypadkowi. Lepiej poświęcić kilka minut na sprawdzenie przewodów, typu czujki i obciążenia niż później walczyć z miganiem, fałszywymi zadziałaniami i niepotrzebnymi poprawkami. W przypadku wątpliwości co do neutralnego w puszce, kompatybilności LED albo poprawności obwodu bezpieczniej jest zatrzymać się na etapie pomiaru niż domyślać się przy podłączaniu.
