W domowej instalacji elektrycznej nie chodzi wyłącznie o to, czy prąd jest dostępny, ale o to, co stanie się w chwili przeciążenia, zwarcia albo upływu prądu do ziemi. Bezpieczniki w domu to w praktyce cały zestaw zabezpieczeń, które mają chronić przewody, urządzenia i przede wszystkim ludzi. Poniżej wyjaśniam, czym różni się wkładka topikowa od wyłącznika nadprądowego, jak działa różnicówka, kiedy ma sens podział na kilka obwodów i gdzie warto myśleć także o ochronie przepięciowej oraz AFDD.
Najkrócej: domowa ochrona elektryczna składa się z kilku warstw, a nie z jednego elementu
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, ale nie reaguje na każdy problem z izolacją.
- Wyłącznik różnicowoprądowy odłącza zasilanie przy prądzie upływu, więc jest ważny dla ochrony przeciwporażeniowej.
- RCBO łączy funkcję nadprądową i różnicowoprądową w jednym aparacie, co ułatwia podział obwodów.
- RCD 30 mA to najczęstszy poziom ochrony w domu, a lepszy efekt daje kilka takich urządzeń niż jedno dla całej instalacji.
- AFDD i ochronniki przepięć nie zastępują podstawowych zabezpieczeń, ale domykają ochronę tam, gdzie ryzyko pożaru lub uszkodzeń jest większe.

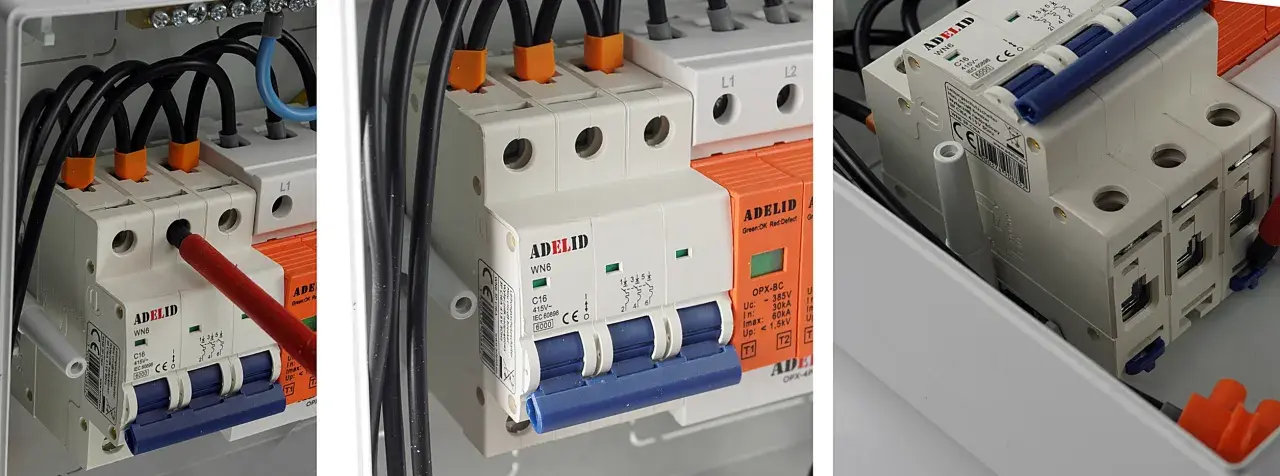

Co siedzi w rozdzielnicy i za co odpowiada każdy element
W języku potocznym wszystko nazywa się „bezpiecznikiem”, ale technicznie to zbyt duże uproszczenie. W nowoczesnej rozdzielnicy zwykle znajdziesz wyłączniki nadprądowe, wyłączniki różnicowoprądowe, czasem moduły łączone RCBO, ochronniki przepięć i w bardziej rozbudowanych instalacjach także AFDD. Każdy z tych elementów reaguje na inny rodzaj zagrożenia, więc zamienianie ich miejscami po prostu nie działa.
Ja patrzę na tę układankę od strony funkcji: jedno urządzenie ma ratować przewód, drugie człowieka, trzecie sprzęt, a czwarte pomagać ograniczać ryzyko pożaru. To dlatego sama wymiana starego elementu na „mocniejszy” zwykle nie jest rozwiązaniem, tylko odroczeniem problemu.
| Urządzenie | Na co reaguje | Co chroni | Czego nie zastąpi |
|---|---|---|---|
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Przewody i obwód | Różnicówki |
| Wyłącznik różnicowoprądowy | Prąd upływu | Ludzi i częściowo ochronę przeciwpożarową | Ochrony nadprądowej |
| RCBO | Przeciążenie, zwarcie i upływ | Pojedynczy obwód | Dobrze zaprojektowanej instalacji |
| AFDD | Łuk elektryczny i iskrzenie | Ochronę przeciwpożarową | RCD i MCB |
| Ochronnik przepięć | Skok napięcia | Elektronikę i urządzenia | Ochrony przed porażeniem |
W warunkach technicznych dla budynków przewidziano dziś nie tylko wyłączniki nadprądowe, ale też urządzenia ochronne różnicowoprądowe, ochronę przeciwprzepięciową i zasadę selektywności. To ważne, bo dobra rozdzielnica nie ma „jednego bohatera”, tylko kilka warstw bezpieczeństwa, które muszą współpracować. I właśnie od tej współpracy zależy sens całej instalacji.
Jak czytać oznaczenia B16, C16 i dlaczego nie każdy obwód zniesie to samo
Oznaczenie typu B16 mówi dwie rzeczy naraz: jaki jest prąd znamionowy aparatu i jaką ma charakterystykę zadziałania. W praktyce w domu najczęściej spotyka się obwody 10 A i 16 A, ale ostateczny dobór zależy od przekroju przewodów, sposobu ułożenia i rodzaju odbiorników. Tu nie ma miejsca na zgadywanie.
Najważniejsza różnica między typami B, C i D polega na tym, jak duży prąd rozruchowy mogą tolerować, zanim zadziałają. Dla domu to kluczowe, bo nie każde urządzenie startuje „grzecznie”. Lodówka, pompa, sprężarka czy niektóre elektronarzędzia potrafią na krótką chwilę pobrać wyraźnie więcej niż w pracy ustalonej.
| Charakterystyka | Jak reaguje | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| B | Przy niższych prądach rozruchowych, około 3–5 x In | Gniazda, oświetlenie, większość typowych obwodów domowych | Nie jest rozwiązaniem na problem zbyt dużego obciążenia |
| C | Przy wyższych prądach rozruchowych, około 5–10 x In | Silniki, sprężarki, pompy, część urządzeń z większym startem | Nie powinien być wkładany „na zapas” bez analizy instalacji |
| D | Jeszcze później, około 10–20 x In | Zastosowania specjalne | W domu pojawia się rzadko i wymaga ostrożnego doboru |
Jeśli obwód wybija przy starcie odkurzacza albo czajnika, ja nie zaczynam od podmiany B na C. Najpierw sprawdzam, czy obwód nie jest już przeciążony, czy przewód ma właściwy przekrój i czy problem nie leży w samym urządzeniu. Czasem „słaby bezpiecznik” jest po prostu sygnałem, że instalacja mówi dość.
Różnicówka chroni człowieka, ale nie zastępuje nadprądówki
Wyłącznik różnicowoprądowy działa inaczej niż nadprądowy. On nie pilnuje tego, czy płynie za duży prąd w ogóle, tylko czy prąd wraca tą drogą, którą powinien. Gdy część energii „ucieka” przez obudowę, wilgoć, uszkodzoną izolację albo ciało człowieka, urządzenie odłącza zasilanie. I właśnie dlatego jest tak ważne w łazience, kuchni, na zewnątrz oraz wszędzie tam, gdzie ryzyko kontaktu z wilgocią jest wyższe.
W praktyce domowej najczęściej mówi się o czułości 30 mA. To standard ochrony uzupełniającej, a nie zamiennik dla zabezpieczenia nadprądowego. Eaton zwraca uwagę, że w domu jednorodzinnym sens ma zwykle kilka RCD, najczęściej 3–5, aby podzielić obwody i nie gasić całej instalacji jednym błędem w jednym miejscu.
| Czułość | Jak ją rozumieć | Typowe zastosowanie |
|---|---|---|
| 30 mA | Ochrona uzupełniająca przed porażeniem | Obwody domowe, gniazda, łazienka, kuchnia, zewnętrzne punkty zasilania |
| 100 mA | Silniejszy próg, częściej w roli ochrony przeciwpożarowej lub selektywnej | Wybrane obwody i układy, zależnie od projektu |
| 300 mA | Ochrona bardziej przeciwpożarowa niż osobowa | Główne zabezpieczenia lub obwody o szczególnym doborze selektywnym |
W nowoczesnych instalacjach często wybiera się także typ A, bo lepiej radzi sobie z urządzeniami zawierającymi elektronikę niż stary typ AC. To ma znaczenie przy sprzętach, które dziś stoją w domu niemal wszędzie: od zasilaczy po pralkę, zmywarkę czy płytę indukcyjną. Różnicówka ma też przycisk testu i ja traktuję go jako obowiązkowy nawyk, nie opcję. W domu najrozsądniej sprawdzać go regularnie, zwykle co 6 miesięcy, a w trudniejszych warunkach nawet częściej.
Ta różnica między zabezpieczeniem na prąd upływu a ochroną przed przeciążeniem jest podstawowa. Gdy ją rozumiesz, łatwiej też sensownie podzielić obwody w całym mieszkaniu lub domu.

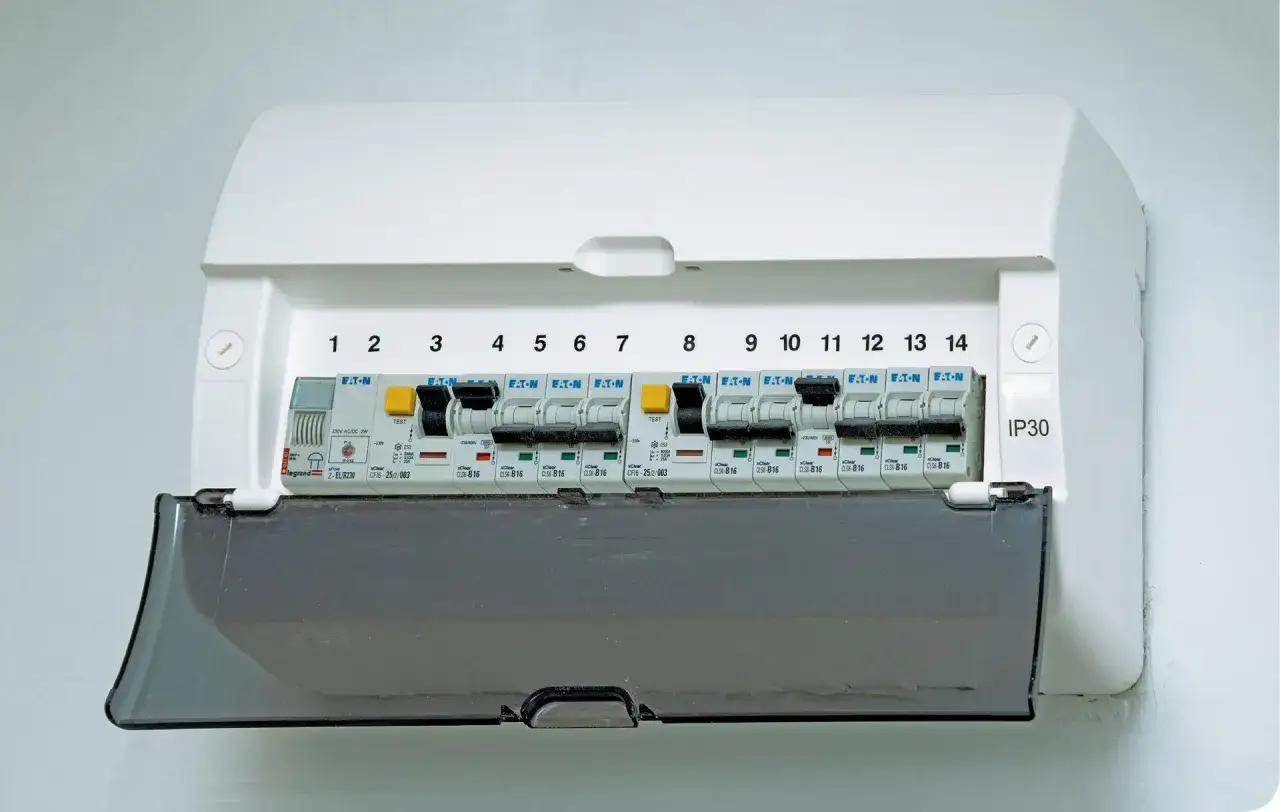

Jak sensownie podzielić obwody w mieszkaniu albo domu jednorodzinnym
Największy błąd, jaki widzę w starych i źle przerobionych instalacjach, to jeden wspólny obwód na wszystko. Wtedy awaria tostera potrafi wyłączyć światło, lodówkę i gniazdo w pokoju. To nie tylko niewygodne, ale też utrudnia diagnozę. Dobrze zaprojektowana instalacja rozdziela odbiory tak, aby awaria jednego miejsca nie wyłączała połowy domu.
Nie chodzi o mnożenie zabezpieczeń dla samego efektu. Chodzi o logiczny podział na strefy, które różnią się obciążeniem i ryzykiem. W kuchni pracują sprzęty grzewcze i urządzenia z silnikami, w łazience pojawia się wilgoć, na zewnątrz zmienia się pogoda, a oświetlenie warto odseparować od gniazd.
| Obszar | Jak go zwykle wydzielam | Dlaczego to ma znaczenie |
|---|---|---|
| Kuchnia | Osobne obwody dla blatu, piekarnika, zmywarki i płyty, jeśli wymaga tego projekt | Duże obciążenia i częste jednoczesne użycie kilku urządzeń |
| Łazienka | Osobny obwód lub wydzielone obwody z RCD 30 mA | Wilgoć i podwyższone ryzyko porażenia |
| Oświetlenie | Oddzielnie od gniazd | Zwarcie w gnieździe nie powinno gasić całego mieszkania |
| Gniazda zewnętrzne | Własna ochrona różnicowoprądowa | Warunki pogodowe i sprzęt używany na zewnątrz zwiększają ryzyko |
| Garaż i pomieszczenia techniczne | Wydzielony obwód, często z uwzględnieniem większych prądów rozruchowych | Silniki, pompy, ładowarki i urządzenia pomocnicze pracują tam intensywnie |
Jeśli modernizuję starszy dom, zawsze sprawdzam, czy instalacja ma jeszcze sensowne podstawy techniczne. Same nowe aparaty nie naprawią przewodów aluminiowych, przegrzewających się połączeń ani luźnych zacisków. Wtedy modernizacja rozdzielnicy powinna iść razem z oceną całej instalacji, a nie obok niej.
Najczęstsze błędy przy modernizacji rozdzielnicy
W praktyce problemy zwykle nie wynikają z tego, że zabezpieczeń jest za mało. Częściej chodzi o to, że są źle dobrane albo źle rozdzielone. I to właśnie wtedy instalacja staje się kapryśna: za często wyłącza, nie daje się łatwo diagnozować albo chroni tylko na papierze.
- Wkładanie zbyt mocnego wyłącznika „na wszelki wypadek” - to nie naprawia przeciążenia, tylko przesuwa je dalej, czasem na przewód.
- Jeden RCD dla całego domu - awaria jednego obwodu wyłącza wszystko i utrudnia znalezienie problemu.
- Łączenie w jednym koszu gniazd, oświetlenia i sprzętów dużej mocy - z punktu widzenia użytkownika to zły układ, bo jedno zdarzenie pociąga za dużo skutków.
- Brak regularnego testu różnicówki - urządzenie może wyglądać na sprawne, a nie zadziałać wtedy, gdy będzie potrzebne.
- Samodzielne przeróbki bez pomiarów - w elektryce liczy się nie tylko montaż, ale też pomiary ochronne i sprawdzenie impedancji pętli zwarcia.
- Ignorowanie objawów ostrzegawczych - nagrzane gniazdo, zapach izolacji, migotanie światła albo częste wyzwalanie to sygnał, nie drobiazg.
Ja wolę instalację, która zadziała trochę „nudniej”, ale przewidywalnie, niż taką, która imponuje liczbą modułów, a przy pierwszej awarii zostawia dom bez zasilania. Tu naprawdę wygrywa rozsądek, nie rozbudowane hasła marketingowe.
Kiedy rozdzielnica wymaga modernizacji, a nie kolejnej wymiany wkładki
Najlepszy moment na modernizację to nie ten, w którym instalacja już się spaliła, tylko ten, w którym zaczyna dawać sygnały ostrzegawcze. Jeśli w domu wciąż są stare topikowe wkładki, nie ma wyraźnego podziału na obwody albo różnicówka wyłącza wszystko naraz, to ja traktuję to jako zaproszenie do przeglądu całego układu, nie do jednorazowej podmiany jednego elementu.
- Masz starą rozdzielnicę bez wyłącznika różnicowoprądowego albo z jednym wspólnym RCD na cały dom.
- Bezpieczniki wybijają regularnie przy normalnym użytkowaniu, a nie tylko przy oczywistym przeciążeniu.
- W instalacji pojawiły się nowe duże odbiorniki, takie jak płyta indukcyjna, pompa ciepła, ładowarka EV, klimatyzacja albo rozbudowane AGD.
- Widać ślady przegrzewania: przebarwienia, topioną izolację, luźne gniazda lub zapach spalenizny.
- Dom ma konstrukcję bardziej wrażliwą pożarowo, na przykład drewnianą, albo pomieszczenia, w których pożar byłby szczególnie groźny.
W takich sytuacjach AFDD bywa sensownym dodatkowym zabezpieczeniem, bo wykrywa łuki i iskrzenie, na które zwykły RCD nie reaguje. Nie traktuję go jednak jako obowiązkowego wszędzie. To raczej warstwa premium tam, gdzie ryzyko pożaru i koszty błędu są naprawdę wysokie. Najważniejsze zostaje to samo: prawidłowy projekt, właściwy dobór aparatury i pomiary po montażu.
Jeśli chcesz z tego wyciągnąć jedną praktyczną myśl, to tę: dobrze dobrane zabezpieczenia mają chronić jednocześnie przewody, ludzi i urządzenia, a nie tylko „nie wybijać”. Gdy układ w rozdzielnicy jest podzielony logicznie i sprawdzany regularnie, domowa instalacja działa spokojniej, jest łatwiejsza w serwisie i po prostu bezpieczniejsza na co dzień.
