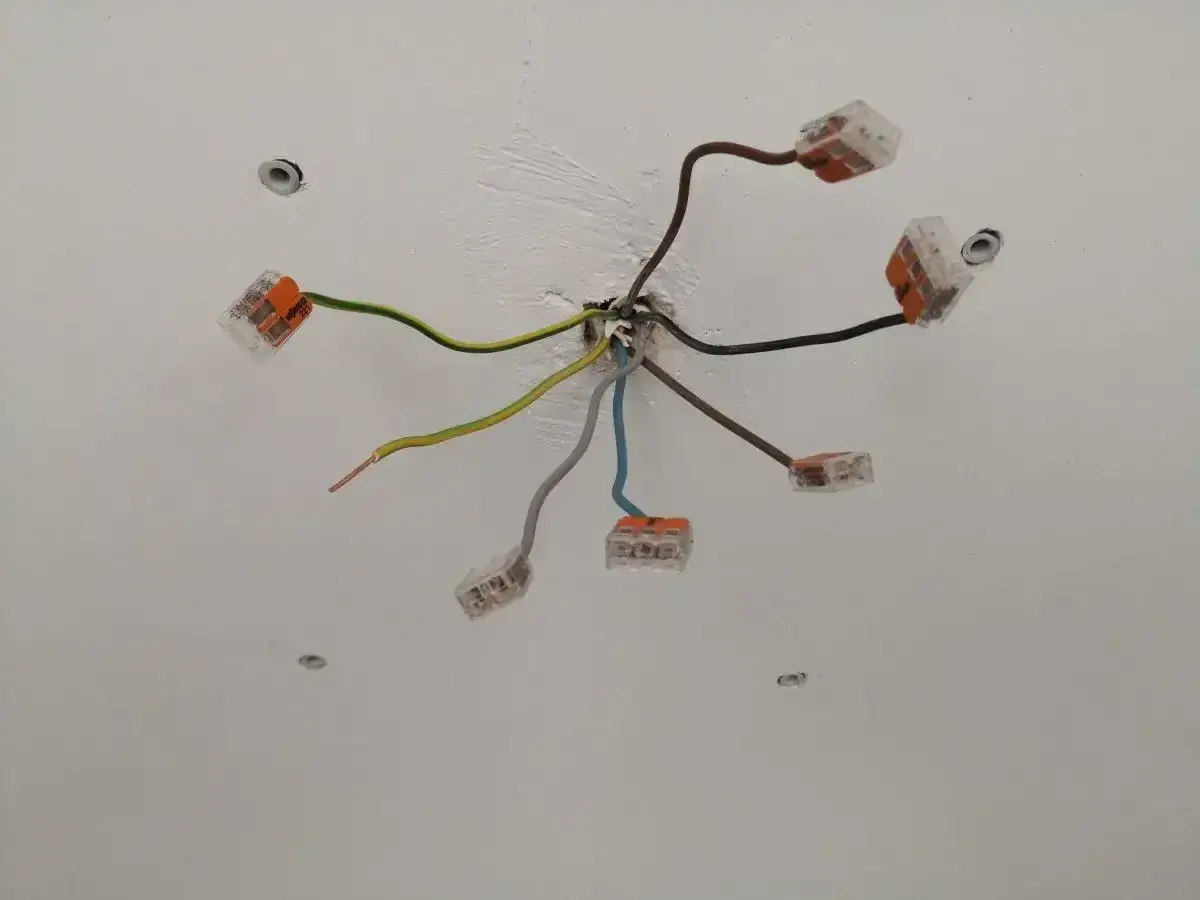

Kolor izolacji przewodów to nie detal, tylko podstawowa informacja o funkcji żyły w instalacji. W przypadku przewodu neutralnego sprawa jest dość prosta: w nowoczesnych instalacjach ma on barwę niebieską, najlepiej jasnoniebieską, zgodnie z PN-HD 308 S2. W praktyce najwięcej problemów zaczyna się wtedy, gdy w grę wchodzą starsze przewody, przewód PEN albo prace w rozdzielnicy sklepu, lokalu usługowego czy domu po remoncie.
Najważniejsze informacje w skrócie
- Przewód neutralny N w nowych instalacjach ma kolor niebieski.
- Przewód ochronny PE ma kolor żółto-zielony i nie należy go z nim mylić.
- Przewody fazowe L są zwykle brązowe, czarne albo szare.
- W starszych instalacjach sam kolor nie wystarcza do identyfikacji żył.
- Przed podłączeniem zawsze sprawdza się brak napięcia, a nie tylko barwę izolacji.
Jaki kolor ma przewód neutralny
W obowiązującym oznaczeniu stosowanym w Polsce przewód neutralny jest niebieski. To właśnie ta żyła jest związana z punktem neutralnym źródła zasilania i dlatego w schematach oraz zaciskach aparatury oznacza się ją literą N. W praktyce chodzi o identyfikację, która ma ułatwiać montaż, serwis i kontrolę instalacji, a nie tylko o estetykę przewodów.
Jeżeli patrzę na nową instalację, traktuję tę zasadę jako punkt wyjścia: niebieski to N, żółto-zielony to PE, a pozostałe kolory zostają dla przewodów fazowych. Taka jednoznaczność ma znaczenie szczególnie tam, gdzie instalacja pracuje długo i intensywnie, na przykład w sklepie, na zapleczu magazynowym albo przy oświetleniu witryn.
Skoro kolor jest już jasny, łatwo przejść do drugiego pytania: jak nie pomylić neutralnego z ochronnym albo fazowym, bo właśnie tam pojawia się najwięcej błędów.
Jak odróżnić N od PE i L bez zgadywania

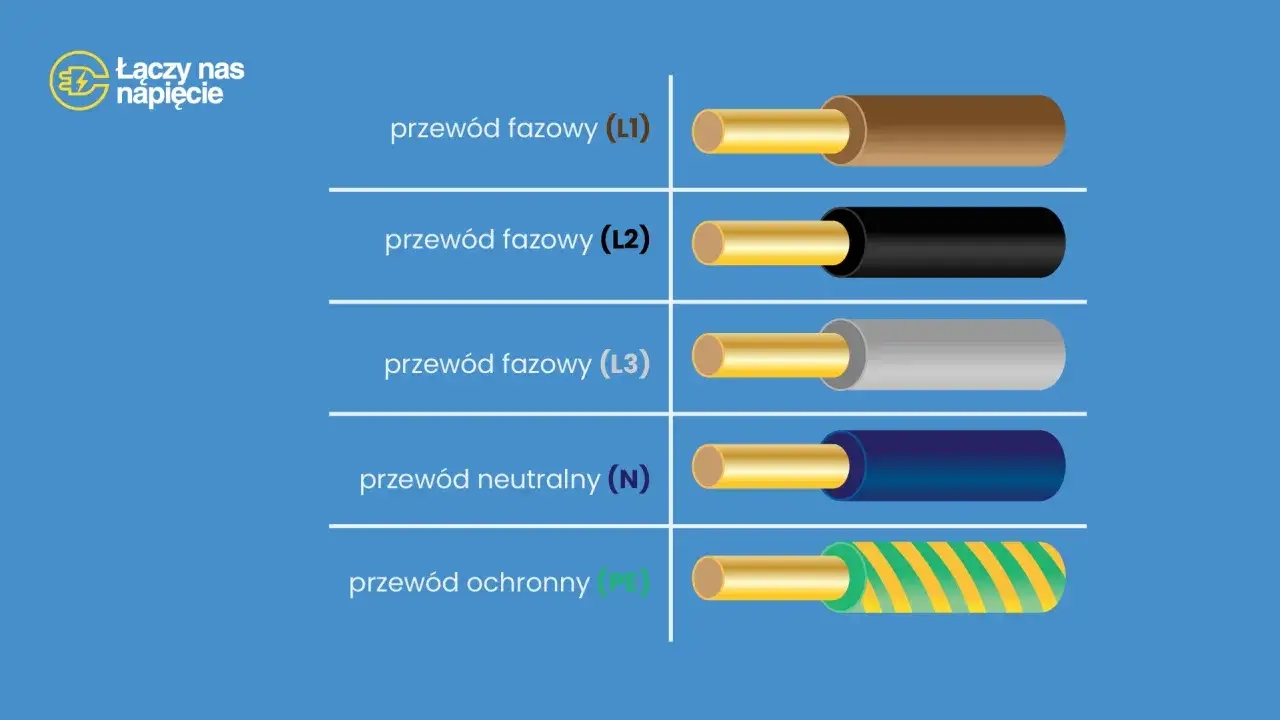

Kolory w instalacji są czytelne tylko wtedy, gdy trzymamy się aktualnego standardu. Poniżej zestawiam najważniejsze żyły w uproszczonej formie, bo to najwygodniejszy punkt odniesienia przy typowych pracach domowych i serwisowych.
| Funkcja żyły | Kolor izolacji | Znaczenie praktyczne |
|---|---|---|
| N, przewód neutralny | niebieski | Żyła robocza związana z punktem neutralnym źródła zasilania. |
| PE, przewód ochronny | żółto-zielony | Służy do ochrony przeciwporażeniowej i nie powinien być używany jako neutralny. |
| L, przewód fazowy | brązowy, czarny lub szary | Żyła pod napięciem względem ziemi, na której opiera się zasilanie odbiornika. |
W tej tabeli najważniejsze jest jedno: niebieski nie jest kolorem „dowolnym”. Zarezerwowanie go dla N pomaga uniknąć pomyłek, zwłaszcza przy oprawach oświetleniowych, gniazdach i osprzęcie w lokalach handlowych, gdzie okablowanie bywa prowadzone bardzo gęsto.
Jeżeli układ przewodów nie zgadza się z kolorami na pierwszy rzut oka, nie zakładam niczego z automatu. Wtedy trzeba przejść do starszych instalacji i sprawdzić, czy nie mamy do czynienia z przewodem PEN albo z nietypowym oznaczeniem po modernizacji.
Starsza instalacja potrafi zmylić nawet doświadczoną osobę
W starych budynkach, a także po częściowych przeróbkach, kolory żył nie zawsze odpowiadają dzisiejszym standardom. Z mojego punktu widzenia to najważniejszy powód, dla którego nie wolno oceniać instalacji wyłącznie po barwie izolacji.
Szczególną uwagę zwraca przewód PEN, czyli przewód ochronno-neutralny. W nowoczesnych rozwiązaniach bywa oznaczany jako żółto-zielony z niebieskim zakończeniem albo niebieski z żółto-zielonym zakończeniem, zależnie od sposobu wykonania i stanu instalacji. To ważne, bo PEN łączy funkcje ochronne i neutralne, a po rozdziale na N i PE te funkcje przestają być wymienne.
Przeczytaj również: Oznaczenie fazy i zera - Czy na pewno znasz kolory przewodów?
Dlaczego PEN wymaga większej ostrożności
Bo tutaj łatwo o fałszywe założenie: ktoś widzi niebieską żyłę i uznaje ją za zwykły neutralny przewód, choć w rzeczywistości może to być element układu TN-C albo pozostałość po starszej modernizacji. Taki błąd nie jest kosmetyczny. Może skończyć się niewłaściwym podłączeniem obudowy urządzenia, zadziałaniem zabezpieczeń albo realnym zagrożeniem porażeniem.
W praktyce sprawdza się więc nie tylko kolor, ale też oznaczenia zacisków, schemat urządzenia i rzeczywisty pomiar. W dobrze opisanej rozdzielnicy to szybkie, w słabo opisanej instalacji to obowiązek, nie opcja.
Gdy instalacja jest stara albo prowizorycznie przerabiana, warto przejść od razu do typowych błędów, bo właśnie one najczęściej zdradzają, że ktoś za mocno zaufał kolorom.
Najczęstsze błędy przy identyfikacji przewodu neutralnego
Najczęściej widzę cztery powtarzające się pomyłki. Każda wydaje się drobna, ale w instalacji elektrycznej drobiazgi mają tendencję do robienia dużego problemu.
- Mylenie niebieskiego z neutralnym „na ślepo” - w starych lub przerabianych instalacjach niebieska żyła nie zawsze pełni funkcję N.
- Używanie zielono-żółtego jako przewodu roboczego - to zły skrót myślowy, bo ten kolor jest zarezerwowany dla PE.
- Zakładanie, że wszystkie brązowe przewody są takie same - faza może mieć różne kolory, zależnie od liczby żył i konstrukcji kabla.
- Brak sprawdzenia napięcia przed pracą - nawet poprawny kolor nic nie daje, jeśli instalacja nie została odłączona i zweryfikowana.
Do tego dochodzi jeszcze jeden błąd, który często pojawia się w praktyce serwisowej: zaufanie samemu opisowi na obudowie bez sprawdzenia połączeń. Oznaczenia są pomocne, ale przy niepewnej historii instalacji nie zastępują pomiaru.
Po wyłapaniu tych pomyłek łatwiej przejść do bezpiecznej procedury pracy, zwłaszcza gdy chodzi o lampę, gniazdo albo punkt zasilania w sklepie czy magazynie.
Jak pracować z instalacją, żeby nie oprzeć się na samym kolorze
Przy prostych pracach elektrycznych trzymam się kolejności, która ogranicza ryzyko pomyłki. Najpierw odłączam zasilanie, potem potwierdzam brak napięcia odpowiednim przyrządem, a dopiero później patrzę na kolory przewodów i oznaczenia zacisków. Taka kolejność ma sens, bo kolor jest tylko wskazówką, a nie dowodem.
- Wyłącz zasilanie odpowiednim zabezpieczeniem.
- Sprawdź brak napięcia testerem lub multimetrem.
- Odczytaj oznaczenia N, L, PE lub schemat urządzenia.
- Dopiero na końcu porównaj to z kolorem izolacji.
Jeśli układ nie zgadza się z tym, czego oczekujesz, nie zgaduj. W praktyce znacznie lepiej przerwać pracę i sprawdzić dokumentację albo wezwać elektryka niż „dopasować” przewód na oko. To szczególnie ważne przy oprawach oświetleniowych, rozdzielnicach i instalacjach w lokalach usługowych, gdzie jedna pomyłka potrafi wyłączyć większą część obiektu.
W nowoczesnych instalacjach handlowych i domowych ta ostrożność nie wydłuża pracy znacząco, a realnie zmniejsza liczbę usterek po montażu. I właśnie dlatego końcowa zasada jest prosta: kolor pomaga, ale nie zastępuje sprawdzenia.
Co zapamiętać, zanim dotkniesz przewodów
Najkrótsza i najbardziej użyteczna odpowiedź brzmi: przewód neutralny ma kolor niebieski, a w praktyce najbezpieczniej traktować to jako standard dla nowych instalacji zgodnych z obecnym oznaczeniem. Wszystko, co odbiega od tego układu, wymaga większej uwagi, bo może oznaczać starą instalację, przewód PEN albo nieprofesjonalną przeróbkę.
Jeżeli mam zostawić jedną radę, to właśnie tę: przed podłączeniem sprawdź nie tylko barwę żyły, ale też jej funkcję. W elektryce to zwykle robi większą różnicę niż sam kolor izolacji.
