Podłączenie białego przewodu „na oko” może skończyć się niedziałającą taśmą LED, uszkodzonym zasilaczem albo niebezpiecznym błędem przy instalacji 230 V. Odpowiedź na pytanie, czy biały kabel to plus czy minus, zależy od rodzaju obwodu, producenta i oznaczeń na urządzeniu. Wyjaśniam, jak rozpoznać biegunowość, kiedy kolor biały bywa minusem oraz dlaczego w domowej sieci elektrycznej w ogóle nie powinno się mówić o plusie i minusie.
Najważniejsze zasady rozpoznawania białego przewodu
- Biały kolor nie oznacza automatycznie minusa ani plusa.
- W instalacji domowej 230 V AC nie ma biegunów plus i minus, tylko przewody L, N i PE.
- W obwodach prądu stałego o biegunowości decydują przede wszystkim symbole, schemat i pomiar.
- W wielu prostych układach DC biały przewód może być minusem, ale to jedynie częsta konwencja.
- Przed podłączeniem trzeba sprawdzić napięcie, rodzaj prądu i instrukcję producenta.
Biały przewód nie ma jednego znaczenia
Najkrótsza odpowiedź brzmi: biały przewód może być zarówno plusem, minusem, przewodem neutralnym, jak i żyłą sterującą. Sam kolor izolacji nie wystarcza, by bezpiecznie określić jego funkcję. Ja traktuję go wyłącznie jako wskazówkę, nigdy jako ostateczny dowód.
W urządzeniach zasilanych prądem stałym, na przykład taśmach LED, zasilaczach 12 V, sterownikach czy drobnej elektronice, biały kabel często pełni funkcję bieguna ujemnego. Nie jest to jednak zasada obowiązująca dla wszystkich produktów. Inny producent może użyć białego przewodu jako dodatniego albo przeznaczyć go do sygnału sterującego.
Znacznie ważniejsze od barwy są oznaczenia „+”, „-”, „V+”, „V-”, „GND” lub „COM”. GND oznacza zwykle masę układu, która w typowym zasilaniu DC odpowiada biegunowi ujemnemu, choć także tutaj trzeba uwzględnić schemat konkretnego urządzenia.
Najpierw rozpoznaj rodzaj obwodu
To rozróżnienie rozwiązuje większość podobnych wątpliwości. W obwodzie prądu stałego, oznaczanym jako DC, występują bieguny dodatni i ujemny. Tak działa bateria, akumulator, wyjście zasilacza, taśma LED czy wiele instalacji sterowania.
W domowym gniazdku mamy natomiast prąd przemienny 230 V AC. Tutaj nie szukamy plusa i minusa. Występują przewód fazowy L, neutralny N oraz ochronny PE. Pytanie o biały kabel w takim obwodzie jest więc postawione niewłaściwie, a podłączanie przewodów wyłącznie według koloru może być groźne.
| Rodzaj obwodu | Jak oznacza się przewody | Co zwykle oznacza biały przewód |
|---|---|---|
| Prąd stały DC | +, -, V+, V-, GND | Jedna z biegunowości lub przewód pomocniczy, zależnie od producenta |
| Instalacja domowa 230 V AC | L, N, PE | Brak uniwersalnego znaczenia w polskich instalacjach |
| Samochód i urządzenia mobilne | Najczęściej oznaczenia producenta lub schemat pojazdu | Kolor zależny od marki i konkretnej wiązki |
| Kabel głośnikowy | Opis, pasek, żebrowanie lub nadruk | Jedna z żył, której funkcję trzeba zachować po obu stronach |

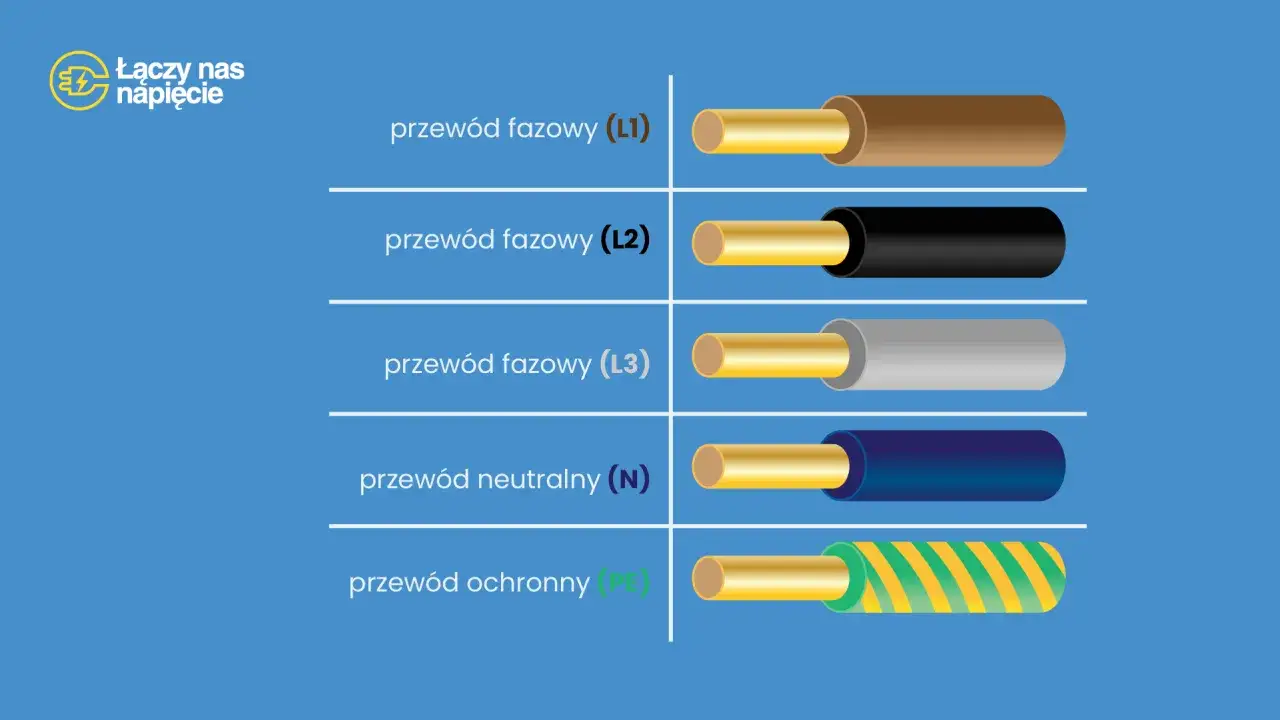

W typowej polskiej instalacji mieszkaniowej przewód neutralny N ma kolor niebieski, fazowy L najczęściej brązowy, czarny lub szary, a ochronny PE jest żółto-zielony. Białego przewodu nie należy utożsamiać z żadnym z tych oznaczeń bez sprawdzenia instalacji i pomiaru.
Kolory przewodów w popularnych zastosowaniach
Taśmy LED i zasilacze 12 V lub 24 V
Przy taśmach LED najczęściej spotyka się przewód czerwony jako plus oraz czarny jako minus. W gotowych przewodach przyłączeniowych biały może być minusem, ale równie dobrze może pełnić inną funkcję, zwłaszcza w taśmach wielokanałowych RGB lub układach ze sterownikiem.
Najpewniejszą metodą jest odczytanie oznaczeń na taśmie. Producenci drukują symbole „+12V”, „+24V”, „R”, „G” i „B” bezpośrednio na laminacie. Jeżeli po podłączeniu taśma nie świeci, nie zamieniam przewodów na chybił trafił, tylko odłączam zasilanie i sprawdzam biegunowość miernikiem.
Samochody i akcesoria 12 V
W instalacjach samochodowych czerwony przewód często oznacza zasilanie dodatnie, a czarny lub brązowy masę. Biały kolor może jednak oznaczać przewód sygnałowy, podświetlenie, sterowanie albo jedną z funkcji konkretnej wiązki. Przy radiu, kamerze cofania czy dodatkowym oświetleniu schemat pojazdu jest ważniejszy niż kolor izolacji.
Przeczytaj również: Jaki kolor ma przewód PEN i jak go rozpoznać?
Kable głośnikowe
W kablu głośnikowym nie zawsze znajdziemy klasyczny plus i minus oznaczone kolorami. Jedna żyła może mieć pasek, nadruk, kwadratowy profil albo delikatne żebrowanie. To oznaczenie nie musi oznaczać minusa, ale powinno być podłączone konsekwentnie do tego samego zacisku, na przykład czerwonego lub oznaczonego symbolem „+”.
Odwrócenie jednej kolumny nie stwarza zwykle takiego zagrożenia jak pomyłka w zasilaniu, ale może pogorszyć brzmienie. Głośniki pracują wtedy w przeciwnej fazie, a dźwięk staje się mniej pełny, szczególnie w zakresie niskich tonów.
Jak sprawdzić, czy biały przewód jest plusem lub minusem
Jeśli producent nie podał jasnych oznaczeń, używam multimetru ustawionego na pomiar napięcia stałego. Najpierw wybieram zakres wyższy od spodziewanego napięcia, na przykład 20 V DC dla układu 12 V. Czerwoną sondę przykładam do jednego przewodu, a czarną do drugiego.
- Odłącz zasilanie i sprawdź, czy przewody nie mają uszkodzonej izolacji.
- Włącz zasilacz lub urządzenie tylko wtedy, gdy pomiar można wykonać bezpiecznie.
- Ustaw multimetr na napięcie stałe, oznaczane jako V DC lub symbolem linii ciągłej i przerywanej.
- Przyłóż sondy do badanych przewodów, nie zwierając ich ze sobą.
- Odczytaj wynik i oznacz przewód dodatni oraz ujemny.
Jeżeli miernik pokazuje napięcie z minusem przed wartością, sondy są przyłożone odwrotnie. Przykładowo wynik -12,1 V oznacza, że przewód dotknięty czerwoną sondą ma niższy potencjał, czyli w tym układzie jest minusem.
Nie wykonuję pomiaru rezystancji ani testu ciągłości na zasilonym obwodzie. Przy napięciu sieciowym 230 V nie korzystam z tej metody samodzielnie, jeśli nie mam odpowiednich kwalifikacji i przyrządu. W takiej sytuacji bezpieczniej zlecić identyfikację elektrykowi.
Najczęstsze pomyłki przy podłączaniu przewodów
Największym błędem jest założenie, że biały zawsze oznacza minus, a czerwony zawsze plus. Taka konwencja bywa praktyczna w prostych układach, lecz nie zastępuje dokumentacji ani pomiaru. Szczególnie łatwo pomylić przewody w produktach importowanych, przerabianych lub pozbawionych oryginalnej wtyczki.
- Nie ufaj samej izolacji, gdy przewód pochodzi ze starej lub zmodyfikowanej instalacji.
- Sprawdź nadruk na obudowie zasilacza, płytce i wtyku DC.
- Nie traktuj przewodu niebieskiego w instalacji 230 V jako „minusa”. To zwykle przewód neutralny N.
- Nie używaj żółto-zielonego przewodu do innych funkcji. To kolor zarezerwowany dla ochrony.
- Po ustaleniu biegunowości oznacz przewody koszulką termokurczliwą lub trwałym opisem.
Odwrócenie biegunów w prostym odbiorniku może tylko sprawić, że urządzenie nie zadziała. W elektronice często kończy się jednak uszkodzeniem diod, sterownika, kondensatorów albo całego modułu. Dlatego przed podłączeniem droższego sprzętu, na przykład terminala płatniczego, oświetlenia ekspozycyjnego czy sterownika automatyki sklepowej, poświęcam chwilę na sprawdzenie polaryzacji.
Kolor to podpowiedź, a nie dowód
Jeżeli biały przewód występuje w obwodzie DC, może być minusem, ale nie można tego uznać za regułę. W instalacji domowej 230 V nie przypisuje się mu automatycznie żadnego bieguna, ponieważ ten system korzysta z oznaczeń L, N i PE, a nie z plusa i minusa.
Najbezpieczniejsza kolejność jest prosta: rozpoznaj rodzaj prądu, odczytaj symbole, sprawdź dokumentację, a w razie wątpliwości wykonaj pomiar lub poproś elektryka o pomoc. Kolor może naprowadzić, lecz dopiero oznaczenie i pomiar potwierdzają funkcję przewodu.
