Gdy po wyłączeniu urządzenia nadal utrzymuje się napięcie na jego zaciskach, zwykle odpowiada za to kondensator. Wyjaśnię, gdzie dokładnie gromadzi się energia kondensatora, jak obliczyć jej wartość oraz dlaczego pojemność i napięcie mają tak duże znaczenie w instalacjach elektrycznych. Pokażę też praktyczne zastosowania, ograniczenia i zasady bezpiecznego rozładowywania.
Najważniejsze zależności, które ułatwiają zrozumienie kondensatora
- Energia jest zapisana w polu elektrycznym między okładkami, a nie w samym ładunku.
- Podstawowy wzór to E = ½ · C · U², gdzie wynik otrzymujemy w dżulach.
- Dwukrotny wzrost napięcia daje aż czterokrotnie większą energię.
- Kondensator może magazynować energię przez krótki czas, ale nie zastępuje akumulatora.
- Element odłączony od zasilania nadal może być niebezpieczny, dlatego trzeba go rozładować przez rezystor.
Co naprawdę przechowuje kondensator

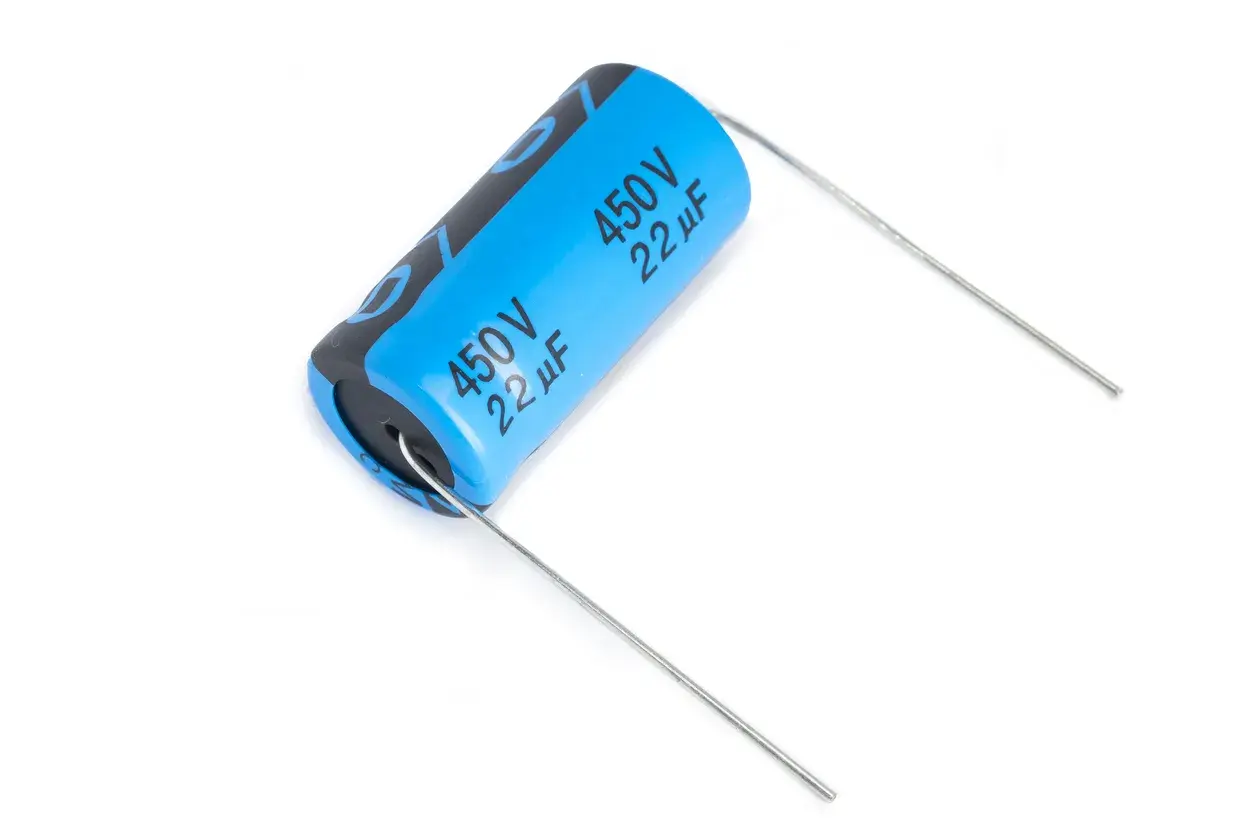

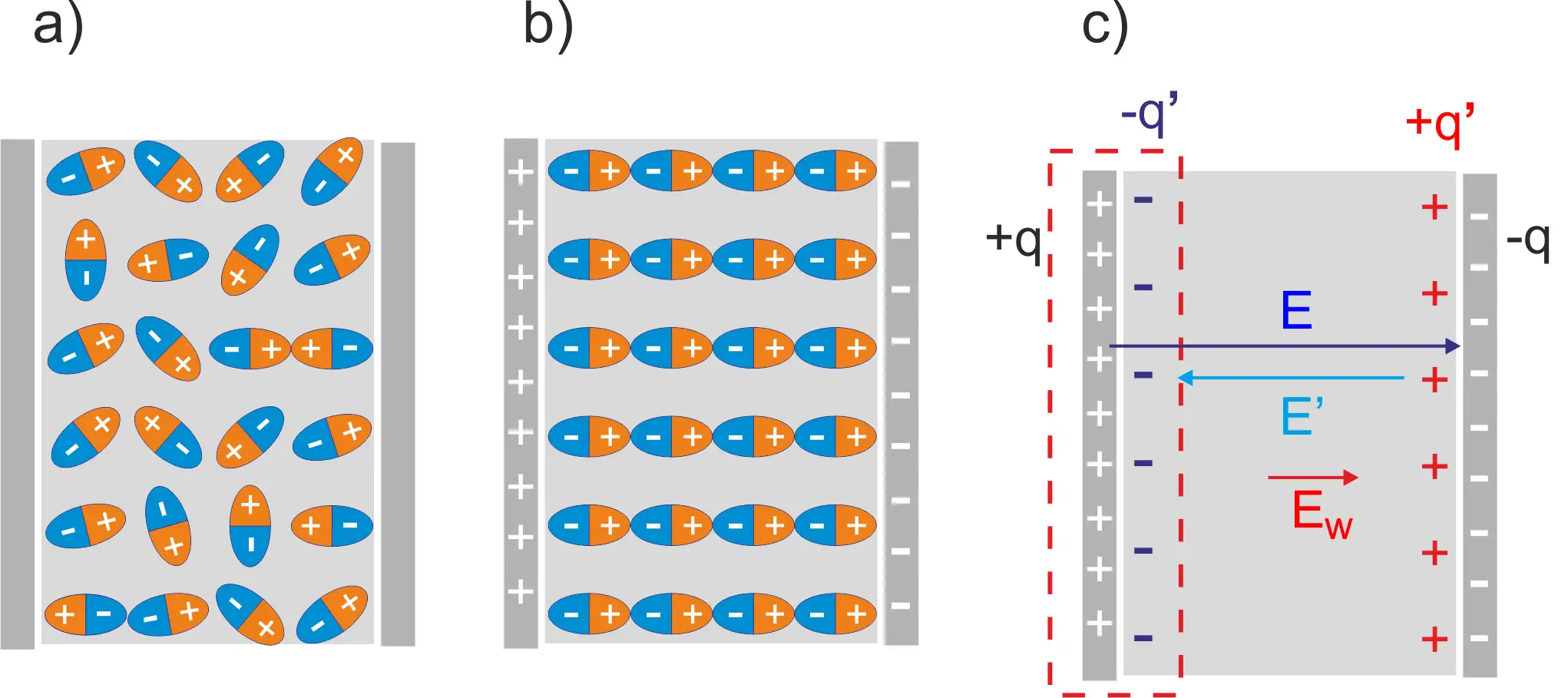

Kondensator składa się z dwóch przewodzących okładek oddzielonych izolatorem, czyli dielektrykiem. Po podłączeniu do źródła napięcia na jednej okładce gromadzi się nadmiar elektronów, a na drugiej ich niedobór. Powstaje między nimi pole elektryczne, w którym zostaje zgromadzona energia.
To rozróżnienie ma praktyczne znaczenie. Kondensator nie jest po prostu „pojemnikiem na prąd”, jak czasem mówi się potocznie. Prąd płynie głównie podczas ładowania i rozładowania, natomiast po zakończeniu ładowania element utrzymuje napięcie i przechowuje energię w polu.
Jak wyjaśniają materiały edukacyjne OpenStax, energia pojawia się stopniowo podczas ładowania, ponieważ źródło musi wykonywać pracę przeciwko rosnącemu polu elektrycznemu. Na początku łatwo przesunąć ładunki, ale im większe napięcie powstaje między okładkami, tym trudniej dostarczać kolejne porcje ładunku.
Dlaczego dielektryk ma znaczenie
Dielektryk może być wykonany między innymi z ceramiki, folii polimerowej, tlenku metalu albo specjalnego elektrolitu. Jego rodzaj wpływa na pojemność, straty, stabilność i maksymalne napięcie elementu.
Włożenie dielektryka między okładki pozwala zwiększyć pojemność bez proporcjonalnego zwiększania rozmiaru kondensatora. Nie oznacza to jednak, że każdy materiał będzie dobry w każdej instalacji. W układzie impulsowym liczy się niska rezystancja ESR, a przy pracy przy sieci ważniejsza może być odporność na napięcie, temperaturę i przepięcia.
Wzór na energię i szybkie obliczenia
Najczęściej stosowany wzór wygląda tak:
E = ½ · C · U²
Symbol E oznacza energię w dżulach, C to pojemność w faradach, a U oznacza napięcie w woltach. Przed obliczeniem trzeba zamienić mikrofarady na farady. Przykładowo 1000 µF to 0,001 F.
Można też skorzystać z dwóch równoważnych postaci:
- E = Q² / 2C, gdy znamy ładunek Q i pojemność C,
- E = ½ · Q · U, gdy znamy ładunek Q oraz napięcie U.
Przykład z niskim napięciem
Dla kondensatora o pojemności 1000 µF naładowanego do 24 V obliczenie wygląda następująco:
E = ½ · 0,001 F · 24² V² = 0,288 J
To niewielka ilość energii. Wystarczy do krótkiego podtrzymania pracy małego układu, wygładzenia napięcia lub zasilenia diody przez krótki czas, ale nie do długotrwałego zasilania urządzenia o większej mocy.
Przykład z obwodu sieciowego
Kondensator 470 µF naładowany do 325 V ma energię około:
E = ½ · 0,00047 F · 325² V² ≈ 24,8 J
Takie napięcie może pojawić się za mostkiem prostowniczym zasilanym z sieci 230 V, ponieważ wartość szczytowa napięcia sinusoidalnego wynosi około 325 V. Energia rzędu 25 J przy napięciu ponad 300 V jest już realnym zagrożeniem porażeniowym, nawet gdy urządzenie zostało odłączone od gniazdka.
| Pojemność | Napięcie | Przybliżona energia | Typowe znaczenie |
|---|---|---|---|
| 1000 µF | 24 V | 0,29 J | Mały układ sterujący lub podtrzymanie napięcia |
| 470 µF | 325 V | 24,8 J | Obwód zasilacza po prostowaniu napięcia sieciowego |
| 100 µF | 400 V | 8 J | Zasilacze i układy wysokonapięciowe |
Od czego zależy ilość zgromadzonej energii
Największy wpływ mają dwa parametry, czyli pojemność i napięcie. Zależność od pojemności jest liniowa, ale napięcie występuje we wzorze w drugiej potędze. Właśnie dlatego podniesienie napięcia z 100 do 200 V zwiększa energię czterokrotnie, a nie dwukrotnie.
Ta sama zasada działa w drugą stronę. Kondensator 100 µF na 400 V przechowuje więcej energii niż kondensator 1000 µF na 50 V, mimo że ma dziesięciokrotnie mniejszą pojemność. W pierwszym przypadku jest to około 8 J, a w drugim około 1,25 J.
Nie wolno przekraczać napięcia znamionowego
Każdy kondensator ma określone napięcie znamionowe, na przykład 16, 50, 250 albo 450 V DC. Przekroczenie tej wartości może doprowadzić do przebicia dielektryka, zwarcia, wycieku elektrolitu, a w skrajnych przypadkach do rozerwania obudowy.
Nie dobieram elementu „na styk”. W praktyce zostawia się zapas napięcia, ponieważ instalacje mogą być narażone na przepięcia, skoki temperatury i krótkie impulsy. W układach podłączonych do sieci trzeba stosować kondensatory przeznaczone do pracy w danym obwodzie, a nie przypadkowe elementy elektroniczne o podobnej pojemności.
Pojemność nie mówi wszystkiego
Dwa kondensatory o tej samej pojemności mogą zachowywać się zupełnie inaczej. Znaczenie mają również ESR, prąd tętnień, temperatura pracy, tolerancja i trwałość. ESR to rezystancja szeregowa, która powoduje straty energii i nagrzewanie elementu przy przepływie zmiennego prądu.
Dlatego w zasilaczu impulsowym nie wystarczy sprawdzić samego oznaczenia 1000 µF. Kondensator musi wytrzymać odpowiednie napięcie, prąd tętnień i temperaturę. To właśnie pomijanie tych parametrów jest jedną z częstszych przyczyn puchnięcia lub przedwczesnego uszkodzenia kondensatorów elektrolitycznych.
Gdzie zgromadzona energia pracuje w instalacji elektrycznej
W instalacjach elektrycznych kondensatory pełnią kilka różnych funkcji. Czasem ich zadaniem jest chwilowe oddanie energii, a czasem ograniczanie zakłóceń albo przesunięcie fazowe prądu. Nie każda praca kondensatora oznacza jednak magazynowanie dużego zapasu energii.
Wygładzanie napięcia po prostowaniu
Po wyprostowaniu napięcia przemiennego napięcie nie jest idealnie stałe. Kondensator ładuje się w pobliżu szczytu przebiegu i oddaje część energii, gdy napięcie chwilowo spada. Dzięki temu zmniejszają się tętnienia zasilania, czyli okresowe wahania napięcia.
Im większy pobór prądu i dłuższa przerwa między kolejnymi impulsami ładowania, tym większa pojemność jest potrzebna do utrzymania napięcia. Zbyt mały element spowoduje duże tętnienia, a zbyt duży może zwiększyć prąd rozruchowy i obciążenie mostka prostowniczego.
Rozruch silników jednofazowych
Kondensator rozruchowy lub pracy pomaga wytworzyć przesunięcie fazowe w uzwojeniach silnika. Dzięki temu silnik może ruszyć i uzyskać odpowiedni moment obrotowy. W tym zastosowaniu ważny jest nie tylko zapas energii, ale także właściwa pojemność, napięcie pracy i czas działania.
Za mała pojemność może utrudnić rozruch, natomiast za duża może powodować nadmierny prąd i przegrzewanie uzwojeń. Wymiana elementu na model o przypadkowo dobranej większej pojemności nie jest bezpiecznym sposobem poprawy pracy silnika.
Kompensacja mocy biernej
Baterie kondensatorów stosowane w obiektach handlowych, magazynach i zakładach pracy mogą kompensować moc bierną pobieraną przez silniki, transformatory i inne odbiorniki indukcyjne. Kondensator okresowo pobiera i oddaje energię, poprawiając współczynnik mocy, czyli cos φ.
Nie należy jednak mylić tego z magazynem energii użytkowej. Kompensacja może ograniczyć prąd płynący w instalacji i zmniejszyć straty przesyłowe, ale nie zasila sklepu podczas zaniku napięcia. Dobór baterii powinien wynikać z pomiarów obciążenia, ponieważ nadmierna kompensacja oraz obecność harmonicznych mogą wywołać dodatkowe problemy.
Przeczytaj również: Dzielnik napięcia - jak działa i kiedy wybrać inne rozwiązanie
Filtry i ograniczanie zakłóceń
Kondensatory przeciwzakłóceniowe wygaszają niepożądane składowe wysokiej częstotliwości. Spotyka się je w filtrach zasilaczy, sterownikach oświetlenia, urządzeniach HVAC i automatyce sklepowej. W obwodach sieciowych muszą mieć odpowiednią klasę bezpieczeństwa, na przykład X lub Y, zależnie od miejsca podłączenia.
Jak bezpiecznie ocenić i rozładować kondensator
Najprostsza zasada brzmi: nie zakładaj, że odłączone urządzenie jest pozbawione napięcia. Kondensator może utrzymywać ładunek przez minuty, godziny, a w niektórych układach jeszcze dłużej, szczególnie gdy nie ma przewidzianej ścieżki rozładowania.
W urządzeniach przemysłowych i zasilaczach stosuje się rezystory rozładowujące, nazywane bleederami. Ich zadaniem jest stopniowe obniżenie napięcia po odłączeniu zasilania. Czas rozładowania zależy od stałej czasowej τ = R · C. Po około pięciu stałych czasowych napięcie spada do mniej niż 1 procenta wartości początkowej.
Rezystor trzeba dobrać pod kątem napięcia, mocy i dopuszczalnego czasu rozładowania. Zbyt mała rezystancja rozładuje element szybko, ale będzie stale pobierać większy prąd i może się nagrzewać. Zbyt duża sprawi, że napięcie będzie spadało zbyt wolno.
Przed dotknięciem elementu należy odłączyć zasilanie, odczekać czas przewidziany przez producenta i sprawdzić napięcie odpowiednim miernikiem. Kondensatorów wysokonapięciowych nie powinno się zwierać śrubokrętem, ponieważ powstaje gwałtowny impuls prądu, który może uszkodzić element, narzędzie lub spowodować łuk elektryczny.
Co zapamiętać przed doborem kondensatora do instalacji
Najważniejszy wniosek jest prosty. Ilość przechowywanej energii rośnie proporcjonalnie do pojemności, ale kwadrat napięcia decyduje o gwałtownym wzroście zagrożenia. Mały kondensator przy wysokim napięciu może być bardziej niebezpieczny niż znacznie większy element niskonapięciowy.
Przy doborze patrzę więc nie tylko na wartość w mikrofaradach. Sprawdzam napięcie znamionowe, rodzaj pracy, prąd tętnień, temperaturę, klasę bezpieczeństwa i sposób rozładowania. W instalacji 230 V oraz w rozdzielnicach dobór i montaż powinny być wykonane przez osobę z odpowiednimi kwalifikacjami.
Dobrze dobrany kondensator poprawia pracę zasilacza, silnika lub instalacji kompensacyjnej, ale nie jest uniwersalnym magazynem energii. Jego największą zaletą pozostaje szybkie przyjmowanie i oddawanie energii, a ograniczeniem stosunkowo krótki czas podtrzymania w porównaniu z akumulatorem.
