Dzielnik napięcia to jeden z tych układów, które wyglądają banalnie, a w praktyce decydują o tym, czy sygnał pomiarowy będzie poprawny, a elektronika nie dostanie zbyt wysokiego napięcia. W tym artykule wyjaśniam, jak działa, jak policzyć wartości elementów, gdzie ma sens w instalacjach elektrycznych i kiedy lepiej z niego zrezygnować. Dorzucam też typowe błędy, bo właśnie one najczęściej psują rezultat.
Najważniejsze informacje w skrócie
- To prosty układ oporowy, który daje na wyjściu część napięcia wejściowego.
- Najczęściej buduje się go z dwóch rezystorów połączonych szeregowo.
- Wzór jest prosty: napięcie wyjściowe zależy od stosunku rezystancji, a nie od samej „magii” układu.
- Rozwiązanie dobrze sprawdza się w pomiarach, referencjach i dopasowaniu poziomów sygnału, ale słabo znosi obciążenie.
- Do zasilania odbiorników mocy lepsze są stabilizatory, przetwornice lub inne źródła napięcia.
- W instalacjach elektrycznych najważniejsze są: obciążenie, moc strat, tolerancja elementów i bezpieczeństwo.
Jak działa dzielnik napięcia

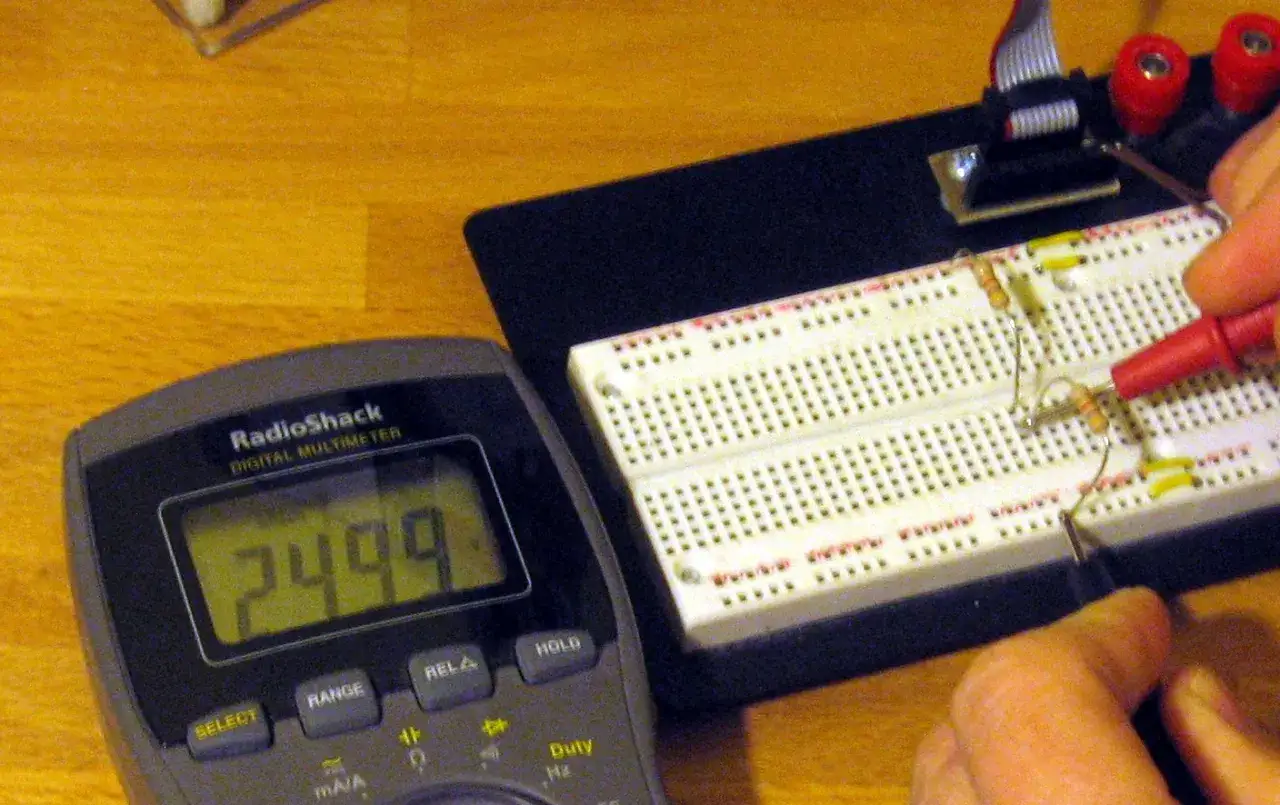

Najprostsza wersja tego układu składa się z dwóch rezystorów połączonych szeregowo. Napięcie wejściowe podaje się na cały szereg, a napięcie wyjściowe pobiera z punktu pomiędzy rezystorami. W praktyce oznacza to, że na wyjściu dostajesz dokładnie taki ułamek napięcia wejściowego, jaki wynika ze stosunku rezystancji.
Wzór jest krótki: Uwy = Uwe × R2 / (R1 + R2). Jeśli oba rezystory mają taką samą wartość, na wyjściu pojawia się połowa napięcia wejściowego. Jeśli R2 jest dwa razy mniejszy od R1, wyjście spada do jednej trzeciej. Z samej zasady wynika też ważna rzecz: taki układ nie podnosi napięcia, tylko je obniża.
Ja patrzę na ten układ nie jak na miniaturowe źródło zasilania, ale jak na prosty sposób ustawienia poziomu sygnału. To rozróżnienie ma znaczenie, bo od razu pokazuje granicę użyteczności: gdy potrzebujesz tylko sygnału odniesienia albo pomiaru, sprawdza się świetnie, ale gdy chcesz zasilać cokolwiek „większego”, zwykle kończy się to błędem albo spadkiem napięcia. To prowadzi wprost do pytania, jak dobrać wartości elementów.
Jak policzyć napięcie wyjściowe i dobrać rezystory
Najpierw ustalasz, jakie napięcie chcesz uzyskać. Potem liczysz stosunek: R2 / (R1 + R2) = Uwy / Uwe. Jeśli potrzebujesz konkretnych wartości, można przekształcić wzór i dobrać rezystory pod wybrany poziom wyjściowy. W praktyce i tak wybiera się najbliższe wartości z popularnych serii E12, E24 lub E96, a potem sprawdza rzeczywisty wynik.
| Wejście | Cel | Przykładowe R1 | Przykładowe R2 | Wynik |
|---|---|---|---|---|
| 12 V | 6 V | 10 kΩ | 10 kΩ | 6,0 V |
| 9 V | 3 V | 20 kΩ | 10 kΩ | 3,0 V |
| 24 V | 5 V | 38 kΩ | 10 kΩ | ok. 5,0 V |
W tych przykładach widać coś ważnego: nie zawsze trzeba schodzić do małych rezystancji. Czasem lepiej wybrać większe wartości, żeby układ pobierał mniej prądu spoczynkowego. Trzeba jednak zachować równowagę, bo zbyt duże rezystancje zwiększają podatność na zakłócenia i błędy od obciążenia. Właśnie dlatego samo liczenie nie wystarcza, jeśli układ ma pracować w realnej instalacji.
Jeśli chcesz dobrać rezystory rozsądnie, zacznij od pytania, co znajduje się za wyjściem. To od tego zależy, czy taki prosty podział napięcia będzie stabilny, czy zacznie „pływać” wraz z obciążeniem.
Gdzie w instalacjach elektrycznych ma to sens
W instalacjach elektrycznych i układach automatyki ten prosty układ najczęściej służy do pomiaru, odniesienia lub dopasowania poziomu sygnału. Spotkasz go w torach pomiarowych sterowników, przy odczycie napięcia akumulatora, w prostych czujnikach rezystancyjnych, a czasem także w zapleczu technicznym sklepów czy budynków handlowych, gdzie trzeba monitorować stan zasilania bez obciążania linii.
- W pomiarze napięcia akumulatora pozwala sprowadzić wyższe napięcie do zakresu wejścia przetwornika ADC.
- Przy czujnikach rezystancyjnych zamienia zmianę oporu na czytelne napięcie.
- W prostych układach sterowania pomaga dopasować sygnał do poziomu wejściowego urządzenia.
- W specjalnych sondach pomiarowych umożliwia bezpieczniejsze sprawdzanie wysokich napięć, ale tylko w odpowiednio zaprojektowanej wersji.
Najważniejsze ograniczenie jest proste: to nie jest sposób na zasilanie odbiorników mocy. Nie używa się go do zasilania przekaźników, silników, taśm LED czy elektroniki, która pobiera zmienny prąd. W takich sytuacjach napięcie na wyjściu przestaje być przewidywalne i układ traci sens. Jeśli więc po przeczytaniu tej sekcji myślisz o realnym podłączeniu obciążenia, trzeba od razu przejść do pytania, co psuje wynik.
Co najczęściej psuje wynik
Największy problem to obciążenie wyjścia. Gdy do punktu pomiarowego dołączysz urządzenie o zbyt małej rezystancji wejściowej, rezystory przestają działać jak czysty podział napięcia, a zaczynają tworzyć dodatkowy układ równoległy. Efekt jest prosty do przewidzenia: napięcie wyjściowe spada bardziej, niż wynikałoby z obliczeń.
Praktyczna reguła, którą stosuję, jest ostrożna, ale użyteczna: jeśli rezystancja obciążenia jest co najmniej 10 razy większa od dolnego rezystora, błąd zwykle pozostaje niewielki. W środku zakresu taki układ może wtedy zaniżyć wynik o kilka procent, a to często jest jeszcze akceptowalne przy pomiarach pomocniczych. Gdy obciążenie zbliża się do wartości rezystorów dzielnika, wynik przestaje być wiarygodny.
| Problem | Jak się objawia | Co robić |
|---|---|---|
| Zbyt duże obciążenie | Napięcie wyjściowe spada po podłączeniu urządzenia | Zwiększ rezystancję wejściową obciążenia albo użyj bufora |
| Zbyt małe rezystory | Układ grzeje się i niepotrzebnie pobiera prąd | Dobierz większe wartości z zachowaniem stabilności pomiaru |
| Zbyt duże rezystory | Wynik łatwo zakłócają szumy i prądy wejściowe | Zmniejsz wartości lub zastosuj wzmacniacz/bufor |
| Tolerancja elementów | Wynik różni się od obliczeń o kilka procent | Użyj rezystorów 1% zamiast 5% i sprawdź realny pomiar |
Do tego dochodzi jeszcze temperatura i jakość samego źródła napięcia. Jeśli zasilanie nie jest stabilne, wynik na wyjściu też będzie się zmieniał. Dlatego przy prostych pomiarach warto patrzeć nie tylko na wzór, ale też na to, co dzieje się wokół układu. I właśnie to prowadzi do kolejnego wyboru: czy w ogóle warto użyć takiego rozwiązania, czy lepiej sięgnąć po coś innego.
Kiedy lepiej wybrać inne rozwiązanie
Jeśli układ ma zasilać odbiornik, a nie tylko dostarczyć sygnał pomiarowy, zwykle lepszy będzie stabilizator liniowy, przetwornica buck albo izolowane źródło zasilania. Rezystorowy podział napięcia jest tani i prosty, ale nie reguluje napięcia pod zmiennym obciążeniem. To właśnie dlatego w praktyce nadaje się do sygnałów, a nie do zasilania.
| Rozwiązanie | Najlepsze zastosowanie | Plus | Minus |
|---|---|---|---|
| Podział rezystorowy | Pomiary, odniesienia, wejścia ADC | Prosty i tani | Źle znosi obciążenie |
| Stabilizator LDO | Małe układy wymagające stałego napięcia | Daje stabilniejsze wyjście | Wydziela ciepło przy większej różnicy napięć |
| Przetwornica buck | Zasilanie urządzeń o większym poborze | Wysoka sprawność | Większa złożoność i możliwe zakłócenia |
| Transformator lub izolowany zasilacz | Układy pracujące z siecią i wymagające separacji | Bezpieczeństwo i izolacja | Większy koszt i gabaryt |
W instalacjach elektrycznych, zwłaszcza tam, gdzie w grę wchodzi 230 V, nie traktuję prostego dzielnika jako zamiennika zasilacza ani elementu „do wszystkiego”. Do pomiarów wysokiego napięcia używa się specjalnych sond i rozwiązań projektowanych pod izolację, zakres oraz moc strat. Jeśli więc układ ma pracować w rozdzielnicy, na zapleczu technicznym albo przy urządzeniu o większej mocy, najlepiej od razu rozdzielić w głowie dwie sytuacje: pomiar sygnału i zasilanie odbiornika. To pomaga uniknąć kosztownych błędów.
Co zapamiętać przed montażem i pomiarem
- Sprawdź, czy wyjście zasila tylko wejście o wysokiej impedancji, a nie faktyczne obciążenie.
- Dobierz rezystory z zapasem mocy, najlepiej co najmniej dwukrotnym względem obliczonej strat.
- Jeśli wynik ma być dokładny, użyj rezystorów 1% zamiast przypadkowych elementów 5%.
- Przy wyższych napięciach zadbaj o odstępy, izolację i zgodność z zasadami bezpieczeństwa.
- Gdy napięcie ma być stabilne mimo zmian obciążenia, wybierz regulator lub przetwornicę, a nie sam podział rezystancyjny.
Ja zawsze zaczynam od jednego pytania: czy ten układ ma tylko przekazać informację o napięciu, czy ma naprawdę pracować jako źródło zasilania. Jeśli to pierwsze, podział napięcia jest prosty, tani i bardzo użyteczny. Jeśli to drugie, trzeba od razu sięgnąć po inne rozwiązanie, bo właśnie tam kończy się wygodna prostota, a zaczyna praktyka instalacyjna.
