Modbus po Ethernet w instalacjach elektrycznych - jak to działa

Gustaw Wojciechowski .

30 lipca 2026

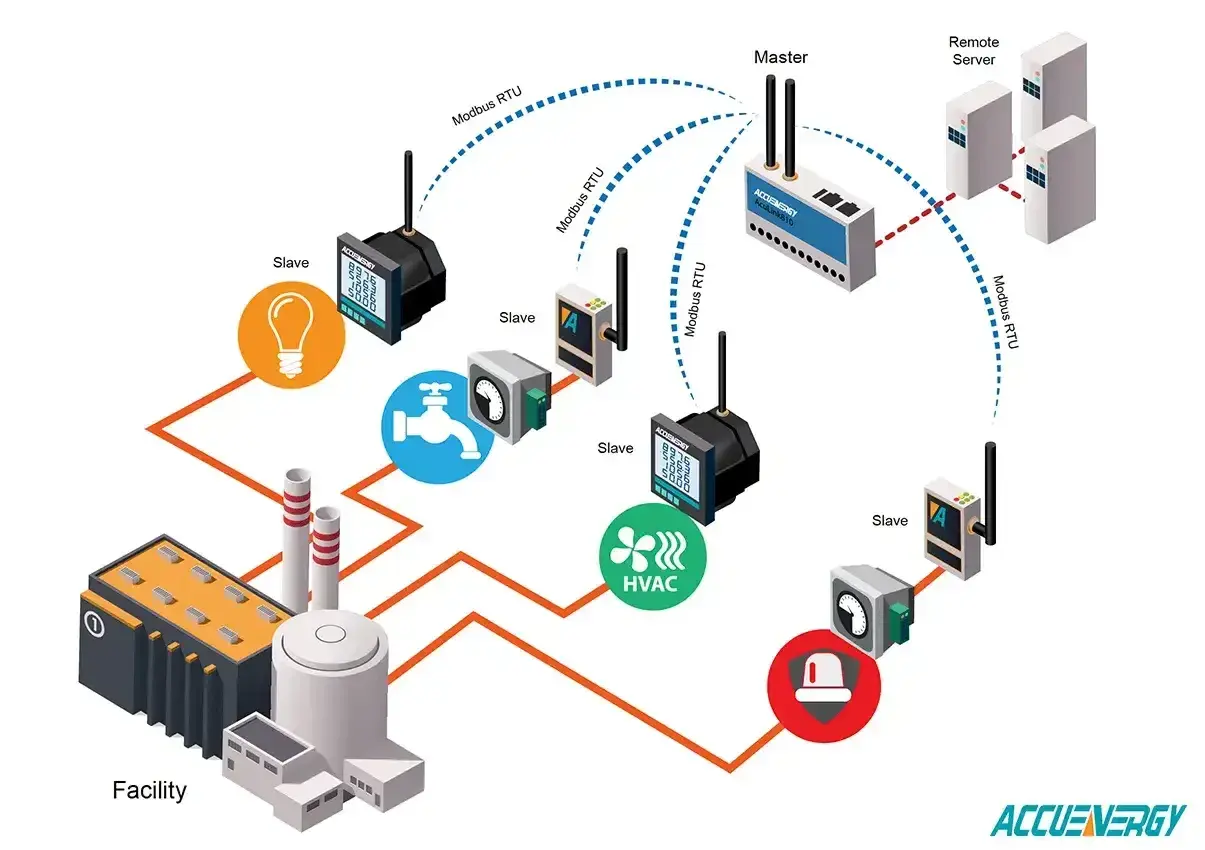

Schemat systemu automatyki przemysłowej z masterem i slave'ami komunikującymi się przez modbus tcp. Sterowanie oświetleniem, wodą, HVAC i alarmami.

W nowoczesnych instalacjach elektrycznych coraz częściej liczy się nie tylko sama dystrybucja zasilania, ale też sensowna wymiana danych między licznikami energii, sterownikami PLC, falownikami, centralami HVAC i systemami nadzoru. Protokół Modbus po Ethernet upraszcza integrację takich urządzeń, ułatwia diagnostykę i pozwala budować czytelną architekturę w sklepach, magazynach oraz obiektach usługowych. Poniżej pokazuję, jak działa ten standard, gdzie daje realną przewagę, jakie ma ograniczenia i co sprawdzić przed wdrożeniem.

Najważniejsze fakty, które warto mieć pod ręką

  • To komunikacja typu client-server: jedno urządzenie zadaje pytanie, drugie odsyła odpowiedź.
  • Działa po TCP/IP i standardowo korzysta z portu 502.
  • Najlepiej sprawdza się przy licznikach energii, PLC, BMS, HVAC, oświetleniu, UPS-ach i napędach.
  • Wersja podstawowa nie daje natywnego szyfrowania ani uwierzytelniania, więc sieć trzeba dobrze zaprojektować.
  • Najczęstsze problemy wynikają nie z samego protokołu, ale z błędów w adresacji, mapie rejestrów i konfiguracji sieci.
  • W obiektach, które mają rosnąć, opłaca się od początku przewidzieć segmentację sieci i porządny przełącznik.

Jak działa komunikacja po Ethernet

Ja patrzę na ten protokół przede wszystkim jako na warstwę aplikacyjną, która porządkuje wymianę danych między urządzeniami. W praktyce sterownik, system BMS albo panel operatorski wysyła zapytanie, a licznik, falownik czy moduł I/O odsyła odpowiedź. Cała komunikacja opiera się na rejestrach i funkcjach odczytu lub zapisu, więc kluczowe jest nie tylko to, że urządzenia są w tej samej sieci, ale też to, co dokładnie jest zapisane w mapie rejestrów.

Element Rola Co to oznacza w praktyce
Klient Inicjuje zapytanie Najczęściej robi to PLC, SCADA albo kontroler nadrzędny.
Serwer Odpowiada na żądanie Licznik, falownik, moduł wejść lub inny element instalacji zwraca dane lub status.
Rejestry Przechowują dane Wartości pomiarowe, stany i parametry są zwykle zapisane jako 16-bitowe rejestry.
Funkcje Określają rodzaj operacji Odczyt, zapis i prostsze operacje diagnostyczne odbywają się przez określone kody funkcji.

Warto zapamiętać jedną rzecz: Ethernet sam w sobie nie rozwiązuje problemu integracji. On daje nośnik i porządną sieć, ale sukces wdrożenia zależy od tego, czy urządzenia mówią tym samym językiem danych. To właśnie dlatego przy uruchomieniach najwięcej czasu schodzi zwykle na rejestry, typy danych i adresy, a nie na sam kabel. I to prowadzi wprost do pytania, gdzie taki układ daje największą korzyść w instalacjach elektrycznych.

Gdzie w instalacjach elektrycznych daje najwięcej korzyści

W sklepach i lokalach usługowych ten protokół sprawdza się tam, gdzie trzeba połączyć zasilanie z nadzorem. Gdy projektuję lub oceniam taki układ, myślę o trzech rzeczach: pomiarze energii, sterowaniu oraz alarmach serwisowych. To właśnie one najczęściej decydują, czy instalacja jest tylko „podłączona”, czy faktycznie pomaga oszczędzać czas i pieniądze.

Zastosowanie Co zwykle przesyła Dlaczego to się opłaca
Licznik energii i podliczniki Zużycie, moc chwilowa, napięcia, prądy, alarmy Łatwiej rozliczać strefy, wykrywać anomalie i porównywać pracę obiektów.
HVAC i wentylacja Temperatury, prędkości, stany pracy, błędy Lepsza kontrola komfortu i realna szansa na ograniczenie zużycia energii.
Oświetlenie Harmonogramy, grupy, sceny, awarie Wygodniej zarządzać strefami sprzedaży, magazynem i zapleczem z jednego miejsca.
Falowniki i softstarty Częstotliwość, obciążenie, status, kod błędu Serwis szybciej widzi, czy problem dotyczy zasilania, napędu czy sterowania.
UPS i rozdzielnice Stan baterii, obciążenie, alarmy, przełączenia Łatwiej reagować zanim awaria przełoży się na przestój.

Największą wartość widzę w obiektach, które mają wiele punktów pomiarowych i kilka różnych systemów do spięcia w całość. W małym układzie z jednym urządzeniem to bywa przerost formy nad treścią, ale w sklepie sieciowym, gdzie osobno pracują klimatyzacja, oświetlenie, rozdzielnica i układ pomiaru energii, korzyść jest bardzo konkretna. Kiedy wiadomo już, gdzie to ma sens, trzeba przejść do warstwy praktycznej: jak to ułożyć w sieci i nie zrobić sobie problemów na etapie montażu.

Jak wygląda architektura i okablowanie w praktyce

W klasycznej instalacji Ethernetowej nie buduję już długiej magistrali jak w RS-485, tylko układam sieć w topologii gwiazdy albo w lekkiej odmianie gwiazdy z przełącznikami pośrednimi. Każde urządzenie ma własny adres IP, a cały ruch przechodzi przez switch. To daje większy porządek, łatwiejszą diagnostykę i sensowniejsze skalowanie, zwłaszcza gdy w jednej rozdzielnicy pracuje kilka urządzeń różnych producentów.

  • Stosuj stałe adresy IP dla urządzeń krytycznych, żeby po restarcie nie zmieniały się parametry komunikacji.
  • Trzymaj się rozsądnej długości odcinka na skrętce miedzianej, zwykle do około 100 m między urządzeniem a przełącznikiem.
  • W rozdzielnicy wybieraj switch przemysłowy, jeśli środowisko ma zakłócenia, wahania temperatury albo większą liczbę połączeń.
  • Oddziel ruch automatyki od reszty sieci, najlepiej przez osobny VLAN lub przynajmniej logiczną segmentację.
  • Sprawdzaj, czy urządzenie wymaga Unit ID, bo część bramek i interfejsów nadal używa tego pola mimo pracy po Ethernet.
  • Nie pomijaj zasilania awaryjnego dla switcha i sterownika, jeśli instalacja ma raportować stan także w czasie zaniku energii.

W praktyce najwięcej kłopotów robią nie same urządzenia, tylko brak dyscypliny w sieci. Jeden wspólny kabel „na szybko”, przypadkowy switch biurowy w rozdzielnicy i brak opisu portów potrafią później kosztować więcej czasu niż cały oszczędzony montaż. Gdy sieć jest dobrze zaplanowana, uruchomienie staje się dużo prostsze, ale nadal trzeba przejść przez kilka konkretnych kroków.

Jak uruchomić system bez typowych błędów

W tym miejscu zwykle zaczyna się prawdziwa robota. Ja zawsze sprawdzam instalację po kolei, bo właśnie tu najłatwiej zgubić godzinę na rzecz, która była drobiazgiem. Najpierw sieć, potem mapa rejestrów, dopiero później logika sterowania.

  1. Sprawdź, czy każde urządzenie ma unikalny adres IP i właściwą maskę sieci.
  2. Potwierdź, czy port 502 nie jest blokowany przez firewall, filtr switcha albo bramkę między sieciami.
  3. Porównaj mapę rejestrów z dokumentacją producenta i ustal, czy wartości są liczone od zera, czy od 1.
  4. Ustal typ danych: 16-bit, 32-bit, liczby ze znakiem, wartości zmiennoprzecinkowe i kolejność bajtów.
  5. Wykonaj najpierw prosty odczyt, a dopiero potem zapis, żeby nie nadpisać konfiguracji urządzenia.
  6. Zapisz wszystko w jednej dokumentacji: adres, nazwę punktu, typ rejestru, jednostkę i częstotliwość odpytywania.
  • Błąd 0/1 w adresacji - część producentów opisuje rejestry „po ludzku”, a część od zera, więc łatwo odczytać zły punkt.
  • Zły typ rejestru - holding register i input register to nie to samo, nawet jeśli nazwa wygląda podobnie.
  • Niepoprawny byte order - przy danych 32-bitowych liczba potrafi wyglądać sensownie, ale być całkowicie błędna.
  • Za krótki timeout - przy obciążonej sieci odpowiedź może przyjść z opóźnieniem i system uzna to za błąd.
  • Duplikat IP - to jeden z najbardziej banalnych, a jednocześnie najbardziej irytujących problemów przy rozruchu.

Najwięcej czasu oszczędza tu nie „spryt”, tylko porządek. Gdy jedna osoba przygotuje mapę, a druga od razu z niej korzysta, wdrożenie jest szybsze i dużo mniej nerwowe. A skoro mowa o wyborze rozwiązania, warto jeszcze zestawić ten wariant z klasyczną komunikacją szeregową, bo to właśnie na tym etapie zapada wiele decyzji projektowych.

Kiedy Ethernet wygrywa z komunikacją szeregową

Nie zawsze trzeba od razu iść w sieć Ethernet. Jeśli instalacja jest mała, a urządzeń jest kilka, klasyczny RS-485 nadal bywa rozsądnym wyborem. Z drugiej strony, gdy liczba punktów rośnie, a dane mają trafiać do BMS, SCADA albo systemu analityki energii, Ethernet zwykle daje więcej swobody i lepszą diagnostykę.

Cecha Komunikacja szeregowa Komunikacja po Ethernet
Okablowanie Magistrala z terminacją i większą wrażliwością na topologię Skrętka, switch i łatwiejsza rozbudowa
Skalowanie Dobre przy małej liczbie urządzeń Wygodniejsze przy wielu punktach i większej liczbie producentów
Diagnostyka Możliwa, ale zwykle mniej wygodna Łatwiejsza analiza ruchu, portów i opóźnień
Integracja z BMS i IT Wymaga częściej bramek lub konwerterów Naturalnie pasuje do istniejącej infrastruktury sieciowej
Koszt wejścia Nierzadko niższy przy prostym układzie Wyższy, ale bardziej elastyczny przy rozbudowie

Moje doświadczenie jest proste: jeśli instalacja ma być niewielka i jednorazowa, prostszy wariant potrafi wystarczyć. Jeśli jednak obiekt ma rosnąć, dochodzić będą kolejne liczniki, osobne strefy i centralny nadzór, wtedy Ethernet broni się szybciej niż się wydaje. Tyle że wraz z elastycznością pojawia się jeszcze jeden temat, którego nie warto odkładać na koniec projektu: bezpieczeństwo i kontrola ruchu.

Bezpieczeństwo i diagnostyka, których nie wolno odkładać

Podstawowy wariant nie daje natywnego szyfrowania ani uwierzytelniania, więc nie traktuję go jak rozwiązania, które można po prostu wystawić do internetu i uznać sprawę za zamkniętą. W praktyce rozsądny projekt zaczyna się od segmentacji sieci, ograniczenia dostępu do uprawnionych stacji i sensownie ustawionych reguł na przełącznikach oraz firewallach. Jeśli potrzebna jest warstwa ochrony kryptograficznej, istnieje też wariant z TLS i certyfikatami, który wykorzystuje osobny port.

  • Oddziel sieć automatyki od reszty infrastruktury biurowej lub sklepowej.
  • Dopuść ruch tylko z zaufanych adresów i tylko do potrzebnych portów.
  • Nie wystawiaj urządzeń bezpośrednio do sieci publicznej, nawet jeśli testy lokalnie działają bez zarzutu.
  • Dokumentuj zmiany, bo przy serwisie ważniejsze od teorii jest to, kto i kiedy zmienił parametr lub mapę rejestrów.
  • Monitoruj opóźnienia i błędy odpowiedzi, bo to pierwszy sygnał, że sieć zaczyna się dusić albo urządzenie pracuje niestabilnie.

Diagnostyka też jest prosta tylko z pozoru. Ping niczego nie załatwia, jeśli urządzenie odpowiada na poziomie IP, ale ma błędną mapę rejestrów albo niezgodny format danych. Dlatego traktuję ten protokół jako narzędzie do przewidywalnej integracji, a nie jako zamiennik porządnego projektu sieci. To prowadzi już do ostatniego kroku: co naprawdę warto zaplanować, zanim podpisze się protokół odbioru.

Co warto zaplanować przed wdrożeniem w sklepie lub obiekcie

Jeżeli instalacja ma obsługiwać sklep, galerię handlową albo inny obiekt z wieloma strefami pracy, najlepiej zacząć od listy danych, a nie od samego okablowania. Najpierw ustalam, co ma być mierzone, kto ma to czytać i jak często, a dopiero potem dobieram urządzenia i topologię. Taki porządek zwykle oszczędza późniejszych przeróbek.

  • Lista urządzeń, które mają być spięte w jedną komunikację.
  • Zakres danych: energia, moc, temperatury, stany, alarmy, błędy.
  • Plan adresacji IP i zasada nadawania nazw punktom.
  • Miejsce dla switcha, zasilania awaryjnego i ewentualnej bramki.
  • Mapa rejestrów z opisem jednostek i częstotliwości odczytu.
  • Procedura rozbudowy, żeby nowe urządzenie nie psuło istniejącej sieci.

Jeśli projekt ma być niewielki, prostsza komunikacja może wystarczyć. Jeśli jednak instalacja ma rosnąć, a obiekt potrzebuje centralnego nadzoru energii, klimatu i oświetlenia, Ethernet daje większy porządek, lepszą diagnostykę i mniej ręcznej pracy przy serwisie. Właśnie dlatego dobrze zaprojektowany protokół komunikacyjny bywa równie ważny jak sam osprzęt w rozdzielnicy.

FAQ - Najczęstsze pytania

Najbardziej opłaca się tam, gdzie trzeba spiąć wiele punktów pomiarowych i kilka systemów naraz - liczniki energii, PLC, HVAC, oświetlenie, UPS czy napędy. W małym układzie z jednym urządzeniem bywa przerostem formy, ale w sklepie sieciowym albo obiekcie usługowym daje lepszy porządek, łatwiejszy nadzór i prostszą rozbudowę.
W praktyce najlepiej sprawdza się topologia gwiazdy lub lekka gwiazda z przełącznikami pośrednimi. Dla urządzeń krytycznych warto stosować stałe adresy IP, trzymać się długości odcinków do około 100 m, używać przemysłowego switcha i oddzielać ruch automatyki od reszty sieci, najlepiej VLAN-em.
Najczęściej problemem nie jest sam kabel, tylko adresacja i mapa rejestrów. Typowe błędy to różnica między liczeniem od 0 i od 1, zły typ rejestru, błędny byte order przy danych 32-bitowych, za krótki timeout oraz duplikat IP.
Podstawowa wersja nie daje natywnego szyfrowania ani uwierzytelniania, więc nie warto wystawiać urządzeń bezpośrednio do sieci publicznej. Trzeba odseparować sieć automatyki, dopuścić ruch tylko z zaufanych adresów i portów oraz monitorować opóźnienia i błędy odpowiedzi. Jeśli potrzebna jest ochrona kryptograficzna, artykuł wspomina też wariant z TLS i certyfikatami.
